    Web Application Firewall：擷取用戶端真實IP

    文件中心

    Web Application Firewall：擷取用戶端真實IP

    更新時間：Nov 14, 2024

    網站接入Web Application Firewall（Web Application Firewall，簡稱WAF）後，訪問請求在到達來源站點伺服器之前，需要經過WAF的代理轉寄。這種情況下，來源站點伺服器可以通過解析回源請求中的X-Forwarded-For記錄，擷取用戶端的真實IP。本文介紹如何配置不同類型的Web應用伺服器（包括Nginx、IIS 6、IIS 7、Apache、Tomcat）以及容器K8s，以擷取用戶端的真實IP。

    背景資訊

    WAF在將用戶端的訪問請求轉寄到下一環節的伺服器時，會在HTTP的要求標頭中添加一條X-Forwarded-For記錄，用於記錄用戶端的IP，格式為X-Forwarded-For:用戶端IP。如果用戶端和來源站點伺服器之間有多個Proxy 伺服器（例如WAF、DDoS高防、CDN等），則X-Forwarded-For記錄使用以下格式記錄用戶端IP和依次經過的Proxy 伺服器IP：X-Forwarded-For:用戶端IP, Proxy 伺服器1的IP, Proxy 伺服器2的IP, Proxy 伺服器3的IP, ……。

    因此，常見的Web應用伺服器（包括Nginx、IIS 6、IIS 7、Apache、Tomcat）以及容器K8s可以通過解析X-Forwarded-For記錄擷取用戶端真實IP。

    下文分別介紹如何配置Nginx、IIS 6、IIS 7、Apache和Tomcat伺服器以及容器K8s，解析X-Forwarded-For記錄，擷取用戶端的真實IP。

    重要

    開始配置之前，請務必備份現有環境，包括ECS快照備份和Web應用伺服器設定檔備份。

    Nginx配置方案

    Nginx伺服器使用http_realip_module模組解析X-Forwarded-For記錄。您可以參考如下步驟，安裝http_realip_module模組，修改Nginx配置。

    1. 安裝http_realip_module模組。

      在Nginx伺服器上執行# nginx -V | grep http_realip_module命令，查看是否已安裝http_realip_module模組。

      • 如果已在Nginx伺服器上安裝該模組，請跳過安裝步驟。

      • 如果沒有在Nginx伺服器上安裝該模組，請重新編譯Nginx服務並參考如下方法安裝該模組。

        說明

        一般情況下，通過一鍵安裝包安裝的Nginx伺服器預設不安裝http_realip_module模組。

        wget http://nginx.org/download/nginx-1.12.2.tar.gz
tar zxvf nginx-1.12.2.tar.gz
cd nginx-1.12.2
./configure --user=www --group=www --prefix=/alidata/server/nginx --with-http_stub_status_module --without-http-cache --with-http_ssl_module --with-http_realip_module
make
make install
kill -USR2 `cat /alidata/server/nginx/logs/nginx.pid`
kill -QUIT `cat /alidata/server/nginx/logs/nginx.pid.oldbin`

    2. 修改Nginx伺服器設定檔。

      1. 開啟nginx.conf設定檔。

      2. 在http {}中添加以下內容：

        http {
  # 定義可從哪些IP地址接收真實用戶端IP
  set_real_ip_from    <ip_range1>;
  set_real_ip_from    <ip_range2>;
  ...
  set_real_ip_from    <ip_rangex>;
  # 定義用戶端IP地址的HTTP頭
  real_ip_header      X-Forwarded-For;
}

        其中，<ip_range1>、<ip_range2>、<ip_rangex>需要設定為Proxy 伺服器（即WAF）的回源IP段。您需要登入Web Application Firewall控制台，在頂部功能表列，選擇WAF執行個體的資源群組和地區（中國內地、非中國內地），單擊接入管理 > CNAME接入 > Web Application Firewall回源IP網段列表即可擷取所有的WAF回源IP段。

        多個回源IP段必須分行添加，且需要添加所有回源IP段。假設WAF回源IP段包括10.10.10.0/24、11.11.XX.X/25、2.13.XX.XX/27，則使用如下格式：

        set_real_ip_from 10.10.10.0/24;
set_real_ip_from 11.11.XX.X/25;
set_real_ip_from 2.13.XX.XX/27;
real_ip_header X-Forwarded-For;

        這裡提供一個指令碼將複製到的WAF回源IP段字串（僅IPv4地址）轉換成set_real_ip_from <ip_rangeX>格式

        import re
def format_ip_ranges(ip_ranges_str):
    # 使用Regex匹配所有的IP段
    ip_pattern = re.compile(r'\d+\.\d+\.\d+\.\d+/\d\d')
    ip_list = ip_pattern.findall(ip_ranges_str)
    formatted_ips = [f"    set_real_ip_from {ip};" for ip in ip_list]
    output = "\n".join(formatted_ips)
    return output

ip_ranges_str = "WAF回源ip段字串"
formatted_output = format_ip_ranges(ip_ranges_str)
print(formatted_output)

    3. 修改log_format日誌記錄格式。

      1. 開啟nginx.conf設定檔，定位到http配置部分的log_format。

      2. 在log_format中添加x-forwarded-for欄位，替換預設的remote-address欄位。

        修改後的log_format內容如下：

        log_format  main  '$http_x_forwarded_for - $remote_user [$time_local] "$request" ' '$status $body_bytes_sent "$http_referer" ' '"$http_user_agent" ';

    4. 執行nginx -s reload命令，重啟Nginx伺服器，使配置生效。

    5. 測試組態是否生效。

      1. 使用curl命令類比請求：

        curl -H "X-Forwarded-For: 1.2.3.4" http://example.com

      2. 檢查Nginx訪問日誌，確認用戶端IP已成功提取：

        tail -f access.log

    IIS 6配置方案

    IIS 6伺服器使用F5XForwardedFor模組解析X-Forwarded-For記錄。您可以參考如下步驟，安裝F5XForwardedFor模組。

    1. 將x86\Release或x64\Release目錄下的F5XForwardedFor.dll檔案拷貝到某個自訂目錄（例如C:\ISAPIFilters\x86、C:\ISAPIFilters\x64）。

      說明

      • 請確保IIS進程擁有自訂目錄的讀寫權限。

      • 如果該目錄下，沒有F5XForwardedFor.dll檔案，請手動下載該檔案，並將該檔案放到自訂目錄。下載路徑，請參見F5XForwardedFor.dll。

    2. 開啟IIS管理器，定位到目標網站，按右鍵屬性。

    3. 在ISAPI篩選器頁簽，單擊添加。完成如下配置後，單擊確定。

      以32位作業系統為例：

      • 篩選器名稱：x_forwarded_for_x86。

      • 可執行檔：F5XForwardedFor.dll檔案所在的完整路徑（例如C:\ISAPIFilters\x86\F5XForwardedFor.dll）。

    4. 重啟IIS 6伺服器，使配置生效。

    IIS 7配置方案

    IIS 7伺服器使用F5XForwardedFor模組解析X-Forwarded-For記錄。您可以參考如下步驟，安裝F5XForwardedFor模組。

    1. 將x86\Release或x64\Release目錄下的F5XFFHttpModule.dll和F5XFFHttpModule.ini檔案拷貝到某個自訂目錄（例如C:\x_forwarded_for\x86、C:\x_forwarded_for\x64）。

      說明

      • 請確保IIS進程擁有自訂目錄的讀寫權限。

      • 如果該目錄下，沒有F5XForwardedFor.dll和F5XFFHttpModule.ini檔案，請手動下載檔案，並將檔案放到自訂目錄。下載路徑，請參見F5XForwardedFor模組。

    2. 開啟IIS管理器，在IIS地區，雙擊模組。

    3. 在模組頁面右側操作地區，單擊配置本機模組。

    4. 在配置本機模組對話方塊，單擊註冊。填寫註冊資訊後，單擊確定。

      以32位作業系統為例：

      • 名稱：x_forwarded_for_x86。

      • 路徑：F5XFFHttpModule.dll檔案所在的完整路徑（例如C:\x_forwarded_for\x86\F5XFFHttpModule.dll）。

    5. 在配置本機模組對話方塊，選中新註冊的模組，單擊確定。

    6. 在ISAPI 和CGI限制頁面，添加登入的DLL，並將限制設定為允許。

    7. 重啟IIS 7伺服器，使配置生效。

    Apache配置方案

    Windows作業系統

    Apache 2.4及以上版本的安裝包中內建remoteip_module模組檔案（mod_remoteip.so），Apache伺服器使用該模組擷取用戶端IP地址。

    1. 進入Apache伺服器的extra設定檔夾（conf/extra/），建立httpd-remoteip.conf設定檔。

      說明

      通過引入remoteip.conf設定檔的方式載入相關配置，減少直接修改httpd.conf設定檔的次數，避免因操作失誤導致業務異常。

    2. 編輯httpd-remoteip.conf設定檔，在檔案中添加以下內容：

      ＃ 載入mod_remoteip.so模組
LoadModule remoteip_module modules/mod_remoteip.so
＃ 設定RemoteIPHeader頭部
RemoteIPHeader X-Forwarded-For
＃ 設定回源IP段
RemoteIPInternalProxy <ip_range1> <ip_range2> …… <ip_rangex>

      其中，<ip_range1>、<ip_range2>、<ip_rangex>需要設定為Proxy 伺服器（即WAF）的回源IP段。您需要登入Web Application Firewall控制台，在頂部功能表列，選擇WAF執行個體的資源群組和地區（中國內地、非中國內地），單擊接入管理 > CNAME接入 > Web Application Firewall回源IP網段列表即可擷取所有的WAF回源IP段。

      多個回源IP段之前使用空格分隔。假設Proxy 伺服器的回源IP段包含10.0.0.1、10.0.0.2、10.0.0.3，則使用以下格式：

      RemoteIPInternalProxy 10.0.0.1 10.0.0.2 10.0.0.3

    3. 編輯conf/httpd.conf設定檔，在檔案中添加以下內容：

      Include conf/extra/httpd-remoteip.conf

      以上命令表示在conf/httpd.conf中插入httpd-remoteip.conf設定檔。

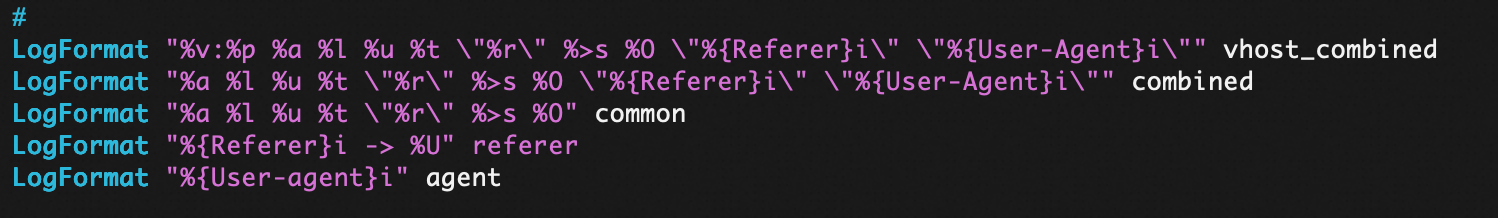

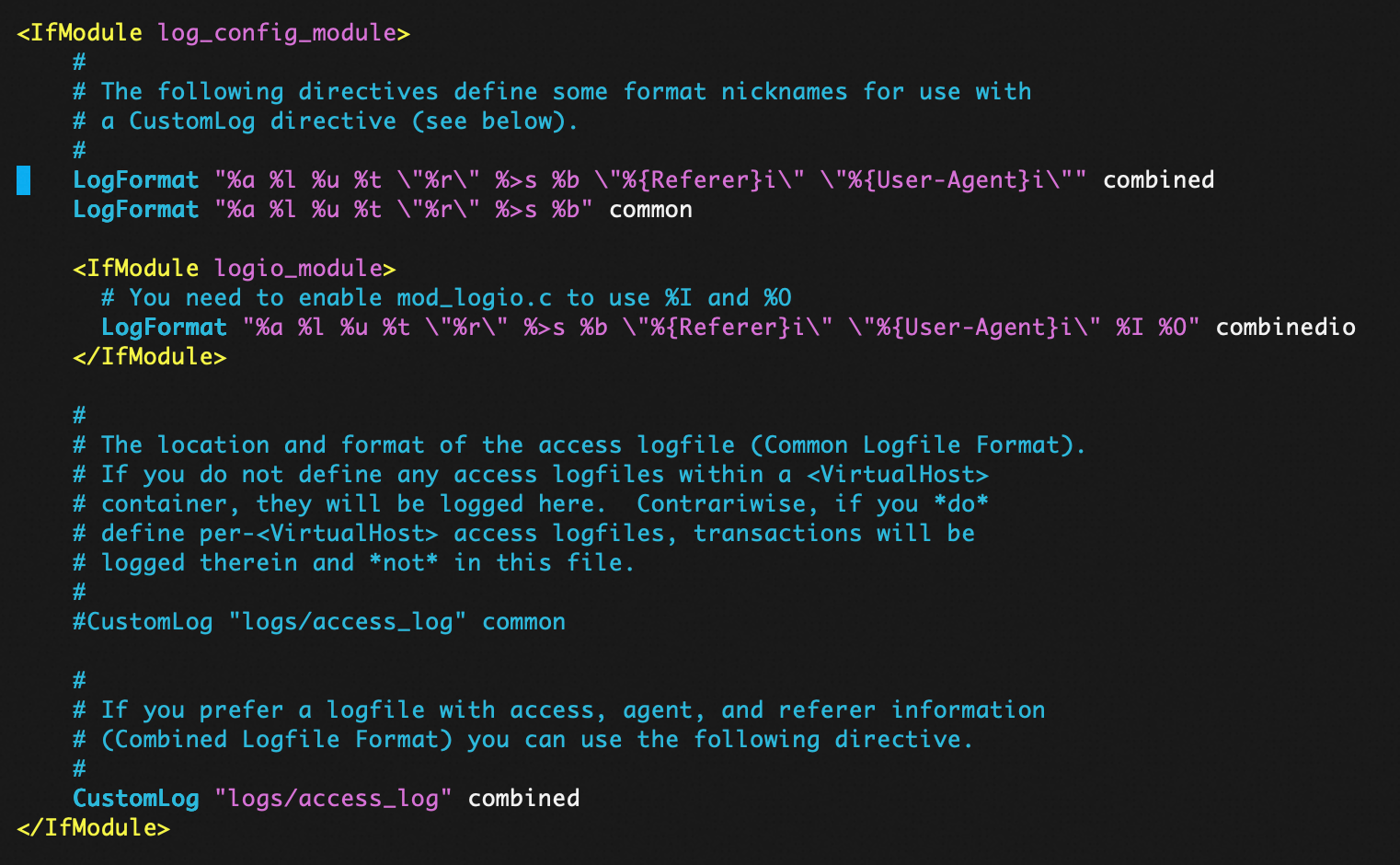

    4. 在httpd.conf設定檔中修改日誌格式。

      LogFormat "%a %l %u %t \"%r\" %>s %b \"%{Referer}i\" \"%{User-Agent}i\"" combined
LogFormat "%a %l %u %t \"%r\" %>s %b" common

    5. 重啟Apache服務，使配置生效。

    Linux作業系統

    您可以參考上述Windows作業系統伺服器的配置方式，添加Apache 2.4及以上版本內建的remoteip_module模組（mod_remoteip.so）並配置日誌格式，擷取用戶端IP地址。

    如果Linux伺服器使用的Apache版本低於2.4，請參照以下步驟，通過設定Apache的第三方模組（mod_rpaf）來擷取用戶端IP地址。

    1. 安裝mod_rpaf模組。

      wget https://github.com/gnif/mod_rpaf/archive/v0.6.0.tar.gz
tar zxvf mod_rpaf-0.6.tar.gz
cd mod_rpaf-0.6
/alidata/server/httpd/bin/apxs -i -c -n mod_rpaf-2.0.so mod_rpaf-2.0.c

    2. 編輯Apache設定檔/alidata/server/httpd/conf/httpd.conf，在檔案最後添加以下內容：

      LoadModule rpaf_module modules/mod_rpaf-2.0.so
RPAFenable On
RPAFsethostname On
RPAFproxy_ips <rpaf ip地址>
RPAFheader X-Forwarded-For

      其中，<rpaf ip地址>不是Proxy 伺服器的公網IP地址，具體IP請通過Apache日誌查詢。通常包含兩個IP地址，樣本如下：

      LoadModule rpaf_module modules/mod_rpaf-2.0.so
RPAFenable On
RPAFsethostname On
RPAFproxy_ips 10.XX.XX.65 10.XX.XX.131
RPAFheader X-Forwarded-For

    3. 重啟Apache服務，使配置生效。

      /alidata/server/httpd/bin/apachectl restart

    更多Apache相關模組的資訊，請參見Apache協助文檔。

    Tomcat配置方案

    Tomcat伺服器通過啟用X-Forwarded-For功能，擷取用戶端IP地址。

    1. 開啟tomcat/conf/server.xml設定檔。

    2. 將AccessLogValve日誌記錄功能部分修改為以下內容：

      <Valve className="org.apache.catalina.valves.AccessLogValve" directory="logs"
prefix="localhost_access_log." suffix=".txt"
pattern="%{X-FORWARDED-FOR}i %l %u %t %r %s %b %D %q %{User-Agent}i %T" resolveHosts="false"/>

    容器K8s配置方案

    如果您的服務部署在K8s上，K8s會將真實的用戶端IP記錄在X-Original-Forwarded-For欄位中，並將WAF回源地址記錄在X-Forwarded-For欄位中。您需要修改容器的設定檔，使Ingress將真實的IP添加到X-Forwarded-For欄位中，以便您正常擷取真實的用戶端IP地址。

    您可以參考以下步驟，對容器設定檔進行修改。

    1. 執行以下命令修改設定檔kube-system/nginx-configuration。

      kubectl -n kube-system edit cm nginx-configuration

    2. 在設定檔中添加以下內容：

      compute-full-forwarded-for: "true"
forwarded-for-header: "X-Forwarded-For"
use-forwarded-headers: "true"

    3. 儲存設定檔。

      儲存後配置即刻生效，Ingress會將真實的用戶端IP添加到X-Forwarded-For欄位中。

    4. 將業務程式擷取用戶端真實IP的欄位修改為X-Original-Forwarded-For。
