本文介紹如何使用strongSwan作為本地網關，實現雲上和雲下的網路互連。

strongSwan是一個開源、基於IPsec的VPN解決方案，配置簡單，可部署在主流的Linux發行版，快速地與阿里雲建立IPsec-VPN串連。

說明

本文使用VPN網關執行個體預設的什麼是IPsec-VPN建立IPsec-VPN串連。如果您購買的VPN網關執行個體僅支援單隧道，請參見文末的單隧道如何配置？。

情境樣本

以下圖情境為例，您可以在本地網關裝置上部署strongSwan軟體（下文簡稱為“strongSwan裝置”），與阿里雲建立雙隧道模式的IPsec-VPN串連，實現雲上雲下網路互連。

IP地址規劃

本地IDC側

私網網段：172.16.0.0/16
strongSwan裝置
- 網卡eth0: 172.16.20.80，NAT映射公網出口1：120.XX.XX.202
- （可選）網卡eth1: 172.16.21.248，NAT映射公網出口2: 47.XX.XX.127
  說明
  非NAT情境，請參見“strongSwan裝置網卡綁定了公網IP地址，如何配置？”。
  無論您的裝置有1個公網出口（單出口），還是有2個公網出口（雙出口），均可與阿里雲建立雙隧道模式的IPsec-VPN串連，本文會分別給出樣本。

阿里雲側

VPC網段：192.168.0.0/16
- 交換器1網段：192.168.10.0/24
- 交換器2網段：192.168.10.0/24
- 交換器3網段：192.168.40.0/24
- 交換器4網段：192.168.50.0/24
- 交換器5網段：192.168.55.0/24
VPN網關
- IPsec地址1: 47.XX.XX.151
- IPsec地址2: 47.XX.XX.87
  說明
  建立VPN網關執行個體後，系統會自動為VPN網關執行個體分配兩個IPsec地址。

BGP IP地址

本文將分別描述IPsec-VPN串連使用靜態路由方式和BGP動態路由方式下如何配置strongSwan裝置。如果您不需要使用BGP動態路由方式，可以忽略本部分。以下為本文的BGP網段規劃。

資源	隧道	BGP隧道網段	BGP IP地址	BGP AS號（本端自治系統號）
VPN網關執行個體	隧道1	169.254.10.0/30 說明一個VPN網關執行個體下，每個隧道的網段需保持唯一。	169.254.10.1	65535
VPN網關執行個體	隧道2	169.254.20.0/30	169.254.20.1	65535
strongSwan裝置	隧道1	169.254.10.0/30	169.254.10.2	65530
strongSwan裝置	隧道2	169.254.20.0/30	169.254.20.2	65530

VPN參數配置規劃

本文2條隧道使用相同的樣本值。注意每條隧道下，strongSwan裝置側和阿里雲側的配置要保持相同。

預先共用金鑰：ChangeMe***
IKE配置
- IKE版本：ikev2
- 協商模式：main
- 密碼編譯演算法：aes
- 認證演算法：sha1
- DH分組：group2
- SA生存周期（秒）：86400
IPsec配置：
- 密碼編譯演算法：aes
- 認證演算法：sha1
- DH分組：group2
- SA生存周期（秒）：86400

阿里雲側的準備工作

根據您計劃使用的公網出口數量和路由方式，參見以下內容，完成阿里雲側的配置：

雙出口-BGP動態路由

請參見建立VPC到本機資料中心的串連（雙隧道模式和BGP路由），完成建立VPN網關執行個體、建立使用者網關、建立IPsec串連、開啟BGP路由自動傳播功能的步驟。

strongSwan裝置擁有2個公網出口IP，需要建立2個使用者網關。
建立IPsec串連時，隧道1對應公網出口1，隧道2對應公網出口2。路由模式本情境以目的路由模式為例。

雙出口-靜態路由

請參見建立VPC到本機資料中心的串連（雙隧道模式），完成建立VPN網關執行個體、建立使用者網關、建立IPsec串連、配置VPN網關路由的步驟。

strongSwan裝置擁有2個公網出口IP，需要建立2個使用者網關。
建立IPsec串連時，隧道1對應公網出口1，隧道2對應公網出口2。路由模式本情境以目的路由模式為例。

單出口-BGP動態路由

strongSwan裝置僅有1個公網出口IP，因此僅需建立1個使用者網關。
建立IPsec串連時，兩條隧道關聯同1個使用者網關。路由模式本情境以目的路由模式為例。

單出口-靜態路由

請參見建立VPC到本機資料中心的串連（雙隧道模式），完成建立VPN網關執行個體、建立使用者網關、建立IPsec串連、配置VPN網關路由的步驟。其中：

strongSwan裝置僅有1個公網出口IP，因此僅需建立1個使用者網關。
建立IPsec串連時，需使用感興趣流模式，配置如下。兩條隧道關聯同1個使用者網關。
- 本端網段輸入阿里雲側VPC的網段192.168.0.0/16
- 對端網段輸入本地IDC側的私網網段172.16.0.0/16

說明

對於IPsec串連綁定轉寄路由器的情境，更推薦您使用BGP動態路由協議，不推薦使用該方式。

開始配置strongSwan裝置

說明

下文步驟以運行“CentOS Stream 9 64位作業系統”的strongSwan裝置為例。其他動作系統，請參考strongSwan官方文檔。

1. 放通防火牆策略

在strongSwan裝置上放通ESP協議（IP協議號50）、UDP500連接埠、UDP4500連接埠。

iptables -I INPUT -p 50 -j ACCEPT
iptables -I INPUT -p udp --dport 500 -j ACCEPT
iptables -I INPUT -p udp --dport 4500 -j ACCEPT

2. 開啟流量轉寄功能

echo 1 > /proc/sys/net/ipv4/ip_forward

重要

上述命令為臨時性命令，strongSwan裝置重啟後需重新設定該命令。您可以參見以下內容永久開啟strongSwan裝置的流量轉寄功能。

單擊查看永久配置。

開啟/etc/sysctl.conf檔案。
```
vi /etc/sysctl.conf
```
在檔案中添加如下配置。
```
net.ipv4.ip_forward = 1
```
使配置生效。
```
sudo sysctl -p
```

3. 安裝strongSwan軟體

dnf install epel-release -y
dnf install strongswan -y

4. 配置雙隧道

雙出口-靜態路由和BGP動態路由

重要

雙出口基於XFRM虛擬網路介面實現，使用XFRM虛擬網路介面需要安裝strongSwan 5.8.0或以上版本，同時要求Linux核心版本為4.19及以上、iproute2版本為5.1.0及以上，且核心支援xfrm模組（lsmod | grep xfrm無顯示則不支援）。更多資訊，請參見XFRM Interfaces on Linux。

添加去往阿里雲側2個IPsec地址的路由，使IPsec地址1通過eth0出口訪問，IPsec地址2通過eth1出口訪問。

ip route add 47.XX.XX.151 via 172.16.20.253 dev eth0  #172.16.20.253是eth0私網網關地址
ip route add 47.XX.XX.87 via 172.16.21.253 dev eth1   #172.16.20.253是eth1私網網關地址

確保下面2個IPsec地址能ping通。

ping 47.XX.XX.151
ping 47.XX.XX.87

建立2個虛擬網路介面，用於建立IPsec-VPN隧道。
```
ip link add ipsec0 type xfrm dev eth0 if_id 42 # 建立隧道1 XFRM虛擬網路介面，介面ID為42，底層介面為公網介面eth0。
ip link add ipsec1 type xfrm dev eth1 if_id 43 # 建立隧道2 XFRM虛擬網路介面，介面ID為43，底層介面為公網介面eth1。
ip link set ipsec0 up # 啟動隧道1 XFRM虛擬網路介面。
ip link set ipsec1 up # 啟動隧道2 XFRM虛擬網路介面。
```
重要
建立虛擬網路介面的配置為臨時性配置，strongSwan裝置重啟後，需要重新添加該配置，並執行sudo systemctl restart strongswan;swanctl --load-all命令（該命令需要root許可權）。您可以參見以下內容為strongSwan裝置添加開機自動啟動指令碼，strongSwan裝置重啟後會自動重新添加虛擬網路介面。
單擊查看開機自動啟動指令碼。
1. 執行以下命令建立一個指令碼。
```
vi xfrm.sh
```
2. 添加並儲存如下配置。
```
sudo ip link add ipsec0 type xfrm dev eth0 if_id 42 # 建立隧道1 XFRM虛擬網路介面，介面ID為42，底層介面為公網介面eth0。
sudo ip link add ipsec1 type xfrm dev eth1 if_id 43 # 建立隧道2 XFRM虛擬網路介面，介面ID為43，底層介面為公網介面eth1。
sudo ip link set ipsec0 up # 啟動隧道1 XFRM虛擬網路介面。
sudo ip link set ipsec1 up # 啟動隧道2 XFRM虛擬網路介面。
```
3. 執行以下命令查看指令碼絕對路徑。
```
sudo find / -name xfrm.sh
```
4. 執行sudo vi /etc/rc.d/rc.local命令，將指令碼絕對路徑添加進/etc/rc.d/rc.local檔案。
  按下i鍵，進入編輯模式；將指令碼絕對路徑/root/xfrm.sh添加進/etc/rc.d/rc.local檔案；按下Esc鍵，退出編輯模式，然後輸入:wq儲存配置。
5. 為rc.local檔案和xfrm.sh指令碼添加可執行許可權。
```
sudo chmod +x /etc/rc.d/rc.local
sudo chmod +x /root/xfrm.sh
```

修改strongSwan設定檔。

備份原始strongSwan設定檔。

mv /etc/strongswan/swanctl/swanctl.conf /etc/strongswan/swanctl/swanctl.conf.bak

建立strongSwan設定檔。
```
vi /etc/strongswan/swanctl/swanctl.conf
```

根據情境樣本中IPsec參數規劃，添加並儲存如下配置。

重要

如果您計劃使用靜態路由方式，需要在設定檔中啟用以下兩條命令updown = /root/connect_1.sh和updown = /root/connect_2.sh。

connections {
   vco1 {                            # 添加IPsec-VPN隧道1的VPN配置
      version = 2                    # 指定IKE版本，需與阿里雲隧道1的IKE版本保持一致，2表示IKEv2。
      local_addrs  = 172.16.20.80       # 第1個本地網卡的ip地址
      remote_addrs = 47.XX.XX.151       # 指定隧道1對端的IP地址為阿里雲隧道1的網關IP地址，即IPsec地址1。
      dpd_delay = 10
      rekey_time = 84600             # 指定隧道1的SA生存周期，需與阿里雲隧道1 IKE配置中的SA生存周期保持一致。
      over_time = 1800
      proposals = aes-sha1-modp1024  # 指定隧道1的密碼編譯演算法、認證演算法、DH分組，需與阿里雲隧道1 IKE配置中的密碼編譯演算法、認證演算法、DH分組保持一致，group2對應的是modp1024。
      encap = yes

      local {
         auth = psk                  # 本段認證方式選擇PSK模式，即預先共用金鑰方式。
         id = 120.XX.XX.202             # 第1個本地公網出口IP，需與阿里雲隧道1的RemoteId保持一致。
      }
      remote {
         auth = psk                  # 對端認證方式選擇PSK方式，即阿里雲使用預先共用金鑰方式。
         id = 47.XX.XX.151             # 阿里雲側IPsec地址1，需與阿里雲隧道1的LocalId保持一致。
      }
      children {
         vco_child1 {
            local_ts  = 0.0.0.0/0    # 阿里雲目的路由模式對應的感興趣流是0.0.0.0/0。
            remote_ts = 0.0.0.0/0    # 阿里雲目的路由模式對應的感興趣流是0.0.0.0/0。
            mode = tunnel
            rekey_time = 85500
            life_time = 86400        # 指定隧道1的SA生存周期，需與阿里雲隧道1 IPsec配置中的SA生存周期保持一致。
            dpd_action = restart
            start_action = start
            close_action = start
            esp_proposals = aes-sha1-modp1024   # 指定隧道1的密碼編譯演算法、認證演算法、DH分組，需與阿里雲隧道1 IPsec配置中的密碼編譯演算法、認證演算法、DH分組保持一致，group2對應的是modp1024。

            if_id_out = 42           # 指定隧道1的出介面和入介面為隧道1 XFRM虛擬網路介面。
            if_id_in = 42
            #updown = /root/connect_1.sh         # 根據隧道1的UP和DOWN狀態執行/root/connect_1.sh指令碼，以配置路由。僅使用靜態路由時需要配置該參數。
         }
      }
   }
  vco2 {                             # 添加IPsec-VPN隧道2的VPN配置
      version = 2                    # 指定IKE版本，需與阿里雲隧道2的IKE版本保持一致，2表示IKEv2。
      local_addrs  = 172.16.21.248        # 第2個本地網卡的ip地址。
      remote_addrs = 47.XX.XX.87       # 指定隧道2對端的IP地址為阿里雲隧道2的網關IP地址，即IPsec地址2。
      dpd_delay = 10
      rekey_time = 84600             # 指定隧道2的SA生存周期，需與阿里雲隧道2 IKE配置中的SA生存周期保持一致。
      over_time = 1800               #
      proposals = aes-sha1-modp1024  # 指定隧道2的密碼編譯演算法、認證演算法、DH分組，需與阿里雲隧道2 IKE配置中的密碼編譯演算法、認證演算法、DH分組保持一致，group2對應的是modp1024。
      encap = yes

      local {
         auth = psk                  # 本端認證方式選擇PSK方式，即預先共用金鑰方式。
         id = 47.XX.XX.127              # 第2個本地公網出口IP，，需與阿里雲隧道2的RemoteId保持一致。
      }
      remote {
         auth = psk                  # 對端認證方式選擇PSK方式，即阿里雲使用預先共用金鑰方式。
         id = 47.XX.XX.87             # 阿里雲側IPsec地址2，需與阿里雲隧道2的LocalId保持一致。
      }
      children {
         vco_child2 {
            local_ts  = 0.0.0.0/0    # 阿里雲目的路由模式對應的感興趣流是0.0.0.0/0
            remote_ts = 0.0.0.0/0    # 阿里雲目的路由模式對應的感興趣流是0.0.0.0/0
            mode = tunnel
            rekey_time = 85500
            life_time = 86400        # 指定隧道2的SA生存周期，需與阿里雲隧道1 IPsec配置中的SA生存周期保持一致。
            dpd_action = restart
            start_action = start
            close_action = start
            esp_proposals = aes-sha1-modp1024     # 指定隧道2的密碼編譯演算法、認證演算法、DH分組，需與阿里雲隧道2 IPsec配置中的密碼編譯演算法、認證演算法、DH分組保持一致，group2對應的是modp1024。
            if_id_out = 43           # 指定隧道2的出介面和入介面為隧道2 XFRM虛擬網路介面。
            if_id_in = 43
            #updown = /root/connect_2.sh           # 根據隧道2的UP和DOWN狀態執行/root/connect_2.sh指令碼，以配置路由。僅使用靜態路由時需要配置該參數。
         }
      }
   }
}

secrets {
   ike-vco1 {
      id = 47.XX.XX.151               # 阿里雲側 VPN網關隧道1的公網IP地址
      secret = ChangeMe***            # 指定隧道1的預先共用金鑰，需與阿里雲隧道1的預先共用金鑰保持一致。
   }
   ike-vco2 {
      id = 47.XX.XX.87                # 阿里雲側 VPN網關隧道2的公網IP地址
      secret = ChangeMe***            # 指定隧道2的預先共用金鑰，需與阿里雲隧道2的預先共用金鑰保持一致。
   }
}

重啟strongSwan進程，重新載入strongSwan配置，查看隧道狀態。
```
sudo systemctl restart strongswan
swanctl --load-all
watch swanctl --list-sas
```

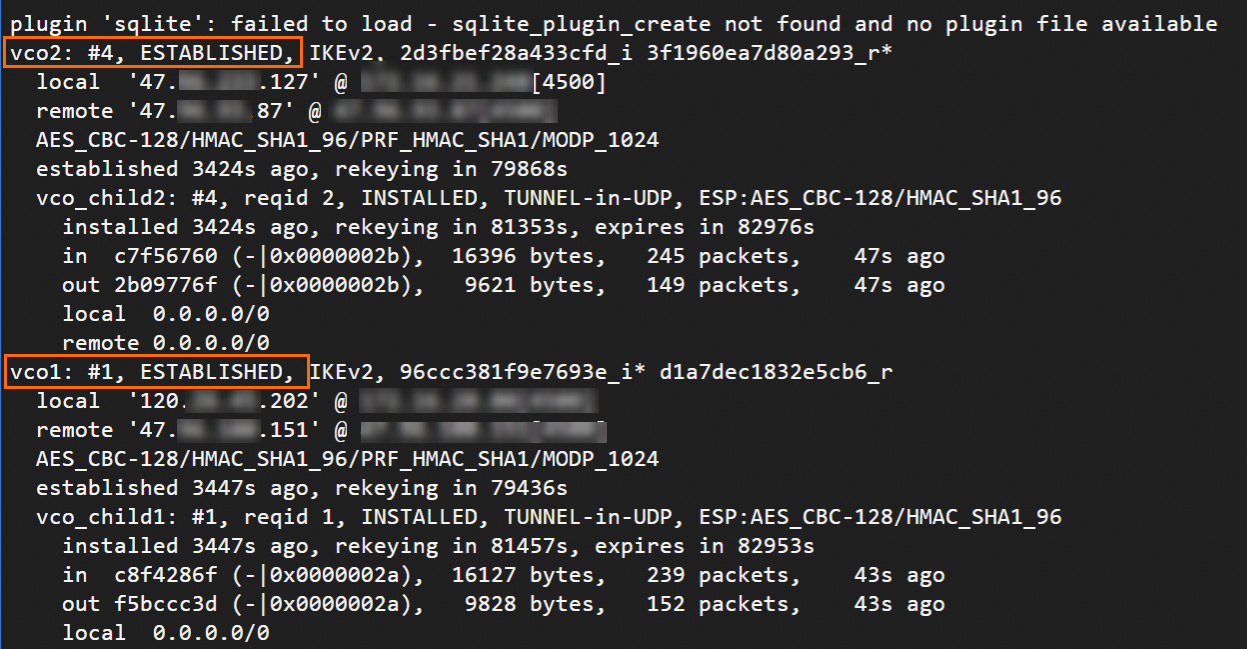

如下圖所示，strongSwan裝置和VPN網關之間已經成功建立IPsec-VPN串連，但網路還無法正常互連，您還需要配置路由。
配置路由。
根據您計劃使用的路由方式查看對應內容。
BGP動態路由
說明
strongSwan裝置重啟後，需要重新添加BGP配置。
1. 執行以下命令配置BGP IP地址。
```
ip address add 169.254.10.2/30 dev ipsec0
ip address add 169.254.20.2/30 dev ipsec1
```
2. 安裝frr軟體。
```
yum install -y frr
```
3. 執行vi /etc/frr/daemons命令，編輯設定檔，開啟BGP動態路由功能。
  按下i鍵，進入編輯模式；修改bgpd參數的值為yes，開啟BGP動態路由功能；按下Esc鍵，退出編輯模式，然後輸入:wq儲存配置。
4. 運行frr功能。
```
systemctl enable frr
systemctl restart frr
```
5. 添加BGP配置。
  1. 執行以下命令進入配置介面。
    vtysh
  2. 執行以下命令進入配置模式。
    config terminal
  3. 添加BGP配置。
    執行命令時，將以下地址替換為您實際使用的地址。
    “169.254.10.1”、“169.254.20.1”替換為您實際使用的阿里雲側隧道BGP IP地址。
    “65535”替換為您實際情境中VPN網關執行個體的BGP AS號。
    “172.16.20.0/24”、“172.16.21.0/24”替換為您實際情境中本地IDC的網段。
    route-map allow-all permit 1 exit router bgp 65530 bgp router-id 169.254.10.2 neighbor 169.254.10.1 remote-as 65535 neighbor 169.254.10.1 timers 10 30 neighbor 169.254.20.1 remote-as 65535 neighbor 169.254.20.1 timers 10 30 address-family ipv4 unicast network 172.16.20.0/24 network 172.16.21.0/24 neighbor 169.254.10.1 soft-reconfiguration inbound neighbor 169.254.10.1 route-map allow-all in neighbor 169.254.10.1 route-map allow-all out neighbor 169.254.20.1 soft-reconfiguration inbound neighbor 169.254.20.1 route-map allow-all in neighbor 169.254.20.1 route-map allow-all out maximum-paths 32 exit-address-family exit

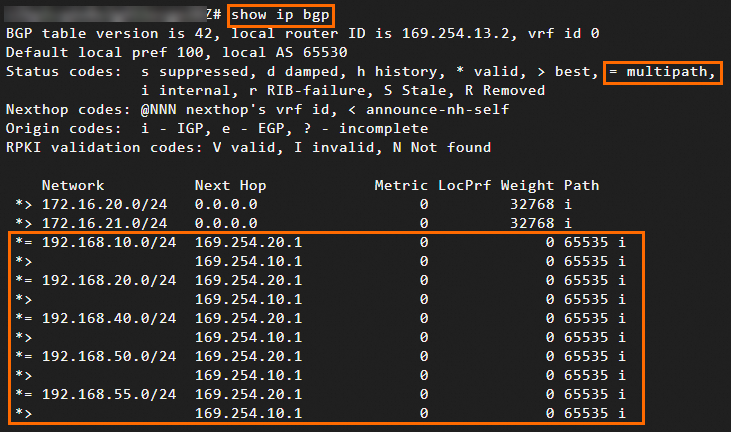

6. 執行exit命令退出配置模式，然後執行show ip bgp命令查看BGP路由條目。
  可以看到strongswan裝置已經成功學習到雲上VPC的路由，本地IDC與雲上VPC之間已經可以正常互連。
靜態路由
建立2個指令碼，供strongSwan調用並配置路由，從而控制流程量傳輸。
1. 建立並編輯/root/connect_1.sh指令碼。
```
vi /root/connect_1.sh
```
2. 添加並儲存如下內容。
```
#!/usr/bin/env bash
if [ x"$PLUTO_VERB" == "xup-client" ]; then
	echo "ip route add 192.168.0.0/16 dev ipsec0" >> /root/vpn_route.log;ip route add 192.168.0.0/16 dev ipsec0 metric 100
elif [ x"$PLUTO_VERB" == "xdown-client" ]; then
	echo "ip route del 192.168.0.0/16 dev ipsec0" >> /root/vpn_route.log;ip route del 192.168.0.0/16 dev ipsec0 metric 100
fi
```
  指令碼功能：如果隧道1的狀態是UP，則添加路由使本機資料中心去往阿里雲VPC（192.168.0.0/16）的流量通過隧道1 XFRM虛擬網路介面傳輸，同時指定該路由的metric值為100，使該路由的優先順序高於指向隧道2 XFRM虛擬網路介面的路由。如果隧道1的狀態是DOWN，則撤銷該路由。
3. 建立並編輯/root/connect_2.sh指令碼。
```
vi /root/connect_2.sh
```
4. 添加並儲存如下內容。
```
#!/usr/bin/env bash
if [ x"$PLUTO_VERB" == "xup-client" ]; then
	echo "ip route add 192.168.0.0/16 dev ipsec1" >> /root/vpn_route.log;ip route add 192.168.0.0/16 dev ipsec1 metric 101
elif [ x"$PLUTO_VERB" == "xdown-client" ]; then
	echo "ip route del 192.168.0.0/16 dev ipsec1" >> /root/vpn_route.log;ip route del 192.168.0.0/16 dev ipsec1 metric 101
fi
```
  指令碼功能：如果隧道2的狀態是UP，則添加路由使本機資料中心去往阿里雲VPC（192.168.0.0/16）的流量通過隧道2 XFRM虛擬網路介面傳輸，同時指定該路由的metric值為101，使該路由的優先順序低於指向隧道1 XFRM虛擬網路介面的路由。如果隧道2的狀態是DOWN，則撤銷該路由。
5. 為2個指令碼賦予可執行許可權。
```
sudo chmod +x /root/connect_1.sh
sudo chmod +x /root/connect_2.sh
```
6. 重啟strongSwan進程。
```
sudo systemctl restart strongswan
```

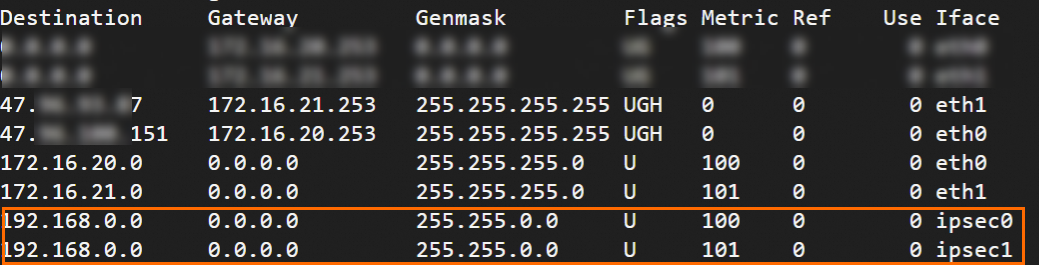

7. 執行以下命令查看路由是否配置成功。
```
route -n
```

單出口-BGP動態路由

重要

BGP動態路由基於XFRM虛擬網路介面實現，使用XFRM虛擬網路介面需要安裝strongSwan 5.8.0或以上版本，同時要求Linux核心版本為4.19及以上、iproute2版本為5.1.0及以上，且核心支援XFRM模組（lsmod | grep xfrm無顯示則不支援）。更多資訊，請參見XFRM Interfaces on Linux。

建立2個虛擬網路介面，用於建立IPsec-VPN隧道。
```
ip link add ipsec0 type xfrm dev eth0 if_id 42 # 建立隧道1 XFRM虛擬網路介面，介面ID為42，底層介面為公網介面eth0。
ip link add ipsec1 type xfrm dev eth0 if_id 43 # 建立隧道2 XFRM虛擬網路介面，介面ID為43，底層介面為公網介面eth0。
ip link set ipsec0 up # 啟動隧道1 XFRM虛擬網路介面。
ip link set ipsec1 up # 啟動隧道2 XFRM虛擬網路介面。
```
重要
建立虛擬網路介面的配置為臨時性配置，strongSwan裝置重啟後，需要重新添加該配置，並執行sudo systemctl restart strongswan;swanctl --load-all命令（該命令需要root許可權）。您可以參見以下內容為strongSwan裝置添加開機自動啟動指令碼，strongSwan裝置重啟後會自動重新添加虛擬網路介面。
單擊查看開機自動啟動指令碼。
1. 執行以下命令建立一個指令碼。
```
vi xfrm.sh
```
2. 添加並儲存如下配置。
```
sudo ip link add ipsec0 type xfrm dev eth0 if_id 42 # 建立隧道1 XFRM虛擬網路介面，介面ID為42，底層介面為公網介面eth0。
sudo ip link add ipsec1 type xfrm dev eth0 if_id 43 # 建立隧道2 XFRM虛擬網路介面，介面ID為43，底層介面為公網介面eth0。
sudo ip link set ipsec0 up # 啟動隧道1 XFRM虛擬網路介面。
sudo ip link set ipsec1 up # 啟動隧道2 XFRM虛擬網路介面。
```
3. 執行以下命令查看指令碼絕對路徑。
```
sudo find / -name xfrm.sh
```
4. 執行sudo vi /etc/rc.d/rc.local命令，將指令碼絕對路徑添加進/etc/rc.d/rc.local檔案。
  按下i鍵，進入編輯模式；將指令碼絕對路徑/root/xfrm.sh添加進/etc/rc.d/rc.local檔案；按下Esc鍵，退出編輯模式，然後輸入:wq儲存配置。
5. 為rc.local檔案和xfrm.sh指令碼添加可執行許可權。
```
sudo chmod +x /etc/rc.d/rc.local
sudo chmod +x /root/xfrm.sh
```

修改strongSwan設定檔。

備份原始strongSwan設定檔。

mv /etc/strongswan/swanctl/swanctl.conf /etc/strongswan/swanctl/swanctl.conf.bak

建立strongSwan設定檔。
```
vi /etc/strongswan/swanctl/swanctl.conf
```

根據情境樣本中IPsec參數規劃，添加並儲存如下配置。

connections {
   vco1 {                            # 添加IPsec-VPN隧道1的VPN配置。
      version = 2                    # 指定IKE版本，需與阿里雲隧道1的IKE版本保持一致，2表示IKEv2。
      local_addrs  = 172.16.20.80    # eth0介面私網IP地址。
      remote_addrs = 47.XX.XX.151    # 指定隧道1對端的IP地址為阿里雲隧道1的網關IP地址，即IPsec地址1。
      dpd_delay = 10
      rekey_time = 84600             # 指定隧道1的SA生存周期，需與阿里雲隧道1 IKE配置中的SA生存周期保持一致。
      over_time = 1800
      proposals = aes-sha1-modp1024  # 指定隧道1的密碼編譯演算法、認證演算法、DH分組，需與阿里雲隧道1 IKE配置中的密碼編譯演算法、認證演算法、DH分組保持一致，group2對應的是modp1024。
      encap = yes

      local {
         auth = psk                  # 本端認證方式選擇PSK模式，即預先共用金鑰方式。
         id = 120.XX.XX.202          # eth0公網出口IP，需與阿里雲隧道1的RemoteId保持一致。
      }
      remote {
         auth = psk                  # 對端認證方式選擇PSK方式，即阿里雲使用預先共用金鑰方式。
         id = 47.XX.XX.151           # 阿里雲側IPsec地址1，需與阿里雲隧道1的LocalId保持一致。
      }
      children {
         vco_child1 {
            local_ts  = 0.0.0.0/0    # 阿里雲目的路由模式對應的感興趣流是0.0.0.0/0。
            remote_ts = 0.0.0.0/0    # 阿里雲目的路由模式對應的感興趣流是0.0.0.0/0。
            mode = tunnel
            rekey_time = 85500
            life_time = 86400        # 指定隧道1的SA生存周期，需與阿里雲隧道1 IPsec配置中的SA生存周期保持一致。
            dpd_action = restart
            start_action = start
            close_action = start
            esp_proposals = aes-sha1-modp1024   # 指定隧道1的密碼編譯演算法、認證演算法、DH分組，需與阿里雲隧道1 IPsec配置中的密碼編譯演算法、認證演算法、DH分組保持一致，group2對應的是modp1024。

            if_id_out = 42           # 指定隧道1的出介面和入介面為隧道1 XFRM虛擬網路介面。
            if_id_in = 42
         }
      }
   }
  vco2 {                             # 添加IPsec-VPN隧道2的VPN配置
      version = 2                    # 指定IKE版本，需與阿里雲隧道2的IKE版本保持一致，2表示IKEv2。
      local_addrs  = 172.16.20.80    # eth0介面的私網IP地址。
      remote_addrs = 47.XX.XX.87     # 指定隧道2對端的IP地址為阿里雲隧道2的網關IP地址，即IPsec地址2。
      dpd_delay = 10
      rekey_time = 84600             # 指定隧道2的SA生存周期，需與阿里雲隧道2 IKE配置中的SA生存周期保持一致。
      over_time = 1800               #
      proposals = aes-sha1-modp1024  # 指定隧道2的密碼編譯演算法、認證演算法、DH分組，需與阿里雲隧道2 IKE配置中的密碼編譯演算法、認證演算法、DH分組保持一致，group2對應的是modp1024。
      encap = yes

      local {
         auth = psk                  # 本端認證方式選擇PSK方式，即預先共用金鑰方式。
         id = 120.XX.XX.202          # eth0公網出口IP，需與阿里雲隧道2的RemoteId保持一致。
      }
      remote {
         auth = psk                  # 對端認證方式選擇PSK方式，即阿里雲使用預先共用金鑰方式。
         id = 47.XX.XX.87            # 阿里雲側IPsec地址2，需與阿里雲隧道2的LocalId保持一致。
      }
      children {
         vco_child2 {
            local_ts  = 0.0.0.0/0    # 阿里雲目的路由模式對應的感興趣流是0.0.0.0/0。
            remote_ts = 0.0.0.0/0    # 阿里雲目的路由模式對應的感興趣流是0.0.0.0/0。
            mode = tunnel
            rekey_time = 85500
            life_time = 86400        # 指定隧道2的SA生存周期，需與阿里雲隧道1 IPsec配置中的SA生存周期保持一致。
            dpd_action = restart
            start_action = start
            close_action = start
            esp_proposals = aes-sha1-modp1024     # 指定隧道2的密碼編譯演算法、認證演算法、DH分組，需與阿里雲隧道2 IPsec配置中的密碼編譯演算法、認證演算法、DH分組保持一致，group2對應的是modp1024。
            if_id_out = 43           # 指定隧道2的出介面和入介面為隧道2 XFRM虛擬網路介面。
            if_id_in = 43

         }
      }
   }
}

secrets {
   ike-vco1 {
      id = 47.XX.XX.151               # 阿里雲側 VPN網關隧道1的公網IP地址
      secret = ChangeMe***            # 指定隧道1的預先共用金鑰，需與阿里雲隧道1的預先共用金鑰保持一致。
   }
   ike-vco2 {
      id = 47.XX.XX.87               # 阿里雲側 VPN網關隧道2的公網IP地址
      secret = ChangeMe***            # 指定隧道2的預先共用金鑰，需與阿里雲隧道2的預先共用金鑰保持一致。
   }
}

重啟strongSwan進程，重新載入strongSwan配置，查看隧道狀態。
```
sudo systemctl restart strongswan
swanctl --load-all
watch swanctl --list-sas
```
如下圖所示，strongSwan裝置和VPN網關之間已經成功建立IPsec-VPN串連，但網路還無法正常互連，您還需要配置路由。
配置BGP動態路由。
說明
strongSwan裝置重啟後，需要重新添加BGP配置。
1. 執行以下命令配置BGP IP地址。
```
ip address add 169.254.10.2/30 dev ipsec0
ip address add 169.254.20.2/30 dev ipsec1
```
2. 安裝frr軟體。
```
yum install -y frr
```
3. 執行vi /etc/frr/daemons命令，編輯設定檔，開啟BGP動態路由功能。
  按下i鍵，進入編輯模式；修改bgpd參數的值為yes，開啟BGP動態路由功能；按下Esc鍵，退出編輯模式，然後輸入:wq儲存配置。
4. 運行frr功能。
```
systemctl enable frr
systemctl restart frr
```
5. 添加BGP配置。
  1. 執行以下命令進入配置介面。
```
vtysh
```
  2. 執行以下命令進入配置模式。
```
config terminal
```
  3. 添加BGP配置。
    執行命令時，將以下地址替換為您實際使用的地址。
    - “169.254.10.1”、“169.254.20.1”替換為您實際使用的阿里雲側隧道BGP IP地址。
    - “65535”替換為您實際情境中VPN網關執行個體的BGP AS號。
    - “172.16.20.0/24”、“172.16.21.0/24”替換為您實際情境中本地IDC的網段。
```
route-map allow-all permit 1
exit

router bgp 65530
 bgp router-id 169.254.10.2
 neighbor 169.254.10.1 remote-as 65535
 neighbor 169.254.10.1 timers 10 30
 neighbor 169.254.20.1 remote-as 65535
 neighbor 169.254.20.1 timers 10 30

 address-family ipv4 unicast
  network 172.16.20.0/24
  network 172.16.21.0/24
  neighbor 169.254.10.1 soft-reconfiguration inbound
  neighbor 169.254.10.1 route-map allow-all in
  neighbor 169.254.10.1 route-map allow-all out
  neighbor 169.254.20.1 soft-reconfiguration inbound
  neighbor 169.254.20.1 route-map allow-all in
  neighbor 169.254.20.1 route-map allow-all out
  maximum-paths 32
 exit-address-family
exit
```
6. 執行exit命令退出配置模式，然後執行show ip bgp命令查看BGP路由條目。
  可以看到strongswan裝置已經成功學習到雲上VPC的路由，本地IDC與雲上VPC之間已經可以正常互連。

單出口-靜態路由

重要

單出口-靜態路由方式下如果阿里雲側判斷主隧道有風險，會主動將流量切換至備隧道，有可能會導致流量不通。您可以觀察/proc/net/xfrm_stat檔案中XfrmInTmplMismatch參數的值來判斷阿里雲側是否已將流量切換至備隧道，如果該參數的值一直在變化，則證明阿里雲側已將流量切換至備隧道，您可以在/etc/strongswan/swanctl/swanctl.conf檔案中修改備隧道priority的值，使本地IDC上雲的流量優先通過備隧道傳輸。

備份原始strongSwan設定檔。

mv /etc/strongswan/swanctl/swanctl.conf /etc/strongswan/swanctl/swanctl.conf.bak

建立strongSwan設定檔。
```
vi /etc/strongswan/swanctl/swanctl.conf
```

根據情境樣本中的規劃，添加並儲存如下配置。

connections {
   vco1 {                              # 添加IPsec-VPN隧道1的VPN配置。
      version = 2                      # 指定IKE版本，需與阿里雲隧道1的IKE版本保持一致，2表示IKEv2。
      local_addrs  = 172.16.20.80      # eth0私網IP地址。
      remote_addrs = 47.XX.XX.151      # 指定隧道1對端的IP地址為阿里雲隧道1的網關IP地址，即IPsec地址1。
      dpd_delay = 10
      rekey_time = 84600               # 指定隧道1的SA生存周期，需與阿里雲隧道1 IKE配置中的SA生存周期保持一致。
      over_time = 1800
      proposals = aes-sha1-modp1024    # 指定隧道1的密碼編譯演算法、認證演算法、DH分組，需與阿里雲隧道1 IKE配置中的密碼編譯演算法、認證演算法、DH分組保持一致，group2對應的是modp1024。
      encap = yes

      local {
         auth = psk                    # 本端認證方式選擇PSK模式，即預先共用金鑰方式。
         id = 120.XX.XX.202            # 本地公網出口IP，需與阿里雲隧道1的RemoteId保持一致。
      }
      remote {
         auth = psk                    # 對端認證方式選擇PSK方式，即阿里雲使用預先共用金鑰方式。
         id = 47.XX.XX.151             # 阿里雲側IPsec地址1，需與阿里雲隧道1的LocalId保持一致。
      }
      children {
         vco_child1 {
            local_ts  = 172.16.0.0/16   # 本地側感興趣流，填寫本地私網網段172.16.0.0/16。
            remote_ts = 192.168.0.0/16  # 阿里雲側感興趣流，填寫VPC網段192.168.0.0/16。
            mode = tunnel
            rekey_time = 85500
            life_time = 86400          # 指定隧道1的SA生存周期，需與阿里雲隧道1 IPsec配置中的SA生存周期保持一致。
            dpd_action = restart
            start_action = start
            close_action = start
            esp_proposals = aes-sha1-modp1024   # 指定隧道1的密碼編譯演算法、認證演算法、DH分組，需與阿里雲隧道1 IPsec配置中的密碼編譯演算法、認證演算法、DH分組保持一致，group2對應的是modp1024。
            priority = 1                        # 指定隧道1的優先順序，優先使用主隧道上雲。
         }
      }
   }
  vco2 {                             # 添加IPsec-VPN隧道2的VPN配置
      version = 2                    # 指定IKE版本，需與阿里雲隧道2的IKE版本保持一致，2表示IKEv2。
      local_addrs  = 172.16.20.80    # eth0私網IP地址
      remote_addrs = 47.XX.XX.87     # 指定隧道2對端的IP地址為阿里雲隧道2的網關IP地址，即IPsec地址2。
      dpd_delay = 10
      rekey_time = 84600             # 指定隧道2的SA生存周期，需與阿里雲隧道2 IKE配置中的SA生存周期保持一致。
      over_time = 1800
      proposals = aes-sha1-modp1024  # 指定隧道2的密碼編譯演算法、認證演算法、DH分組，需與阿里雲隧道2 IKE配置中的密碼編譯演算法、認證演算法、DH分組保持一致，group2對應的是modp1024。
      encap = yes

      local {
         auth = psk                  # 本端認證方式選擇PSK方式，即預先共用金鑰方式。
         id = 120.XX.XX.202          # 本地公網出口IP，與阿里雲隧道2的RemoteId保持一致。
      }
      remote {
         auth = psk                  # 對端認證方式選擇PSK方式，即阿里雲使用預先共用金鑰方式。
         id = 47.XX.XX.87            # 阿里雲側IPsec地址2，需與阿里雲隧道2的LocalId保持一致。
      }
      children {
         vco_child2 {
            local_ts  = 172.16.0.0/16     # 本地側感興趣流，填寫本地私網網段172.16.0.0/16。
            remote_ts =  192.168.0.0/16   # 阿里雲側感興趣流，填寫VPC網段192.168.0.0/16。
            mode = tunnel
            rekey_time = 85500
            life_time = 86400        # 指定隧道2的SA生存周期，需與阿里雲隧道2 IPsec配置中的SA生存周期保持一致。
            dpd_action = restart
            start_action = start
            close_action = start
            esp_proposals = aes-sha1-modp1024     # 指定隧道2的密碼編譯演算法、認證演算法、DH分組，需與阿里雲隧道2 IPsec配置中的密碼編譯演算法、認證演算法、DH分組保持一致，group2對應的是modp1024。
            priority = 2                          # 指定隧道2的優先順序，隧道2的優先順序低於隧道1。
         }
      }
   }
}

secrets {
   ike-vco1 {
      id = 47.XX.XX.151               # 阿里雲側 VPN網關隧道1的公網IP地址
      secret = ChangeMe***            # 指定隧道1的預先共用金鑰，需與阿里雲隧道1的預先共用金鑰保持一致。
   }
   ike-vco2 {
      id = 47.XX.XX.87                # 阿里雲側 VPN網關隧道2的公網IP地址
      secret = ChangeMe***            # 指定隧道2的預先共用金鑰，需與阿里雲隧道2的預先共用金鑰保持一致。
   }
}

重啟strongSwan進程，重新載入strongSwan配置，查看隧道狀態。
```
sudo systemctl restart strongswan
swanctl --load-all
watch swanctl --list-sas
```

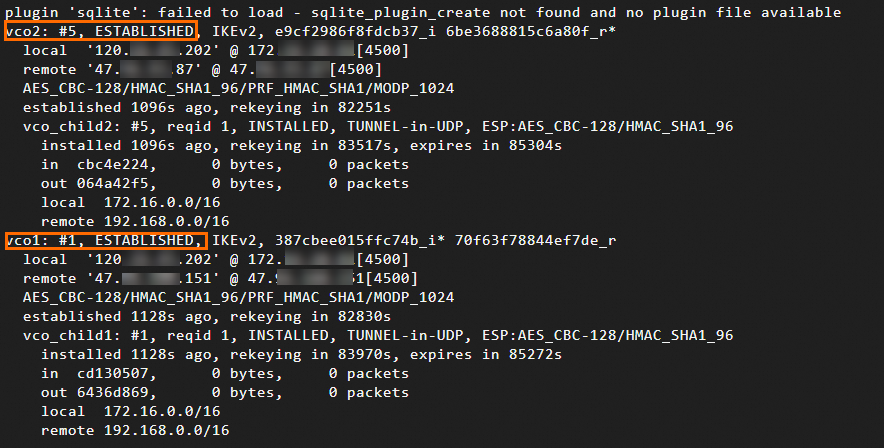

如下圖所示，strongSwan裝置和VPN網關之間已經成功建立IPsec-VPN串連，本地IDC和VPC之間已經可以互相通訊。

5. 驗證連通性和高可用性

驗證本地IDC和VPC之間的連通性。
使用本地IDC中的一台用戶端ping阿里雲VPC內的任意1台ECS，如果能ping通，則證明連通正常。
```
ping <VPC內1台ECS的地址>
```
驗證IPsec-VPN串連的高可用性。
1. 保持ping通的情況下，中斷IPsec-VPN串連下的主隧道。
  您可以通過修改IPsec串連主隧道的預先共用金鑰來中斷主隧道，主隧道兩端的預先共用金鑰不一致，則主隧道會中斷。
2. 中斷主隧道後，您可以通過ping命令觀察兩側的連通情況。您會發現ping流量在短暫中斷後，又重新恢複通訊。這表示在主隧道中斷後，流量自動通過備隧道進行通訊。

常見問題

IPsec串連綁定轉寄路由器情境下如何配置strongSwan裝置？

IPsec串連綁定轉寄路由器的情境下，strongSwan裝置側的配置與上文相同。推薦您使用BGP動態路由協議，配置完成後，可以在strongSwan裝置上看到通過BGP動態路由協議學習到的VPC側路由，IPsec-VPN串連的兩條隧道自動形成ECMP鏈路。等價路由

IKEv1版本，使用strongSwan建立IPsec-VPN串連時是否支援？

支援。

配置/etc/strongswan/swanctl/swanctl.conf檔案時，指定version = 1即可。

如何指定感興趣流？

配置/etc/strongswan/swanctl/swanctl.conf檔案時，在以下配置中指定具體網段即可。請確保阿里雲側IPsec串連也配置了感興趣流模式。

如果本機資料中心側或阿里雲側需要指定多個網段，strongSwan裝置和阿里雲IPsec串連均需要使用IKEv2版本。

children {
         vco_child1 {
            local_ts  = 192.168.20.0/24,192.168.50.0/24    # 本機資料中心網段。
            remote_ts = 10.0.0.0/16    # 阿里雲VPC側網段。
         }
}

strongSwan裝置網卡綁定了公網IP地址，如何配置？

對於非NAT的情境，也就是strongSwan裝置內部可見的地址為公網IP地址，僅需將/etc/strongswan/swanctl/swanctl.conf設定檔中每條隧道的local_addrs欄位改為公網IP地址即可，其他配置不變。

connections {
   vco1 {
      local_addrs  = 1.1.XX.XX     # 指定為strongSwan裝置網卡綁定的公網IP地址
   }
}

單隧道如何配置？

重要

如果您購買的VPN網關執行個體僅支援建立單隧道模式的IPsec-VPN串連，推薦您升級IPsec-VPN串連為雙隧道模式，雙隧道模式的IPsec-VPN串連支援可用性區域層級的容災，有效提高了網路的高可用性。

單擊此處查看單隧道配置樣本

單隧道配置樣本

情境樣本

IP地址規劃

本地IDC側

私網網段：10.0.0.0/16
strongSwan裝置，網卡eth0: 10.0.0.1，NAT映射公網出口1：1.1.XX.XX
說明
非NAT情境，請參見“strongSwan裝置網卡綁定了公網IP地址，如何配置？”。

阿里雲側

VPC網段：172.16.0.0/16
- 交換器1網段：172.16.1.0/24
- 交換器2網段：172.16.2.0/24
VPN網關
- IPsec地址：3.3.XX.XX
  說明
  建立VPN網關執行個體後，系統會自動為VPN網關執行個體分配IPsec地址。

VPN參數配置規劃

注意strongSwan裝置側和阿里雲側的配置要保持相同。

預先共用金鑰：ChangeMe***
IKE配置
- IKE版本：ikev2
- 協商模式：main
- 密碼編譯演算法：aes
- 認證演算法：sha1
- DH分組：group2
- SA生存周期（秒）：86400
IPsec配置：
- 密碼編譯演算法：aes
- 認證演算法：sha1
- DH分組：group2
- SA生存周期（秒）：86400

阿里雲側的準備工作

配置strongSwan裝置之前，請先根據情境樣本中的規劃，在阿里雲側完成建立VPN網關執行個體、建立使用者網關、建立IPsec串連、配置VPN網關路由的步驟。具體操作，請參見建立VPC到本機資料中心的串連（單隧道模式）。

建立IPsec串連時，隧道的路由模式選擇感興趣流模式：

本端網段填寫阿里雲側VPC的網段 172.16.0.0/16
對端網段填寫本地IDC側的私網網段 10.0.0.0/16

開始配置strongSwan裝置

說明

下文步驟以運行“CentOS Stream 9 64位作業系統”的strongSwan裝置為例。其他動作系統，請參考strongSwan的官方文檔。

1. 放通防火牆策略

放通strongSwan裝置的ESP協議（IP協議號50）、UDP500連接埠、UDP4500連接埠。

iptables -I INPUT -p 50 -j ACCEPT
iptables -I INPUT -p udp --dport 500 -j ACCEPT
iptables -I INPUT -p udp --dport 4500 -j ACCEPT

2. 開啟流量轉寄功能

echo 1 > /proc/sys/net/ipv4/ip_forward

重要

上述命令為臨時性命令，strongSwan裝置重啟後需重新設定該命令。您可以參見以下內容永久開啟strongSwan裝置的流量轉寄功能。

單擊查看永久配置。

開啟/etc/sysctl.conf檔案。
```
vi /etc/sysctl.conf
```
在檔案中添加如下配置。
```
net.ipv4.ip_forward = 1
```
使配置生效。
```
sudo sysctl -p
```

3. 安裝strongSwan軟體

dnf install epel-release -y
dnf install strongswan-5.9.10 -y

4. 配置隧道

基於strongSwan感興趣流進行配置。

備份原始strongSwan設定檔

mv /etc/strongswan/swanctl/swanctl.conf /etc/strongswan/swanctl/swanctl.conf.bak

建立strongSwan設定檔
```
vi /etc/strongswan/swanctl/swanctl.conf
```

根據情境樣本中的規劃，添加並儲存如下配置

connections {
   vco1 {                            # 添加IPsec-VPN隧道1的VPN配置
      version = 2                    # 指定IKE版本，需與阿里雲隧道1的IKE版本保持一致，2表示IKEv2。
      local_addrs  = 10.0.0.1        # 本地網卡的ip地址
      remote_addrs = 3.3.XX.XX       # 指定隧道1對端的IP地址為阿里雲隧道1的網關IP地址，即IPsec地址1。
      dpd_delay = 10
      rekey_time = 84600             # 指定隧道1的SA生存周期，需與阿里雲隧道1 IKE配置中的SA生存周期保持一致。
      over_time = 1800
      proposals = aes-sha1-modp1024  # 指定隧道1的密碼編譯演算法、認證演算法、DH分組，需與阿里雲隧道1 IKE配置中的密碼編譯演算法、認證演算法、DH分組保持一致，group2對應的是modp1024。
      encap = yes

      local {
         auth = psk                  # 本段認證方式選擇PSK模式，即預先共用金鑰方式。
         id = 1.1.XX.XX              # 公網出口IP，與阿里雲隧道1的RemoteId保持一致。
      }
      remote {
         auth = psk                  # 對端認證方式選擇PSK方式，即阿里雲使用預先共用金鑰方式。
         id = 3.3.XX.XX              # 阿里雲側IPsec地址，需與阿里雲隧道1的LocalId保持一致。
      }
      children {
         vco_child1 {
            local_ts  = 10.0.0.0/16    # 阿里雲目的路由模式對應的感興趣流是0.0.0.0/0。
            remote_ts = 172.16.0.0/16    # 阿里雲目的路由模式對應的感興趣流是0.0.0.0/0。
            mode = tunnel
            rekey_time = 85500
            life_time = 86400        # 指定隧道1的SA生存周期，需與阿里雲隧道1 IPsec配置中的SA生存周期保持一致。
            dpd_action = restart
            start_action = start
            close_action = start
            esp_proposals = aes-sha1-modp1024   # 指定隧道1的密碼編譯演算法、認證演算法、DH分組，需與阿里雲隧道1 IPsec配置中的密碼編譯演算法、認證演算法、DH分組保持一致，group2對應的是modp1024。
         }
      }
   }

}

secrets {
   ike-vco1 {
      id = 3.3.XX.XX               # 阿里雲側 VPN網關隧道1的公網IP地址
      secret = ChangeMe***            # 指定隧道1的預先共用金鑰，需與阿里雲隧道1的預先共用金鑰保持一致。
   }
}

重啟strongSwan進程，重新載入strongSwan配置
```
systemctl restart strongswan
swanctl --load-all
```
查看隧道狀態
```
watch swanctl --list-sas
```
如圖，strongSwan裝置和VPN網關之間已經正常建立了IPsec-VPN串連。

5. 驗證

驗證strongSwan裝置和VPC之間的連通性：

在strongSwan裝置ping阿里雲VPC內的任意1台ECS，如果能Ping通，則證明連通正常。

ping <VPC內1台ECS的地址>
