CloudFlow：Simple Message Queue (formerly MNS)主題整合和訊息發布

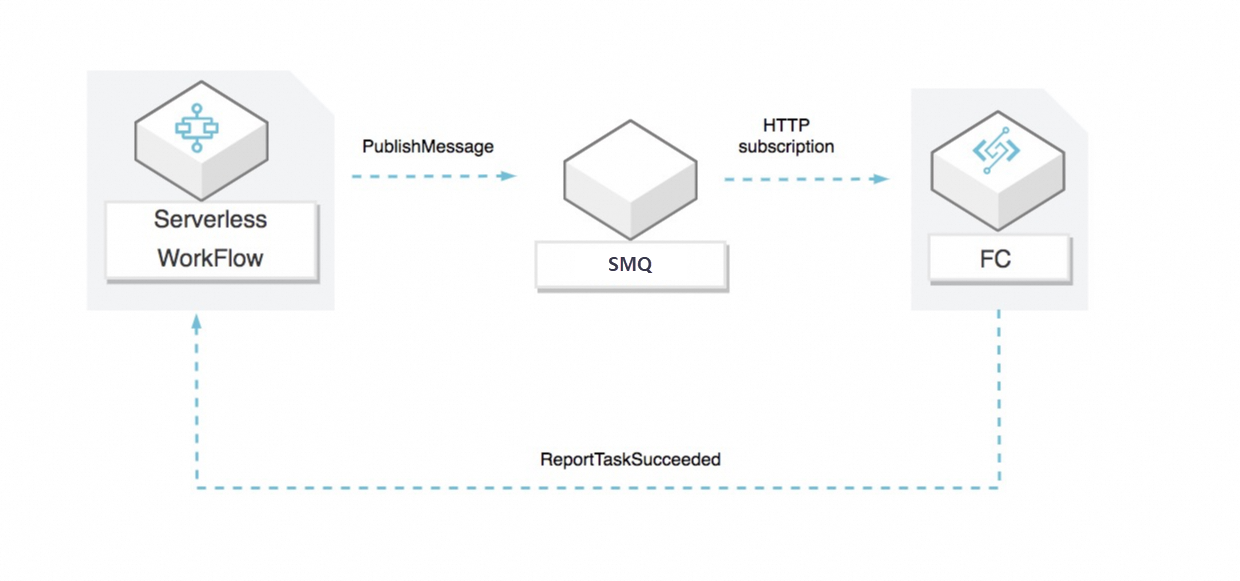

架構原理

應用部署後執行流程如下：

1. 執行工作流程，任務步驟發布訊息到MNS主題。任務步驟的TaskToken會被放入訊息體一起發送到主題。

2. 工作流程工作步驟暫停執行，等待任務回調。

3. Simple Message Queue (formerly MNS)主題接收到訊息後，將訊息和TaskToken通過HTTP推送發送到Function ComputeFC的函數HTTP觸發器，觸發函數執行。

4. Function Compute函數最終擷取到TaskToken，並調用ReportTaskSucceeded - 彙報指定的任務執行成功來報告工作狀態。

5. 流程繼續執行。

部署應用

1. 登入Serverless工作流程控制台。

2. 在流程頁面，單擊建立流程。

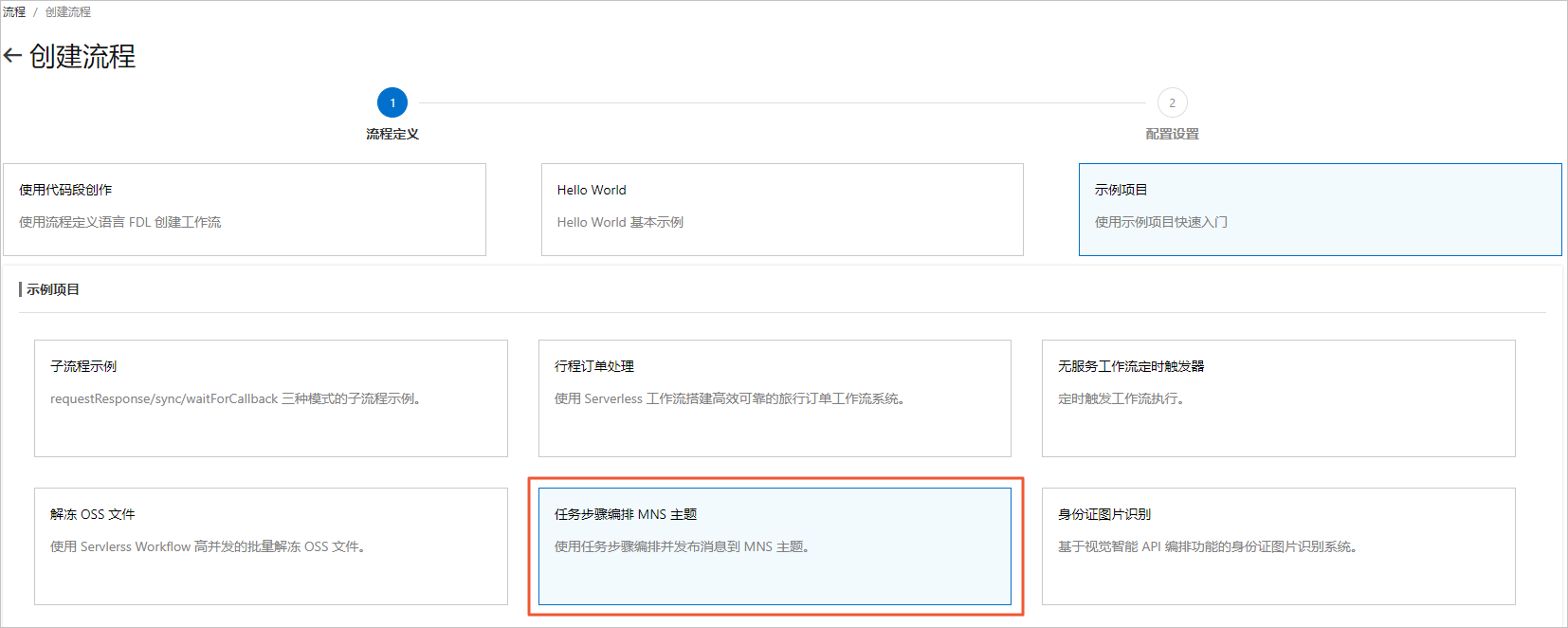

3. 在建立流程頁面，選擇樣本專案 > 任務步驟編排Simple Message Queue (formerly MNS)主題模板，單擊下一步。

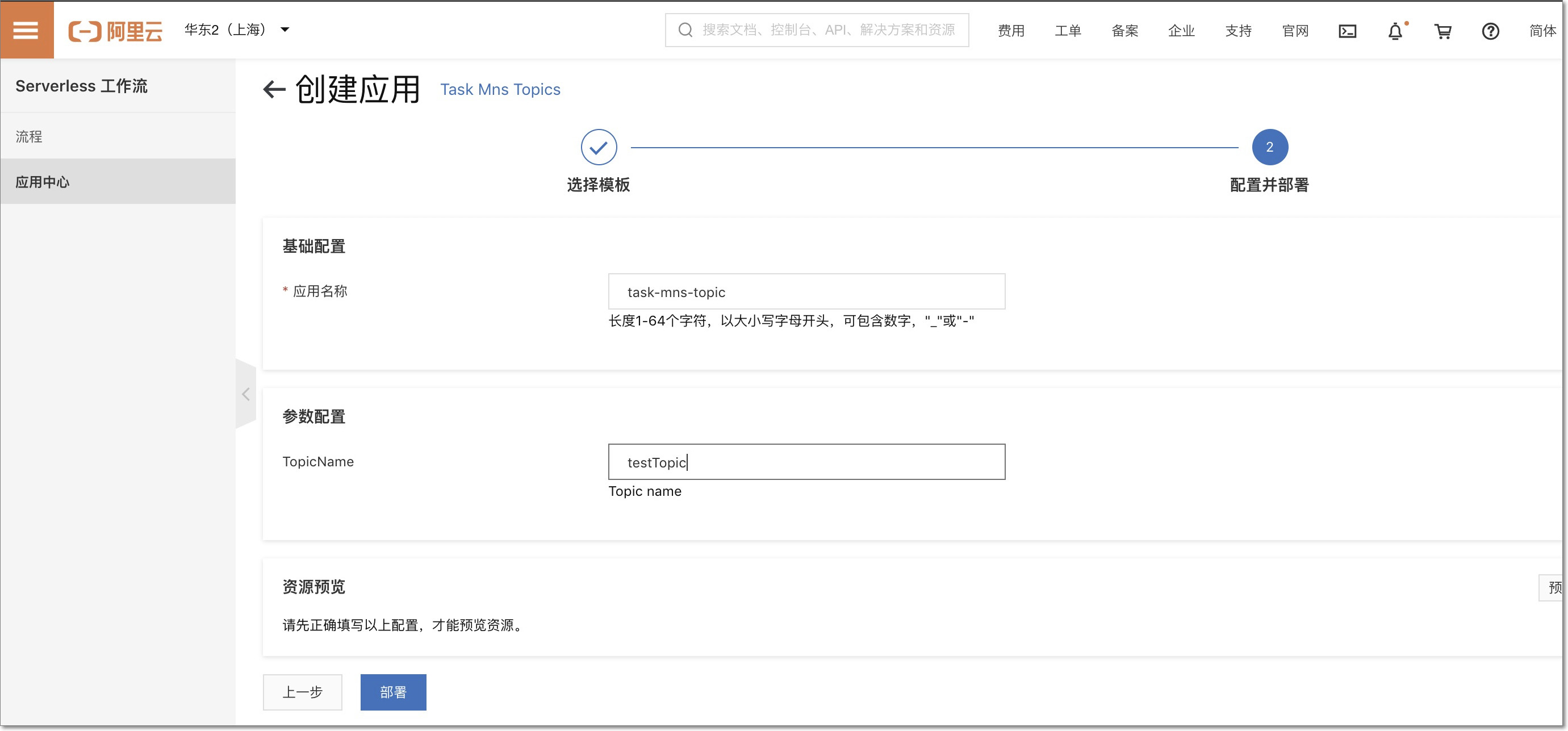

4. 在建立應用頁面，配置相關資訊，建立模板對應的應用，並單擊部署。



   • 應用程式名稱：自訂參數，同一帳號下必須唯一。

   • TopicName：自訂參數，如果對應Simple Message Queue (formerly MNS)主題不存在會自動建立。

   單擊部署後，會顯示應用下建立的所有資源。

5. 執行工作流程。

   執行以下命令。

   {
      "messageBody": "hello world"
   }

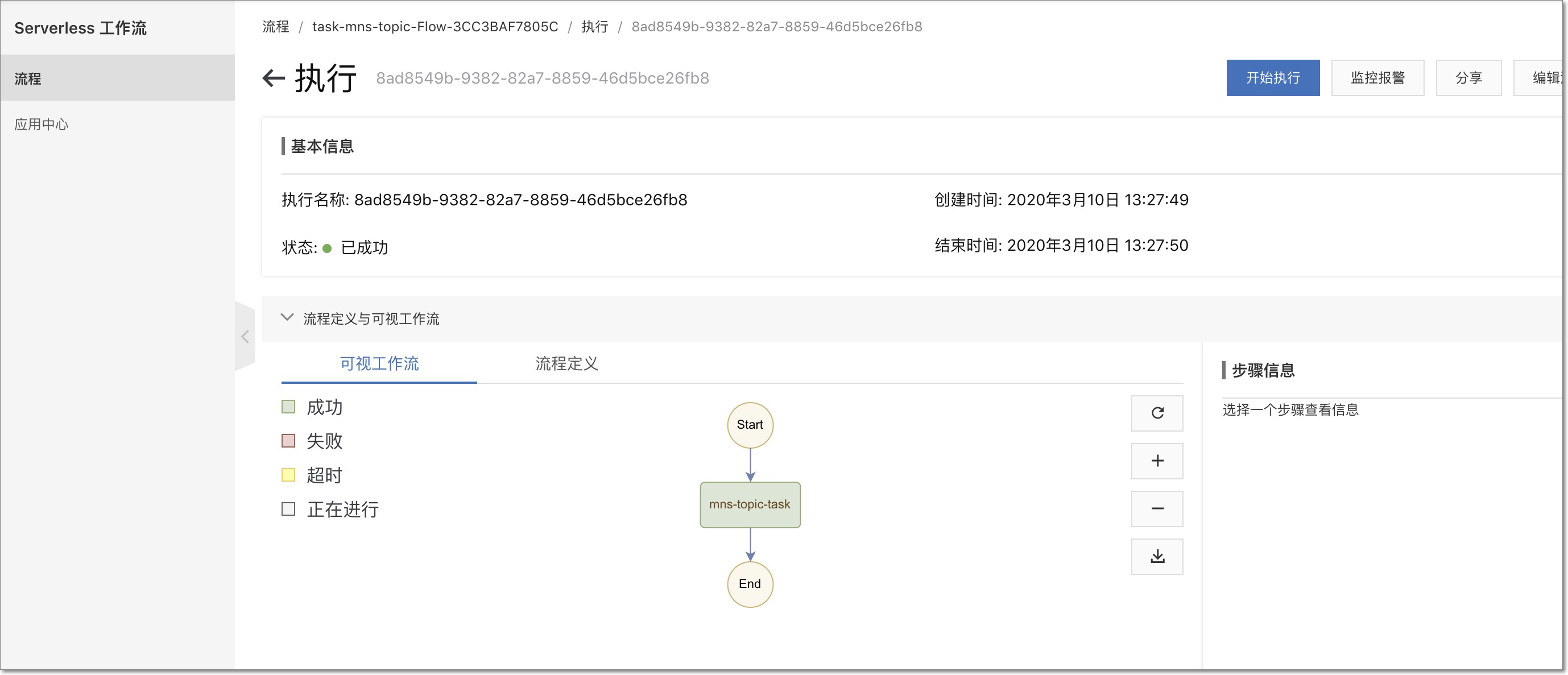

   執行成功後，您可以看到執行結果的狀態。



應用代碼

1. 編排Simple Message Queue (formerly MNS)主題的工作流程。

   將任務步驟回調的TaskToken封裝在訊息的MessageBody中，用於後續的回調。outputMappings中讀取ReportTaskSucceeded設定的output。

   version: v1
   type: flow
   steps:
    - type: task
    name: mns-topic-task
    resourceArn: acs:mns:::/topics/<topic>/messages
    pattern: waitForCallback
    inputMappings:
    - target: messageBody
    source: $input.messageBody
    - target: taskToken
    source: $context.task.token
    outputMappings:
    - target: status
    source: $local.status
    serviceParams:
    MessageBody: $

2. 回調任務步驟的FC函數。

   讀取MessageBody中封裝的TaskToken，回調任務狀態設定output為{"status":"success"}。

   def handler(environ, start_response):
    # Get request body
    try:
    request_body_size = int(environ.get('CONTENT_LENGTH',
   0))
    except ValueError:
    request_body_size = 0
    request_body =
   environ['wsgi.input'].read(request_body_size)
    print('Request body:
   {}'.format(request_body))

    body = json.loads(request_body)
    message_body_str =
   body['Message']

    # Read MessageBody and TaskToken from
   message body
    message_body =
   json.loads(message_body_str)
    task_token =
   message_body['taskToken']
    ori_message_body =
   message_body['messageBody']
    print('Task token: {}\norigin message
   body: {}'.format(task_token, ori_message_body))

    # Init fnf client use sts token
    context = environ['fc.context']
    creds = context.credentials
    sts_creds =
   StsTokenCredential(creds.access_key_id, creds.access_key_secret, creds.security_token)
    fnf_client =
   AcsClient(credential=sts_creds, region_id=context.region)

    # Report task succeeded to serverless
   workflow
    req =
   ReportTaskSucceededRequest()
    req.set_TaskToken(task_token)
    req.set_Output('{"status":
   "success"}')
    resp =
   fnf_client.do_action_with_exception(req)
    print('Report task response:
   {}'.format(resp))

    # Response to http request
    status = '200 OK'
    response_headers = [('Content-type',
   'text/plain')]
    start_response(status,
   response_headers)
    return [b'OK']

更多資訊

任務步驟編排Simple Message Queue (formerly MNS)主題應用的更多資訊，請參見task-mns-topics應用代碼。
