CloudFlow：輸入和輸出

流程和步驟

通常流程的多個步驟之間需要傳遞資料。和函數式程式設計語言類似，FDL的步驟類似於函數，它接受輸入（Input），並返回輸出（Output），輸出會儲存在父步驟（調用者）的本地（Local）變數裡。其中，輸入和輸出的類型必須是JSON對象格式，本地變數的類型因步驟而異。例如任務步驟把調用Function Compute函數的返回結果作為本地變數，並行步驟把它所有分支的輸出（數組）作為本地變數。步驟的輸入、輸出和本地變數總大小不能超過32 KiB，否則會導致流程執行失敗。

如果一個步驟包含另一個步驟，則稱外層步驟為父步驟，被包含步驟為子步驟。最外層步驟的父步驟是流程。如果兩個步驟的父步驟相同，則這兩個步驟是同級步驟。

流程和步驟都有輸入、輸出和本地變數。他們的轉換關係如下：

• 步驟輸入映射（inputMappings）將父步驟的輸入和本地變數映射為子步驟的輸入。
• 步驟輸出映射（outputMappings）將當前步驟的輸入和本地變數映射為當前步驟的輸出。
• 流程輸入映射（inputMappings）將使用者執行流程時的輸入映射為流程的輸入。
• 流程輸出映射（outputMappings）將流程輸入和本地變數映射為流程的輸出。

一個父步驟的本地變數儲存了其所有子步驟輸出的合并，如果輸出中有同名索引值，則後執行步驟會覆蓋前執行步驟的結果。在大多數情況下，您不需要指定輸入和輸出映射，而使用預設的映射行為。他們的轉換關係如下：

• 在不指定輸入映射情況下，子步驟的輸入是其父步驟輸入和父步驟本地變數的合并（如果本地變數和輸入有同名索引值，則本地變數會覆蓋輸入）。
• 在不指定輸出映射情況下，除並行步驟和並行迴圈步驟外的其它步驟都會將本地變數作為輸出。

如果您想更好地控制輸入和輸出，則需要瞭解詳細的映射規則。

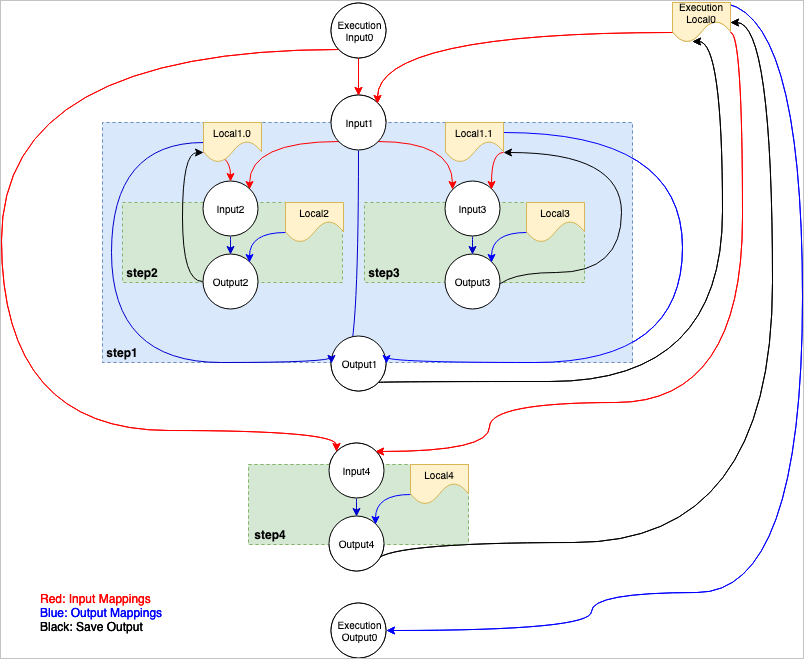

下面樣本流程的輸入輸出映射如圖所示。其中step1是step2和step3的父步驟。step1和step4是最外層步驟。

version: v1
type: flow
steps:
  - type: parallel
    name: step1
    branches:
      - steps:
        - type: pass
          name: step2
      - steps:
        - type: pass
          name: step3
  - type: pass
    name: step4

為了便於理解，這些映射可以用下面的代碼描述。

func flow(input0 Input) (output0 Output) {
  local0 := {}
  input1 := buildInput(step1InputMappings, input0, local0)
  output1 := step1(input1)
  save(local0, output1)
  input4 := buildInput(step4InputMappings, input0, local0)
  output4 := step4(input4)
  save(local0, output4)
  return buildOutput(flowOutputMappings, input0, local0)
}
func step1(input1 Input) (output1 Output) {
  local10 := {}
  input2 := buildInput(step2InputMappings, input1, local10)
  output2 := step2(input2)
  save(local10, output2)
  local11 := {}
  input3 := buildInput(step3InputMappings, input1, local11)
  output3 := step3(input3)
  save(local11, output3)
  return buildOutput(step1OutputMappings, [local10, local11])
}
func step2(input2 Input) (output2 Output) {
}
func step3(input3 Input) (output3 Output) {
}
func step4(input4 Input) (output4 Output) {
}

在這個例子中，流程包含了兩個子步驟：step1和step4。step1是一個並行步驟，它包含step2和step3兩個子步驟。

1. 系統在開始執行流程時，根據流程的輸入映射將StartExecution輸入轉換為流程輸入（input0）。
2. 在flow開始時，其local0為空白。
3. 系統根據step1的輸入映射（step1InputMappings）來為它準備輸入input1，映射的源來自flow的輸入input0和本地變數local0。
4. 調用step1，傳入輸入input1，step1返回輸出output1。
   • 在step1開始時，其local0為空白 。因為step1是一個並行步驟，所以每個分支都對應一個本地變數，從而避免並發訪問的問題。
   • 系統根據step2的輸入映射（step2InputMappings）來為它準備輸入input2，映射的源來自step1的輸入input1和本地變數local10。
   • 調用step2，傳入輸入input2，step2返回輸出output2。
   • 系統將step2的輸出儲存到step1的本地變數local10。
   • 同樣的，系統調用step3並將結果儲存在step1的本地變數local11。
5. 系統將step1的輸出儲存到flow的本地變數local0。
6. 類似的，系統根據step4的輸入映射來為它準備輸入input4，映射的源來自flow的輸入input0和本地變數local0。
   說明 這時的本地變數local0可能已經包含了step1的輸出，從而實現了step1和step4的資料傳遞。
7. 調用step4，傳入輸入input4，step4返回輸出output4。
8. 系統將step4的輸出儲存到flow的本地變數local0。
9. 最後，系統根據流程的輸出映射將local0轉換為流程輸出。

類型定義

輸入映射和輸出映射都是由target和source組成的數群組類型，其中source定義了參數來源，根據不同的映射取值不同，例如$input.key表示參數來自輸入input的$.key所對應的值，target定義了目標參數名稱。 當source以$開始表示該值通過JSON Path方式指定（可以通過這個工具調試JSON Path），系統會根據該路徑解析為具體值，否則認為該值是常量類型。

• 來源（Source）

  來源支援使用常量作為source值，可以使用數字（number）、字串（string）、布爾（boolean）、數組（array）、對象（object）或者null類型。

  下面樣本映射的source使用了不同類型的常量，其產生的輸出如下所示。

  outputMappings:
    - target: int_key
      source: 1
    - target: bool_key
      source: true
    - target: string_key
      source: abc
    - target: float_key
      source: 1.234
    - target: null_key
      source: null
    - target: array1
      source: [1, 2, 3]
    - target: array2
      source:
        - 1
        - 2
        - 3
    - target: object1
      source: {a: b}
    - target: object2
      source:
        a:

  {
    "array1": [1, 2, 3],
    "array2": [1, 2, 3],
    "bool_key": true,
    "float_key": 1.234,
    "int_key": 1,
    "null_key": null,
    "object1": {
      "a": "b"
    },
    "object2": {
      "a": "b"
    },
    "string_key": "abc"
  }

• 目標

  目標只能是一個字串類型常量。

輸入映射

輸入映射將父步驟的輸入（$input）、父步驟的本地變數（$local）、或者常量轉換為子步驟的輸入。如果沒有指定輸入映射，父步驟的輸入和父步驟的本地變數合并後會被當做子步驟的輸入。如果父步驟的輸入和父步驟的本地變數中有相同名稱，則新的輸入中採用本地變數中的名或值。

inputMappings:
  - target: key1
    source: $input.key1
  - target: key2
    source: $local.key2
  - target: key3
    source: literal

{
"key1":"value1"
}

{
"key2":"value2"
}

inputMappings:
  - target: key1
    source: $input.key1
  - target: key2
    source: $local.key2
  - target: key3
    source: literal

{
"key1":"value1"
"key2":"value2"
"key3":"literal"
}

{
"key1":"value1"
}

{
"key2":"value2"
}

{
"key1":"value1"
"key2":"value2"
}

{
"key1":"value1"
}

{
"key1":"value2"
}

{
"key1":"value2"
}

輸出映射

輸出映射將當前步驟的輸入（$input）、本地變數（$local）、或者常量轉換為本地步驟的輸出。如果沒有指定輸出映射，對於選擇步驟和迴圈步驟，它們的本地變數會被當做其輸出，任務步驟會將具體任務執行結果作為輸出。由於並行（Parallel）和並行迴圈（ForEach）步驟的本地變數是數群組類型，所以您需要定義輸出映射將數群組轉換結果成JSON對象格式，預設不會輸出它們的本地變數。具體介紹可參見步驟描述。

outputMappings:
  - target: key1
    source: $input.key1
  - target: key2
    source: $local.key2
  - target: key3
    source: literal

{
"key1":"value1"
}

{
"key2":"value2"
}

outputMappings:
  - target: key1
    source: $input.key1
  - target: key2
    source: $local.key2
  - target: key3
    source: literal

{
"key1":"value1"
"key2":"value2"
"key3":"literal"
}

{
"key1":"value1"
}

[
  {
    ”key2”:”value2.1”
  },
  {
    ”key2”:”value2.2”
  }
]

outputMappings:
  - target: key1
    source: $input.key1
  - target: key2
    source: $local[*].key2
  - target: key3
    source: literal

{
  ”key1”:”value1”,
  ”key2”:[“value2.1”,”value2.2”],
  ”key3”:”literal”
}

{
"key1":"value1"
}

{
"key2":"value2"
}

{
"key2":"value2"
}

輸出如何儲存到父步驟本地變數

子步驟的輸出（$output）會被併入父步驟的本地變數。如果二者有重複名稱，則輸出中的名或值會覆蓋本地變數相應名或值。

{
"key1":"value1"
}

{
"key2":"value2"
}

  {
    ”key1”:”value1”
  },
  {
    ”key2”:”value2”
  }

{
"key1":"value11"
}

  {
    ”key1”:”value1”
  },
  {
    ”key2”:”value2”
  }

  {
    ”key1”:”value11”
  },
  {
    ”key2”:”value2”
  }
