    該方案將部署在 ACK 容器叢集，且已經進行 OpenTelemetry SDK 埋點的應用，通過阿里雲可觀測監控 Prometheus 版實現指標全面監控。統一採集 OTel 原生指標、業務自訂埋點指標和 Trace Span 轉化的指標，實現應用全面監控。將 Trace 資料轉換為指標，可以有效降低資料攝取量。

    OpenTelemetry 概述

    OpenTelemetry（簡稱 OTel）是一個開源的可觀測性架構，提供統一的 API、SDK 和工具，用於產生、收集和匯出分布式系統的遙測資料（包括指標（Metrics）、追蹤（Traces）和日誌（Logs））。其核心目標是解決不同工具和系統之間的可觀測性資料片段化問題。

    OpenTelemetry 的指標（Metrics）是量化系統行為的結構化資料，用於監控系統效能和健康狀態。指標來源取決於不同語言的 SDK 或 Agent 埋點。以 Java 應用為例，通常指標包括：JVM 標準指標、使用者自埋點指標和 Trace 資料轉換的指標。

    OpenTelemetry 的指標設計與 Prometheus 相容，通過 OpenTelemetry Collector 可以將指標轉換為 Prometheus 格式，從而無縫對接阿里雲可觀測監控 Prometheus 版。

    OpenTelemetry Collector 的作用

    OpenTelemetry Collector 是一個可擴充的資料處理管道，負責從資料來源（如應用、服務）收集遙測資料，並將其轉換為目標系統（如 Prometheus）所需的格式。

    資料收集

    應用通過 OpenTelemetry SDK 產生指標資料，通過 OTLP（OpenTelemetry Protocol） 或其他協議（如 Prometheus 原生協議）發送到 Collector。

    資料轉換

    在社區 Collector 擴充中，您可以使用以下兩種 Exporter 將 OTel 指標轉換為 Prometheus 格式。

    • Prometheus Exporter 將 OpenTelemetry 指標轉換為 Prometheus 格式，並提供端點供 Prometheus Agent 來抓取資料。

      1. 指標名稱映射：將 OpenTelemetry 指標名稱轉換為 Prometheus 相容的格式。

      2. 標籤處理：保留或重新命名標籤以符合 Prometheus 的命名規則。

      3. 資料類型轉換：

        • gauge → Prometheus gauge

        • sum → Prometheus counter 或 gauge（根據 Monotonic 屬性）

        • histogram → Prometheus histogram（通過 bucket 和 sum 子指標）

        參考配置如下，此配置意味著在 1234連接埠上提供指標抓取 Endpoint。

        exporters:
  prometheus:
    endpoint: "0.0.0.0:1234"
    namespace: "acs"
    const_labels:
      label1: value1
    send_timestamps: true
    metric_expiration: 5m
    enable_open_metrics: true
    add_metric_suffixes: false
    resource_to_telemetry_conversion:
      enabled: true

    • Prometheus Remote Write Exporter 將 OpenTelemetry 指標轉換為 Prometheus 格式，並直接通過 RemoteWrite 協議寫入目標 Prometheus 服務。

      與 Prometheus Exporter 一樣，該 Exporter 同樣會進行資料格式的轉換。參考配置如下：

      exporters:
  prometheusremotewrite:
    endpoint: http://<Prometheus Endpoint>/api/v1/write
    namespace: "acs"
    resource_to_telemetry_conversion:
      enabled: true
    timeout: 10s
    headers:
      Prometheus-Remote-Write-Version: "0.1.0"
    external_labels:
      data-mode: metrics

    在 ACK 叢集中部署的應用最佳實務

    一、阿里雲 Prometheus 服務準備

    • 叢集已開啟 Prometheus 監控

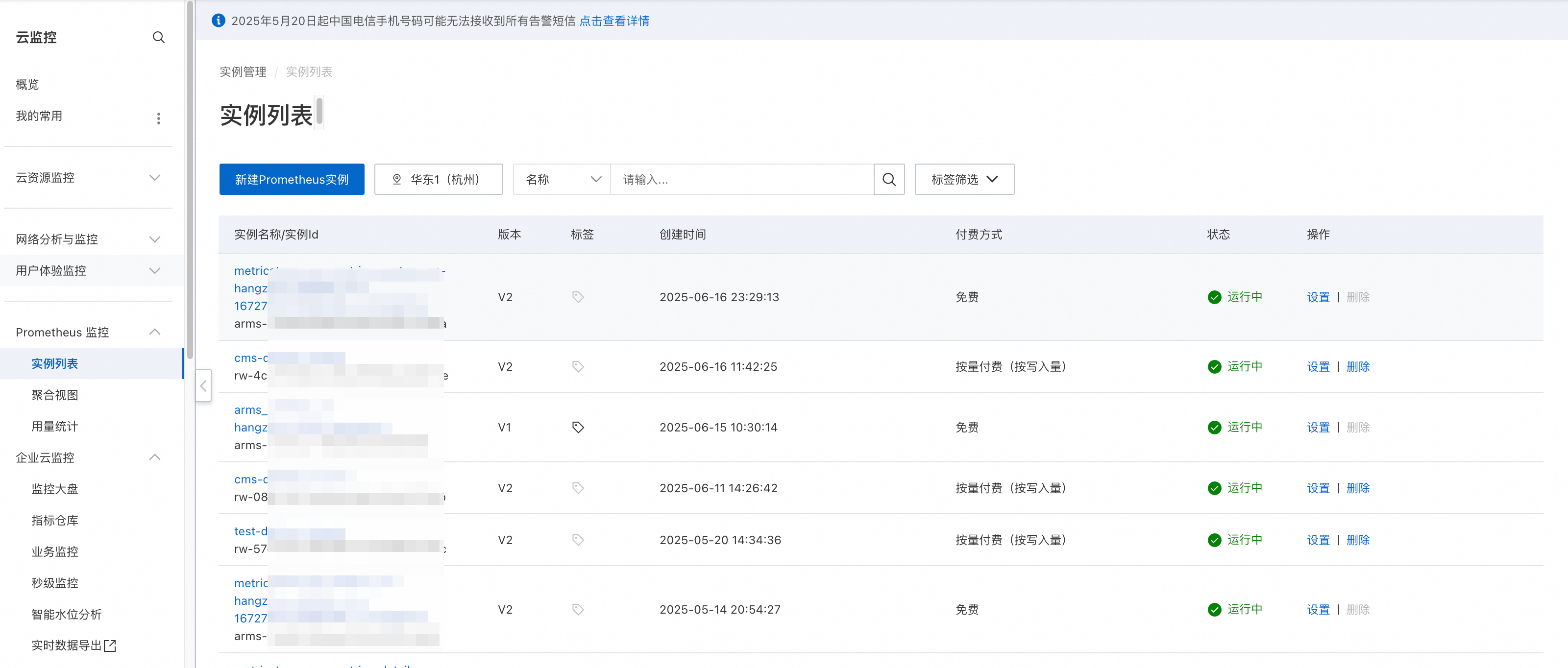

      如果您的 ACK 叢集已經開啟 Prometheus 監控，那麼 Prometheus 執行個體已經存在。您可以登入CloudMonitor控制台，在Prometheus 監控 > 執行個體列表頁面，查詢與 ACK 容器叢集名稱一致的 Prometheus 執行個體。image

    • 叢集未開啟 Prometheus 監控

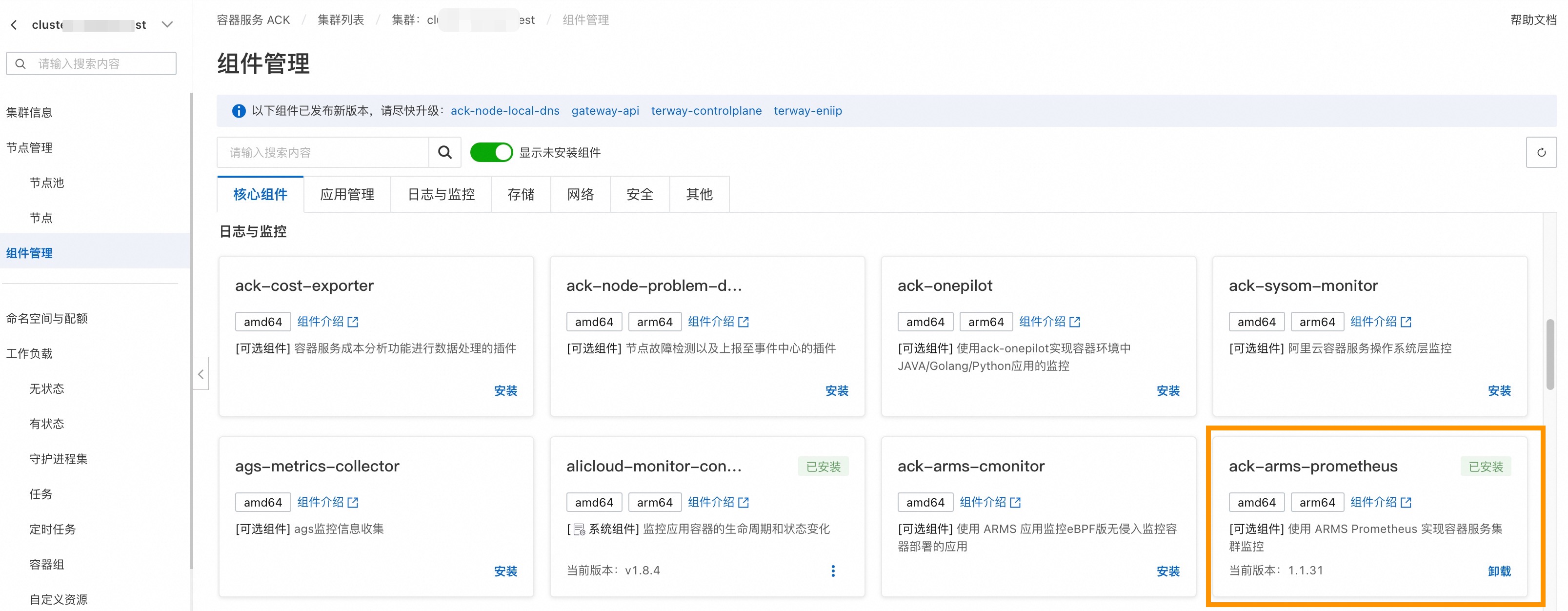

      您可以登入Container Service管理主控台，單擊目的地組群，然後在組件管理頁面安裝 ack-arms-prometheus 組件，安裝後會自動開啟叢集的 Prometheus 監控。58

    二、Collector 部署（SideCar 模式）

    由於指標統計計算要求同一個 Pod 執行個體的 Metric 或 Trace 到達同一個 Collector，採用 Gateway 模式部署需要處理負載平衡，相對複雜。因此建議您直接採用 SideCar 模式部署 Collector。

    使用 Prometheus Exporter 模式

    說明

    該方式的好處是使用者不需要處理 Prometheus 的寫入鏈路鑒權相關事項，同時可以調整採集配置來調整指標採集時間間隔。

    部署架構圖
    部署配置參考
    # Kubernetes Deployment 樣本
apiVersion: apps/v1
kind: Deployment
spec:
  template:
    metadata:
      labels:
        # Pod 上打入特定標籤，通常以應用資訊來命名，方便後續配置指標採集
        observability: opentelemetry-collector
    spec:
      volumes:
      - name: otel-config-volume
        configMap:
          # 該配置通過下述的 Collector 配置參考建立
          name: otel-config
      containers:
        - name: app
          image: your-app:latest
          env:
            - name: OTEL_EXPORTER_OTLP_ENDPOINT
              value: http://localhost:4317
        - name: otel-collector
          # 可直接使用我們提供的 Collector 鏡像（包含了Prometheus相關擴充外掛程式）
          # 根據地區資訊，替換鏡像名稱中的regionId
          image: registry-<regionId>.ack.aliyuncs.com/acs/otel-collector:v0.128.0-7436f91
          args: ["--config=/etc/otel/config/otel-config.yaml"]
          ports:
            - containerPort: 1234  # Prometheus 端點
              name: metrics
          volumeMounts:
          - name: otel-config-volume
            mountPath: /etc/otel/config
    Collector 配置參考
    說明

    請根據應用請求量配置 Collector 的資源限制（CPU/Memory），使其可以正常處理所有資料。

    apiVersion: v1
kind: ConfigMap
metadata:
  name: otel-config
  namespace: <app-namespace>
data:
  otel-config.yaml: |
    extensions:
      zpages:
        endpoint: localhost:55679

    receivers:
      otlp:
        protocols:
          grpc:
            endpoint: 0.0.0.0:4317
          http:
            endpoint: 0.0.0.0:4318

    processors:
      batch:
      memory_limiter:
        # 75% of maximum memory up to 2G
        limit_mib: 1536
        # 25% of limit up to 2G
        spike_limit_mib: 512
        check_interval: 5s
      resource:
        attributes:
          - key: process.runtime.description
            action: delete
          - key: process.command_args
            action: delete
          - key: telemetry.distro.version
            action: delete
          - key: telemetry.sdk.name
            action: delete
          - key: telemetry.sdk.version
            action: delete
          - key: service.instance.id
            action: delete
          - key: process.runtime.name
            action: delete
          - key: process.runtime.description
            action: delete
          - key: process.pid
            action: delete
          - key: process.executable.path
            action: delete
          - key: process.command.args
            action: delete
          - key: os.description
            action: delete
          - key: instance
            action: delete
          - key: container.id
            action: delete

    connectors:
      spanmetrics:
        histogram:
          explicit:
            buckets: [0.001, 0.005, 0.01, 0.05, 0.1, 0.5, 1, 5, 10]
        dimensions:
          - name: http.method
            default: "GET"
          - name: http.response.status_code
          - name: http.route
            # 自訂 Attribute
          - name: user.id
        metrics_flush_interval: 15s
        exclude_dimensions:
        metrics_expiration: 3m
        events:
          enabled: true
          dimensions:
          - name: default
            default: "GET"


    exporters:
      debug:
        verbosity: detailed
      prometheus:
        endpoint: "0.0.0.0:1234"
        namespace: "acs"
        const_labels:
          label1: value1
        send_timestamps: true
        metric_expiration: 5m
        enable_open_metrics: true
        add_metric_suffixes: false
        resource_to_telemetry_conversion:
          enabled: true


    service:
      pipelines:
        logs:
          receivers: [otlp]
          exporters: [debug]
        traces:
          receivers: [otlp]
          processors: [resource]
          exporters: [spanmetrics]
        metrics:
          receivers: [otlp]
          processors: [memory_limiter, batch]
          exporters: [prometheus]
        metrics/2:
          receivers: [spanmetrics]
          exporters: [prometheus]

      extensions: [zpages]

    該配置的含義是處理寫入的 Metrics 和 Traces 資料，通過 resource類型的 processors丟棄通常不關心的環境 Attributes，防止指標資料量過大。通過 spanmetrics將 Span 關鍵統計資料轉換為指標。

    配置採集任務
    apiVersion: monitoring.coreos.com/v1
kind: PodMonitor
metadata:
  name: opentelemetry-collector-podmonitor
  namespace: default
  annotations:
    arms.prometheus.io/discovery: "true"
spec:
  selector:
    matchLabels:
      observability: opentelemetry-collector
  podMetricsEndpoints:
  - port: metrics
    interval: 15s
    scheme: http
    path: /metrics

    使用 Prometheus RemoteWrite Exporter 模式

    說明

    • 該方式適用於資料量較大，採集不穩定情境，由 Collector 直接寫入到 Prometheus 執行個體。

    • 配置相對複雜，需要自行處理資料寫入鏈路配置。

    部署架構圖
    寫入資料鏈路準備

    由於該方式是由 Collector 直接寫入資料到 Prometheus 執行個體，因此首先需要擷取 Prometheus 的 Endpoint 和認證資訊。

    • Endpoint 擷取

      您可以登入通過CloudMonitor控制台，在Prometheus 監控 > 執行個體列表頁面，尋找叢集對應的 Prometheus 執行個體（通常Prometheus 執行個體 ID 與 ACK 叢集 ID 一致，執行個體名稱與容器叢集名稱一致）。單擊目標執行個體名稱，在設定頁面，尋找 Remote Write 地址，擷取其中的內網地址待用。57

    • 認證資訊擷取

      您有以下兩種方案可以選擇：

      • V2 版本 Prometheus 執行個體支援配置免密策略，針對叢集當前 VPC 內網支援免密寫入。

      • 分配指標資料寫入子帳號，並分配 AliyunPrometheusMetricWriteAccess 系統角色許可權，擷取該子帳號的 AK/SK 分別作為寫入的帳號和密碼。

    部署配置參考

    Collector 部署配置與使用 Prometheus Exporter 模式一致，請直接參考上述Prometheus Exporter 部署配置。

    Collector 配置參考
    apiVersion: v1
kind: ConfigMap
metadata:
  name: otel-config
  namespace: <app-namespace>
data:
  otel-config.yaml: |
    extensions:
    zpages:
      endpoint: localhost:55679

    receivers:
      otlp:
        protocols:
          grpc:
            endpoint: 0.0.0.0:4317
          http:
            endpoint: 0.0.0.0:4318

    processors:
      batch:
      memory_limiter:
        # 75% of maximum memory up to 2G
        limit_mib: 1536
        # 25% of limit up to 2G
        spike_limit_mib: 512
        check_interval: 5s
      resource:
        attributes:
          - key: process.runtime.description
            action: delete
          - key: process.command_args
            action: delete
          - key: telemetry.distro.version
            action: delete
          - key: telemetry.sdk.name
            action: delete
          - key: telemetry.sdk.version
            action: delete
          - key: service.instance.id
            action: delete
          - key: process.runtime.name
            action: delete
          - key: process.runtime.description
            action: delete
          - key: process.pid
            action: delete
          - key: process.executable.path
            action: delete
          - key: process.command.args
            action: delete
          - key: os.description
            action: delete
          - key: instance
            action: delete
          - key: container.id
            action: delete

    connectors:
      spanmetrics:
        histogram:
          explicit:
            buckets: [0.001, 0.005, 0.01, 0.05, 0.1, 0.5, 1, 5, 10]
        dimensions:
          - name: http.method
            default: "GET"
          - name: http.response.status_code
          - name: http.route
            # 自訂 Attribute
          - name: user.id
        metrics_flush_interval: 15s
        exclude_dimensions:
        metrics_expiration: 3m
        events:
          enabled: true
          dimensions:
          - name: default
            default: "GET"


    exporters:
      debug:
        verbosity: detailed
      prometheusremotewrite:
        # 這裡替換為 Prometheus RemoteWrite 內網地址
        endpoint: http://<Endpoint>/api/v3/write
        namespace: "acs"
        resource_to_telemetry_conversion:
          enabled: true
        timeout: 10s
        headers:
          Prometheus-Remote-Write-Version: "0.1.0"
          # 如果未開啟免密，該配置是必需的
          Authorization: Basic <base64-encoded-username-password>
        external_labels:
          data-mode: metrics


    service:
      pipelines:
        logs:
          receivers: [otlp]
          exporters: [debug]
        traces:
          receivers: [otlp]
          processors: [resource]
          exporters: [spanmetrics]
        metrics:
          receivers: [otlp]
          processors: [memory_limiter, batch]
          exporters: [prometheusremotewrite]
        metrics/2:
          receivers: [spanmetrics]
          exporters: [prometheusremotewrite]

      extensions: [zpages]

    • 使用上文中擷取到的地址替換配置中的 Prometheus RemoteWrite Endpoint 地址。

    • base64-encoded-username-password可以通過以下方式擷取：

      echo -n 'AK:SK' | base64

    三、驗證用例
