PrivateLink：擷取用戶端真實資訊

工作原理

適用範圍

• 僅 NLB 類型的服務資源支援 ProxyProtocol v2 功能，ALB 和 CLB 不支援。

• Proxy Protocol 需要後端伺服器支援該協議才能正常使用。如果後端伺服器不具備解析Proxy Protocol協議能力，直接開啟 ProxyProtocol 功能，很可能會導致後端服務解析異常，從而影響服務可用性。

• NLB 監聽支援通過 Proxy Protocol 攜帶原始串連資訊（源IP、目的IP、源連接埠、目的連接埠等）並添加到 TCP 或 UDP 資料頭中，且不會丟棄或覆蓋任何原有資料。

• NLB 僅支援Proxy Protocol v2版本。Proxy Protocol v2版本支援多種傳輸協議，如TCP和UDP，更多資訊，請參見The PROXY protocol。

擷取用戶端真實 IP

本文僅介紹服務提供者如何擷取用戶端真實 IP，服務私網訪問的完整流程可參考共用使用者自建服務。

1. 配置 NLB 監聽，開啟 ProxyProtocol：前往NLB 控制台 - 執行個體頁面，單擊目標 NLB 執行個體 ID。在執行個體屬性地區，確保配置修改保護未開啟。

   • 未配置監聽：選擇監聽頁簽，單擊建立監聽，修改高級配置，啟用開啟ProxyProtocol開關。

   • 已配置監聽：單擊監聽 ID，編輯監聽，修改高級配置，啟用開啟ProxyProtocol開關。

2. 配置後端應用解析協議：

   此處以CentOS 7.9作業系統、Nginx 1.20.1 版本配置為例。具體請以您實際使用的環境為準。

   1. 登入後端伺服器，執行nginx -t命令查看設定檔所在路徑。預設通常為 /etc/nginx/nginx.conf。

   2. 修改 Nginx 設定檔，在 listen 指令中添加 proxy_protocol 參數。

      http {
          # 配置日誌格式，使用$proxy_protocol_addr變數記錄用戶端真實IP
          log_format  main  '$proxy_protocol_addr - $remote_addr - $remote_user [$time_local] "$request" '
                            '$status $body_bytes_sent "$http_referer" '
                            '"$http_user_agent" "$http_x_forwarded_for"';

          server {
              # 在監聽連接埠上添加proxy_protocol參數
              listen       80 proxy_protocol;
              #...
          }
      }

   3. 執行sudo nginx -s reload命令，重新載入Nginx設定檔。

3. 驗證後端伺服器可擷取用戶端真實IP：

   1. 服務使用方登入終端節點所屬 VPC 的 ECS 執行個體，執行curl http://<終端節點網域名稱>。

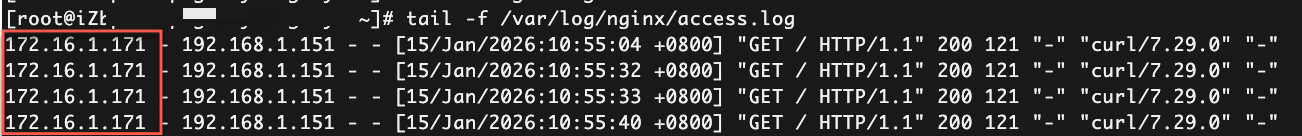

   2. 服務提供者登入後端伺服器執行tail -f /var/log/nginx/access.log 查看 Nginx 訪問日誌：

      Nginx記錄檔預設路徑為：/var/log/nginx/access.log。

      每行日誌中，$proxy_protocol_addr變數對應的IP地址即為用戶端真實IP地址。



擷取阿里雲擴充資訊

本文僅介紹服務提供者如何擷取阿里雲擴充資訊，服務私網訪問的完整流程可參考共用使用者自建服務。

1. 配置 NLB 監聽，開啟 ProxyProtocol：前往NLB 控制台 - 執行個體頁面，單擊目標 NLB 執行個體 ID。在執行個體屬性地區，確保配置修改保護未開啟。

   • 未配置監聽：選擇監聽頁簽，單擊建立監聽，修改高級配置，啟用開啟ProxyProtocol開關。

   • 已配置監聽：單擊監聽 ID，編輯監聽，修改高級配置，啟用開啟ProxyProtocol開關。

2. 調用UpdateListenerAttribute，配置ProxyProtocolEnabled、Ppv2VpcIdEnabled、Ppv2PrivateLinkEpIdEnabled、Ppv2PrivateLinkEpsIdEnabled均為true，通過 Proxy Protocol 協議攜帶 PrivateLink 相關資訊到後端伺服器。

3. 配置後端應用解析擴充欄位：

   標準應用程式無法直接解析阿里雲擴充欄位。本文以scapy抓包庫為例，解析並輸出阿里雲擴充資訊。

   1. 服務提供者登入後端伺服器，執行pip3 install scapy安裝 scapy。

   2. 儲存以下指令碼為parse_ppv2_extensions.py：

      #!/usr/bin/env python3
      from scapy.all import sniff
      import argparse
      import sys

      # 禁用輸出緩衝
      sys.stdout = open(sys.stdout.fileno(), mode='w', buffering=1)
      sys.stderr = open(sys.stderr.fileno(), mode='w', buffering=1)

      ppv2_signature = [13, 10, 13, 10, 0, 13, 10, 81, 85, 73, 84, 10]  # "\r\n\r\n\0\r\nQUIT\n"
      ep_id = "null"
      vpc_id = "null"
      eps_id = "null"
      client_ip = ""
      client_port = 0
      endpoint_ip = ""
      endpoint_id = ""
      parser = argparse.ArgumentParser(description="input parameter")
      parser.add_argument('--dstport', default='destination port', required=True)
      args = parser.parse_args()
      rs_port = args.dstport
      ppv2_cnt = 0

      def convert_list_to_string(l):
          tmp = ""
          for c in l:
              tmp += chr(c)
          return tmp

      def convert_list_to_ip(l):
          return ".".join(map(str, l))


      def pack_callback(packet):
          global endpoint_id, client_port, client_ip, vpc_id, ppv2_cnt, endpoint_ip, eps_id
          if ('Raw' in packet):
              byte_list = list(packet['Raw'].load)
              if (byte_list[0:12] == ppv2_signature):
                  ppv2_cnt += 1
                  client_ip = convert_list_to_ip(byte_list[16:20])
                  endpoint_ip = convert_list_to_ip(byte_list[20:24])
                  client_port = byte_list[24] * 256 + byte_list[25]
                  tlv = byte_list[28:]
                  i = 0
                  while i < len(tlv):
                      tlv_type = tlv[i]
                      tlv_length = tlv[i + 1] * 256 + tlv[i + 2]
                      tlv_value_first_byte = tlv[i + 3]
                      tlv_value_true_value = tlv[i + 4: i + 4 + tlv_length - 1]
                      if tlv_type == 225:  # 0xE1
                          if tlv_value_first_byte == 1:   # vpc_id
                              vpc_id = convert_list_to_string(tlv_value_true_value)
                          if tlv_value_first_byte == 2:   # endpoint_id
                              endpoint_id = convert_list_to_string(tlv_value_true_value)
                          if tlv_value_first_byte == 3:   # eps_id
                              eps_id = convert_list_to_string(tlv_value_true_value)

                      i += 1 + 2 + tlv_length
                  print("receive total %d ppv2 packet, ClientIp: %s, ClientPort: %d, EndpointIp: %s, EndpointId: %s, VpcId: %s, EndpointServiceId: %s" % ( ppv2_cnt, client_ip, client_port, endpoint_ip, endpoint_id, vpc_id, eps_id))
                  sys.stdout.flush()  # 強制重新整理輸出


      filterstr = "ip and tcp and dst port " + rs_port
      print("start to capture ppv2 packet on port " + rs_port)
      sys.stdout.flush()
      sniff(iface="eth0", filter=filterstr, prn=pack_callback)


   3. 執行sudo python3 parse_ppv2_extensions.py --dstport < NLB伺服器組的後端服務連接埠>。

   4. 服務使用方登入終端節點所屬 VPC 的 ECS 執行個體，執行curl http://<終端節點網域名稱>訪問服務後，可在後端伺服器查看到阿里雲擴充資訊。
