PolarDB：查詢執行器介紹

基本概念

SQL執行器是PolarDB-X 1.0中執行邏輯層運算元的組件。對於簡單的點查SQL，往往可以整體下推儲存層MySQL執行，因而感覺不到執行器的存在，MySQL的結果經過簡單的解包封包又被回傳給使用者。但是對於較複雜的SQL，往往無法將SQL中的運算元全部下推，這時候就需要PolarDB-X 1.0執行器執行無法下推的計算。

例如，對於如下查詢SQL：

SELECT l_orderkey, sum(l_extendedprice *(1 - l_discount)) AS revenue
FROM CUSTOMER, ORDERS, LINEITEM
WHERE c_mktsegment = 'AUTOMOBILE'
  and c_custkey = o_custkey
  and l_orderkey = o_orderkey
  and o_orderdate < '1995-03-13'
  and l_shipdate > '1995-03-13'
GROUP BY l_orderkey;

通過EXPLAIN命令看到PolarDB-X 1.0的執行計畫如下：

HashAgg(group="l_orderkey", revenue="SUM(*)")
  HashJoin(condition="o_custkey = c_custkey", type="inner")
    Gather(concurrent=true)
      LogicalView(tables="ORDERS_[0-7],LINEITEM_[0-7]", shardCount=8, sql="SELECT `ORDERS`.`o_custkey`, `LINEITEM`.`l_orderkey`, (`LINEITEM`.`l_extendedprice` * (? - `LINEITEM`.`l_discount`)) AS `x` FROM `ORDERS` AS `ORDERS` INNER JOIN `LINEITEM` AS `LINEITEM` ON (((`ORDERS`.`o_orderkey` = `LINEITEM`.`l_orderkey`) AND (`ORDERS`.`o_orderdate` < ?)) AND (`LINEITEM`.`l_shipdate` > ?))")
    Gather(concurrent=true)
      LogicalView(tables="CUSTOMER_[0-7]", shardCount=8, sql="SELECT `c_custkey` FROM `CUSTOMER` AS `CUSTOMER` WHERE (`c_mktsegment` = ?)")

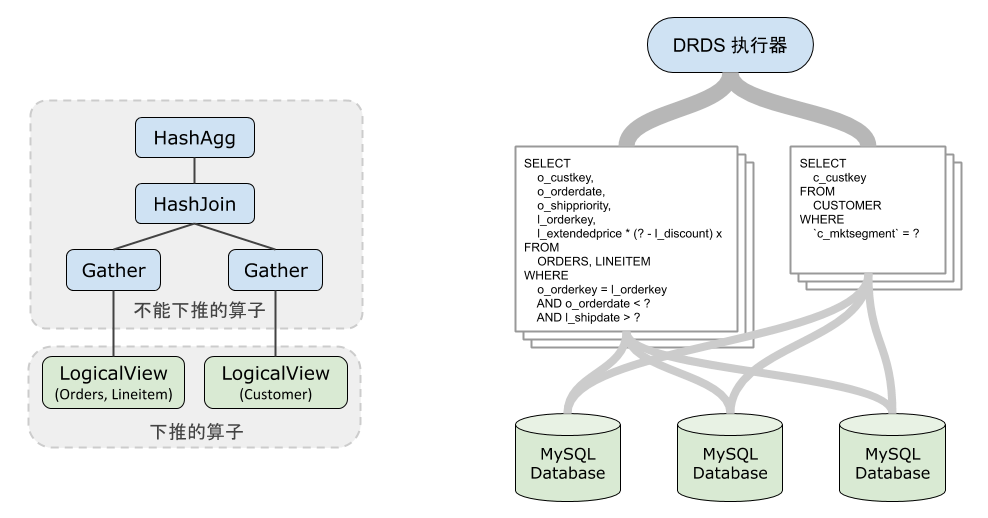

如下圖所示，LogicalView的SQL在執行時被下發給MySQL，而不能下推的部分（除LogicalView以外的運算元）由PolarDB-X 1.0執行器進行計算，得到終端使用者SQL需要的結果。

Volcano執行模型

PolarDB-X 1.0和很多資料庫一樣採用Volcano執行模型。所有運算元都定義了open()、next()等介面，運算元根據執行計畫組合成一棵運算元樹，上層運算元通過調用下層運算元的next()介面的取出結果，完成該運算元的計算。最終頂層運算元產生使用者需要的結果並返回給用戶端。

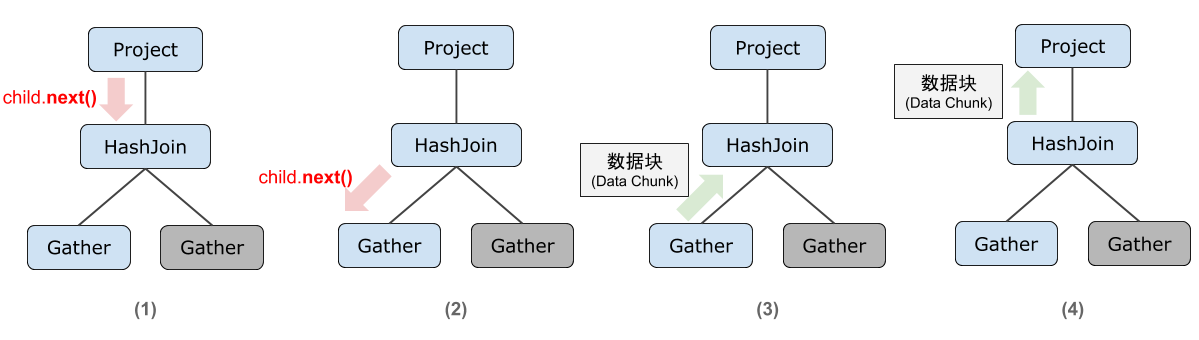

下面的例子中，假設HashJoin運算元已經完成構建雜湊表。當上層的Project運算元請求資料時，HashJoin首先向下層Gather請求一批資料，然後查表得到JOIN結果，再返回給Project運算元。

某些情況下，運算元需要將資料全部讀取並緩衝在記憶體中，該過程被稱為物化，例如，HashJoin運算元需要讀取內表的全部資料，並在記憶體中構建出雜湊表。其他類似的運算元還有HashAgg（彙總）、MemSort（排序）等。

由於記憶體資源是有限的，如果物化的資料量超出單條查詢限制，或者使用的總記憶體超出PolarDB-X 1.0節點記憶體限制，將會引起記憶體不足（OUT_OF_MEMORY）報錯。

並行查詢

並行查詢（Parallel Query）指利用多線程並存執行使用者的複雜查詢。

並行查詢的執行計畫相比原來有所改動。例如，還是以上面的查詢為例，它的並存執行計劃如下所示：

Gather(parallel=true)
  ParallelHashAgg(group="o_orderdate,o_shippriority,l_orderkey", revenue="SUM(*)")
    ParallelHashJoin(condition="o_custkey = c_custkey", type="inner")
      LogicalView(tables="ORDERS_[0-7],LINEITEM_[0-7]", shardCount=8, sql="SELECT `ORDERS`.`o_custkey`, `ORDERS`.`o_orderdate`, `ORDERS`.`o_shippriority`, `LINEITEM`.`l_orderkey`, (`LINEITEM`.`l_extendedprice` * (? - `LINEITEM`.`l_discount`)) AS `x` FROM `ORDERS` AS `ORDERS` INNER JOIN `LINEITEM` AS `LINEITEM` ON (((`ORDERS`.`o_orderkey` = `LINEITEM`.`l_orderkey`) AND (`ORDERS`.`o_orderdate` < ?)) AND (`LINEITEM`.`l_shipdate` > ?))", parallel=true)
      LogicalView(tables="CUSTOMER_[0-7]", shardCount=8, sql="SELECT `c_custkey` FROM `CUSTOMER` AS `CUSTOMER` WHERE (`c_mktsegment` = ?)", parallel=true)

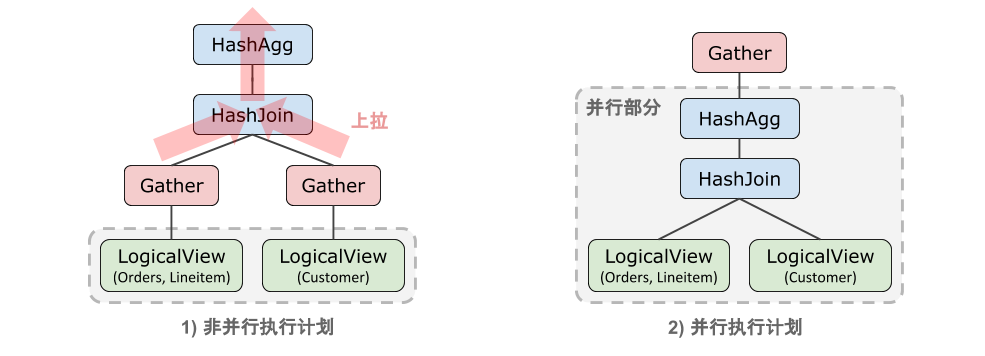

可以看出，並存執行計劃中Gather運算元的位置被拉高了，這也意味著Gather下方的運算元都會以並行方式執行，直到Gather時才被匯總成在一起。

執行時，Gather下方的運算元會執行個體化出多個執行執行個體，分別對應一個並行度。並行度預設等於單台機器的核心數，標準版執行個體預設並行度為8，企業版執行個體預設並行度為16。

執行過程的診斷分析

除了上文提到的EXPLAIN指令，還有如下幾個指令能協助分析效能問題：

• EXPLAIN ANALYZE指令用於分析PolarDB-X 1.0 Server中各運算元執行的效能指標。
• EXPLAIN EXECUTE指令用於輸出MySQL的EXPLAIN結果（並匯總輸出）。

如下是以上文提到的查詢為例，介紹如何分析一條查詢的效能問題。

執行EXPLAIN ANALYZE得到如下結果（刪除了一些無關的資訊）：

explain analyze select l_orderkey, sum(l_extendedprice *(1 - l_discount)) as revenue from CUSTOMER, ORDERS, LINEITEM where c_mktsegment = 'AUTOMOBILE' and c_custkey = o_custkey and l_orderkey = o_orderkey and o_orderdate < '1995-03-13' and l_shipdate > '1995-03-13' group by l_orderkey;

HashAgg(group="o_orderdate,o_shippriority,l_orderkey", revenue="SUM(*)")
... actual time = 23.916 + 0.000, actual rowcount = 11479, actual memory = 1048576, instances = 1 ...
  HashJoin(condition="o_custkey = c_custkey", type="inner")
  ... actual time = 0.290 + 23.584, actual rowcount = 30266, actual memory = 1048576, instances = 1 ...
    Gather(concurrent=true)
    ... actual time = 0.000 + 23.556, actual rowcount = 151186, actual memory = 0, instances = 1 ...
      LogicalView(tables="ORDERS_[0-7],LINEITEM_[0-7]", shardCount=8, sql="SELECT `ORDERS`.`o_custkey`, `ORDERS`.`o_orderdate`, `ORDERS`.`o_shippriority`, `LINEITEM`.`l_orderkey`, (`LINEITEM`.`l_extendedprice` * (? - `LINEITEM`.`l_discount`)) AS `x` FROM `ORDERS` AS `ORDERS` INNER JOIN `LINEITEM` AS `LINEITEM` ON (((`ORDERS`.`o_orderkey` = `LINEITEM`.`l_orderkey`) AND (`ORDERS`.`o_orderdate` < ?)) AND (`LINEITEM`.`l_shipdate` > ?))")
      ... actual time = 0.000 + 23.556, actual rowcount = 151186, actual memory = 0, instances = 4 ...
    Gather(concurrent=true)
    ... actual time = 0.000 + 0.282, actual rowcount = 29752, actual memory = 0, instances = 1 ...
      LogicalView(tables="CUSTOMER_[0-7]", shardCount=8, sql="SELECT `c_custkey` FROM `CUSTOMER` AS `CUSTOMER` WHERE (`c_mktsegment` = ?)")
      ... actual time = 0.000 + 0.282, actual rowcount = 29752, actual memory = 0, instances = 4 ...

其中：

• actual time表示實際執行耗時（其中包含子運算元的耗時），加號（+）左邊表示open（準備資料）耗時，右邊表示next（輸出資料）耗時。
• actual rowcount表示輸出的行數。
• actual memory表示運算元使用的記憶體空間大小（單位為Bytes）。
• instances表示執行個體數，非並行查詢時始終為1，對於並行運算元每個並行度對應一個執行個體。如果執行個體數不等於1，actual time，actual rowcount，actual memory代表多個執行個體並存執行的總實際執行耗時、總輸出行數、總記憶體使用量量。

以上面的輸出為例，解讀如下：

• HashAgg運算元open耗時為23.916s，用於擷取下層HashJoin的輸出、並對輸出的所有資料做分組和彙總。其中的23.601s都用在了擷取了下層輸出上，只有約0.3s用於分組彙總。
• HashJoin運算元open耗時0.290s，用於拉取右表（下方的Gather）資料並構建雜湊表；next耗時23.584s，用於拉取左表資料以及查詢雜湊表得到JOIN結果。
• Gather運算元僅僅用於匯總多個結果集，通常代價很低。
• 左側（上方）的LogicalView拉取資料消耗了23.556s，可判斷這裡是查詢的效能瓶頸。
• 右側（下方）的LogicalView拉取資料消耗了0.282s。

綜上，效能瓶頸在左邊的LogicalView上。從執行計畫中可以看到，它是對ORDERS、LINEITEM的JOIN查詢，這條查詢MySQL執行速度較慢。

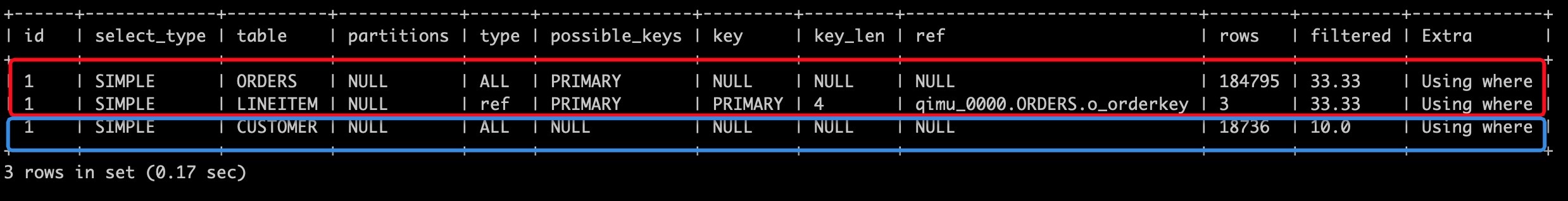

您可以通過如下EXPLAIN EXECUTE語句查看MySQL EXPLAIN結果：

上圖中，紅色方框對應左邊的LogicalView的下推查詢，藍色方框對應右邊LogicalView的下推查詢。
