計算視點在情境中的可視體（基於視錐體，保留可見地區形成的幾何體）。

文法

meshgeom  ST_ComputeViewShed(scene sc, cstring viewpoint);

參數

參數名稱

描述

scene對象。

viewpoint

視點資訊。

使用JSON格式：

{
  "x": 0,  //視點x座標
  "y": 0,  //視點y座標
  "z": 0,  //視點z座標
  "h": 0,   //附加高度
  "azimuth": 0,  //方位角
  "pitch": 0,  //俯仰角
  "distance": 100,  //最大可視距離
  "horizontalFov": 90,  //水平視角
  "verticalFov": 60  //垂直視角
  "depthMapSize": 128  // 深度圖尺寸
}

視點資訊的JSON中各參數含義：

參數	描述	取值範圍
x	視點的x座標，預設為0。	(-inf, +inf)
y	視點的y座標，預設為0。	(-inf, +inf)
z	視點的z座標，預設為0。	(-inf, +inf)
h	視點的附加高度，預設為0。	[0, +inf)
azimuth	從正北方向（y軸正向）起，依順時針方向到觀察方向之間的夾角，預設為 0，單位為度。	[-180, 180]
pitch	俯仰角（觀察方向與XOY平面的夾角），當觀察方向在XOY平面上方時，俯仰角為正，否則為負。預設為0，單位為度。	[-90, 90]
distance	最大可視距離，值越大視錐體覆蓋範圍越廣，預設為100。	(0, +inf)
horizontalFov	水平視角範圍，預設為90，單位為度。	(0, 180)
verticalFov	垂直視角範圍，預設為60，單位為度。	(0, 180)
depthMapSize	深度圖尺寸，深度圖尺寸越大，計算的視錐體越精細，預設為128。	(0, 2048]

描述

根據輸入的scene對象、視點資訊計算視點在情境中的可視體（基於視錐體，保留可見地區形成的幾何體），視錐體的更多資訊，請參見ST_ComputeFrustum。
該函數目前僅支援osg類型的scene對象。

樣本如下圖：

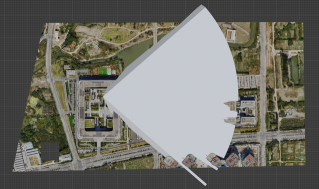

可視體（俯視圖）

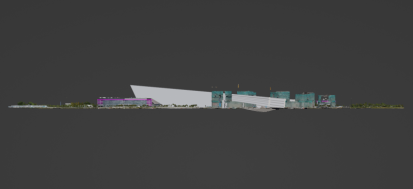

可視體（側視圖）


樣本

SELECT ST_NumPatches(ST_ComputeViewShed(scene, '{"x" : 2938, "y" : 750, "z" : 90, "h" : 1.8, "azimuth" : 90, "pitch" : -35, "horizontalFov" : 90, "verticalFov" : 60, "distance" : 600, "depthMapSize" : 128}')) from t;
--------
32766
