專用網路拓撲包括資源拓撲與路由拓撲，為您展示Virtual Private Cloud (VPC)下各類資源之間的關聯關係與路由轉寄路徑，並支援查看相關網路執行個體的基本資料，進行執行個體診斷，路徑分析等操作。
資源拓撲
資源拓撲通過拓撲組網，展示VPC視角下各類資源實體之間的關聯關係，VPC組網覆蓋了私網訪問、公網互聯、網間互聯和使用者網路訪問等多種網路情境，專用網路拓撲支援根據情境劃分VPC組網，可視化呈現VPC的組網拓撲結構。
-
登入網路智慧型服務管理主控台。
-
在左側導覽列，選擇。
-
在专有网络拓扑頁面，選擇地域和專用網路ID，然後單擊生成拓扑，即可查看該專用網路下的資源拓撲。
-
在设置地區，您可進行如下操作：
-
選擇反色模式，調節實體表徵圖的顏色。
-
選擇展示实例ID，在實體表徵圖的下方展示執行個體的ID。
-
選擇Region 分割線，更清晰的查看每個地區下的資源拓撲情況。
-
選擇地區的可用性區域，分別查看每個可用性區域下的資源拓撲情況。
-
路由拓撲
在VPC路由拓撲中，根據即時路由配置，展示了VPC上的所有路由轉寄路徑，包括訪問公網、網間互聯等路由轉寄情境。
VPC路由拓撲由虛擬交換器（vSwitch）、路由表和路由下一跳實體組成，目前支援展示的路由下一跳實體類型如下表所示：
|
路由下一跳執行個體類型 |
實體工具列 |
|
IPv4網關 |
|
|
NAT Gateway |
|
|
VPC對等串連（下一跳串連展示VPC對等串連執行個體，下一跳實體展示對端VPC實體） |
|
|
TransitRouter |
|
|
VPN Gateway |
|
|
Elastic Compute Service (ECS) |
|
|
彈性網卡（Elastic Network Interfaces，簡稱ENI） |
|
|
路由器介面（邊界路由器方向） |
|
|
路由器介面（專用網路方向） |
-
登入網路智慧型服務管理主控台。
-
在左側導覽列，選擇。
-
在专有网络拓扑頁面，選擇地域和專用網路ID，單擊生成拓扑。
-
單擊路由拓扑，查看各個節點的路徑。
說明路由拓撲的彙總規則如下：
-
交換器彙總：分布在同一個可用性區域，且綁定同一個路由表的交換器超過一個時預設彙總。
-
路由下一跳實體彙總：同種資源類型的路由下一跳實體超過一個時預設彙總，支援展開後單擊實體查看單個實體的路由情況。
選擇不同實體，展示的內容不同：
-

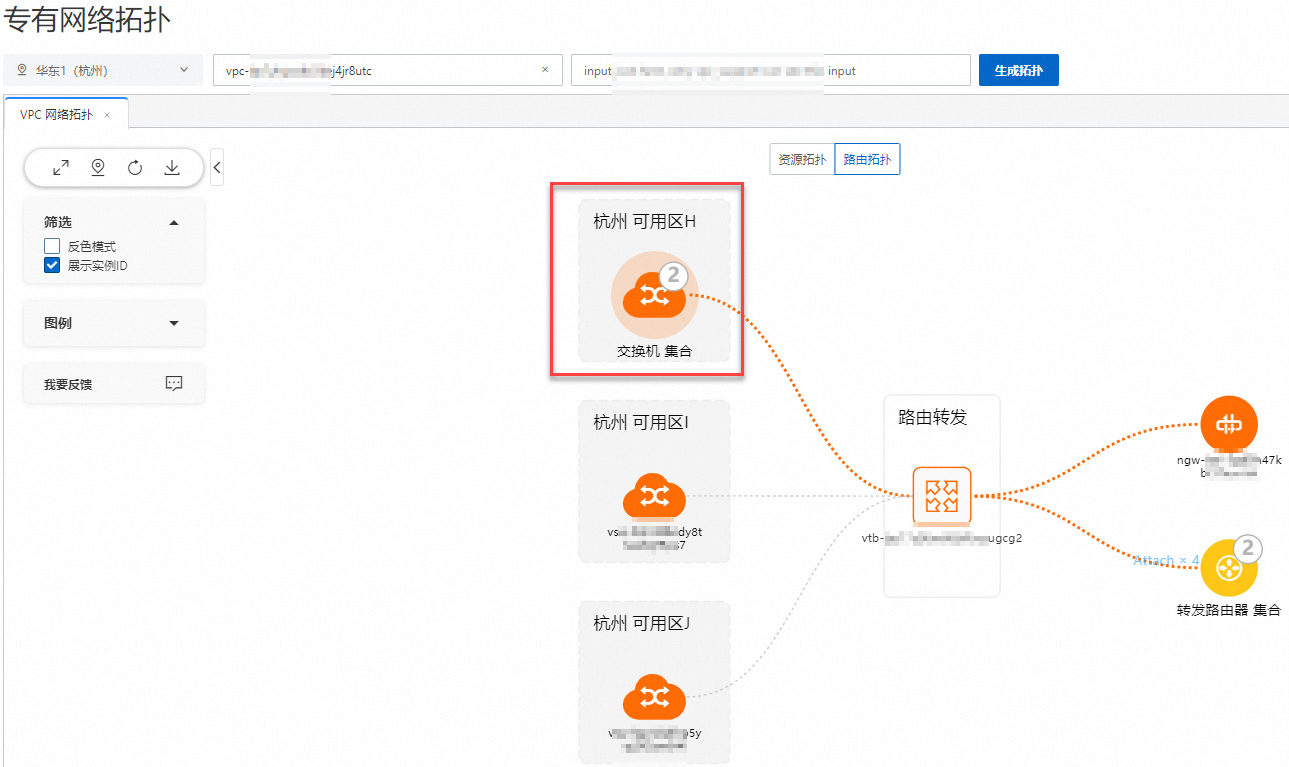

交換器：滑鼠移至上方在交換器實體上時，展示交換器綁定的路由表，以及路由可到達的所有下一跳路徑。
-

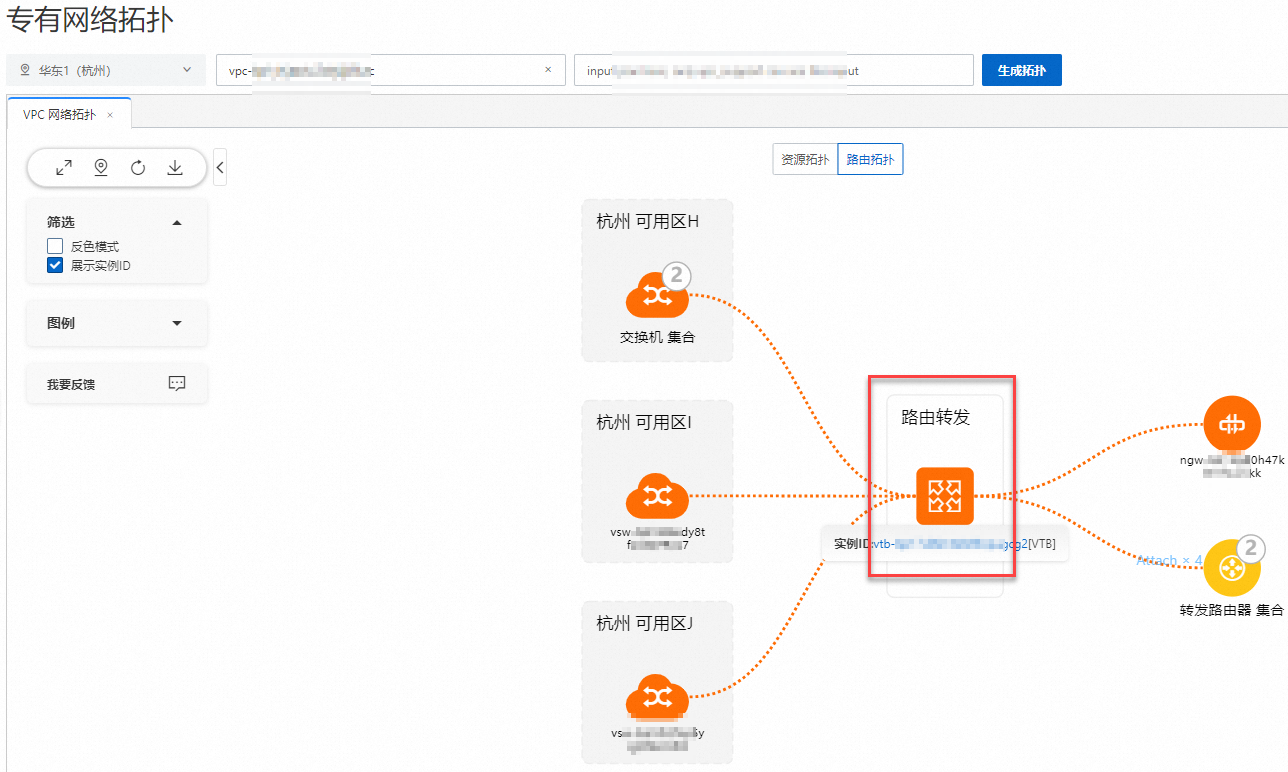

路由表：滑鼠移至上方在路由表實體上，展示該路由表綁定的所有交換器，以及該路由表上已生效的所有路由轉寄路徑。在路由拓撲視圖中，路由轉寄組件（路由表執行個體）作為下一跳實體，串連各可用性區域交換器與NAT Gateway、轉寄路由器等網路組件，橙色虛線表示路由路徑。
-

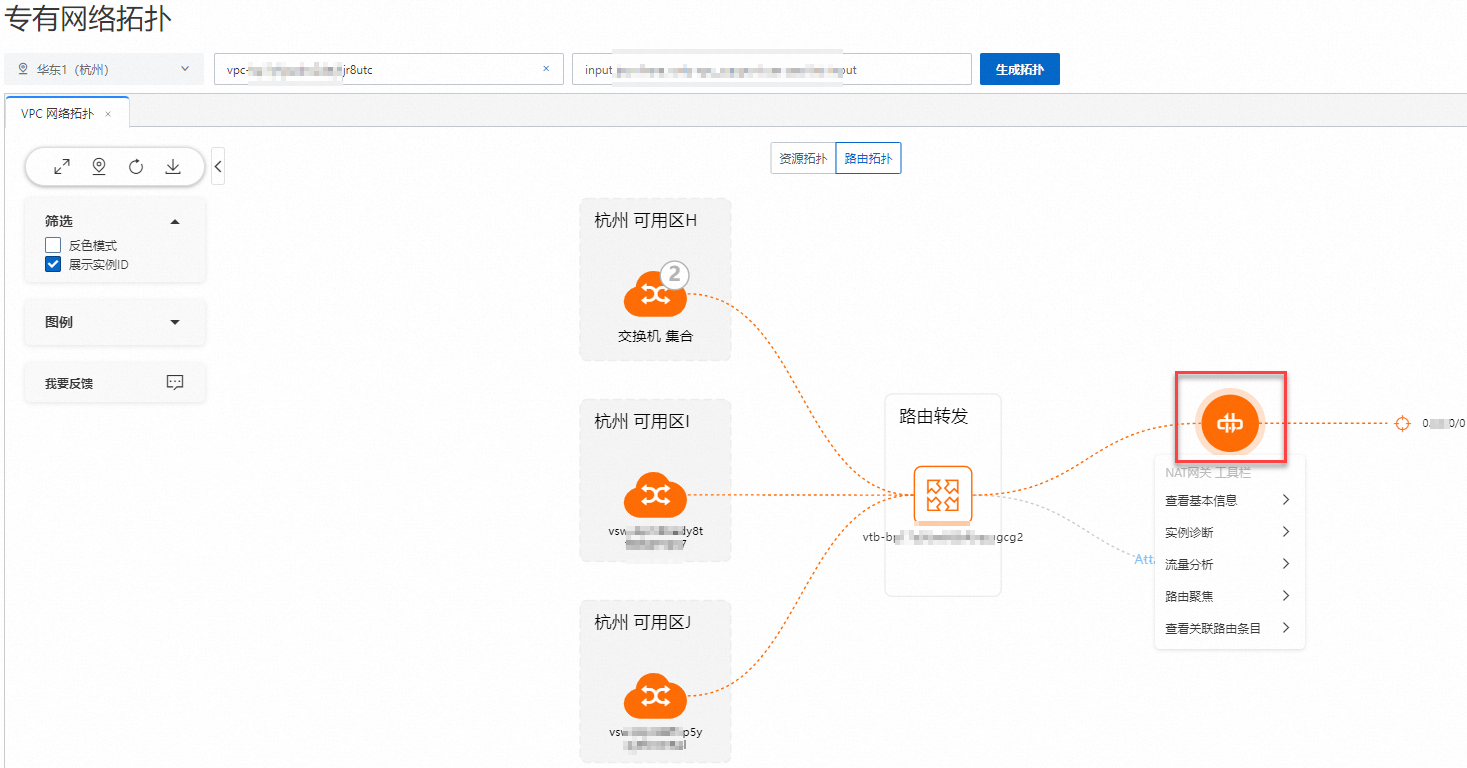

路由下一跳實體：滑鼠移至上方在下一跳實體，展示支援轉寄至該實體的所有交換器；單擊下一跳實體，展示支援到達的所有目標網段，當下一跳實體為集合模式時，單擊集合可查看實體列表，您還可以使用實體工具列進行執行個體診斷、流量分析等操作。NAT Gateway：單擊NAT Gateway實體，彈出工具列菜單，包含查看基本資料、執行個體診斷、流量分析、路由聚焦、查看關聯路由條目選項，可對該NAT Gateway執行相應操作。
-
使用實體工具列
在專用網路拓撲中，支援您選擇實體工具列中的操作查看實體基本資料，並且對實體進行路徑分析、執行個體診斷、流量分析，查看交換器子網拓撲、路由聚焦、查看關聯的路由條目、查看雲企業網拓撲。
查看基本資料
在专有网络拓扑頁面，單擊實體，您可以查看實體的名称、ID、地域等資訊。
路由聚焦
路由聚焦功能能夠協助您有針對性的查看某個下一跳實體的所有關聯路由轉寄路徑。

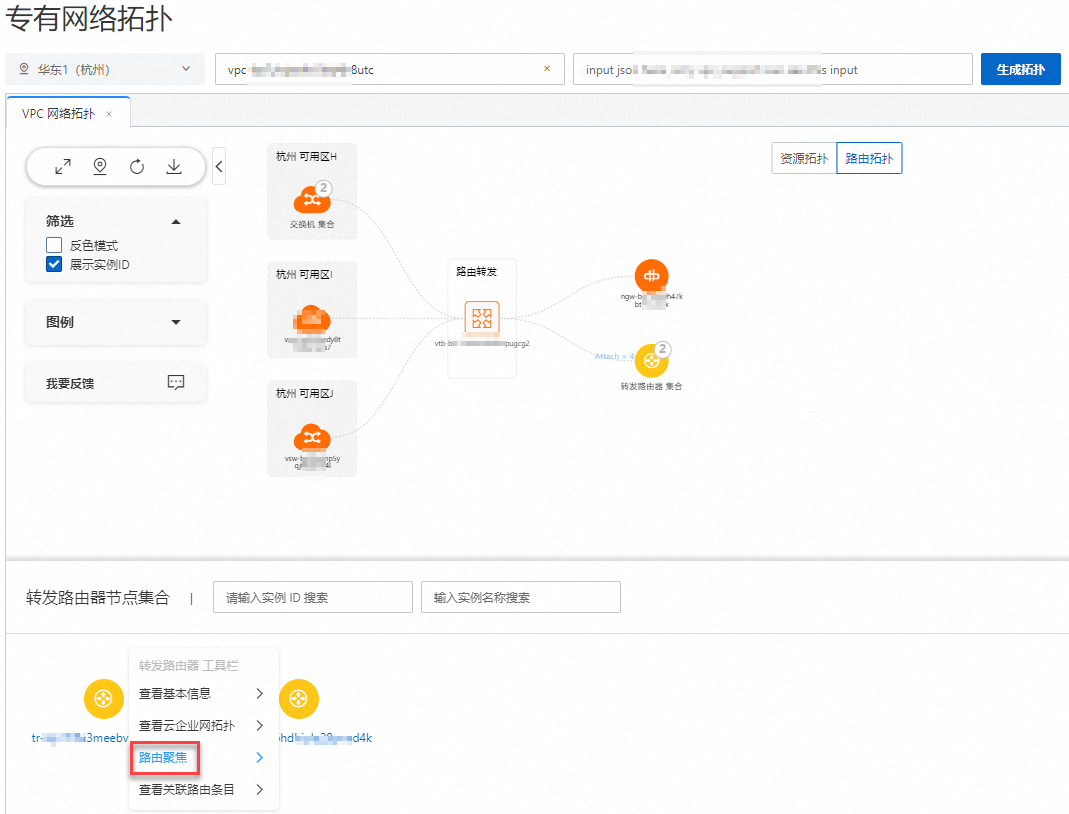

在专有网络拓扑頁面的路由拓扑頁簽，在路由下一跳實體工具列中單擊路由聚焦，查看該路由下一跳實體的路由轉寄路徑。

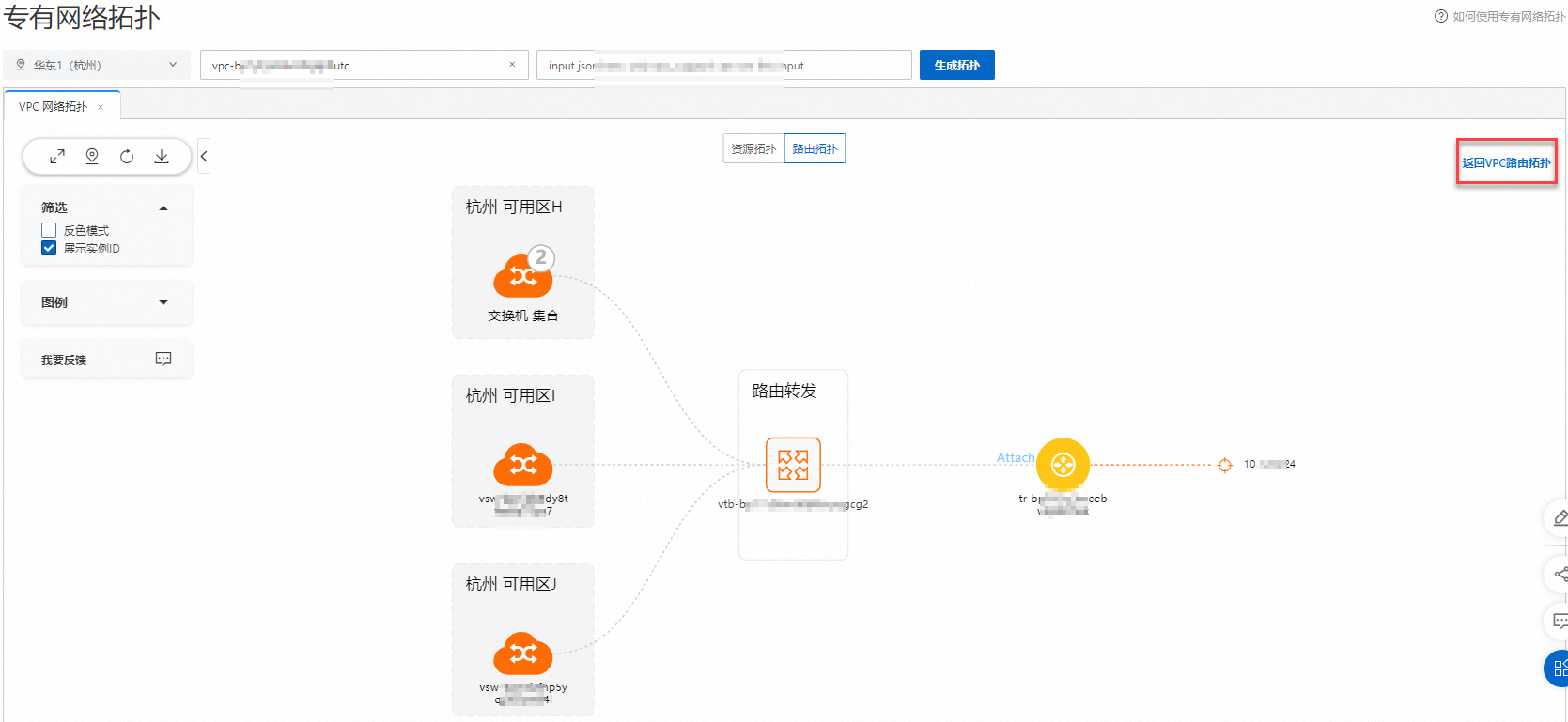

當您需要重新查看全域的路由拓撲時，單擊頁面右側的返回{topoName}。
查看關聯路由條目

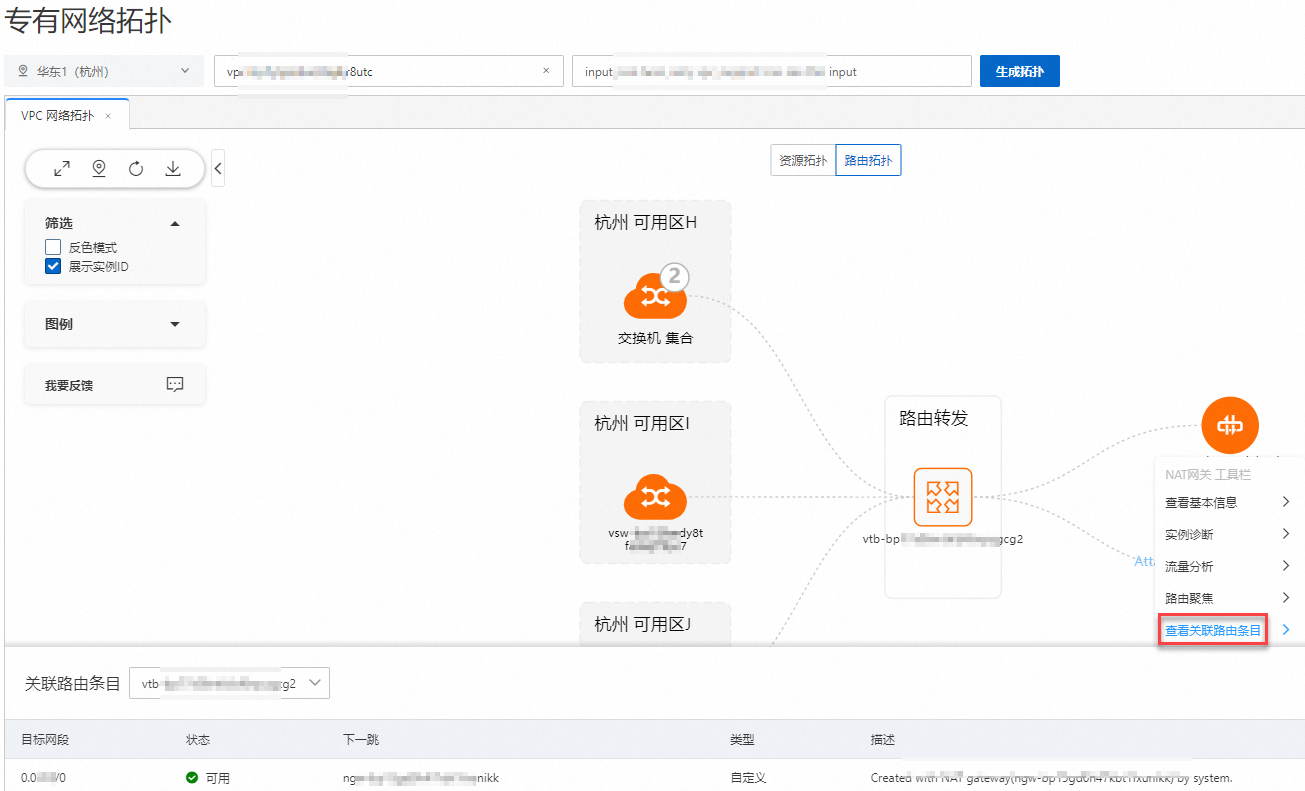

在专有网络拓扑頁面的路由拓扑頁簽，在路由下一跳實體工具列中單擊查看关联路由条目，查看該路由下一跳實體關聯的路由條目的資訊。
路徑分析
路徑分析功能能夠協助您檢測源端到目的端的網路資源連通性。此處以交換器為例。
在专有网络拓扑頁面，單擊交換器實體，在實體工具列中單擊路径分析，網路拓撲將跳轉至发起分析頁面，並自動將聚焦實體資訊填寫至源端輸入框，目的端和其他資訊需由您根據業務需求填寫完成，之後單擊发起分析，則發起路徑分析。更多資訊，請參見使用路徑分析。
表徵圖表示交換器節點集合，單擊該表徵圖，在彈出的對話方塊中輸入實體ID搜尋目標實體，單擊交換器實體，在實體工具列中單擊路径分析。
執行個體診斷
執行個體診斷功能能夠協助您自助診斷執行個體的配置和運行狀態，並提供診斷結果以及異常修複方案。此處以公網NAT Gateway為例。
在专有网络拓扑頁面，單擊公網NAT Gateway實體，在實體工具列中單擊实例诊断，網路拓撲將自動跳轉至实例诊断頁面，並自動為您發起執行個體診斷。更多資訊，請參見使用執行個體診斷。
流量分析
流量分析功能能夠協助您監控網路中的即時資料流量以及歷史流量。此處以Elastic IP Address為例。
在专有网络拓扑頁面，單擊Elastic IP Address實體，在實體工具列中單擊流量分析，網路拓撲將自動跳轉至該實體觀測頁的流量統計頁簽，您即可查看流量分析情況。更多資訊，請參見使用公網流量分析。
查看交換器子網拓撲
查看交換器子網拓撲能夠協助您以交換器展開資源拓撲。
在专有网络拓扑頁面，單擊交換器實體，在實體工具列中單擊查看VSW子網拓撲，查看與該交換器執行個體關聯的資源拓撲。
當您需要重新查看全域的資源拓撲時，單擊頁面右側的返回VPC網路拓撲。
查看雲企業網拓撲
在专有网络拓扑頁面的路由拓扑頁簽，如果路由下一跳實體為TR，則可以在實體工具列中單擊跳转CEN拓扑，路由拓撲將自動跳轉至云企业网拓扑頁面，並自動為您發起拓撲。更多資訊，請參見使用雲企業網拓撲。
