使用 VPC NAT Gateway解決地址衝突 - NAT Gateway

為了連通網段重疊的 VPC，可添加附加網段並建立 VPC NAT Gateway，通過地址轉換解決地址衝突。

工作原理

網段重疊的 VPC 和交換器中的 ECS 互訪時：

某企業在華東1（杭州）地區計劃連通已建立的 2 個 VPC，但 VPC 網段重疊。使用 VPC NAT Gateway實現地址轉換，並結合路由配置確保流量轉寄至 VPC NAT Gateway後，可部署雲企業網/對等串連實現私網互連。

以 ECS_A（私網IP：192.168.0.86）訪問 VPC_NATGW_B（私網IP：10.0.0.53）為例。

按照 ECS_A 所在交換器綁定的自訂路由表的路由配置，訪問資料包轉寄至 VPC_NAT Gateway。
按照 VPC_NAT_A 配置的 SNAT 規則，資料包的源 IP 將轉換為 NAT IP（172.16.0.89）。
按照 VPC_A 系統路由表的路由配置，資料包將轉寄至轉寄路由器 TR，再由 TR 轉寄至 VPC_B，從而到達 VPC_B 的VPC NAT Gateway。
按照 VPC_NAT_B 配置的 DNAT 規則，資料包的目的地址將轉換為 ECS_B，流量轉寄至目標伺服器，從而實現 ECS 互訪。

當 ECS_B 返迴響應資料包時，將按照會話映射表還原為原始的私網 IP，並按照路由最終送達 ECS_A。

以流量路徑的樣本情境為例。

添加附加網段：
1. 前往專用網路列表頁。在頂部功能表列選擇 VPC 所屬地區。
2. 單擊目標VPC ID，選擇網段管理頁簽，單擊添加附加IPv4網段，分別為VPC_A、VPC_B添加附加網段。
建立交換器：前往建立交換器頁面。
- 專用網路：分別為 VPC_A、VPC_B 建立交換器。
- IPv4網段：選擇已添加的附加IPv4網段。

建立 VPC NAT Gateway並配置 SNAT 條目和 DNAT 條目，將各自 VPC 中的 ECS 執行個體私網 IP 轉換為 NAT IP，解決地址衝突。

建立 VPC NAT Gateway：前往VPC NAT Gateway購買頁。
- 地區：選擇 VPC 所屬地區。
- 網路及可用性區域：分別為VPC_A、VPC_B建立VPC NAT Gateway，選擇使用附加網段建立的交換器。
配置 SNAT 條目：VPC NAT Gateway將按照配置的 SNAT 規則將資料包的源 IP 轉換為 NAT IP 位址。
1. 前往VPC NAT Gateway列表頁，在頂部功能表列選擇 VPC NAT 所屬地區。
2. 單擊目標 VPC NAT 執行個體操作列的SNAT管理。單擊建立SNAT條目。
  - SNAT條目粒度：本文選擇VPC粒度，可以根據自身需求調整。
  - 選擇NAT IP地址：選擇 VPC NAT Gateway的私網 IP。
配置 DNAT 條目：VPC NAT Gateway將按照配置的 DNAT 規則將資料包的目的 IP 轉換為 NAT IP 位址。
1. 前往VPC NAT Gateway列表頁，在頂部功能表列選擇 VPC NAT 所屬地區。
2. 單擊目標 VPC NAT 執行個體操作列的DNAT管理。單擊建立DNAT條目。
  - 選擇NAT IP地址：選擇 VPC NAT Gateway的私網 IP。
  - 選擇私網IP地址：選擇 VPC 中需互連的 ECS 執行個體。
  - 連接埠設定：本文以SSH服務作為內網互連的驗證方式。SSH 服務採用連線導向的TCP協議傳輸，應用22號連接埠。故配置具體連接埠的前端連接埠和後端連接埠均為22，協議類型選擇TCP。
    可以根據自身實際需求建立對應的DNAT條目。

配置路由：

NAT Gateway本身不決定流量的走向，僅負責地址轉換。流量是否會被發送到 NAT Gateway，以及地址轉換後流向何處，由 VPC 的路由表控制。

配置路由條目：單擊目標路由表 ID，在自訂路由條目頁簽，單擊添加路由條目，配置目標網段與下一跳。

按照下表配置路由，確保流量正確轉寄。

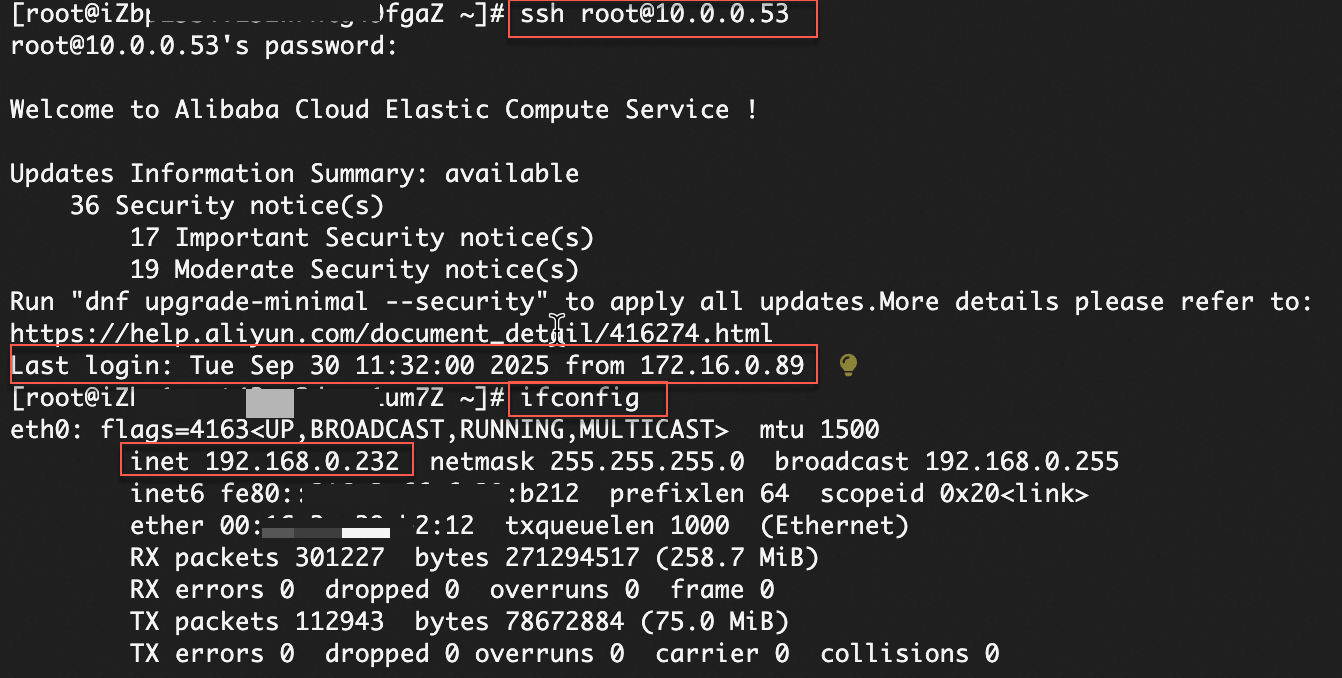

登入 ECS_A 執行個體，執行如下命令。

# 通過訪問VPC_NATGW_B執行個體的 NAT IP（10.0.0.53），遠程登入 ECS_B 執行個體
# 確保 ECS_B 執行個體所屬安全性群組已放通22號連接埠
ssh root@10.0.0.53
# 查看執行個體網卡 IP
ifconfig

可確認 ECS_A 執行個體通過 VPC_NATGW_A 的 NAT IP（172.16.0.89）訪問 VPC_NATGW_B 的NAT IP（10.0.0.53），從而遠程登入到 ECS_B 執行個體。
