為MSE雲原生網關開啟日誌投遞 - Microservices Engine

日誌投遞功能是雲原生網關結合阿里雲Log ServiceSLS提供的服務。開啟日誌投遞後，您可以通過分析雲原生網關的訪問日誌瞭解用戶端使用者行為、用戶端使用者的地區分布，以便排查問題。本文介紹如何為MSE雲原生網關開啟日誌投遞。

前提條件

已建立雲原生網關執行個體。具體操作，請參見建立雲原生網關。
已開通Log Service，若未開通，請使用阿里雲帳號登入Log Service控制台進行開通。更多資訊，請參見什麼是Log Service。

說明

MSE產品不收取日誌費用，但Log ServiceSLS將根據您的使用量收費。關於SLS的計費方式，請參見隨用隨付。

開啟日誌投遞

登入MSE網關管理主控台，並在頂部功能表列選擇地區。
在左側導覽列，選擇云原生网关 > 网关列表，單擊目標網關執行個體ID。

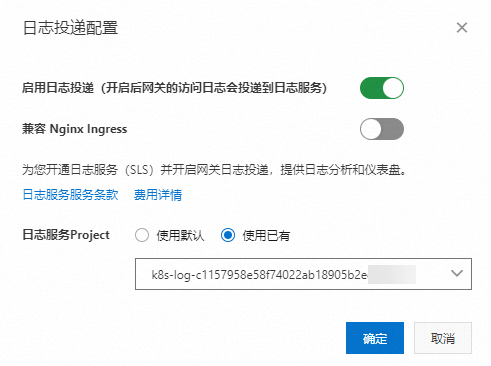

在左側導覽列，單擊参数配置。在可观测性参数地區，單擊日志投递右側的編輯按鈕，在日誌投遞配置對話方塊中開啟启用日志投递（开启后网关的访问日志会投递到日志服务）開關。
說明
- 開啟日誌投遞後，Log Service會為您建立一個預設的Log ServiceProject。您也可以選擇已有的Log ServiceProject。
- 啟用鏈路追蹤後，您可以在阿里雲鏈路追蹤服務控制台查看網關監測資料。具體操作，請參見開啟網關鏈路追蹤。
開啟日誌投遞以後，在可观测性参数地區，單擊Project右側的連結，系統會自動跳轉到該網關對應投遞的日誌庫。更多內容，請參見查詢與分析快速指引。

排障：外掛程式日誌無內容

已開啟日誌投遞，但外掛程式日誌查詢無內容時，可按以下步驟排查：

拉長查詢時間範圍：確保查詢時間範圍覆蓋請求發生的時間段。SLS 日誌投遞存在秒級到分鐘級延遲，可適當擴大查詢時間視窗。
確認外掛程式已被請求調用：在網關訪問日誌中尋找對應請求記錄。如果訪問日誌中沒有該請求，說明請求未到達外掛程式，請檢查路由配置。
檢查外掛程式代碼的日誌輸出邏輯：確認業務請求執行到了日誌輸出語句。即使日誌投遞正常，如果外掛程式代碼中的條件分支未命中日誌輸出語句，外掛程式日誌中也不會有內容。

日誌投遞欄位說明

欄位名	類型	含義
__time__	long	日誌產生的時間。
cluster_id	string	購買的網關執行個體。
consumer	string	請求消費者，開啟消費者鑒權功能時有效。
custom_log	json	用於存放使用者自訂的日誌欄位，可配合自訂外掛程式使用。
authority	string	請求報文中的Host Header。
bytes_received	long	請求的Body大小（不包含Header）。
bytes_sent	long	響應的Body大小（不包含Header）。
downstream_local_address	string	網關Pod地址。
downstream_remote_address	string	串連到網關的Client端地址。
downstream_transport_failure_reason	string	Downstream傳輸失敗原因。
duration	long	請求的整體耗時。包含從網關收到來自下遊的第一個位元組開始，到發送出最後一個響應位元組為止的時間段。單位毫秒。
method	string	HTTP方法。
path	string	HTTP請求中的Path。
protocol	string	HTTP的協議版本。
request_id	string	網關會為每次請求產生一個ID，並放在Header的`x-request-id`中，後端可以根據這個欄位記錄並進行排查。
requested_server_name	string	SSL串連時使用的Server Name。
request_duration	long	從網關收到來自下遊的第一個位元組開始，到收到來自下遊的最後一個位元組為止的時間段。單位毫秒。
response_code	long	HTTP響應的狀態代碼。
response_code_details	string	提供與響應碼相關的額外資訊。例如via_upstream表示響應碼是由後端服務返回的，route_not_found表示請求沒有匹配的路由。
response_flags	string	響應失敗的原因。
response_tx_duration	long	從網關收到來自上遊的第一個位元組開始，到給下遊發送出最後一個位元組為止的時間段。單位毫秒。
route_name	string	路由名。
start_time	string	請求開始時間。格式：UTC。
trace_id	string	Trace ID。
upstream_cluster	string	上遊叢集。
upstream_host	string	上遊IP。
upstream_local_address	string	本地串連上遊的地址。
upstream_protocol	string	請求後端服務時的協議。
upstream_service_time	long	上遊服務處理請求的耗時（毫秒），包括網關訪問上遊服務的網路耗時和上遊服務自身處理耗時兩部分。
upstream_transport_failure_reason	string	上遊連結失敗的原因。
user_agent	string	HTTP Header中的UserAgent。
x_forwarded_for	string	HTTP Header中的`x-forwarded-for`，通常用來表示HTTP請求端真實IP。
ext_authz_status_code	long	自訂鑒權服務響應碼。
ext_authz_duration	long	自訂鑒權服務RT。

日誌格式調整

如需在訪問日誌中記錄自訂欄位（如 Referer），可通過日誌格式調整功能配置：

在網關詳情頁面，單擊左側導覽列的参数配置。
在可观测性参数地區，找到日誌投遞下的日誌格式調整。
單擊預設格式（單擊自訂），在彈出的對話方塊中單擊新增一條。
選擇欄位類型為要求標頭，輸入欄位值，例如 Referer。
單擊確定儲存。狀態變為自訂格式（單擊編輯）。

配置完成後，發送帶 Referer 要求標頭的請求，訪問日誌的request_headers欄位將包含 Referer 值。日誌格式調整支援的欄位類型：要求標頭、回應標頭、請求動態中繼資料、響應動態中繼資料。

請求失敗原因說明

請求失敗的原因主要通過日誌中Response_Flag的值判斷。以下是關於Response_Flag不同值的說明。

說明

下遊指用戶端，上遊指後端服務。

UH：上遊叢集中，沒有健康的上遊主機。
UF：上遊串連失敗。
NR：給定請求未配置路由。當請求未匹配路由時（response_flags=NR，response_code_details=route_not_found），response_code為 404，route_name與upstream_cluster顯示為“-”。請求在網關層被拒絕，未到達後端服務，upstream_cluster及所有upstream_*欄位均為空白，屬正常現象，無需排查上遊叢集配置。排查建議：檢查請求路徑是否已配置對應路由規則。
URX：請求被拒絕，因為達到了上遊重試限制（HTTP）或最大串連嘗試次數（TCP）。
NC：無法找到上遊叢集。
DT：請求或串連超過了max_connection_duration或max_downstream_connection_duration。
DC：下遊串連終止。
LH：本地服務未通過健全狀態檢查請求。
UT：上遊請求逾時。
LR：串連本地重設。
UR：上遊遠程重設。
UC：上遊串連終止。
DI：請求處理被延遲一段時間，該延遲時間由故障注入指定。
FI：請求被故障注入指定的響應碼中止。
RL：請求在本地被HTTP速率限制過濾器限制，除了429響應碼之外。
UAEX：請求被外部授權服務拒絕。
RLSE：請求被拒絕，因為速率限制服務出現錯誤。
IH：請求被拒絕，因為在嚴格檢查的標題中設定了無效值。
SI：Stream流空閑逾時。
DPE：下遊請求存在HTTP協議錯誤。
UPE：上遊響應存在HTTP協議錯誤。
UMSDR：上遊請求達到了最大流程期間。
OM：超負荷管理器終止了請求。
DF：請求因DNS解析失敗而終止。
