MSE流量防護功能能夠檢測到異常流量或攻擊行為，並將這些事件上報至Simple Log Service (SLS)。SLS是一個集日誌收集、儲存、分析於一體的服務，能夠即時地對大量資料進行索引和查詢。通過將流量防護事件上報至SLS，您可以方便地監控和分析這些事件，為您的網路安全提供及時的響應和保護。本文介紹如何將MSE微服務治理流量防護的觸發事件上報至SLS，其中流量防護觸發事件由sentinel-block.log採集。

前提條件

開通Log Service。
建立ACK託管叢集。
使用MSE微服務治理流量防護功能，且配置了流量防護規則。具體操作，請參見流量防護。

開啟日誌採集組件

如果在建立ACK叢集時已經開啟了Log Service，可以跳過該步驟，否則可以按照以下步驟開啟日誌採集組件。具體操作，請參見建立叢集時安裝Logtail。

說明

此操作僅適用於專有版Kubernetes和託管版Kubernetes。

登入Container Service管理主控台，在左側導覽列選擇叢集列表。
在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，單擊組件管理。
在日誌與監控頁簽，找到logtail-ds，然後單擊安装。

接入資料

設定SLS接入的資料來源。採集Sentinel日誌記錄並按解析格式上報至SLS。採集檔案格式，請參見資料來源與解析格式。

登入Log Service控制台。
在控制台頁面單擊快速接入數據，在彈窗接入數據地區的搜尋方塊中輸入Kubernetes，然後單擊Kubernetes-檔案。
在選擇日誌空間步驟，選擇項目 Project和日誌庫Logstore，然後單擊下一步。

其中Project選擇建立的名為k8s-log-{your_k8s_cluster_id}的Project，也可以選擇其他Project。日誌庫Logstore可以選擇已有的或者建立，具體操作，請參見建立基礎LogStore。
在機器組配置步驟，選中目標機器組（k8s-group-${your_k8s_cluster_id}），將該機器組從源機器組移動到應用機器組，單擊下一步。

如果選擇了其他Project，可以按照頁面提示建立機器組。

在Logtail配置步驟，設定資料來源與解析格式。配置完成後，單擊下一步。

配置項	說明
配置名称	輸入配置名稱。
檔案路徑	以 `/${user_home}/logs/csp/sentinel-block.log` 為固定路徑進行採集，其中`${user_home}`替換為系統的主目錄，通常為root。具體路徑，請參見重要日誌。
日誌範例	輸入如下內容進行設定。 `2024-08-28 06:53:14\|1\|/flow,FlowException,default,,32808,1724827994000\|37,0,0`
處理模式	處理外掛程式組合（添加正則解析外掛程式，關鍵配置參考樣本，其他按需配置或保持預設）。
正则表达式	(\d+-\d+-\d+\s\d+:\d+:\d+)\\|1\\|([\s\S]),([a-zA-Z]+),([a-zA-Z]+),([\s\S]),(\d+),(\d+)\\|(\d+),0,(\d+)

將原始欄位設為 content，單擊驗證後可提取出 9 個欄位：time、resource、expType、limitApp、origin、ruleId、timestamp、blockNum、n。勾選解析失敗時保留原始欄位。

在查詢分析配置步驟，等待預覽數據右側的自動刷新完成。添加並修改部分索引欄位，然後單擊下一步。

欄位名稱	類型	別名
__tag__:_namespace_	text	namespace
__tag__:container_name_	text	appName
ruleId	long	無需填寫
resource	text
time	text
expType	text
blockNum	double

單擊查詢日誌返回Project。

監控上報驗證

登入Log Service控制台。

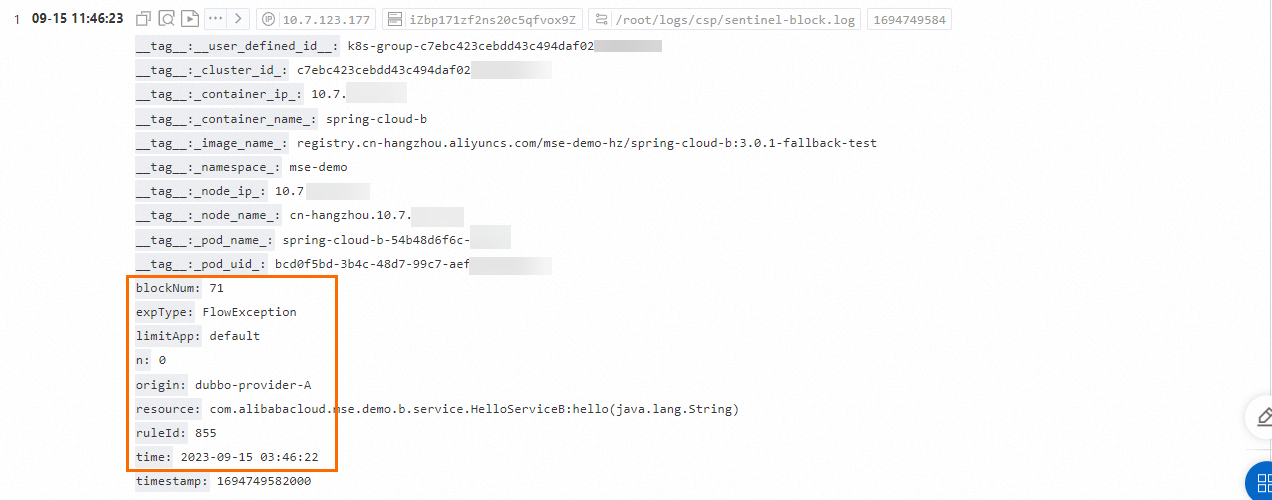

在對應Project可以看到監控指標已經上報至SLS建立的Logstore中。

__tag__:__user_defined_id__: k8s-group-c7ebc423cebdd43c494daf02xxx
__tag__:_cluster_id_: c7ebc423cebdd43c494daf02
__tag__:_container_ip_: 10.7.xxx
__tag__:_container_name_: spring-cloud-b
__tag__:_image_name_: registry.cn-hangzhou.aliyuncs.com/mse-demo-hz/spring-cloud-b:3.0.1-fallback-test
__tag__:_namespace_: mse-demo
__tag__:_node_ip_: 10.7xxx
__tag__:_node_name_: cn-hangzhou.10.7.xxx
__tag__:_pod_name_: spring-cloud-b-54b48d6f6c-xxx
__tag__:_pod_uid_: bcd0f5bd-3b4c-48d7-99c7-aefxxx
blockNum: 71
expType: FlowException
limitApp: default
n: 0
origin: dubbo-provider-A
resource: com.alibabacloud.mse.demo.b.service.HelloServiceB:hello(java.lang.String)
ruleId: 855
time: 2023-09-15 03:46:22
timestamp: 1694749582000

常見問題

SLS控制台未顯示相關日誌

您可以登入Container Service管理主控台，單擊對應的叢集。在集群信息頁面，單擊通過CloudShell管理叢集。輸入如下命令進行驗證。

cd ~/logs/csp/ # 替換為對應的日誌路徑
tail -n 10 sentinel-block.log

預期結果如下，表明已產生限流日誌。如果沒有產生對應日誌，請檢查前提條件是否配置正確，重點關注MSE控制台中流量防護規則配置是否正確以及是否發生限流。

2023-09-14 08:51:04|1|com.alibacloud.mse.demo.b.service.HelloServiceB:hello(java.lang.String),FlowException,default,dubbo-provider-A,855,1694681464000|63,0
2023-09-14 08:51:05|1|com.alibacloud.mse.demo.b.service.HelloServiceB:hello(java.lang.String),FlowException,default,dubbo-provider-A,855,1694681465000|78,0
2023-09-14 08:51:06|1|com.alibacloud.mse.demo.b.service.HelloServiceB:hello(java.lang.String),FlowException,default,dubbo-provider-A,855,1694681466000|75,0
2023-09-14 08:51:07|1|com.alibacloud.mse.demo.b.service.HelloServiceB:hello(java.lang.String),FlowException,default,dubbo-provider-A,855,1694681467000|64,0
2023-09-14 08:51:08|1|com.alibacloud.mse.demo.b.service.HelloServiceB:hello(java.lang.String),FlowException,default,dubbo-provider-A,855,1694681468000|84,0
2023-09-14 08:51:09|1|com.alibacloud.mse.demo.b.service.HelloServiceB:hello(java.lang.String),FlowException,default,dubbo-provider-A,855,1694681469000|75,0
2023-09-14 08:51:10|1|com.alibacloud.mse.demo.b.service.HelloServiceB:hello(java.lang.String),FlowException,default,dubbo-provider-A,855,1694681470000|76,0
2023-09-14 08:51:11|1|com.alibacloud.mse.demo.b.service.HelloServiceB:hello(java.lang.String),FlowException,default,dubbo-provider-A,855,1694681471000|71,0
2023-09-14 08:51:12|1|com.alibacloud.mse.demo.b.service.HelloServiceB:hello(java.lang.String),FlowException,default,dubbo-provider-A,855,1694681472000|61,0
2023-09-14 08:51:13|1|com.alibacloud.mse.demo.b.service.HelloServiceB:hello(java.lang.String),FlowException,default,dubbo-provider-A,855,1694681473000|64,0
2023-09-14 08:51:14|1|com.alibacloud.mse.demo.b.service.HelloServiceB:hello(java.lang.String),FlowException,default,dubbo-provider-A,855,1694681474000|64,0
2023-09-14 08:51:15|1|com.alibacloud.mse.demo.b.service.HelloServiceB:hello(java.lang.String),FlowException,default,dubbo-provider-A,855,1694681475000|76,0
2023-09-14 08:51:16|1|com.alibacloud.mse.demo.b.service.HelloServiceB:hello(java.lang.String),FlowException,default,dubbo-provider-A,855,1694681476000|79,0
2023-09-14 08:51:17|1|com.alibacloud.mse.demo.b.service.HelloServiceB:hello(java.lang.String),FlowException,default,dubbo-provider-A,855,1694681477000|66,0
2023-09-14 08:51:18|1|com.alibacloud.mse.demo.b.service.HelloServiceB:hello(java.lang.String),FlowException,default,dubbo-provider-A,855,1694681478000|80,0
2023-09-14 08:51:19|1|com.alibacloud.mse.demo.b.service.HelloServiceB:hello(java.lang.String),FlowException,default,dubbo-provider-A,855,1694681479000|65,0
2023-09-14 08:51:20|1|com.alibacloud.mse.demo.b.service.HelloServiceB:hello(java.lang.String),FlowException,default,dubbo-provider-A,855,1694681480000|79,0
2023-09-14 08:51:21|1|com.alibacloud.mse.demo.b.service.HelloServiceB:hello(java.lang.String),FlowException,default,dubbo-provider-A,855,1694681481000|75,0
2023-09-14 08:51:22|1|com.alibacloud.mse.demo.b.service.HelloServiceB:hello(java.lang.String),FlowException,default,dubbo-provider-A,855,1694681482000|70,0
2023-09-14 08:51:23|1|com.alibacloud.mse.demo.b.service.HelloServiceB:hello(java.lang.String),FlowException,default,dubbo-provider-A,855,1694681483000|77,0
