MaxCompute：使用Spark UI診斷作業

步驟一：擷取連結

開啟MaxCompute Spark LogView URL後，可擷取SparkUI連結，SparkUI是開源Spark作業診斷的重要工具，可用於擷取作業日誌，以檢查作業是否已正常提交並執行。

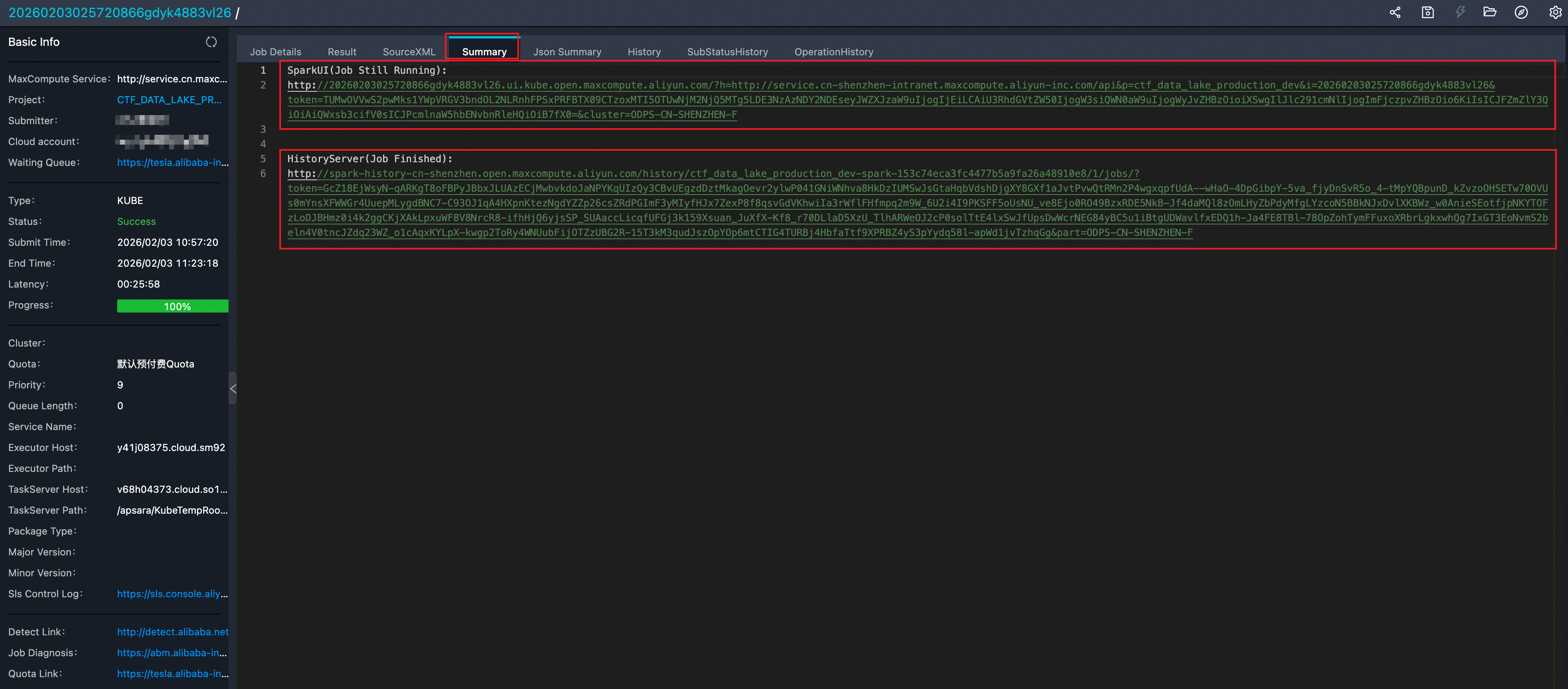

在MaxCompute Spark LogView URL的summary模組下找到Spark UI連結和History Server連結，如圖所示：

• Spark Web UI：僅在作業運行時才能開啟，包含當前作業進度及線程棧等資訊

• Spark History Server：作業結束後可以開啟，事件從驅動傳遞至HistoryServer的過程存在1至3分鐘的延遲，立刻開啟Tracking URL時，可能會出現一個頁面，顯示Application application_1560240626712_2078769635 not found.錯誤。請稍後重試即可正常訪問。

  若在kube模式下查看History Server，需要在設定檔spark-defaults.conf中修改eventLog 的相關參數，如下：

  （必須）spark.eventLog.enabled = true
  （必須）spark.eventLog.dir = /workdir/eventlog/
  （可選）spark.eventLog.compress = true
  （可選）spark.eventLog.overwrite = true

步驟二：通過SparkUI查看作業基本資料

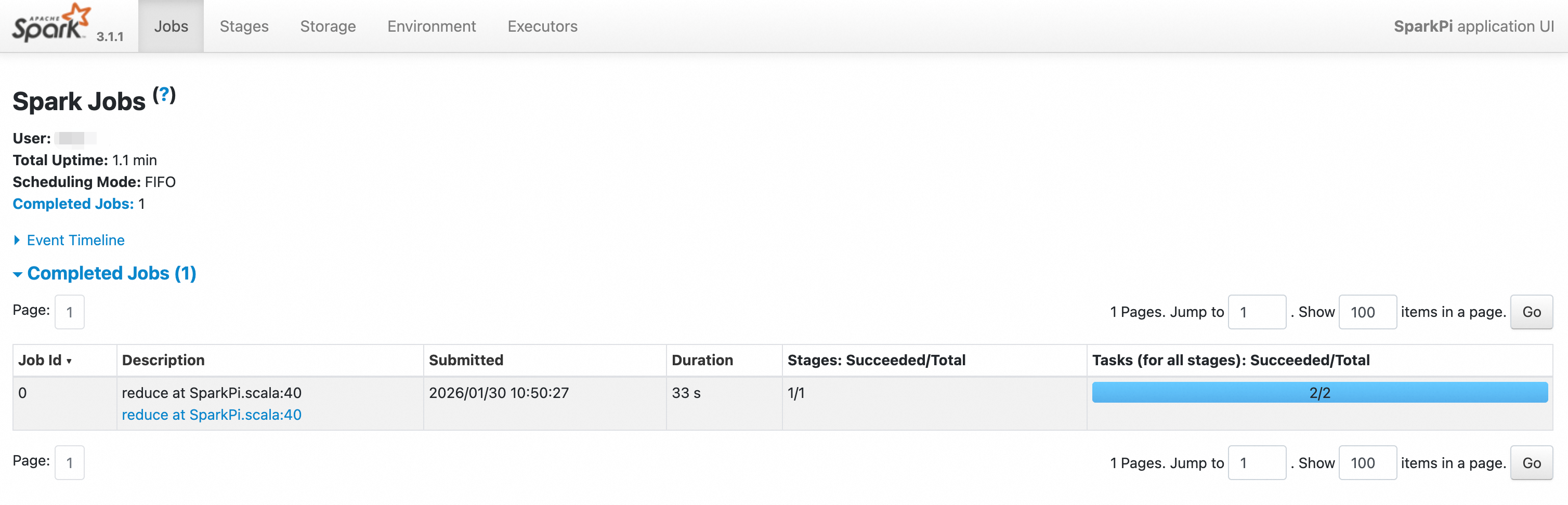

複製上述該連結到瀏覽器，可以看到 Spark-Web-UI，如圖所示：

• 點擊Environment頁簽確認設定的Spark參數。

  排查Environment頁簽設定的配置參數，確認是否存在配置了但是未生效的情況，這種情況通常由於沒有設定SPARK_HOME導致spark-defaults.conf讀取不正確。

• 點擊Executors頁簽重點關注是否存在Dead節點及Thread Dump。



  • 點擊Logs-StdOut按鈕可以看到節點結果輸出。

  • 點擊Logs-StdErr按鈕可以看到節點log4j日誌。

步驟三：利用SparkUI排查阻塞或運行緩慢的作業

SparkUI支援查看正在啟動並執行任務及其狀態。在Executor頁簽中，可以查看每個Executor的線程棧快照。這由每個Executor的線程轉儲（thread dump）按鈕提供。

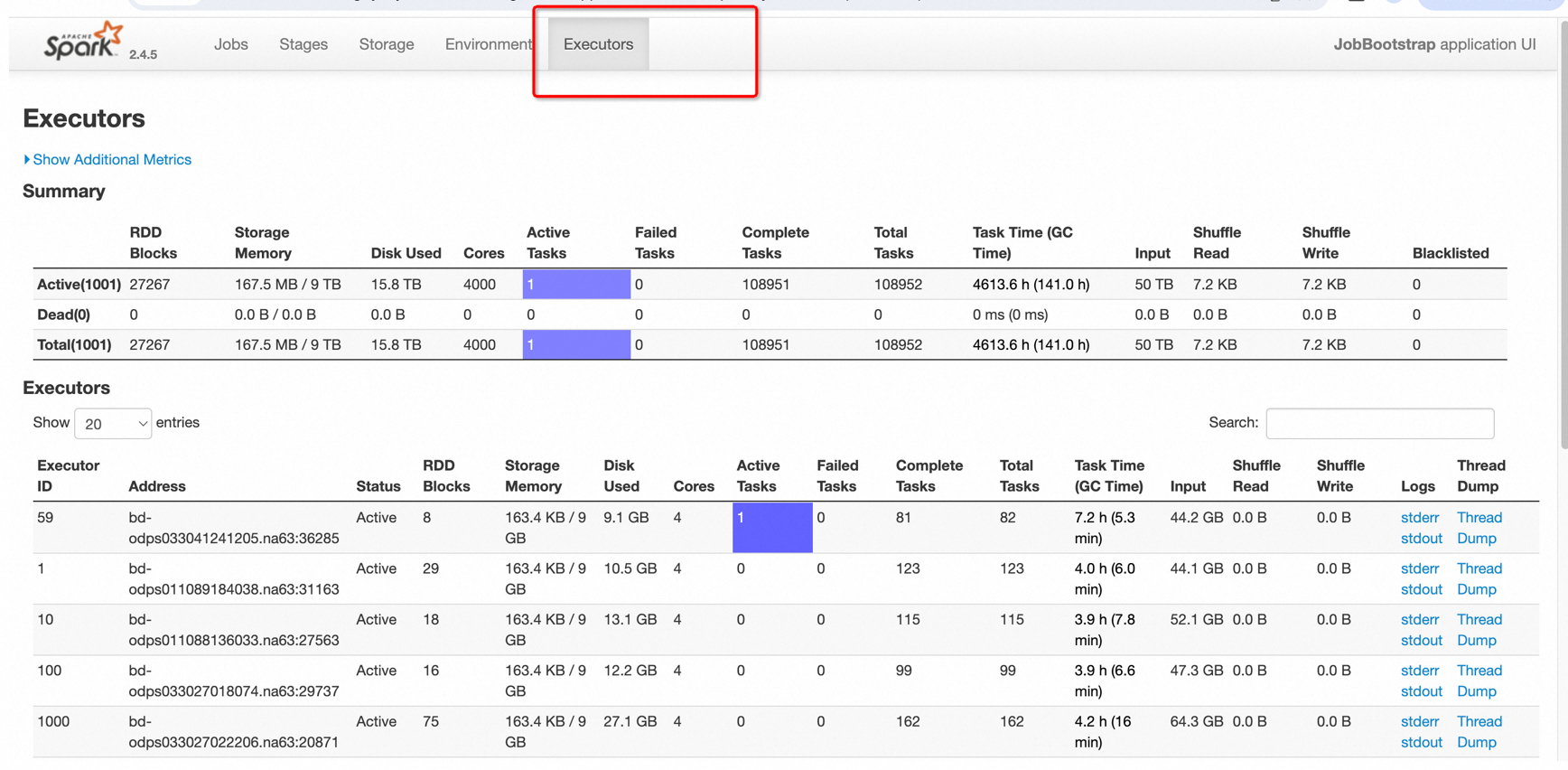

1. 開啟運行中的SparkUI，切換到Executors頁簽。



2. 確認是Driver線程卡住還是Executor線程卡住

   • 如上圖樣本，可以看到Executor 59還有一個Active Tasks，說明此時還有一個Task未完成，因此點擊該Executor的Thread Dump查看該Executor的線程棧資訊。

   • 若Active Tasks數量均為0，說明此時Executor均處於空閑狀態，當前任務大機率卡在Driver執行邏輯，因此點擊Driver的Thread Dump查看Driver的線程棧資訊。

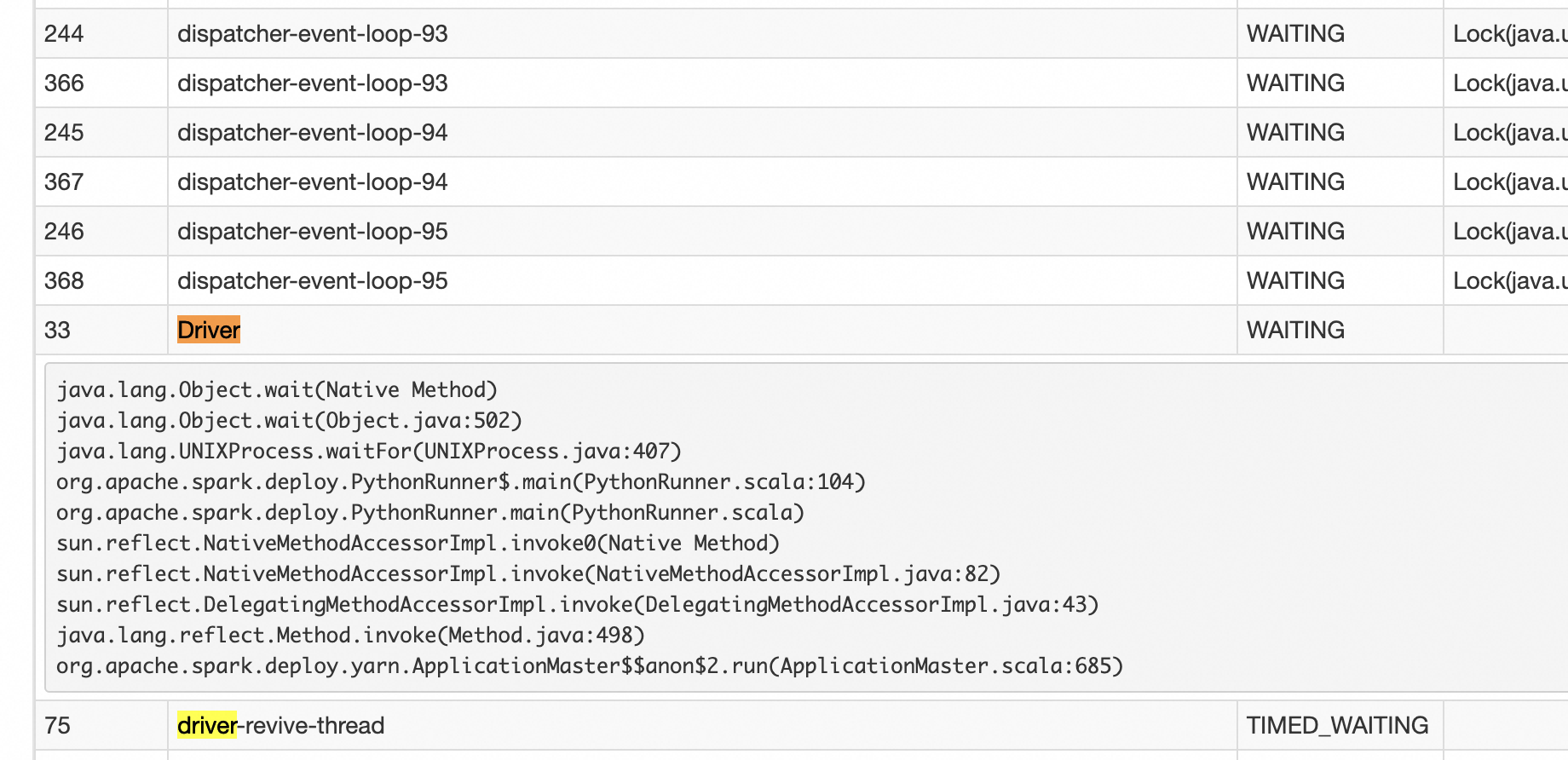

   • Driver的主線程通常如下：

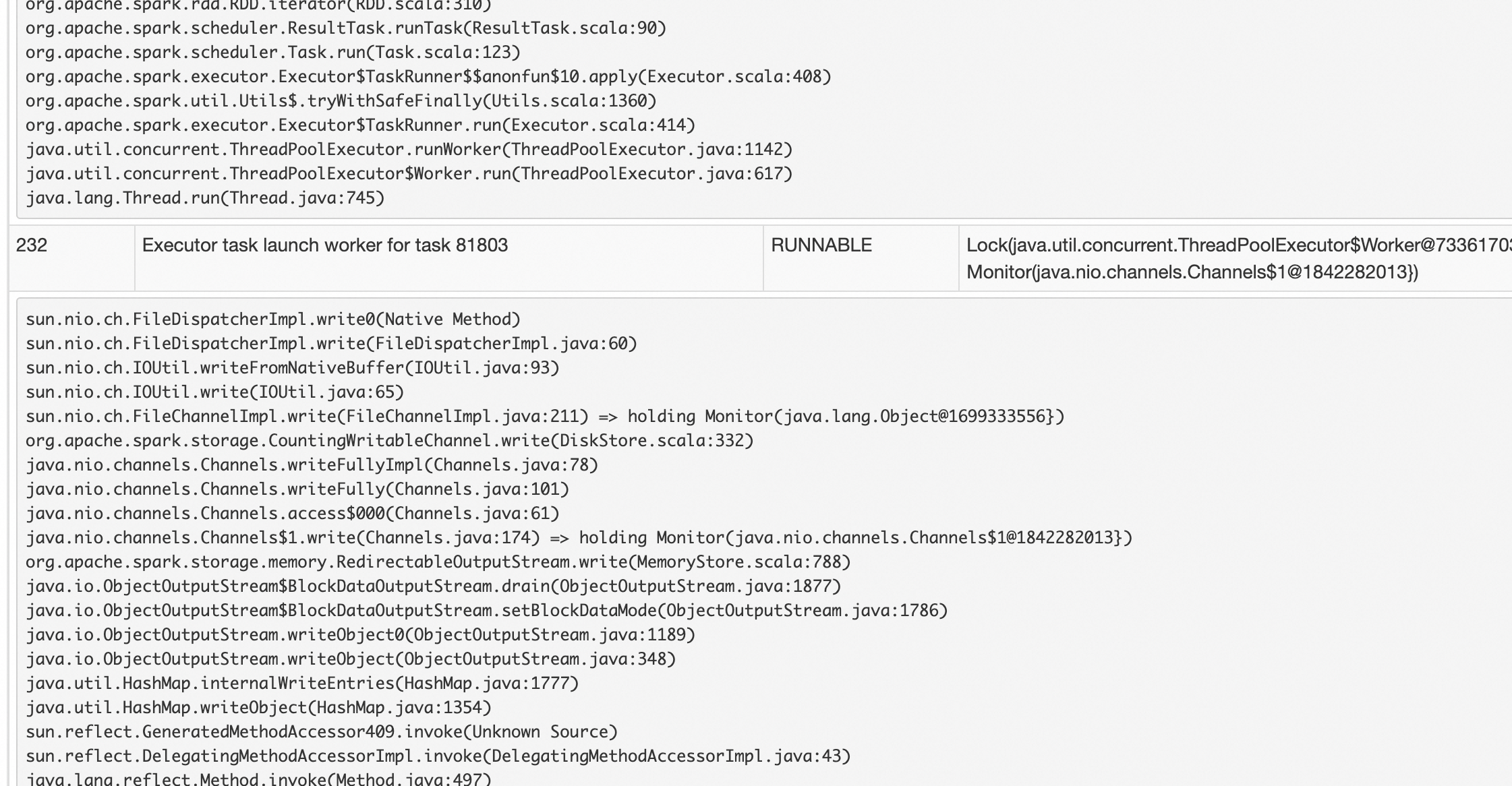

   • Executor執行線程通常如下：
