最佳實務：自動駕駛映像高效能分析系統 - Hologres

在自動駕駛系統中，車輛圖片分析是環境感知模組的核心情境之一，主要用於即時解析車輛內外部相機擷取的視覺資訊，以實現對周圍環境的精準理解與決策。本文以BDD自動駕駛資料集為例類比自動駕駛情境，類比真實駕駛情境，採集10萬張包括駕駛地區、地理、環境、天氣多樣性等資料的圖片，通過對圖片的分析與檢索，進行了行駛軌跡分析、環境感知最佳化及行人車輛識別精度提升等全棧技術驗證，提升系統對複雜交通情境的適應能力、安全性和使用者體驗。

核心能力介紹

本文主要實現對圖片的加工與多模檢索分析，包含的主要能力如下：

非結構化資料（Object Table）：支援通過表的形式讀取OSS中非結構化資料（PDF、IMAGE、PPT等）。
AI Function：在Hologres中可以用標準SQL的方式調用Function，自動調用內建大模型，完成AI服務建設情境。
- 資料加工：提供Embed、Chunk運算元，可以對非結構化資料加工成結構化資料存放區，無需使用外部演算法就能自動Embed。
- 資料檢索和分析：提供ai_gen、ai_summarize等運算元，使用SQL就能對資料進行推理、問題總結以及翻譯等能力。
Dynamic Table介紹：支援增量重新整理模式對非結構化資料自動加工，每次只計算增量的資料有效減少重複計算，降低資源使用率。
向量檢索：支援標準SQL的向量檢索，用於非結構化資料的相似性搜尋、情境識別等，在同一個查詢中可以自由地實現向量和標量的檢索。
全文檢索索引：通過倒排索引、分詞等機制實現對非結構化資料的高效檢索，支援關鍵詞匹配、短語檢索等豐富的檢索方式，實現更加靈活的檢索。

方案優勢

通過如上核心能力，在Hologres中對圖片檢索的核心優勢如下：

完整的AI資料處理流程：涵蓋從資料Embed、Chunk、增量加工和檢索/分析的全流程，與使用巨量資料系統一樣輕鬆構建AI應用。
標準SQL加工圖片資料：無需使用專用開發語言，純SQL就能完成圖片資料提取、加工。
一個平台支援跨模態檢索：支援以文搜圖、以圖搜圖，語義理解突破關鍵詞局限，在Hologres就能實現跨模態檢索。
檢索更精準、靈活和智能：可以輕鬆構建“關鍵詞+語義+多模態”的混合檢索鏈路，覆蓋從精準搜尋到意圖理解的全情境需求。還能結合AI Function實現對使用者意圖的深度理解，語義關聯和上下文推理，實現更智能的檢索能力。
資料不出庫，安全性更高：不需要將資料匯出到外部系統，與Hologres的多種安全能力無縫整合，並高效保護資料安全。

方案流程介紹

本次方案的流程如下：

資料集準備。
將圖片資料上傳至OSS儲存。
圖片加工。
使用Object Table讀取圖片的中繼資料資訊，然後建立增量重新整理的Dynamic Table對資料進行Embed，並為Dynamic Table構建向量索引，以便後續檢索能夠充分利用索引的功能。
使用ai_embed運算元將自然語言的問題進行Embedding，然後使用向量檢索輸出Top N的結果。

準備工作

資料準備
本文使用ModelScope公開的BDD100K 自動駕駛映像資料集中val.zip檔案，類比多個車輛真是行駛資料。
環境準備
1. 購買Hologres V4.0及以上版本執行個體並建立資料庫。
2. 購買AI資源。
  本文以large-96core-512GB-384GB、1個節點為例。
3. 模型部署。本次方案使用的模型以及分配的資源為：
  類別
  樣本值
  模型名稱
  image_embed
  模型類別
  clip-ViT-B-32
  模型作用描述
  圖片Embedding
  單副本CPU（Core）
  7
  單副本記憶體
  30 GB
  單副本GPU
  1卡(96 GB)
  資源副本數
  1
  說明
  上述模型的資源均為預設分配的資源。

操作步驟

下載圖片資料並匯入至OSS。
1. 下載BDD100K 自動駕駛映像資料集中的val.zip檔案。
2. 登入OSS管理主控台，建立Bucket並將已下載的val.zip檔案上傳至該Bucket路徑下。上傳操作詳情，請參見簡單上傳。
  說明
  檔案夾名稱請使用小寫。
帳號授權。
1. 登入RAM控制台，建立阿里雲RAM角色並授予OSS的相關許可權。
  推薦授予AliyunOSSReadOnlyAccess許可權。
2. 為上述阿里雲RAM角色添加登入和Hologres的存取權限。
  - 阿里雲帳號（主帳號）
    修改RAM角色的信任策略。重點需更新如下參數：
    - Action：更新為sts:AssumeRole。
    - Service：更新為hologres.aliyuncs.com。
```
{
  "Statement": [
    {
      "Action": "sts:AssumeRole",
      "Effect": "Allow",
      "Principal": {
        "RAM": [
          "acs:ram::1866xxxx:root"
        ],
        "Service": [
          "hologres.aliyuncs.com"
        ]
      }
    }
  ],
  "Version": "1"
}
```
  - RAM使用者（子帳號）
    1. 為RAM使用者授權。
      1. 在許可權管理 > 權限原則頁面，單擊建立權限原則，並選擇指令碼編輯模式建立權限原則。具體操作，請參見建立自訂權限原則
        Hologres可通過該策略判斷當前RAM使用者是否具備建立對應RAM角色的許可權。權限原則內容如下。
        { "Version": "1", "Statement": [ { "Effect": "Allow", "Action": "hologram:GrantAssumeRole", "Resource": "<arn帳號>" } ] }
      2. 在身份管理 > 使用者頁面，單擊目標RAM使用者操作列中的添加許可權，為RAM使用者（子帳號）授予上述步驟已建立的權限原則。具體操作，請參見為RAM使用者授權。
    2. 為已建立的RAM角色授權。
      修改RAM角色的信任策略。重點需更新如下參數：
      - Action：更新為sts:AssumeRole。
      - Service：更新為hologres.aliyuncs.com。
```
{
  "Statement": [
    {
      "Action": "sts:AssumeRole",
      "Effect": "Allow",
      "Principal": {
        "RAM": [
          "acs:ram::1866xxxx:root"
        ],
        "Service": [
          "hologres.aliyuncs.com"
        ]
      }
    }
  ],
  "Version": "1"
}
```
對圖片進行Embedding。
建立Object Table和Dynamic Table讀取圖片中繼資料，並對圖片加工Embedding。因為流程較長，Hologres直接將過程封裝成附錄：預存程序。該預存程序包括的能力如下：
- 建立一張Object Table，用於讀取圖片的中繼資料。
- 建立一張增量重新整理的Dynamic Table結果表，用於儲存加工後的資料，並設定向量索引。該Dynamic Table未設定自動重新整理，需要手動重新整理。
- Dynamic Table的重新整理過程中會使用ai_embed對圖片進行Embedding。
該預存程序的使用如下：
```
--預存程序，建立Object Table和Dynamic Table，使用dt對圖片進行Embedding
CALL create_image_table_from_oss(
    oss_path => 'oss://xxxx/bdd100k/val/images',
    oss_endpoint => 'oss-cn-hangzhou-internal.aliyuncs.com',
    oss_role_arn => 'acs:ram::1xxxx:role/xxxx',
    image_table => 'public.dt_image_bdd100k',
    embedding_model =>'image_embed'
);
```
重新整理結果表。
通過上述步驟建立的Object Table和Dynamic Table都需要手動重新整理，才能完成資料加工。該步驟已被封裝為附錄：預存程序，該預存程序包括的能力如下：
- 重新整理一次Object Table擷取圖片中繼資料。
- 重新整理一次Dynamic Table，進行圖片的Embedding加工。
該預存程序的使用如下：
```
--重新整理Dynamic Table，將圖片Embedding
CALL refresh_image_table(
    image_table => 'public.dt_image_bdd100k'
);
```

圖片檢索。

圖片資料處理過後可以使用向量檢索和AI Function進行檢索。

以文搜圖

如果使用clip-ViT-B-32模型進行以文搜圖，問題請使用英文。如果是中文問題，請換成LLM模型。以文搜圖的樣本SQL如下：

--以文搜圖
SELECT
    object_uri,
    approx_cosine_distance (embedding_vector, ai_embed ('image_embed', 'a red car in the rain')) AS score
FROM
    public.dt_image_bdd100k
ORDER BY
    score DESC
LIMIT 1;

                            object_uri                         |  score
---------------------------------------------------------------+-------
 oss://****/bd****k/val/images/b836b14a-fb13****.jpg｜ 0.322337151
(5 rows)

在OSS中找到第一個結果的圖片如下：

以圖搜圖

以圖搜圖的樣本SQL如下：

--以圖搜圖
SELECT
    object_uri,
    approx_cosine_distance (embedding_vector, ai_embed ('image_embed', to_file ('oss://xxxx/val/images/b9b53753-91a5d5f8.jpg', 'oss-cn-hangzhou-internal.aliyuncs.com', 'acs:ram::18xxx:role/xxx'))) AS score
FROM
    public.dt_image_bdd100k
WHERE
    object_uri <> 'oss://hm-**-hangzhou/bd****k/val/images/b9b53753-91a5****.jpg' --排除自身
ORDER BY
    score DESC
LIMIT 1;

                          object_uri                           |  score
---------------------------------------------------------------+------
 oss://****/bd****k/val/images/c0e9b7c4-cd8b****.jpg | 0.918008327

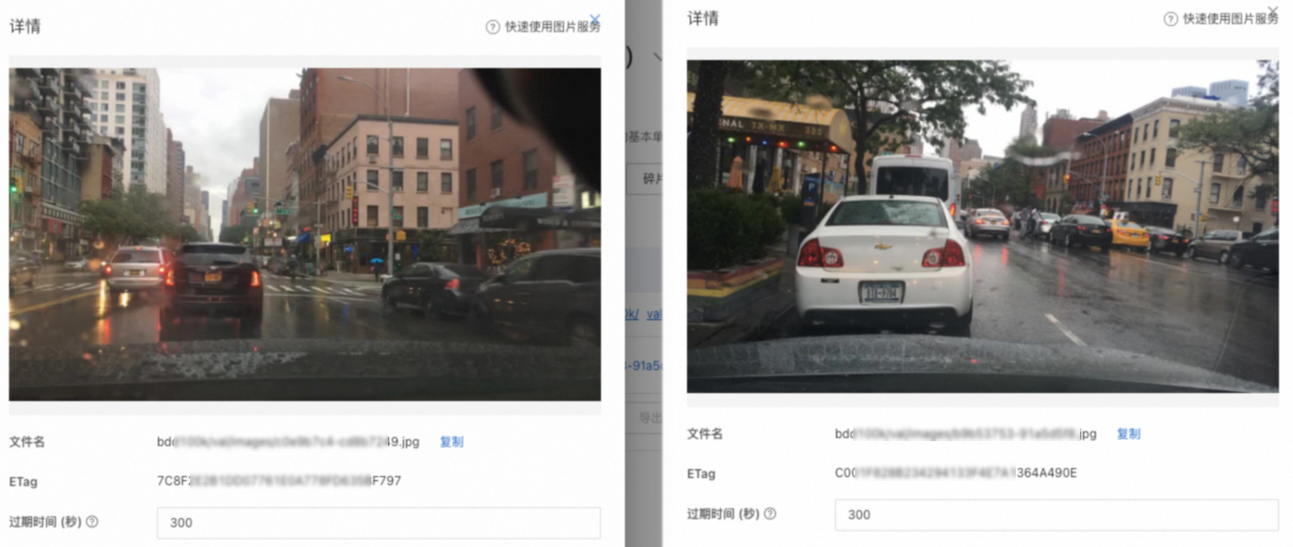

在OSS中找到召回的圖片，並做對比，結果如下：

附錄：預存程序

建立Object Table和Dynamic Table

-- Query查詢結果預設限制200行，如需更多資料請修改limit，最多展示10000行或20M。
CREATE OR REPLACE PROCEDURE create_image_table_from_oss(
    oss_path TEXT,
    oss_endpoint TEXT,
    oss_role_arn TEXT,
    image_table TEXT,
    embedding_model TEXT DEFAULT NULL,
    overwrite BOOLEAN DEFAULT FALSE
)
AS $$
DECLARE
    image_schema_name TEXT;
    image_table_name TEXT;
    obj_table_name TEXT;
    full_image_table_ident TEXT;
    full_obj_ident TEXT;
    embed_expr TEXT;
    create_sql TEXT;
    embedding_dims INT;
BEGIN
    -- 1. 拆 schema name + table name
    IF position('.' in image_table) > 0 THEN
        image_schema_name := split_part(image_table, '.', 1);
        image_table_name  := split_part(image_table, '.', 2);
    ELSE
        image_schema_name := 'public';
        image_table_name  := image_table;
    END IF;

    obj_table_name := image_table_name || '_obj_table';

    full_image_table_ident := format('%I.%I', image_schema_name, image_table_name);
    full_obj_ident    := format('%I.%I', image_schema_name, obj_table_name);

    -- 2. 如果需要覆蓋，先刪表和索引
    IF overwrite THEN
        DECLARE
            dyn_table_exists BOOLEAN;
            rec RECORD;
        BEGIN
            -- 檢查 dynamic table 是否存在
            SELECT EXISTS (
                SELECT 1
                FROM pg_class c
                JOIN pg_namespace n ON n.oid = c.relnamespace
                WHERE c.relname = image_table_name
                AND n.nspname = image_schema_name
            )
            INTO dyn_table_exists;

            IF dyn_table_exists THEN
                -- 2.1 關閉動態表自動重新整理
                -- RAISE NOTICE 'Disabling auto refresh for %', full_image_table_ident;
                -- EXECUTE format('ALTER TABLE IF EXISTS %s SET (auto_refresh_enable=false)', full_image_table_ident);

                -- 2.2 尋找 RUNNING 重新整理任務並取消
                FOR rec IN
                    EXECUTE format(
                        $f$
                        SELECT query_job_id
                            FROM hologres.hg_dynamic_table_refresh_log(%L)
                            WHERE status = 'RUNNING';
                        $f$,
                        image_table
                    )
                LOOP
                    RAISE NOTICE 'Found running refresh job: %', rec.query_job_id;
                    IF hologres.hg_internal_cancel_query_job(rec.query_job_id::bigint) THEN
                        RAISE NOTICE 'Cancel job % succeeded.', rec.query_job_id;
                    ELSE
                        RAISE WARNING 'Cancel job % failed.', rec.query_job_id;
                    END IF;
                END LOOP;

                -- 2.3 刪除 Dynamic Table
                EXECUTE format('DROP TABLE IF EXISTS %s;', full_image_table_ident);
            ELSE
                RAISE NOTICE 'Dynamic table % does not exist, skip cancel job and drop.', full_image_table_ident;
            END IF;

            -- 2.4 無論如何，Object Table 都要刪除
            EXECUTE format('DROP OBJECT TABLE IF EXISTS %s;', full_obj_ident);
        END;
    END IF;

    -- 3. 建立 Object Table
    RAISE NOTICE 'Create object table: %', obj_table_name;
    EXECUTE format(
        $f$
        CREATE OBJECT TABLE %s
        WITH (
            path = %L,
            oss_endpoint = %L,
            role_arn = %L
        );
        $f$,
        full_obj_ident,
        oss_path,
        oss_endpoint,
        oss_role_arn
    );

    COMMIT;

    -- 4. 重新整理 Object Table
    RAISE NOTICE 'Refresh object table: %', obj_table_name;
    EXECUTE format('REFRESH OBJECT TABLE %s;', full_obj_ident);

    COMMIT;

    -- 5. embedding 模型選擇
    IF embedding_model IS NULL OR length(trim(embedding_model)) = 0 THEN
        embed_expr := 'ai_embed(file)';

        EXECUTE 'SELECT array_length(ai_embed(''dummy''), 1)'
        INTO embedding_dims;
    ELSE
        embed_expr := format('ai_embed(%L, file)', embedding_model);

        EXECUTE format(
            'SELECT array_length(ai_embed(%L, ''dummy''), 1)',
            embedding_model
        )
        INTO embedding_dims;
    END IF;

    RAISE NOTICE 'embedding dimension is: %', embedding_dims;

    -- 6. 建立 RAG 輸出動態表
    RAISE NOTICE 'create dynamic table: %', image_table_name;
    EXECUTE format(
        $f$
        CREATE DYNAMIC TABLE %s(
            CHECK(array_ndims(embedding_vector) = 1 AND array_length(embedding_vector, 1) = %s)
        )
        WITH (
            vectors = '{
                "embedding_vector": {
                    "algorithm": "HGraph",
                    "distance_method": "Cosine",
                    "builder_params": {
                    "base_quantization_type": "sq8_uniform",
                    "max_degree": 64,
                    "ef_construction": 400,
                    "precise_quantization_type": "fp32",
                    "use_reorder": true
                    }
                }
            }',
            auto_refresh_mode = 'incremental',
            freshness = '5 minutes',
            auto_refresh_enable = 'false'
        ) AS
        SELECT
            object_uri,
            etag,
            %s AS embedding_vector
        FROM %s;
        $f$,
        full_image_table_ident,
        embedding_dims,
        embed_expr,
        obj_table_name
    );

    COMMIT;

    RAISE NOTICE '';
    RAISE NOTICE 'Create image table success: %', image_table;
    RAISE NOTICE '    Vector index is: %.embedding_vector', image_table;
END;
$$ LANGUAGE plpgsql;

Object Table和Dynamic Table

CREATE OR REPLACE PROCEDURE refresh_image_table(
    image_table TEXT
)
AS $$
DECLARE
    image_schema_name TEXT;
    image_table_name   TEXT;
    obj_table_name TEXT;
    full_image_table_ident TEXT;
    full_obj_ident    TEXT;
BEGIN
    -- 1. 解析 schema 和表名
    IF position('.' in image_table) > 0 THEN
        image_schema_name := split_part(image_table, '.', 1);
        image_table_name  := split_part(image_table, '.', 2);
    ELSE
        image_schema_name := 'public';
        image_table_name  := image_table;
    END IF;

    obj_table_name := image_table_name || '_obj_table';

    full_image_table_ident := format('%I.%I', image_schema_name, image_table_name);
    full_obj_ident    := format('%I.%I', image_schema_name, obj_table_name);

    -- 2. 重新整理 Object Table
    RAISE NOTICE 'Refreshing Object Table: %', obj_table_name;
    EXECUTE format('REFRESH OBJECT TABLE %s;', full_obj_ident);

    -- 3. 重新整理 Dynamic Table
    RAISE NOTICE 'Refreshing Dynamic Table: %', image_table_name;
    EXECUTE format('REFRESH TABLE %s;', full_image_table_ident);

    RAISE NOTICE 'Refresh image table complete: %', image_table;
END;
$$ LANGUAGE plpgsql;

刪除預存程序

CREATE OR REPLACE PROCEDURE drop_image_table(
    image_table TEXT
)
AS $$
DECLARE
    image_schema_name TEXT;
    image_table_name   TEXT;
    obj_table_name TEXT;
    full_image_table_ident TEXT;
    full_obj_ident    TEXT;
    rec RECORD;
BEGIN
    -- 1. 解析 schema 和表名
    IF position('.' in image_table) > 0 THEN
        image_schema_name := split_part(image_table, '.', 1);
        image_table_name   := split_part(image_table, '.', 2);
    ELSE
        image_schema_name := 'public';
        image_table_name   := image_table;
    END IF;

    obj_table_name := image_table_name || '_obj_table';

    full_image_table_ident := format('%I.%I', image_schema_name, image_table_name);
    full_obj_ident    := format('%I.%I', image_schema_name, obj_table_name);

    -- 2. 刪除表
    -- 2.1 關閉動態表自動重新整理
    -- RAISE NOTICE 'Disabling auto refresh for %', full_image_table_ident;
    -- EXECUTE format('ALTER TABLE IF EXISTS %s SET (auto_refresh_enable=false)', full_image_table_ident);

    -- 2.2 尋找 RUNNING 重新整理任務並取消
    FOR rec IN
        EXECUTE format(
            $f$
            SELECT query_job_id
                FROM hologres.hg_dynamic_table_refresh_log(%L)
                WHERE status = 'RUNNING';
            $f$,
            image_table
        )
    LOOP
        RAISE NOTICE 'Found running refresh job: %', rec.query_job_id;
        IF hologres.hg_internal_cancel_query_job(rec.query_job_id::bigint) THEN
            RAISE NOTICE 'Cancel job % succeeded.', rec.query_job_id;
        ELSE
            RAISE WARNING 'Cancel job % failed.', rec.query_job_id;
        END IF;
    END LOOP;

    -- 2.3 刪除 Dynamic Table
    RAISE NOTICE 'Dropping Dynamic Table: %', image_table_name;
    EXECUTE format('DROP TABLE IF EXISTS %s;', full_image_table_ident);

    -- 2.4 刪除 Object Table
    RAISE NOTICE 'Dropping Object Table: %', obj_table_name;
    EXECUTE format('DROP OBJECT TABLE IF EXISTS %s;', full_obj_ident);

    RAISE NOTICE 'Drop image table complete: %', image_table;
END;
$$ LANGUAGE plpgsql;

類別	樣本值
模型名稱	image_embed
模型類別	clip-ViT-B-32
模型作用描述	圖片Embedding
單副本CPU（Core）	7
單副本記憶體	30 GB
單副本GPU	1卡(96 GB)
資源副本數	1
