Flink全託管產品提供豐富強大的日誌資料即時入倉能力。本文為您介紹如何在Flink全託管控制台上快速構建一個從Kafka到Hologres的資料同步作業。

背景資訊

假設訊息佇列Kafka執行個體中有一個名稱為users的Topic，其中有100條JSON資料，代表通過記錄檔採集工具或者應用寫入Kafka的日誌資料，其資料分布大致如下圖所示。

此時，如果您希望建立一個資料同步的作業，將該Topic中的日誌資料都同步到Hologres中，則可以按照以下步驟進行：

步驟一：配置IP白名單
步驟二：準備Kafka測試資料
步驟三：建立Hologres Catalog
步驟四：建立並啟動資料同步作業
步驟五：觀察全量同步結果
步驟六：觀察自動同步表結構變更
（可選）步驟七：調整作業資源配置

本文使用Flink全託管提供的CREATE TABLE AS（CTAS）語句，一鍵完成日誌資料的同步，以及即時的表結構變更同步。

前提條件

已準備阿里雲帳號，並確保賬戶餘額充足。
- 帳號註冊操作步驟，請參見帳號註冊。
- 阿里雲賬戶餘額不少於100美元或等值的代金券或優惠券。
已建立Flink全託管工作空間並完成角色授權，詳情請參見開通Realtime ComputeFlink版和阿里雲帳號角色授權。
上下遊儲存
- 已建立訊息佇列Kafka執行個體，詳情請參見步驟三：建立資源。
- 已建立Hologres執行個體，詳情請參見購買Hologres執行個體。
說明訊息佇列Kafka和Hologres需要與Flink全託管工作空間在相同地區相同VPC下，否則需要打通網路，詳情請參見空間管理與操作或空間管理與操作。

步驟一：配置IP白名單

為了讓Flink能訪問Kafka和Hologres執行個體，您需要將Flink全託管工作空間的網段添加到在Kafka和Hologres的白名單中。

擷取Flink全託管工作空間的VPC網段。
1. 登入Realtime Compute控制台。
2. 在目標工作空間右側操作列，選擇更多 > 工作空間詳情。
3. 在工作空間詳情對話方塊，查看Flink全託管虛擬交換器的網段資訊。
在訊息佇列Kafka的IP白名單中，添加Flink全託管網段資訊。
操作步驟詳情請參見配置白名單。
在Hologres的IP白名單中，添加Flink全託管網段資訊。
操作步驟詳情請參見IP白名單。

步驟二：準備Kafka測試資料

使用Flink全託管的類比資料產生源表作為資料產生器，將資料寫入到Kafka中。請按以下步驟使用Flink全託管開發控制台將資料寫入至訊息佇列Kafka。

在Kafka控制台建立一個名稱為users的Topic。
操作詳情請參見步驟一：建立Topic。

建立將資料寫入到Kafka的作業。

登入Realtime Compute控制台。
在Flink全託管頁簽，單擊目標工作空間操作列下的控制台。
在左側導覽列，單擊SQL開發。
單擊建立後，單擊空白的流作業草稿。
Flink全託管為您提供了豐富的代碼模板和資料同步，每種代碼模板都為您提供了具體的使用情境、程式碼範例和使用指導。您可以直接單擊對應的模板快速地瞭解Flink產品功能和相關文法，實現您的商務邏輯，詳情請參見代碼模板和資料同步模板。
單擊下一步。

在新增作業草稿對話方塊，填寫作業配置資訊。

作業參數	樣本	說明
檔案名稱	kafka-data-input	作業的名稱。說明作業名稱在當前專案中必須保持唯一。
儲存位置	作業草稿	指定該作業的代碼檔案所屬的檔案夾。預設存放在作業開發目錄。您還可以在現有檔案夾右側，單擊表徵圖，建立子檔案夾。
引擎版本	vvr-6.0.4-flink-1.15	當前作業使用的Flink的引擎版本。引擎版本號碼含義、版本對應關係和生命週期重要時間點詳情請參見引擎版本介紹。

單擊建立。

將以下作業代碼拷貝到作業文本編輯區。

CREATE TEMPORARY TABLE source (
  id INT,
  first_name STRING,
  last_name STRING,
  `address` ROW<`country` STRING, `state` STRING, `city` STRING>,
  event_time TIMESTAMP
) WITH (
  'connector' = 'faker',
  'number-of-rows' = '100',
  'rows-per-second' = '10',
  'fields.id.expression' = '#{number.numberBetween ''0'',''1000''}',
  'fields.first_name.expression' = '#{name.firstName}',
  'fields.last_name.expression' = '#{name.lastName}',
  'fields.address.country.expression' = '#{Address.country}',
  'fields.address.state.expression' = '#{Address.state}',
  'fields.address.city.expression' = '#{Address.city}',
  'fields.event_time.expression' = '#{date.past ''15'',''SECONDS''}'
);

CREATE TEMPORARY TABLE sink (
  id INT,
  first_name STRING,
  last_name STRING,
  `address` ROW<`country` STRING, `state` STRING, `city` STRING>,
  `timestamp` TIMESTAMP METADATA
) WITH (
  'connector' = 'kafka',
  'properties.bootstrap.servers' = 'alikafka-host1.aliyuncs.com:9000,alikafka-host2.aliyuncs.com:9000,alikafka-host3.aliyuncs.com:9000',
  'topic' = 'users',
  'format' = 'json'
);

INSERT INTO sink SELECT * FROM source;

請按您的實際配置，修改以下參數配置資訊。

參數	樣本值	說明
properties.bootstrap.servers	alikafka-host1.aliyuncs.com:9000,alikafka-host2.aliyuncs.com:9000,alikafka-host3.aliyuncs.com:9000	Kafka Broker地址。格式為host:port,host:port,host:port，以英文逗號（,）分割。
topic	users	Kafka Topic名稱。

啟動作業。
1. 在SQL開發頁面，單擊部署，在彈出的對話方塊中單擊確認。
2. 在作業營運頁面，單擊目標作業名稱操作列中的啟動，配置詳情請參見作業啟動。

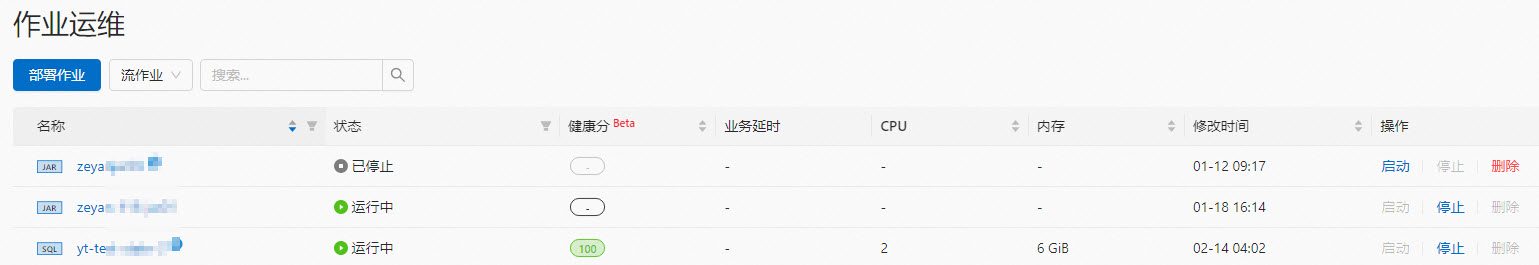

  您可以在作業營運頁面觀察作業的運行資訊和狀態。
  由於faker資料來源是一個有限流，因此在作業處於運行狀態後，大約1分鐘左右後，作業就會處於完成狀態。當作業結束運行代表作業已經將相關的資料寫入到Kafka的users中。其中，寫入到訊息佇列Kafka的JSON資料格式大致如下。
```
{
  "id": 765,
  "first_name": "Barry",
  "last_name": "Pollich",
  "address": {
    "country": "United Arab Emirates",
    "state": "Nevada",
    "city": "Powlowskifurt"
  }
}
```

步驟三：建立Hologres Catalog

單表同步都需要依賴目標Catalog來建立目標表。因此，您需要通過控制台建立目標Catalog。本文將以目標Catalog為Hologres Catalog為例，為您進行介紹。

建立名稱為holo的Hologres Catalog。
操作步驟詳情請參見建立Hologres Catalog。
重要您需要在您的目標執行個體中已建立flink_test_db資料庫，否則建立Catalog會報錯。
在中繼資料頁簽，確認已建立名為holo的Catalog。

步驟四：建立並啟動資料同步作業

登入Flink全託管開發控制台，建立資料同步作業。

在Flink全託管頁簽，單擊目標工作空間操作列下的控制台。
在SQL開發頁面，單擊建立。
單擊空白的流作業草稿。
Flink全託管為您提供了豐富的代碼模板和資料同步，每種代碼模板都為您提供了具體的使用情境、程式碼範例和使用指導。您可以直接單擊對應的模板快速地瞭解Flink產品功能和相關文法，實現您的商務邏輯，詳情請參見代碼模板和資料同步模板。
單擊下一步。

在新增作業草稿對話方塊，填寫作業配置資訊。

作業參數	樣本	說明
檔案名稱	flink-quickstart-test	作業的名稱。說明作業名稱在當前專案中必須保持唯一。
儲存位置	作業草稿	指定該作業的代碼檔案所屬的檔案夾。預設存放在作業開發目錄。您還可以在現有檔案夾右側，單擊表徵圖，建立子檔案夾。
引擎版本	vvr-6.0.4-flink-1.15	當前作業使用的Flink的引擎版本。引擎版本號碼含義、版本對應關係和生命週期重要時間點詳情請參見引擎版本介紹。

單擊建立。

將以下作業代碼拷貝到作業文本編輯區，修改代碼中的參數配置資訊。

將訊息佇列Kafka中名稱為users的Topic資料同步至Hologres的flink_test_db資料庫的sync_kafka_users表中。

說明在同步過程中，建議聲明Kafka的Metadata partition和offset作為Hologres表中的主鍵。這樣可以避免由於作業Failover，資料重發導致下遊儲存多份相同資料。

您可以通過以下任意一種方式進行：

通過CATS語句同步

該方式無需您手動在Hologres中建立該表，也無需指明對應的列類型為JSON或JSONB。

CREATE TEMPORARY TABLE kafka_users (
  `id` INT NOT NULL,
  `address` STRING,
  `offset` BIGINT NOT NULL METADATA,
  `partition` BIGINT NOT NULL METADATA,
  `timestamp` TIMESTAMP METADATA,
  `date` AS CAST(`timestamp` AS DATE),
  `country` AS JSON_VALUE(`address`, '$.country'),
  PRIMARY KEY (`partition`, `offset`) NOT ENFORCED
) WITH (
  'connector' = 'kafka',
  'properties.bootstrap.servers' = 'alikafka-host1.aliyuncs.com:9000,alikafka-host2.aliyuncs.com:9000,alikafka-host3.aliyuncs.com:9000',
  'topic' = 'users',
  'format' = 'json',
  'json.infer-schema.flatten-nested-columns.enable' = 'true', -- 自動延伸嵌套列。
  'scan.startup.mode' = 'earliest-offset'
);

CREATE TABLE IF NOT EXISTS holo.flink_test_db.sync_kafka_users
WITH (
  'connector' = 'hologres'
) AS TABLE kafka_users;

說明為了避免作業Failover後，作業重啟將重複資料寫入到Hologres中，您可以添加相關主鍵從而唯一地標識資料。當資料重發時，Hologres將會保證相同partition和offset的資料只會保留一份。

通過INSERT INTO語句同步

考慮到Hologres中對於JSON和JSONB類型的資料會進行特殊的最佳化，您也可以通過INSERT INTO語句將嵌套JSON寫入到Hologres中。

該方式需要您手動在Hologres中建立該表並指明需要對應的列類型為JSON或JSONB，然後通過下文的SQL，會將address資料寫入到 Hologres中類型為JSON的列。

CREATE TEMPORARY TABLE kafka_users (
  `id` INT NOT NULL,
  `address` STRING, -- 該列對應的資料為嵌套JSON。
  `offset` BIGINT NOT NULL METADATA,
  `partition` BIGINT NOT NULL METADATA,
  `timestamp` TIMESTAMP METADATA,
  `date` AS CAST(`timestamp` AS DATE),
  `country` AS JSON_VALUE(`address`, '$.country')
) WITH (
  'connector' = 'kafka',
  'properties.bootstrap.servers' = 'alikafka-host1.aliyuncs.com:9000,alikafka-host2.aliyuncs.com:9000,alikafka-host3.aliyuncs.com:9000',
  'topic' = 'users',
  'format' = 'json',
  'json.infer-schema.flatten-nested-columns.enable' = 'true', -- 自動延伸嵌套列。
  'scan.startup.mode' = 'earliest-offset'
);

CREATE TEMPORARY TABLE holo (
  `id` INT NOT NULL,
  `address` STRING,
  `offset` BIGINT,
  `partition` BIGINT,
  `timestamp` TIMESTAMP,
  `date` DATE,
  `country` STRING
) WITH (
  'connector' = 'hologres',
  'endpoint' = 'hgpostcn-****-cn-beijing-vpc.hologres.aliyuncs.com:80',
  'username' = 'LTAI5tE572UJ44Xwhx6i****',
  'password' = 'KtyIXK3HIDKA9VzKX4tpct9xTm****',
  'dbname' = 'flink_test_db',
  'tablename' = 'sync_kafka_users'
);

INSERT INTO holo
SELECT * FROM kafka_users;

在上述作業代碼中配置如下參數資訊。

參數	樣本值	說明
properties.bootstrap.servers	alikafka-host1.aliyuncs.com:9000,alikafka-host2.aliyuncs.com:9000,alikafka-host3.aliyuncs.com:9000	Kafka Broker地址。格式為host:port,host:port,host:port，以英文逗號（,）分割。
topic	users	Kafka Topic名稱。
endpoint	hgpostcn-****-cn-beijing-vpc.hologres.aliyuncs.com:80	Hologres端點。格式為<ip>:<port>。
username	LTAI5tE572UJ44Xwhx6i****	Hologres使用者名稱，請填寫阿里雲帳號的AccessKey ID。
password	KtyIXK3HIDKA9VzKX4tpct9xTm****	Hologres密碼，請填寫阿里雲帳號的AccessKey Secret。
dbname	flink_test_db	Hologres資料庫名稱。
tablename	sync_kafka_users	Hologres表名稱。說明如果您通過INSERT INTO方式同步資料，則需要提前在目標執行個體的資料庫中建立sync_kafka_users表和欄位。如果Schema不為Public時，則tablename需要填寫為schema.tableName。
json.infer-schema.flatten-nested-columns.enable	true	該參數取值說明如下。 true：Flink會自動展平新增的嵌套列，並用訪問該列的路徑作為展開後的列的名字。 false：禁用該功能。

在SQL開發頁面，單擊部署後，在彈出的對話方塊中單擊確認。
在作業營運頁面，單擊目標作業名稱操作列中的啟動，配置詳情請參見作業啟動。
單擊啟動。
作業啟動後，您可以在作業營運介面觀察作業的運行資訊和狀態。

步驟五：觀察全量同步結果

登入Hologres管理主控台。
在執行個體列表頁面，單擊目標執行個體名稱。
在頁面右上方，單擊登入執行個體。
在中繼資料管理頁簽，查看users資料庫中同步的sync_kafka_users表結構和資料。
同步後的表結構和資料如下圖所示。
- 表結構
  雙擊sync_kafka_users表名稱，查看錶結構。
- 表資料
  在sync_kafka_users表資訊頁面右上方，單擊查詢表後，輸入如下命令，單擊運行。
  SELECT * FROM public.sync_kafka_users order by partition, "offset";
  表資料結果如下圖所示。

步驟六：觀察自動同步表結構變更

在Kafka控制台手動發送一條包含新增列的訊息。

登入雲訊息佇列 Kafka 版控制台。
在執行個體列表頁面，單擊目標執行個體名稱。
在Topic管理頁面，單擊目標Topic名稱users。

單擊體驗發送訊息。填寫訊息內容。

配置項	樣本
發送方式	選中控制台。
訊息Key	填寫為flinktest。
訊息內容	將以下JSON內容複寫粘貼到訊息內容中。 `{ "id": 100001, "first_name": "Dennise", "last_name": "Schuppe", "address": { "country": "Isle of Man", "state": "Montana", "city": "East Coleburgh" }, "house-points": { "house": "Pukwudgie", "points": 76 } }` 說明該樣本中house-points是一個新增的嵌套列。
發送到指定分區	選中是。
分區ID	填寫為0。

單擊確定。

在Hologres控制台，查看sync_kafka_users表結構和資料的變化。
1. 登入Hologres管理主控台。
2. 在執行個體列表頁面，單擊目標執行個體名稱。
3. 在頁面右上方，單擊登入執行個體。
4. 在中繼資料管理頁簽，雙擊sync_kafka_users表名稱。
5. 單擊查詢表後，輸入如下命令，單擊運行。
```
SELECT * FROM public.sync_kafka_users order by partition, "offset";
```
6. 查看錶資料結果。

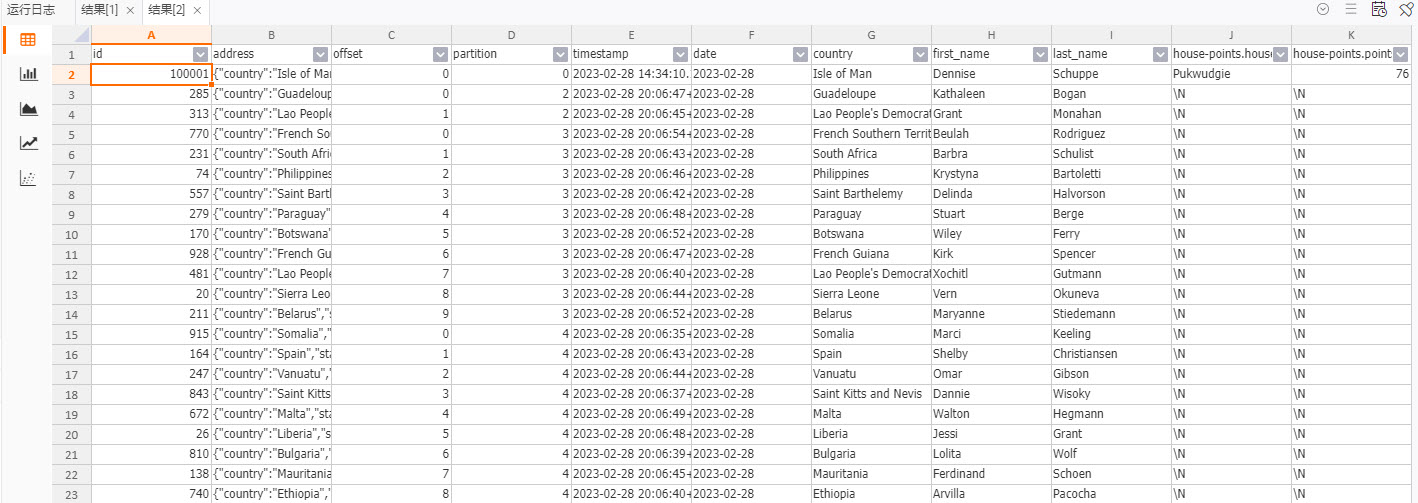

  表資料結果如下圖所示。
  可以觀察到id為100001的資料已經成功地寫入到了Hologres中。同時，Hologres中多了house-points.house和house-points.points 兩列。
  說明雖然插入到Kafka中的資料只有一個嵌套列house-points，但是由於在kafka_users表的WITH參數內聲明要求json.infer-schema.flatten-nested-columns.enable，那麼Flink就會自動展平新增的嵌套列，並用訪問該列的路徑作為展開後的列的名字。

（可選）步驟七：調整作業資源配置

根據資料量的不同，往往需要調節不同節點的並發和資源，以達到更優的作業效能。您可以使用資源配置的基礎模式簡單配置作業並發度和CU數，也可以使用資源配置的專家模式細粒度地調整節點的並發和資源。

登入Flink全託管開發控制台，進入作業詳情頁面。
1. 登入Realtime Compute控制台。
2. 在Flink全託管頁簽，單擊目標工作空間操作列下的控制台。
3. 在左側導覽列，單擊作業營運。
4. 單擊目標作業名稱，在部署詳情頁簽下，單擊資源配置地區右上方的編輯。
修改資源配置。
1. 在資源模式配置項中選擇專家模式。
2. 在配置計劃中單擊立即擷取。
3. 將滑鼠移至上方至更多操作，單擊展開全部。
  觀察完整的拓撲圖，通過完整的拓撲圖能瞭解到整個資料的同步計劃，即具體同步哪些表。
4. 手動設定每個節點的並發。
  由於Kafka users Topic有四個分區，因此可以設定作業為4並發。由於日誌資料只是寫入到Hologres一張表中，為了降低Hologres的串連數，可以調節Hologres的並發為2。資源配置步驟詳情請參見配置作業部署資訊。
5. 單擊儲存。
6. 在作業營運頁面，單擊目標作業操作列下的啟動。
  重要如果修改的目標作業是運行中狀態，您需要單擊目標作業名稱操作中的停止，直到作業為已停止狀態後，再單擊啟動，待啟動完成後，修改的作業配置才會生效。

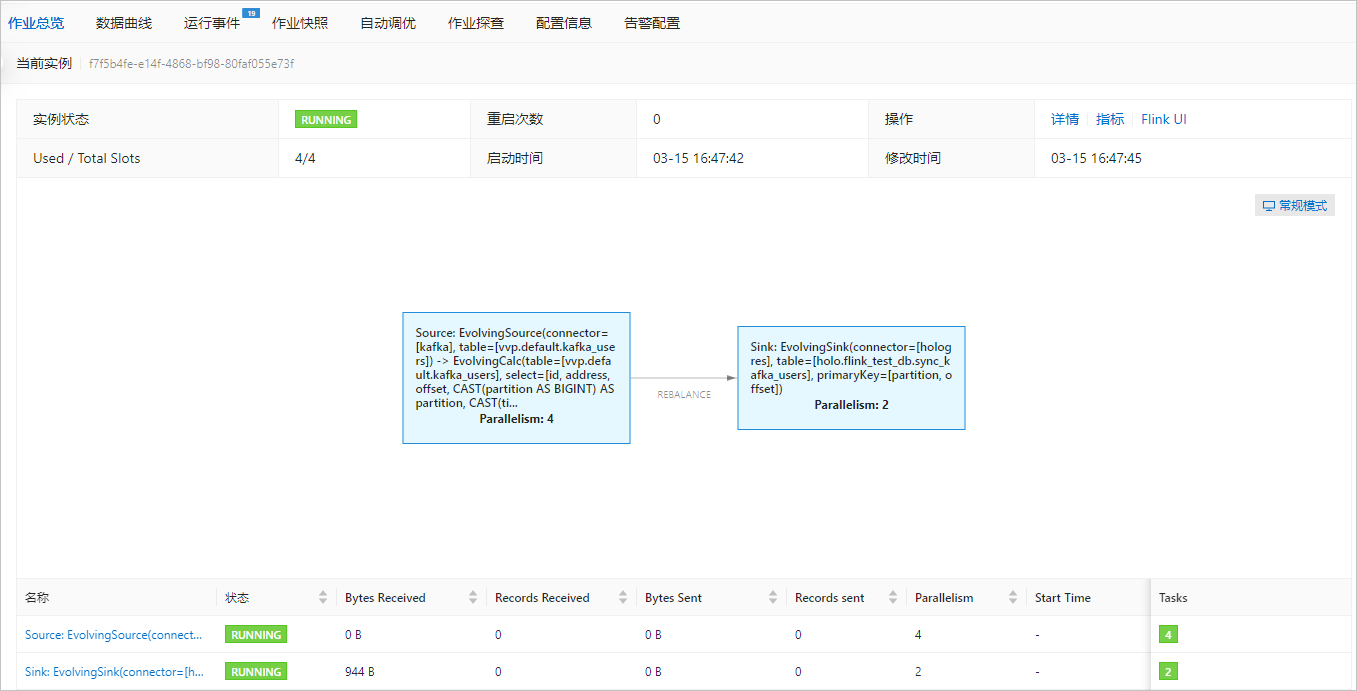

單擊目標作業名稱，在作業總覽頁面，查看調整效果。
