    E-MapReduce：數倉情境：增量資料即時統計

    文件中心

    E-MapReduce：數倉情境：增量資料即時統計

    更新時間：Jul 10, 2024

    本文通過樣本為您介紹如何基於StarRocks構建數倉情境-增量資料即時統計。

    前提條件

    • 已建立DataFlow或自訂叢集，具體操作請參見建立叢集。
    • 已建立EMR Serverless StarRocks執行個體，具體操作請參見建立執行個體。
    • 已建立RDS MySQL，具體操作請參見快速建立RDS MySQL執行個體。
      說明 本文樣本中DataFlow叢集為EMR-3.40.0版本、MySQL為5.7版本。

    使用限制

    • DataFlow叢集、StarRocks叢集和RDS MySQL執行個體需要在同一個VPC下，並且在同一個可用性區域下。
    • DataFlow叢集和StarRocks叢集均須開啟公網訪問。
    • RDS MySQL為5.7及以上版本。

    情境介紹

    因為部分情境對資料延遲非常敏感，資料產生的時候必須完成加工，所以此時您可以通過增量資料即時統計的方式，提前使用Flink將明細層、匯總層等層資料進行匯聚，匯聚之後把結果集儲存下來再對外提供服務。

    方案架構

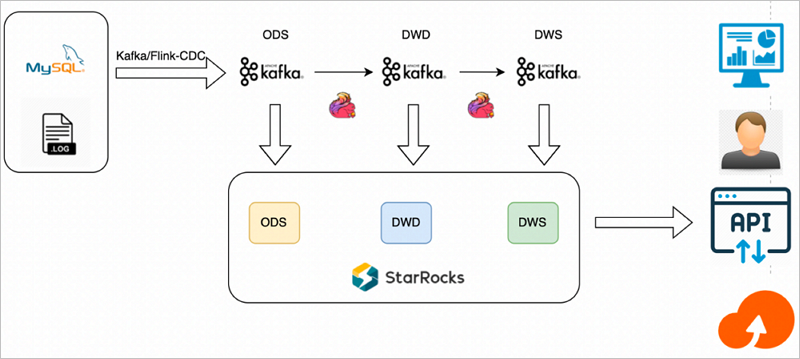

    增量資料即時統計的基本架構如下圖所示。Flink-StarRocks

    整體資料流如下：

    1. 直接使用Flink構建即時數倉，由Flink進行清洗加工轉換和摘要彙總，將各層結果集寫入Kafka中。

    2. StarRocks從Kafka分別訂閱各層資料，將各層資料持久化到StarRocks中，用於之後的查詢分析。

    方案特點

    該方案主要特點如下：

    • 增量計算的資料由Flink進行清洗加工轉換和摘要彙總，各層應用資料通過Kafka分別持久化到StarRocks中。

    • Flink加工的結果集可以採取雙寫的方式，一方面繼續投遞給下一層訊息流程Topic，一方面Sink到同層的StarRocks中；也可以採用單寫Kafka再通過StarRocks即時消費Kafka對應Topic上的資料，方便後續歷史資料的狀態檢查與重新整理。

    • StarRocks通過表的形式直接對接上層應用，實現應用即時查詢。

    • 方案優勢

      • 即時性強，能滿足業務對即時性敏感的情境。

      • 指標修正簡單，與傳統增量計算方式不一樣的是，該方案將中間的狀態也持久儲存在StarRocks中，提升了後續分析的靈活性，當中間資料品質有問題時，直接對錶修正，重刷資料即可。

    • 方案缺點

      • 大部分即時增量計算依賴於Flink，需要使用者有一定的Flink技能。

      • 不適合資料頻繁更新，無法進行累加計算的情境。

      • 不適合多流Join等計算複雜資源開銷大的情境。

    • 適用情境

      即時需求簡單，資料量不大，以埋點資料統計為主的資料，即時性最強。

    操作流程

    樣本操作如下：

    1. 步驟一：建立MySQL來源資料表
    2. 步驟二：建立Kafka的Topic
    3. 步驟三：建立StarRocks表和匯入任務
    4. 步驟四：執行Flink任務，啟動資料流
    5. 步驟五：查看資料庫和表資訊
    6. 步驟六：驗證插入後的資料

    步驟一：建立MySQL來源資料表

    1. 建立測試的資料庫和帳號，具體操作請參見建立資料庫和帳號。
      建立完資料庫和帳號後，需要授權測試帳號的讀寫權限。
      說明 本文樣本中建立的資料庫名稱為flink_cdc，帳號為emr_test。
    2. 使用建立的測試帳號串連MySQL執行個體，具體操作請參見通過DMS登入RDS MySQL。
    3. 執行以下命令，建立資料表。
      CREATE DATABASE IF NOT EXISTS flink_cdc;

CREATE TABLE flink_cdc.orders (
   order_id INT NOT NULL AUTO_INCREMENT,
   order_revenue FLOAT NOT NULL,
   order_region VARCHAR(40) NOT NULL,
   customer_id INT NOT NULL,
   PRIMARY KEY ( order_id )
);

CREATE TABLE flink_cdc.customers (
   customer_id INT NOT NULL,
   customer_age INT NOT NULL,
   customer_name VARCHAR(40) NOT NULL,
   PRIMARY KEY ( customer_id )
);

    步驟二：建立Kafka的Topic

    1. 使用SSH方式登入DataFlow叢集，具體操作請參見登入叢集。
    2. 執行以下命令，建立對應的Topic。
      cd $KAFKA_HOME
kafka-topics.sh --create --topic ods_order --replication-factor 1 --partitions 1 --bootstrap-server "192.168.**.**:9092,192.168.**.**:9092,192.168.**.**:9092"
kafka-topics.sh --create --topic ods_customers --replication-factor 1 --partitions 1 --bootstrap-server "192.168.**.**:9092,192.168.**.**:9092,192.168.**.**:9092"
kafka-topics.sh --create --topic dwd_order_customer_valid --replication-factor 1 --partitions 1 --bootstrap-server "192.168.**.**:9092,192.168.**.**:9092,192.168.**.**:9092"
kafka-topics.sh --create --topic dws_agg_by_region --replication-factor 1 --partitions 1 --bootstrap-server "192.168.**.**:9092,192.168.**.**:9092,192.168.**.**:9092"
      說明 本文程式碼範例中的192.168.**.**為DataFlow叢集的內網IP地址，您可以在E-MapReduce控制台DataFlow叢集的節點管理頁簽查看。

    步驟三：建立StarRocks表和匯入任務

    1. 串連EMR Serverless StarRocks執行個體，詳情請參見通過用戶端方式串連StarRocks執行個體。
    2. 執行以下命令，建立ODS表。
      CREATE DATABASE IF NOT EXISTS `flink_cdc`;

CREATE TABLE IF NOT EXISTS `flink_cdc`.`customers` (
  `customer_id` INT NOT NULL  COMMENT "",
  `customer_age` FLOAT NOT NULL  COMMENT "",
  `customer_name` STRING NOT NULL  COMMENT ""
) ENGINE=olap
PRIMARY KEY(`customer_id`)
COMMENT ""
DISTRIBUTED BY HASH(`customer_id`) BUCKETS 1
PROPERTIES (
  "replication_num" = "1"
);

CREATE TABLE IF NOT EXISTS `flink_cdc`.`orders` (
  `order_id` INT NOT NULL  COMMENT "",
  `order_revenue` FLOAT NOT NULL  COMMENT "",
  `order_region` STRING NOT NULL  COMMENT "",
  `customer_id` INT NOT NULL  COMMENT ""
) ENGINE=olap
PRIMARY KEY(`order_id`)
COMMENT ""
DISTRIBUTED BY HASH(`order_id`) BUCKETS 1
PROPERTIES (
  "replication_num" = "1"
);
    3. 執行以下命令，建立DWD表。
      CREATE TABLE IF NOT EXISTS `flink_cdc`.`dwd_order_customer_valid`(
  `order_id` INT NOT NULL  COMMENT "",
  `order_revenue` FLOAT NOT NULL  COMMENT "",
  `order_region` STRING NOT NULL  COMMENT "",
  `customer_id` INT NOT NULL  COMMENT "",
  `customer_age` FLOAT NOT NULL  COMMENT "",
  `customer_name` STRING NOT NULL  COMMENT ""
) ENGINE=olap
PRIMARY KEY(`order_id`)
COMMENT ""
DISTRIBUTED BY HASH(`order_id`) BUCKETS 1
PROPERTIES (
  "replication_num" = "1"
);
    4. 執行以下命令，建立DWS表。
      CREATE TABLE IF NOT EXISTS `flink_cdc`.`dws_agg_by_region` (
  `order_region` STRING NOT NULL  COMMENT "",
  `order_cnt` INT NOT NULL  COMMENT "",
  `order_total_revenue` INT NOT NULL  COMMENT ""
) ENGINE=olap
PRIMARY KEY(`order_region`)
COMMENT ""
DISTRIBUTED BY HASH(`order_region`) BUCKETS 1
PROPERTIES (
  "replication_num" = "1"
);
    5. 執行以下命令，建立Routine Load匯入任務，訂閱Kafka資料來源的資料。
      CREATE ROUTINE LOAD flink_cdc.routine_load_orders ON orders
COLUMNS (order_id, order_revenue, order_region, customer_id)
PROPERTIES
(
  "format" = "json",
  "jsonpaths" = "[\"$.order_id\",\"$.order_revenue\",\"$.order_region\",\"$.customer_id\"]"
)
FROM KAFKA
(
  "kafka_broker_list" = "192.168.**.**:9092,192.168.**.**:9092,192.168.**.**:9092",
  "kafka_topic" = "ods_order"
);

CREATE ROUTINE LOAD flink_cdc.routine_load_customers ON customers
COLUMNS (customer_id, customer_age, customer_name)
PROPERTIES
(
    "format" = "json",
    "jsonpaths" = "[\"$.customer_id\",\"$.customer_age\",\"$.customer_name\"]"
)
FROM KAFKA
(
  "kafka_broker_list" = "192.168.**.**:9092,192.168.**.**:9092,192.168.**.**:9092",
  "kafka_topic" = "ods_customers"
);

CREATE ROUTINE LOAD flink_cdc.routine_load_dwd_order_customer_valid ON dwd_order_customer_valid
COLUMNS (order_id, order_revenue, order_region, customer_id, customer_age, customer_name)
PROPERTIES
(
    "format" = "json",
    "jsonpaths" = "[\"$.order_id\",\"$.order_revenue\",\"$.order_region\",\"$.customer_id\",\"$.customer_age\",\"$.customer_name\"]"
)
FROM KAFKA
(
  "kafka_broker_list" = "192.168.**.**:9092,192.168.**.**:9092,192.168.**.**:9092",
  "kafka_topic" = "dwd_order_customer_valid"
);

CREATE ROUTINE LOAD flink_cdc.routine_load_dws_agg_by_region ON dws_agg_by_region
COLUMNS (order_region, order_cnt, order_total_revenue)
PROPERTIES
(
    "format" = "json",
    "jsonpaths" = "[\"$.order_region\",\"$.order_cnt\",\"$.order_total_revenue\"]"
)
FROM KAFKA
(
  "kafka_broker_list" = "192.168.**.**:9092,192.168.**.**:9092,192.168.**.**:9092",
  "kafka_topic" = "dws_agg_by_region"
);

    步驟四：執行Flink任務，啟動資料流

    1. 下載Flink CDC connector和Flink StarRocks Connector，並上傳至DataFlow叢集的/opt/apps/FLINK/flink-current/lib目錄下。
    2. 拷貝DataFlow叢集的/opt/apps/FLINK/flink-current/opt/connectors/kafka目錄下的JAR包至/opt/apps/FLINK/flink-current/lib目錄下。
    3. 使用SSH方式登入DataFlow叢集，具體操作請參見登入叢集。
    4. 執行以下命令，啟動叢集。
      重要 本文樣本僅供測試，如果是生產層級的Flink作業請使用YARN或Kubernetes方式提交，詳情請參見Apache Hadoop YARN和Native Kubernetes。
      /opt/apps/FLINK/flink-current/bin/start-cluster.sh
    5. 編寫Flink SQL作業，並儲存為demo.sql。
      執行以下命令，編輯demo.sql檔案。
      vim demo.sql
      檔案內容如下所示。
      CREATE DATABASE IF NOT EXISTS `default_catalog`.`flink_cdc`;

-- create source tables
CREATE TABLE IF NOT EXISTS `default_catalog`.`flink_cdc`.`orders_src`(
  `order_id` INT NOT NULL,
  `order_revenue` FLOAT NOT NULL,
  `order_region` STRING NOT NULL,
  `customer_id` INT NOT NULL,
  PRIMARY KEY(`order_id`) NOT ENFORCED
) with (
  'connector' = 'mysql-cdc',
  'hostname' = 'rm-2ze5h9qnki343****.mysql.rds.aliyuncs.com',
  'port' = '3306',
  'username' = 'emr_test',
  'password' = 'Yz12****',
  'database-name' = 'flink_cdc',
  'table-name' = 'orders'
);

CREATE TABLE IF NOT EXISTS `default_catalog`.`flink_cdc`.`customers_src` (
  `customer_id` INT NOT NULL,
  `customer_age` FLOAT NOT NULL,
  `customer_name` STRING NOT NULL,
  PRIMARY KEY(`customer_id`) NOT ENFORCED
) with (
  'connector' = 'mysql-cdc',
  'hostname' = 'rm-2ze5h9qnki343****.mysql.rds.aliyuncs.com',
  'port' = '3306',
  'username' = 'emr_test',
  'password' = 'Yz12****',
  'database-name' = 'flink_cdc',
  'table-name' = 'customers'
);

-- create ods dwd and dws tables
CREATE TABLE IF NOT EXISTS `default_catalog`.`flink_cdc`.`ods_order_table` (
  `order_id` INT,
  `order_revenue` FLOAT,
  `order_region` VARCHAR(40),
  `customer_id` INT,
  PRIMARY KEY (order_id) NOT ENFORCED
) WITH (
  'connector' = 'upsert-kafka',
  'topic' = 'ods_order',
  'properties.bootstrap.servers' = '192.168.**.**:9092,192.168.**.**:9092,192.168.**.**:9092',
  'key.format' = 'json',
  'value.format' = 'json'
);

CREATE TABLE IF NOT EXISTS `default_catalog`.`flink_cdc`.`ods_customers_table` (
  `customer_id` INT,
  `customer_age` FLOAT,
  `customer_name` STRING,
  PRIMARY KEY (customer_id) NOT ENFORCED
) WITH (
  'connector' = 'upsert-kafka',
  'topic' = 'ods_customers',
  'properties.bootstrap.servers' = '192.168.**.**:9092,192.168.**.**:9092,192.168.**.**:9092',
  'key.format' = 'json',
  'value.format' = 'json'
);

CREATE TABLE IF NOT EXISTS `default_catalog`.`flink_cdc`.`dwd_order_customer_valid` (
  `order_id` INT,
  `order_revenue` FLOAT,
  `order_region` STRING,
  `customer_id` INT,
  `customer_age` FLOAT,
  `customer_name` STRING,
  PRIMARY KEY (order_id) NOT ENFORCED
) WITH (
  'connector' = 'upsert-kafka',
  'topic' = 'dwd_order_customer_valid',
  'properties.bootstrap.servers' = '192.168.**.**:9092,192.168.**.**:9092,192.168.**.**:9092',
  'key.format' = 'json',
  'value.format' = 'json'
);

CREATE TABLE IF NOT EXISTS `default_catalog`.`flink_cdc`.`dws_agg_by_region` (
  `order_region` VARCHAR(40),
  `order_cnt` BIGINT,
  `order_total_revenue` FLOAT,
  PRIMARY KEY (order_region) NOT ENFORCED
) WITH (
  'connector' = 'upsert-kafka',
  'topic' = 'dws_agg_by_region',
  'properties.bootstrap.servers' = '192.168.**.**:9092,192.168.**.**:9092,192.168.**.**:9092',
  'key.format' = 'json',
  'value.format' = 'json'
);


USE flink_cdc;

BEGIN STATEMENT SET;


INSERT INTO ods_order_table SELECT * FROM orders_src;

INSERT INTO ods_customers_table SELECT * FROM customers_src;

INSERT INTO dwd_order_customer_valid
SELECT
  o.order_id,
  o.order_revenue,
  o.order_region,
  c.customer_id,
  c.customer_age,
  c.customer_name
FROM customers_src c JOIN orders_src o ON c.customer_id=o.customer_id
WHERE c.customer_id <> -1;

INSERT INTO dws_agg_by_region
SELECT
  order_region,
  count(*) as order_cnt,
  sum(order_revenue) as order_total_revenue
FROM dwd_order_customer_valid
GROUP BY order_region;

END;
      涉及參數如下所示：
      • 建立資料表orders_src和customers_src。
        參數描述
        connector固定值為mysql-cdc。
        hostnameRDS的內網地址。

        您可以在RDS的資料庫連接頁面，單擊內網地址進行複製。例如，rm-2ze5h9qnki343****.mysql.rds.aliyuncs.com。

        port固定值為3306。
        username步驟一：建立MySQL來源資料表中建立的帳號名。本樣本為emr_test。
        password步驟一：建立MySQL來源資料表中建立的帳號的密碼。本樣本為Yz12****。
        database-name步驟一：建立MySQL來源資料表中建立的資料庫名。本樣本為flink_cdc。
        table-name步驟一：建立MySQL來源資料表中建立的資料表。
        • orders_src：本樣本為orders。
        • customers_src：本樣本為customers。
      • 建立資料表ods_order_table、ods_customers_table、dwd_order_customer_valid和dws_agg_by_region。
        參數描述
        connector固定值為upsert-kafka。
        topic步驟二：建立Kafka的Topic中建立的Topic名稱。
        • ods_order_table：本樣本為ods_order。
        • ods_customers_table：本樣本為ods_customers。
        • dwd_order_customer_valid：本樣本為dwd_order_customer_valid。
        • dws_agg_by_region：本樣本為dws_agg_by_region。
        properties.bootstrap.servers固定格式為192.168.**.**:9092,192.168.**.**:9092,192.168.**.**:9092。
    6. 執行以下命令，啟動Flink任務。
       /opt/apps/FLINK/flink-current/bin/sql-client.sh -f demo.sql

    步驟五：查看資料庫和表資訊

    1. 串連EMR Serverless StarRocks執行個體，詳情請參見通過用戶端方式串連StarRocks執行個體。
    2. 執行以下命令，查詢資料庫資訊。
      show databases;
      返回資訊如下所示。
      +--------------------+
| Database           |
+--------------------+
| _statistics_       |
| information_schema |
| flink_cdc           |
+--------------------+
3 rows in set (0.00 sec)
    3. 查詢資料表資訊。
      1. 執行以下命令，使用資料庫。
        use flink_cdc;
      2. 執行以下命令，查看錶資訊。
        show tables;
        返回資訊如下所示。
        +--------------------------+
| Tables_in_flink_cdc      |
+--------------------------+
| customers                |
| dwd_order_customer_valid |
| dws_agg_by_region        |
| orders                   |
+--------------------------+
4 rows in set (0.01 sec)

    步驟六：驗證插入後的資料

    1. 使用步驟一：建立MySQL來源資料表中建立的測試帳號串連MySQL執行個體，具體操作請參見通過DMS登入RDS MySQL。
    2. 在RDS資料庫視窗執行以下命令，向表orders和customers中插入資料。
      INSERT INTO flink_cdc.orders(order_id,order_revenue,order_region,customer_id) VALUES(1,10,"beijing",1);
INSERT INTO flink_cdc.orders(order_id,order_revenue,order_region,customer_id) VALUES(2,10,"beijing",1);
INSERT INTO flink_cdc.customers(customer_id,customer_age,customer_name) VALUES(1, 22, "emr_test");
    3. 串連EMR Serverless StarRocks執行個體，詳情請參見通過用戶端方式串連StarRocks執行個體。
    4. 執行以下命令，查詢ODS層資料。
      1. 執行以下命令，使用資料庫。
        use flink_cdc;
      2. 執行以下命令，查看orders表資訊。
        select * from orders;
        返回資訊如下所示。
        +----------+---------------+--------------+-------------+
| order_id | order_revenue | order_region | customer_id |
+----------+---------------+--------------+-------------+
|        1 |            10 | beijing      |           1 |
|        2 |            10 | beijing      |           1 |
+----------+---------------+--------------+-------------+
      3. 執行以下命令，查看customers表資訊。
        select * from customers;
        返回資訊如下所示。
        +-------------+--------------+---------------+
| customer_id | customer_age | customer_name |
+-------------+--------------+---------------+
|           1 |           22 | emr_test      |
+-------------+--------------+---------------+
    5. 執行以下命令，查詢DWD層資料。
      1. 執行以下命令，使用資料庫。
        use flink_cdc;
      2. 執行以下命令，查看orders表資訊。
        select * from dwd_order_customer_valid;
        返回資訊如下所示。
        +----------+---------------+--------------+-------------+--------------+---------------+
| order_id | order_revenue | order_region | customer_id | customer_age | customer_name |
+----------+---------------+--------------+-------------+--------------+---------------+
|        1 |            10 | beijing      |           1 |           22 | emr_test      |
|        2 |            10 | beijing      |           1 |           22 | emr_test      |
+----------+---------------+--------------+-------------+--------------+---------------+
2 rows in set (0.00 sec)
