E-MapReduce：Query Profile介紹

執行概覽

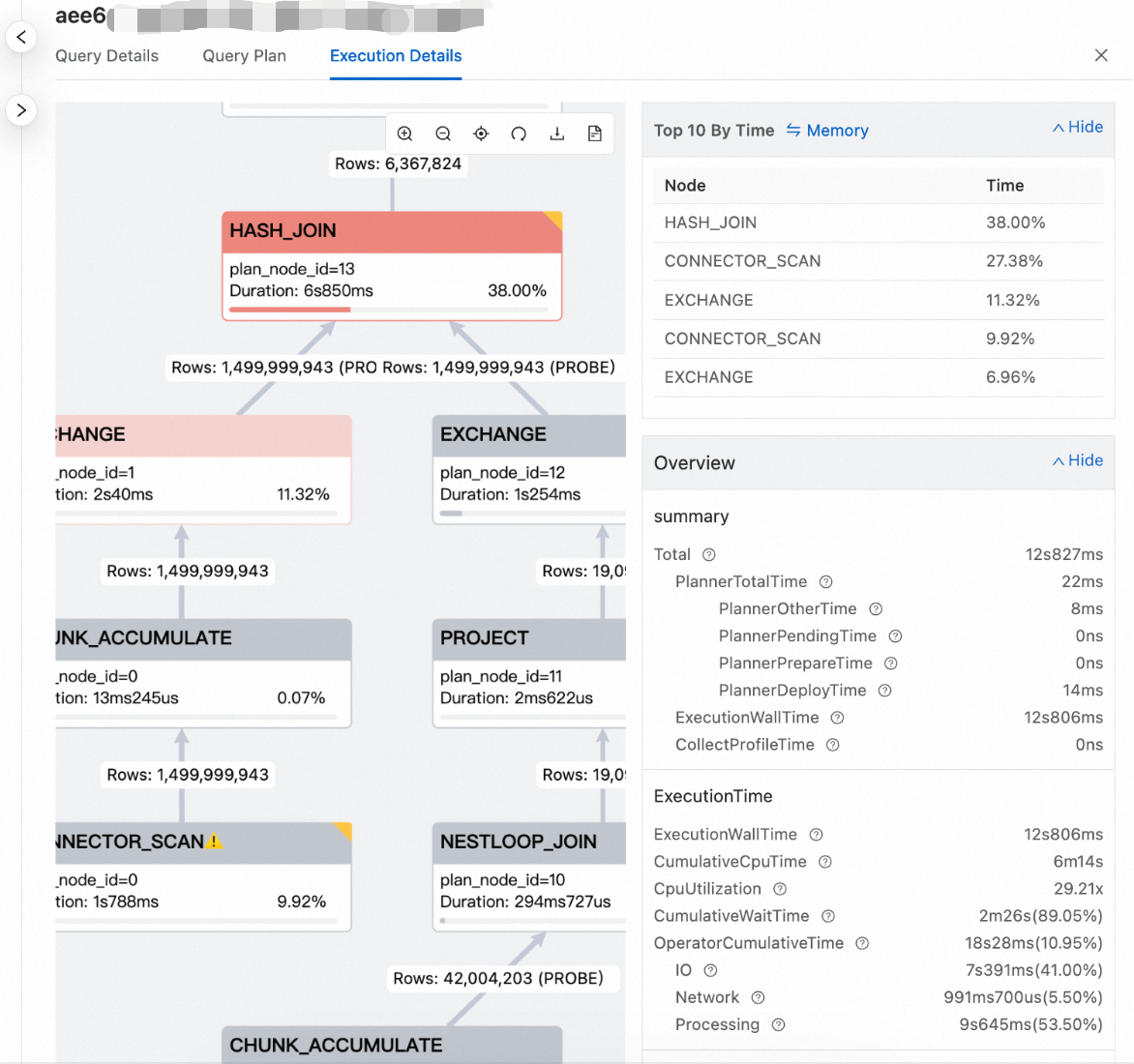

執行詳情頁面左側展示可視化執行計畫樹，各運算元節點標註耗時及佔比，耗時較高的節點（如 HASH_JOIN）以紅色高亮標識，節點間連線標註處理行數；右側上方展示節點時間佔比排序列表，下方展示 Summary 指標概覽。

执行详情頁面為您展示一些Summary指標，包含執行時間（Execution time）、I/O效能及網路傳輸資料量等關鍵資訊。

• Total

  指標	說明
  Total	查詢所消耗的總時間，包括計劃、執行和分析階段的期間。
  PlannerTotalTime	規劃時間（解析SQL、分析、最佳化、產生執行計畫）。
  ExecutionWallTime	Query執行時間和BE端執行時間（執行的牆鐘時間）。
  CollectProfileTime	Profile收集時間（從BE收集Profile指標）。

• Execution time

  指標	說明
  ExecutionWallTime	Query執行總耗時。
  CumulativeCpuTime	所有BE節點CPU時間的累加和，反映總體CPU資源消耗。
  CpuUtilization	CPU利用率 = CumulativeCpuTime / ExecutionWallTime，表示平均使用的CPU核心數。
  CumulativeWaitTime	Pipeline的累積等待時間包括調度等待時間（ScheduleTime）和阻塞時間（PendingTime），例如輸入隊列為空白、輸出隊列滿、依賴尚未就緒等情況。
  OperatorCumulativetime	所有運算元執行時間的累加和，包含IO、網路和計算三部分。
  IO	所有 Scan 運算元的累積 I/O 時間，包括本地磁碟讀取、遠程讀取以及資料緩衝訪問等。

• IO

  指標	說明
  RawRowsRead	所有SCAN節點實際掃描到的記錄行數之和。
  DiskReadBytes	所有SCAN執行節點讀取的壓縮後資料總量之和。
  LocalDiskReadBytes	所有Connector Scan執行節點從本機快取讀取的壓縮資料大小之和。該指標僅適用於存算分離執行個體。
  RemoteReadBytes	所有Connector Scan執行節點從OSSObject Storage Service讀取的壓縮資料大小之和。該指標僅適用於存算分離執行個體。
  ResultRows	所有SCAN執行節點輸出記錄條數總和。
  ResultBytes	所有SCAN執行節點讀取的資料總量之和。

• Network

  指標	說明
  Bytes sent over network	所有Exchange執行節點傳輸的位元組總數，對應BytesSent指標。

Operator

Query層級

• Summary指標

  指標	說明
  Total	查詢消耗的總時間，包括Planning、Executing和Profiling階段的耗時。
  QueryCpuCost	查詢累積CPU使用時間。所有並發進程累加，因此該指標會大於實際的執行時間。
  QueryMemCost	查詢總記憶體消耗。
  Variables	查詢相關的變數。

• Pipeline層級

  指標	說明
  ActiveTime	Driver執行時間。
  DriverTotalTime	Driver消耗的總時間。
  PendingTime	Driver因為輸入或者前置條件不滿足等待的時間。

Operator層級

• Operator通用指標和Chunk Accumulate

  指標	說明
  OperatorTotalTime	Operator消耗的總時間。
  PushRowNum	Operator累積輸出行數。
  PullRowNum	Operator累積輸入行數。
  PullChunkNum	Operator累積輸入Chunk數。
  PushChunkNum	Operator累積輸出Chunk數。
  PeakMemoryUsage	Operator最大記憶體使用量量。

• OLAP Scan Operator

  指標	說明
  Table	表名稱。
  ScanTime	Scan累計時間。Scan操作在非同步I/O線程池中完成。
  TabletCount	Tablet數量。
  PushdownPredicates	下推的謂詞數量。
  BytesRead	讀取資料的大小。
  CompressedBytesRead	讀取壓縮資料的大小。
  IOTime	累計I/O時間。
  BitmapIndexFilterRows	Bitmap索引過濾的資料行數。
  BloomFilterFilterRows	Bloomfilter過濾的資料行數。
  SegmentRuntimeZoneMapFilterRows	Runtime Zone Map過濾的資料行數。
  SegmentZoneMapFilterRows	Zone Map過濾的資料行數。
  ShortKeyFilterRows	Short Key過濾的資料行數。
  ZoneMapIndexFilterRows	Zone Map索引過濾的資料行數。

• Connector Scan Operator

  以下指標是在OLAP Scan Operator的基礎上增加的，適用於存算分離執行個體。

  指標	說明
  CompressedBytesReadLocalDisk	從計算節點的本機快取讀取的經過壓縮後的資料量。
  CompressedBytesReadRemote	從OSS讀取的經過壓縮的資料總量。
  IOTimeLocalDisk	從本機快取讀取資料時所產生的I/O操作耗時。
  IOTimeRemote	從OSS讀取資料時所產生的I/O操作耗時。

• Exchange Operator

  • Sink

    指標	說明
    PartType	資料分布模式，包括UNPARTITIONED、RANDOM、HASH_PARTITIONED和BUCKET_SHUFFLE_HASH_PARTITIONED。
    BytesSent	發送的資料大小。
    OverallThroughput	吞吐速率。
    NetworkTime	資料包傳輸時間（不包括接收後處理時間）。
    WaitTime	由於發送端隊列滿而導致的等待時間。
    NetworkBandwidth	網路頻寬。

  • Source

    指標	說明
    SenderWaitLockTime	等鎖時間。
    BytesReceived	接收的資料大小。
    DecompressChunkTime	解壓時間。
    DeserializeChunkTime	還原序列化時間。
    SenderTotalTime	發送總時間。

• Aggregate Operator

  指標	說明
  GroupingKeys	GROUP BY列。
  AggregateFunctions	彙總函式。
  AggComputeTime	彙總函式計算耗時。
  ExprComputeTime	運算式計算耗時。
  HashTableSize	Hash Table大小。

• Join Operator

  • Probe

    指標	說明
    DistributionMode	資料分布模式。
    JoinType	Join類型。
    OtherJoinConjunctEvaluateTime	其他JoinConjunct耗時。
    ProbeConjunctEvaluateTime	Probe Conjunct耗時。
    SearchHashTableTime	查詢Hash Table耗時。
    WhereConjunctEvaluateTime	Where Conjunct耗時。

  • Build

    指標	說明
    JoinPredicates	Join謂詞。
    JoinType	Join類型。
    BuildBuckets	Hash Table的Bucket數量。
    BuildHashTableTime	構建Hash Table耗時。
    RuntimeFilterBuildTime	Runtime Filter構建時間。
    RuntimeFilterNum	Runtime Filter個數。
    DistributionMode	資料分布模式。

• Window Function Operator

  指標	說明
  ComputeTime	視窗Function Compute耗時。
  PartitionKeys	分區列。
  AggregateFunctions	彙總函式。

• Sort Operator

  指標	說明
  SortKeys	排序鍵。
  SortType	查詢結果排序方式：全排序或者排序Top N個結果。
  MergingTime	資料合併耗時。
  SortingTime	資料排序耗時。

• TableFunction Operator

  指標	說明
  TableFunctionExecTime	Table Function計算耗時。
  TableFunctionExecCount	Table Function執行次數。

• Project Operator

  指標	說明
  ExprComputeTime	運算式計算耗時。
  CommonSubExprComputeTime	公用子運算式計算耗時。

• LocalExchange Operator

  指標	說明
  Type	Local Exchange類型，包括：Passthrough、Partition以及Broadcast。
  ShuffleNum	Shuffle數量。該指標僅當Type為Partition時有效。
