Elastic High Performance Computing：使用WRF軟體進行氣象類比計算

背景資訊

WRF（Weather Research and Forecasting model）是一款採用先進中尺度數值模式的開源氣象類比軟體，廣泛應用於氣象行業。它不僅支援廣泛的大氣過程研究和類比，包括歷史資料再現和未來天氣預報，而且能夠在多種計算平台上運行。更多資訊，請參見WRF官網。

本文以2019年感恩節前的美國冬季風暴事件為例，使用WRF模型進行了12公裡空間解析度的類比。分析和研究了降水、溫度、風速等關鍵氣象要素，並展示了它們在特定12小時時間段內的變化和分布。

準備工作

1. 選擇以下任一方式建立一個E-HPC叢集。

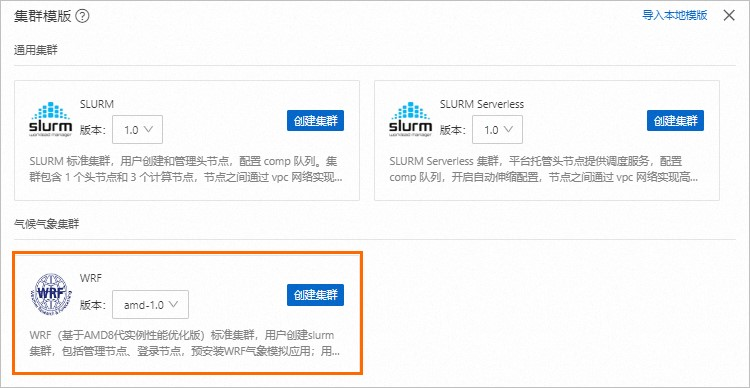

   • 通過叢集模板建立。具體操作，請參見模板建立。

     重要

     若您選擇通過叢集模板建立叢集，則您需要在計算節點與隊列頁面修改節點配置後再完成建立。



   • 通過手動建立叢集。具體操作，請參見建立標準版叢集。

   本文使用的叢集配置樣本如下：

   配置項	配置
   系列	標準版
   部署模式	公用雲叢集
   叢集類型	SLURM
   節點配置	包含1個管理節點、1個登入節點和4個計算節點，規格如下： 管理節點：採用ecs.c8ae.xlarge執行個體規格，該規格配置為4 vCPU，8 GiB記憶體。 登入節點：採用ecs.c8ae.xlarge執行個體規格，該規格配置為4 vCPU，8 GiB記憶體。 計算節點：採用ecs.c8ae.16xlarge執行個體規格，該規格配置為64 vCPU、128 GiB記憶體。 計算節點間使用eRDMA網路互聯。
   叢集鏡像ID	Alibaba Cloud Linux 2.1903 LTS 64位

2. 建立叢集使用者。具體操作，請參見使用者管理。

   叢集使用者用於登入叢集，進行編譯軟體、提交作業等操作，本文建立的使用者樣本如下：

   • 使用者名稱：testuser

   • 使用者組：sudo許可權組

3. （條件必選）如果您是手動建立叢集，則您需要安裝wrf-aocc軟體；否則，請跳過此步驟。具體操作，請參見安裝和卸載叢集軟體。

   說明

   安裝wrf-aocc軟體至叢集後，將自動觸發安裝所有其他必需的依賴軟體。

步驟一：環境驗證和配置

1. 登入E-HPC Portal。具體操作，請參見登入E-HPC Portal。

2. 在E-HPC Portal頁面，單擊頁面右上方表徵圖，通過Workbench遠端連線叢集。

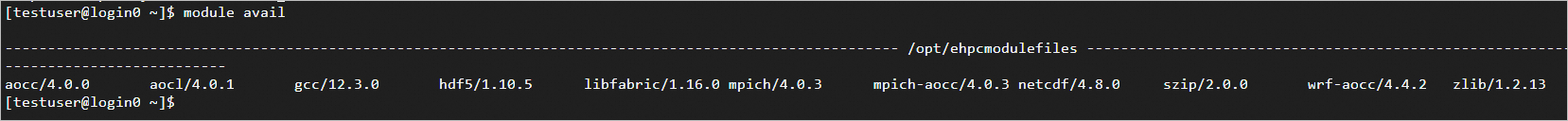

3. 執行以下命令，查看軟體是否安裝成功，以確保系統成功載入特定版本的環境。

   module avail

   系統返回資訊如下所示：



4. 配置conus12km算例。

   1. 執行以下命令，下載並解壓算例檔案。

      cd ~
      wget https://ehpc-perf.oss-cn-hangzhou.aliyuncs.com/yt710/WRFV4/input-data/v4.4_bench_conus12km.tar.gz

      tar -zxvf v4.4_bench_conus12km.tar.gz
      cd v4.4_bench_conus12km
      ln -s /opt/ehpc_common_softwares/nwp/wrf-aocc/4.4.2/aliyun/2/x86_64/run/* .

   2. 執行以下命令，下載並解壓NCL程式設計語言。

      cd ~
      wget https://ehpc-perf.oss-cn-hangzhou.aliyuncs.com/AMD-Genoa/WRFV4/ncl_draw.tar.gz
      tar -zxvf ncl_draw.tar.gz

5. 執行以下命令，修改~/.bashrc檔案。

   vim ~/.bashrc

   新增內容如下：

   module load aocc/4.0.0   aocl/4.0.1   gcc/12.3.0   hdf5/1.10.5   libfabric/1.16.0   mpich-aocc/4.0.3   netcdf/4.8.0   szip/2.0.0   wrf-aocc/4.4.2   zlib/1.2.13

   export NCARG_ROOT=~/ncl

   export PATH=$NCARG_ROOT/bin:$PATH

6. 在四個計算節點上統一執行以下命令，安裝NCL和ImageMagick。

   說明

   您可以通過控制台快速發送命令執行。具體操作，請參見發送命令。

   sudo yum install -y ncl ImageMagick

7. 執行以下命令，建立檔案名稱為png2gif.sh的作業執行檔案。

   cd ~
   vim png2gif.sh

   單擊查看指令碼樣本：

   #!/bin/sh

   echo date
   echo "------------get wrfout_d01 file-------------"
   ls -al wrfout_d01* | awk '{print $9}'
   echo "----------start change png tp gif-----------"


   out_gif=''
   for i in "$@"; do
     case $i in
       -out)
         shift
         out_gif=$1
         break
         ;;
       *)
         echo "Other parameter: $i"
         ;;
     esac
   done
   WRFPath=`pwd`
   for file in `ls -al wrfout_d01* | awk '{print $9}'`; do
           export FILE_PATH="/$WRFPath/$file"
           echo "-----------$FILE_PATH-----------"
           ncl surface.ncl
   done
   echo "----------surface.ncl file-----------"
   ls -al wrfout_d01*.png | awk '{print $9}'

   echo "----------convert delay start-----------"
   if [ -n "$out_gif" ]; then
     convert -delay 50 wrfout_d01_2019-11-26*.000001.png "$out_gif"
   else
     convert -delay 50 wrfout_d01_2019-11-26*.000001.png wrfout_d01_2019-11-26.000001.gif
   fi

步驟二：提交作業

在完成環境驗證和配置後，請關閉Workbench對話方塊以繼續下述步驟。

1. 在頂部導覽列，選擇任務管理。

2. 在頁面上方，單擊submitter。

3. 在建立作業頁面，填寫以下作業資訊。

   說明

   請注意以下配置，未提及的配置請保持預設。

   • 基本參數

     參數	樣本	說明
     作業名稱	wrf-conus12	作業的名稱。 如果需要自動下載解壓作業檔案，解壓目錄也將以作業名稱進行命名。
     輸出檔案	變數名：out 變數值：test.gif	作業的輸出檔案。
     作業隊列	comp	運行作業的隊列。 如果計算節點已加入到指定隊列中，則必須將作業提交到對應的隊列，否則作業會執行失敗；如果計算節點沒有排入佇列，則預設將作業提交到調度器所在的預設隊列中。
     執行命令	線上編輯	向調度器提交的作業執行命令，可以是指令檔，也可以是一段命令文本。您可以通過以下三種方式提交： 線上編輯 本地檔案 上傳檔案
     計算節點數	4	用來運行此作業的計算節點數。
     任務數	4	每個計算節點運行此作業使用的任務數，即進程數。
     線程數	2	每個任務所使用的線程數，為空白時線程數為1。

     單擊查看執行命令樣本：

     #!/bin/bash

     ln -s ~/v4.4_bench_conus12km/* .
     ln -s ~/ncl/* .
     ln -s ~/png2gif.sh .

     rm -rf rsl.error.????
     rm -rf rsl.out.????

     rm -rf wrfout*

     ulimit -s unlimited
     ulimit -l unlimited

     export WRF_NUM_TILES=16
     export OMP_NUM_THREADS=$SLURM_CPUS_PER_TASK
     export OMP_STACKSIZE="16M"


     # mpi + omp
     mpirun   -genv FI_PROVIDER="verbs;ofi_rxm" -bind-to core:2 ./wrf.exe

     source png2gif.sh -out 'test.gif'

   • 進階參數

     參數	樣本	說明
     MPI效能剖析	開啟MPI效能剖析	選擇是否開啟MPI效能剖析。

4. 單擊提交作業。

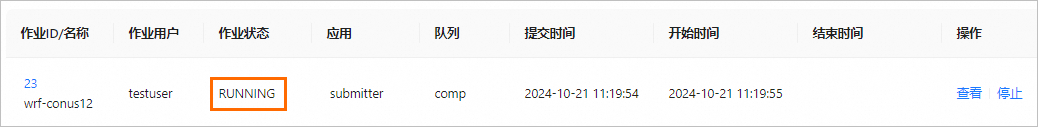

   完成操作後，您可以看到狀態為RUNNING的作業任務。



步驟三：查看作業詳情

1. 在作業列表地區，找到目標作業，單擊操作列下的查看。

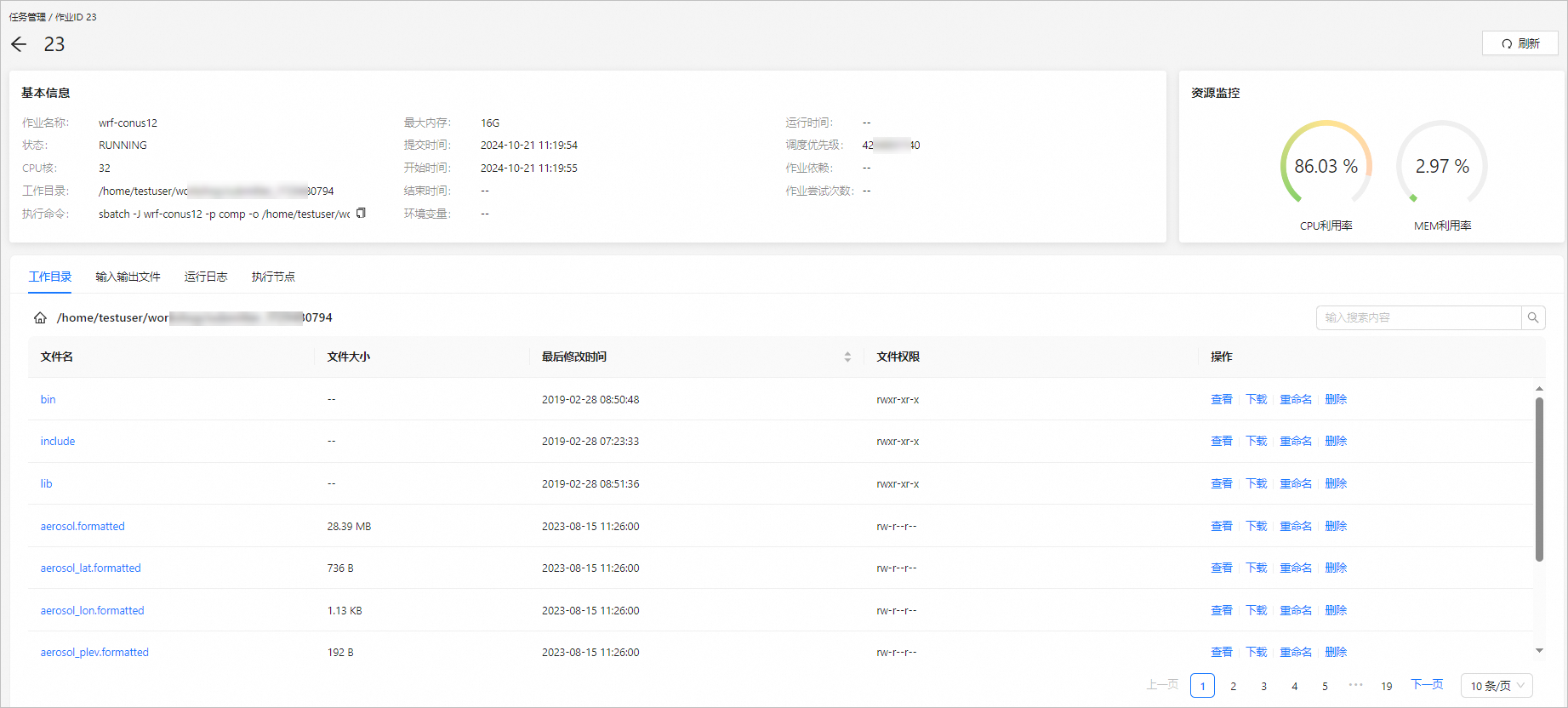

2. 在作業詳情頁面，您可以查看作業的詳細資料，如下圖所示：

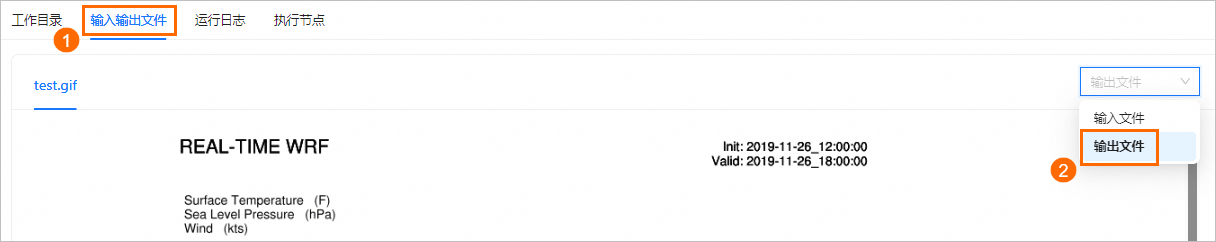

3. 待作業任務完成後（狀態為COMPLETED），單擊輸入輸出檔案頁簽，然後選擇輸出檔案，查看作業運行結果。

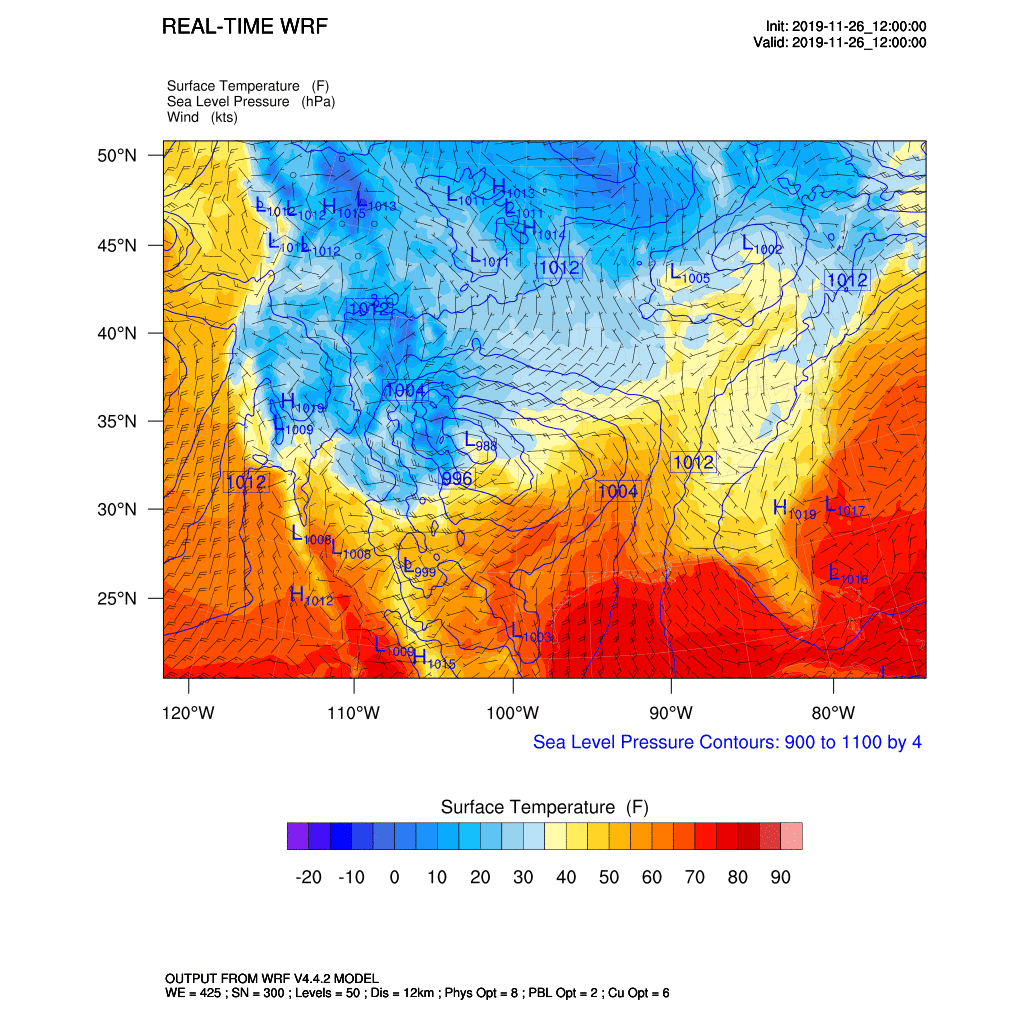

   GIF圖片如下圖所示：



步驟四：查看效能剖析

1. 在頂部導覽列，選擇效能管理，進入效能管理頁面。

2. 在效能剖析篩選地區，設定以下參數篩選效能剖析任務。

   參數	說明
   狀態	選擇剖析狀態為已完成。
   類型	選擇MPI類型。

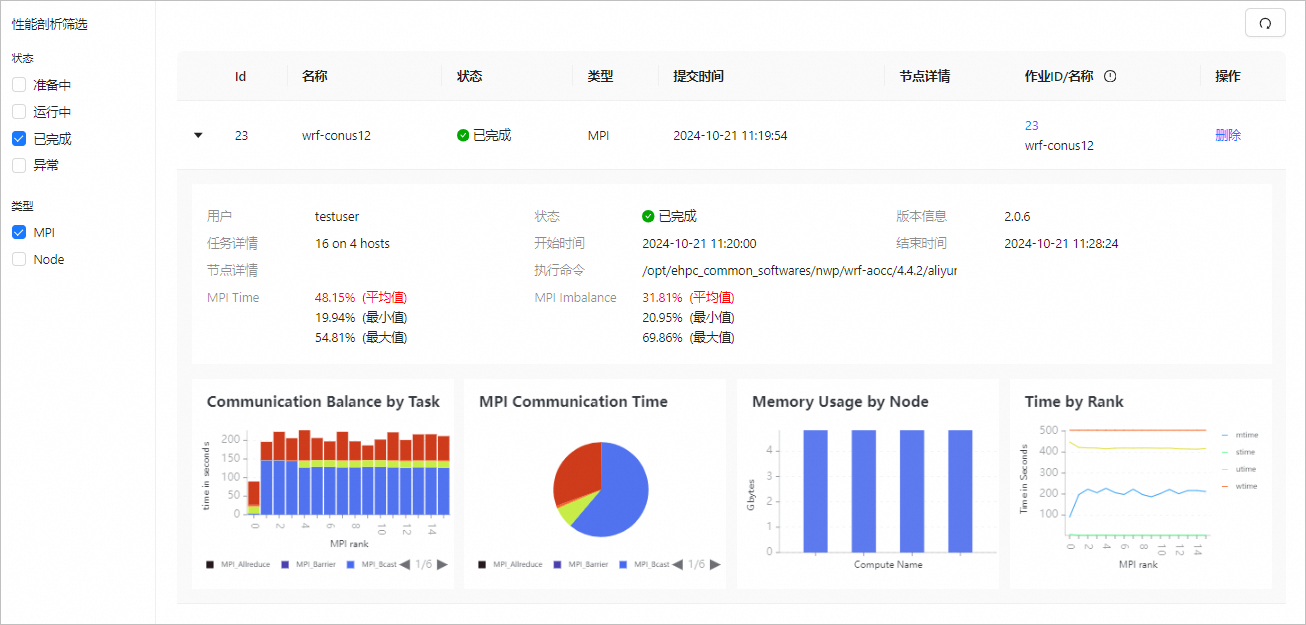

3. 找到名稱為wrf-conus12的任務，然後在左側單擊按鈕，以查看效能剖析資訊。

   關於更多參數指標說明，請參見查看效能剖析。
