本文基於E-HPC自訂Ray叢集方案，給出了具體的Ray叢集環境部署過程，並基於搭建好的Ray叢集，介紹了基於PyTorch的映像分類批量推理基礎實踐。對於Ray分散式運算架構而言，其不僅適用於AI情境的分布式訓練、模擬評估、策略服務執行任務，也可通用於巨量資料及各類大規模批次運算情境，支援使用者結合具體業務情境進行靈活的功能定製研發。

背景資訊

Ray 是一個通用的開源分散式運算架構，特別適用於機器學習、強化學習和其他計算密集型任務。它提供了一套簡單、靈活、高效、通用的API，來協助開發人員輕鬆構建可擴充的分布式應用。

本文結合E-HPC自訂叢集及模板，提供了一套Ray叢集的高效部署使用方式，並支援雲上CPU、GPU等各類資源擴容縮容，降低AI應用研發人員的學習維護成本，提升行業研究效率。

準備工作

選擇以下任一方式建立Ray叢集。
重要
目前支援建立Ray叢集的地區包括杭州、上海和北京。

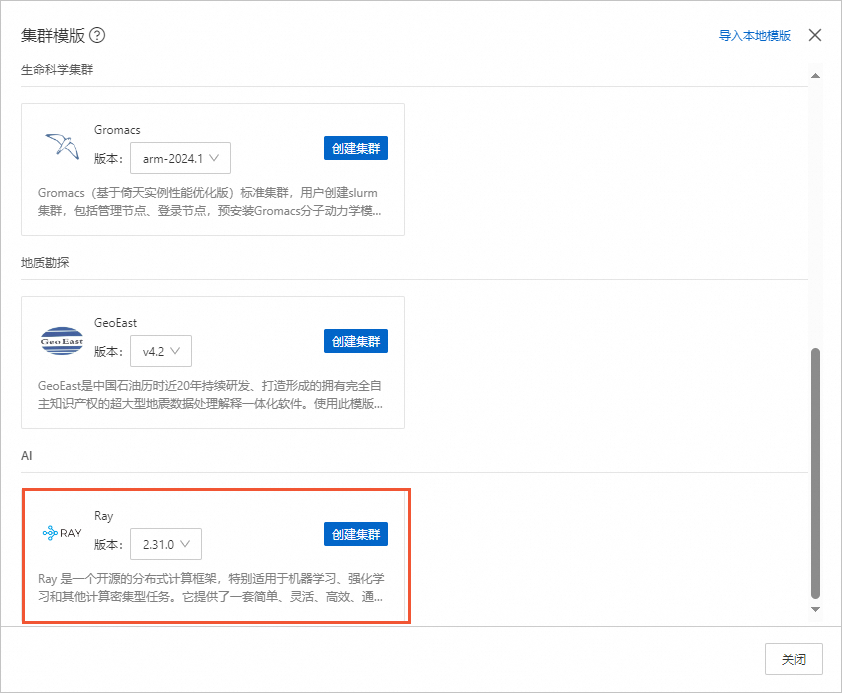

1. 通過叢集模板建立。具體操作，請參見模板建立。
2. 通過手動建立叢集。更多內容，請參見建立標準版叢集。

本文使用的叢集配置樣本如下：

配置項	配置
系列	標準版
部署模式	自訂叢集
叢集類型	CUSTOM
節點配置	包含`1`個登入節點和`1`個計算節點，規格如下：登入節點：採用ecs.c8a.xlarge執行個體規格，該規格配置為4 vCPU，8 GiB記憶體。計算節點：採用ecs.c8a.xlarge執行個體規格，該規格配置為4 vCPU，8 GiB記憶體。重要建立叢集後，擴容Ray叢集計算節點。具體操作，請參見建立節點。說明請根據實際業務需求，調整登入節點和計算節點的執行個體規格，以提高或降低資源配置。
執行個體安全性群組	允許存取5901（VNC訪問連接埠）、8265（Ray Dashboard訪問連接埠）。具體操作，請參見管理安全性群組規則。

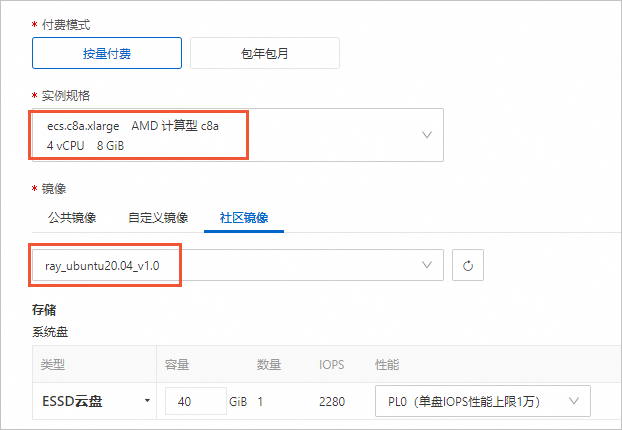

叢集鏡像	登入節點/計算節點：ray_ubuntu20.04_v1.0 說明在社區鏡像裡選擇ray_ubuntu20.04_v1.0
系統名稱	Ubuntu 20.04 64位

步驟一：查看叢集狀態

通過Workbench遠端連線Ray叢集登入節點。更多資訊，請參見使用Workbench工具以SSH協議登入Linux執行個體。

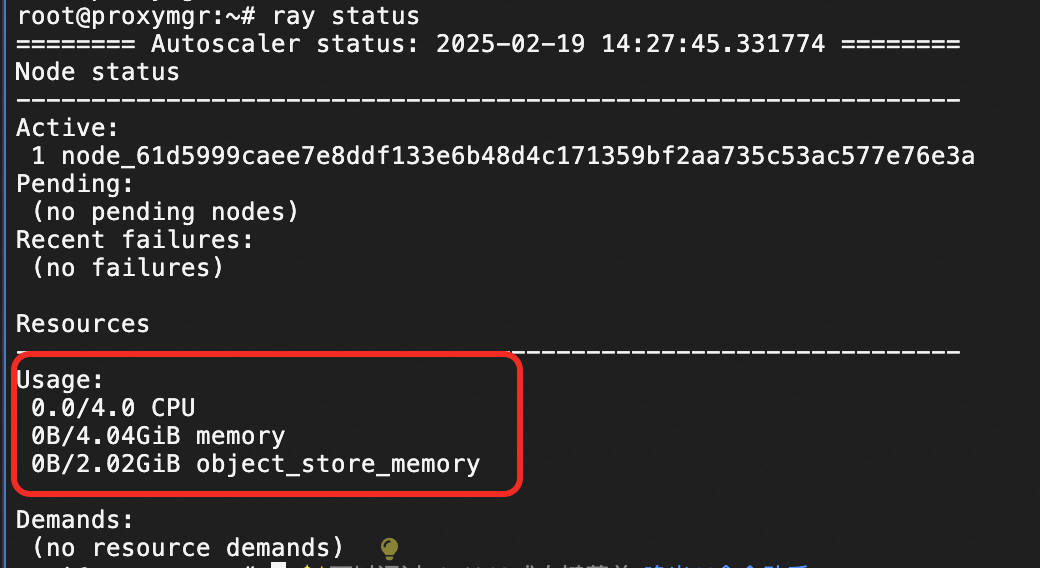

執行命令ray status查看叢集狀態。
```
ray status
```
Ray Dashboard查看。

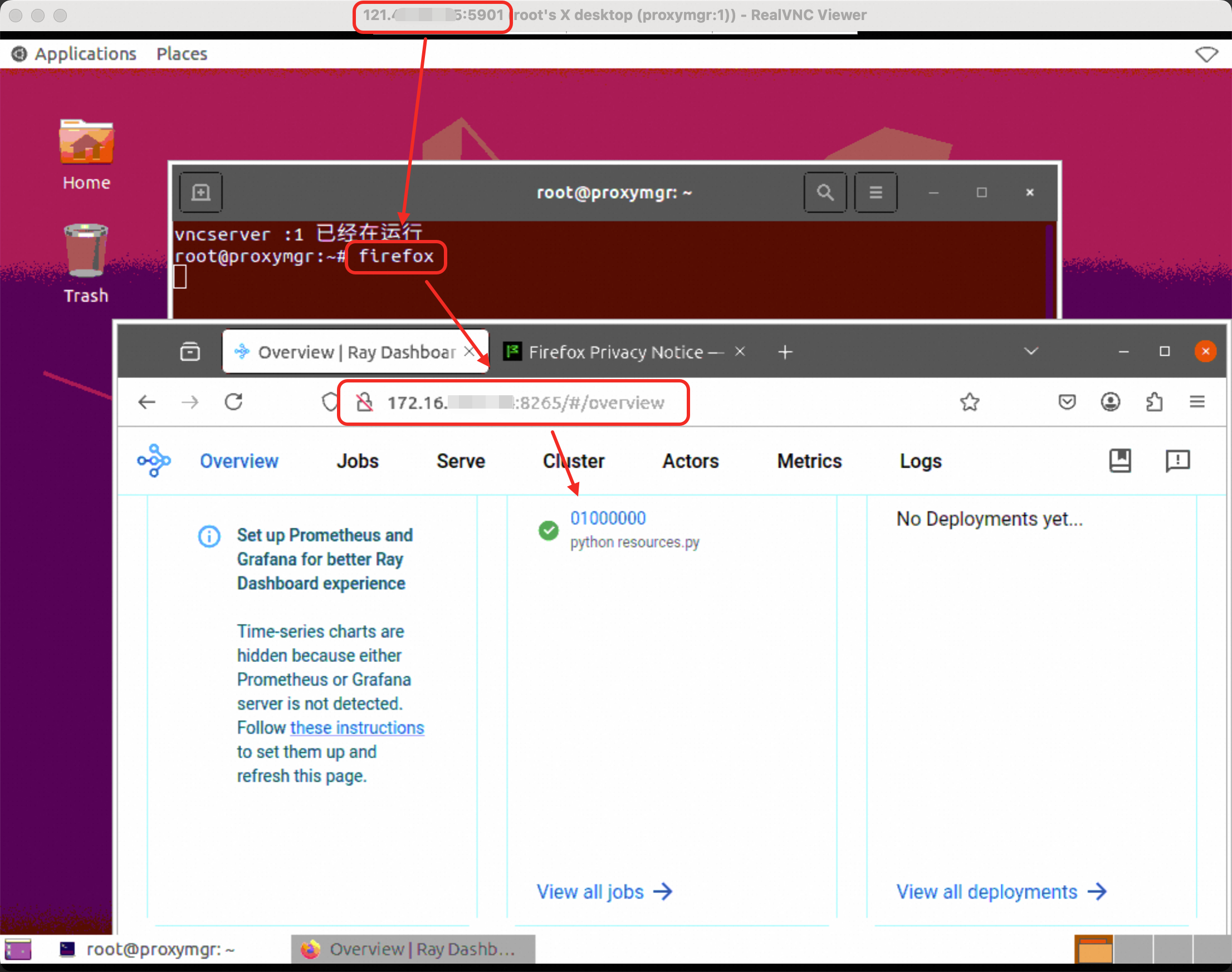

1. 通過VNC串連，在瀏覽器上輸入地址IP:8265查看Genome圖形案頭。更多資訊，請參見通過VNC串連執行個體。

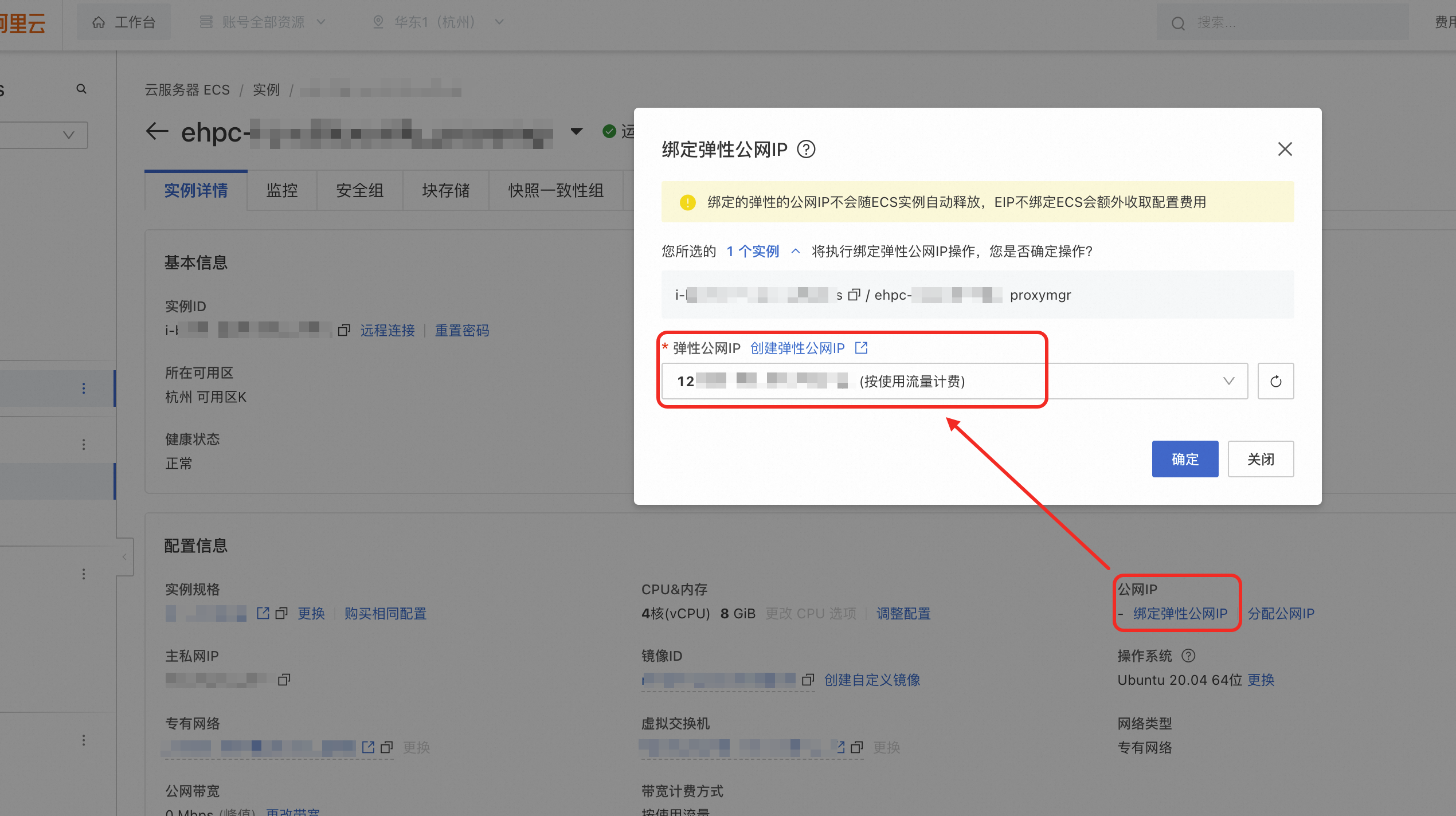

2. （可選）若需公網訪問可單擊執行個體ID > 綁定彈性公網配置Elastic IP Address。

步驟二：Pytorch映像分類批量推理

基於建立的Ray叢集提交Pytorch推理任務主要有兩種方式。

Ray job方式提交（推薦）
說明
基於Ray job方式，適合批處理及無需保持串連的情境；在Ray叢集Head節點，或者與Head網路及8265連接埠連通的遠程機器上執行均可。
1. 單個任務執行。
  1. 通過Workbench遠端連線Ray叢集登入節點。更多資訊，請參見使用Workbench工具以SSH協議登入Linux執行個體。
  2. 下載測試檔案images.tar並解壓至/home/test目錄下。
```
tar -zxvf images.tar -C /home/test/
```
  3. 下載ray_image_classify.py指令碼至/home/test目錄下。
  4. 執行以下命令，查看Ray叢集基礎資訊。
```
python -c "import ray; ray.init(); print(ray.cluster_resources())"
```
  5. 單個Ray job提交，替換IP為登入節點IP。指定/home/test/images為輸入檔案路徑，/home/test/images_prediction為輸出路徑。
```
ray job submit --address http://IP:8265  --working-dir . -- /usr/local/fce/Python-3.11.9env/bin/python ray_image_classify.py /home/test/images /home/test/images_prediction
```

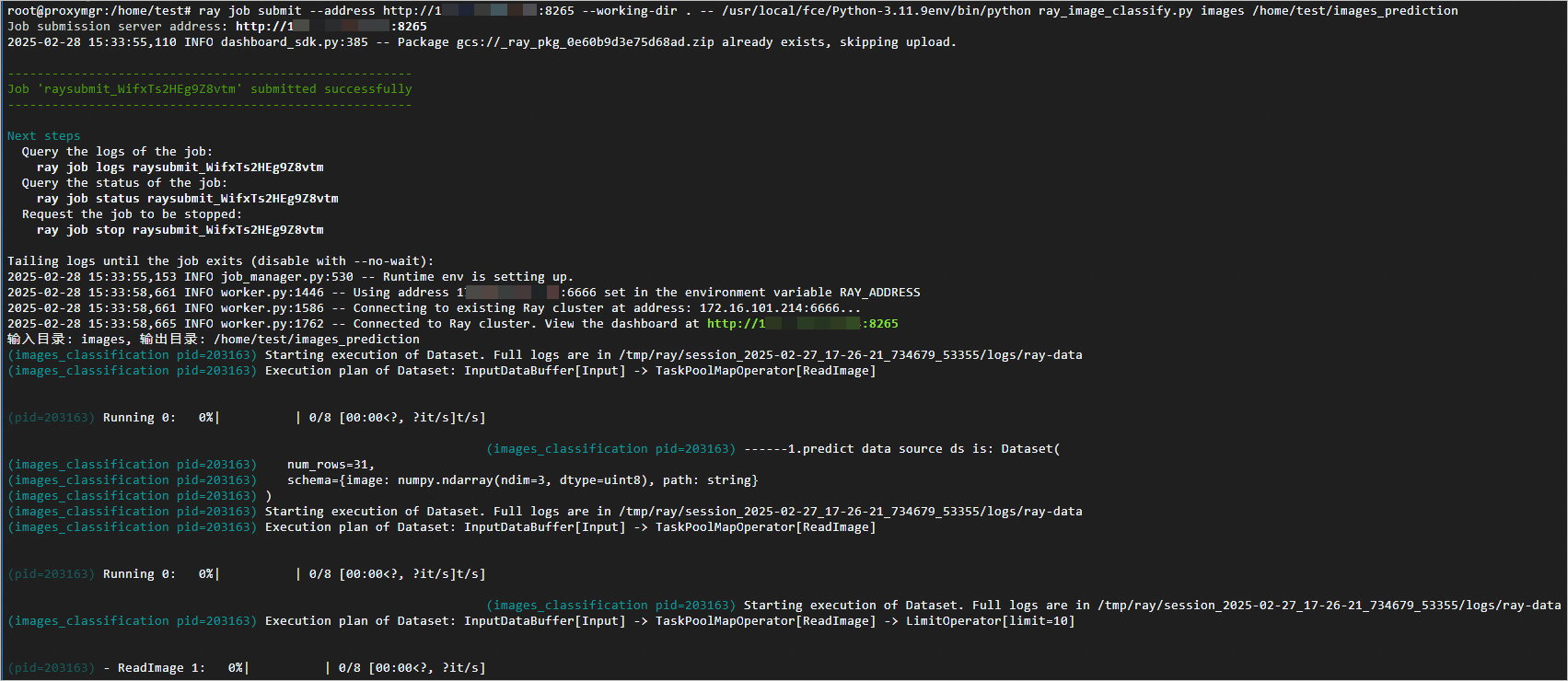

  6. 執行成功的輸出如下：

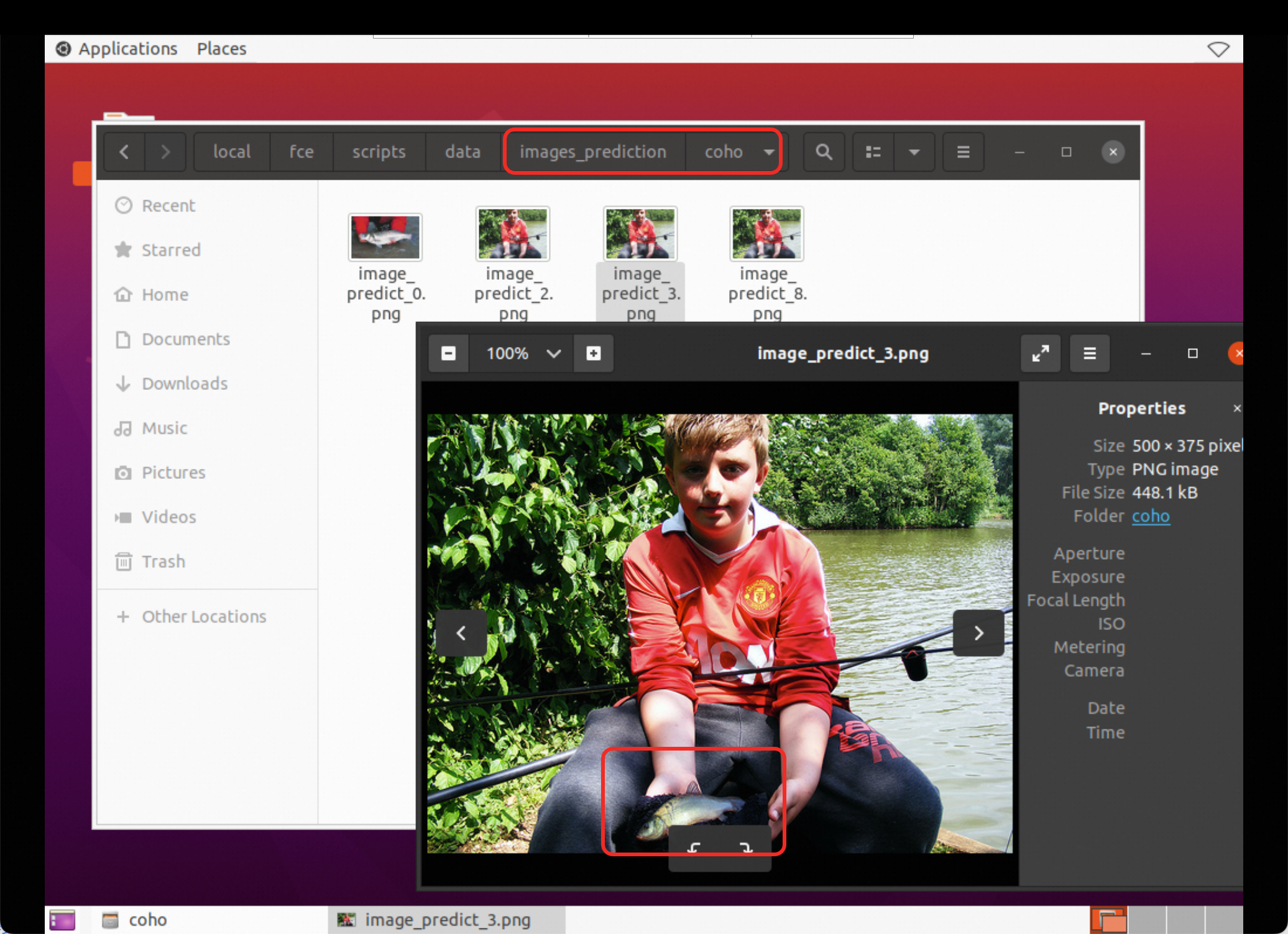

    分類預測的資料及結果如下：images為輸入圖片資料，images_prediction為輸出資料，圖片預測的分類包括tench，bittern及coho等。
  7. 通過VNC串連，在對應輸出目錄下查看。更多資訊，請參見通過VNC串連執行個體。
2. 批量任務執行。
  基於Pytorch分類images目錄下的所有映像為例（作業數對應子目錄數量），批量提交ray作業並輸出分類預測結果。
  1. 在/home/test/目錄下建立ray_jobs_batch.sh指令碼。並替換指令碼中export RAY_ADDRESS參數的IP為登入節點IP。
```
#!/bin/bash

# 輸入和輸出目錄
input_dir=$1
output_dir=$2

export RAY_ADDRESS="http://IP:8265"

# 檢查輸入目錄是否存在
if [ ! -d "$input_dir" ]; then
  echo "Input directory does not exist: $input_dir"
  exit 1
fi

# 檢查輸出的目錄是否存在
if [ ! -d "$output_dir" ]; then
  echo "Input directory does not exist, creating.."
  mkdir -p "$output_dir"
fi

# 遍曆 input_dir 下的所有子目錄
for subdir in "$input_dir"/*; do
  if [ -d "$subdir" ]; then
    subdir_name=$(basename "$subdir")
    input_subdir="${input_dir}/${subdir_name}"
    output_subdir="${output_dir}/${subdir_name}_prediction"

    # 提交 Ray 任務
    echo "Submitting Ray job for directory: $input_subdir"
    ray job submit --no-wait --working-dir . -- /usr/local/fce/Python-3.11.9env/bin/python ray_image_classify.py $input_subdir $output_subdir
  fi
done

echo "All Ray jobs have been submitted."
```
  2. 執行指令碼ray_jobs_batch.sh。
```
source ray_jobs_batch.sh  /home/test/images  /home/test/images_prediction
```

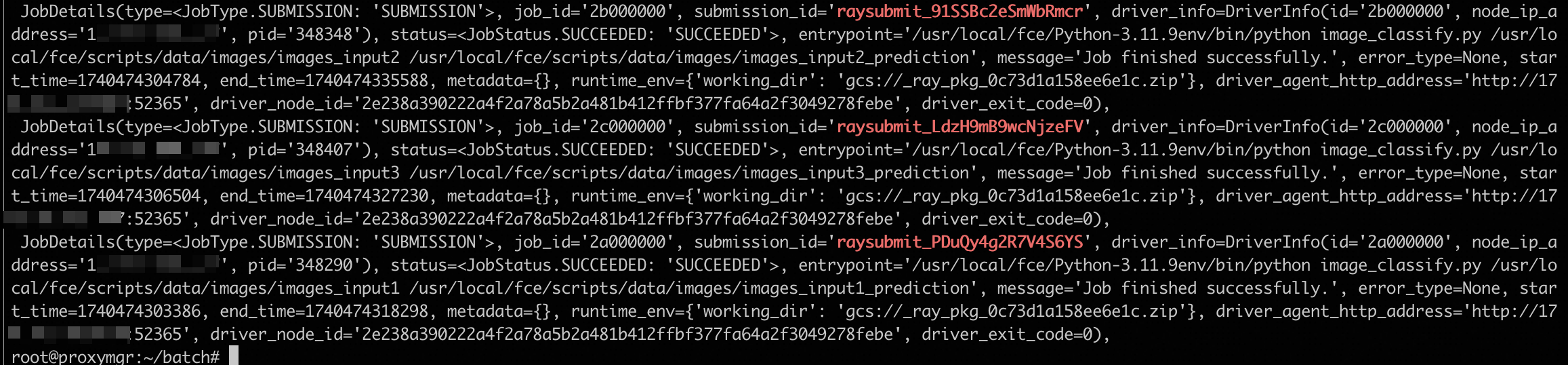

  3. 執行命令ray job list查看工作清單。
```
ray job list
```

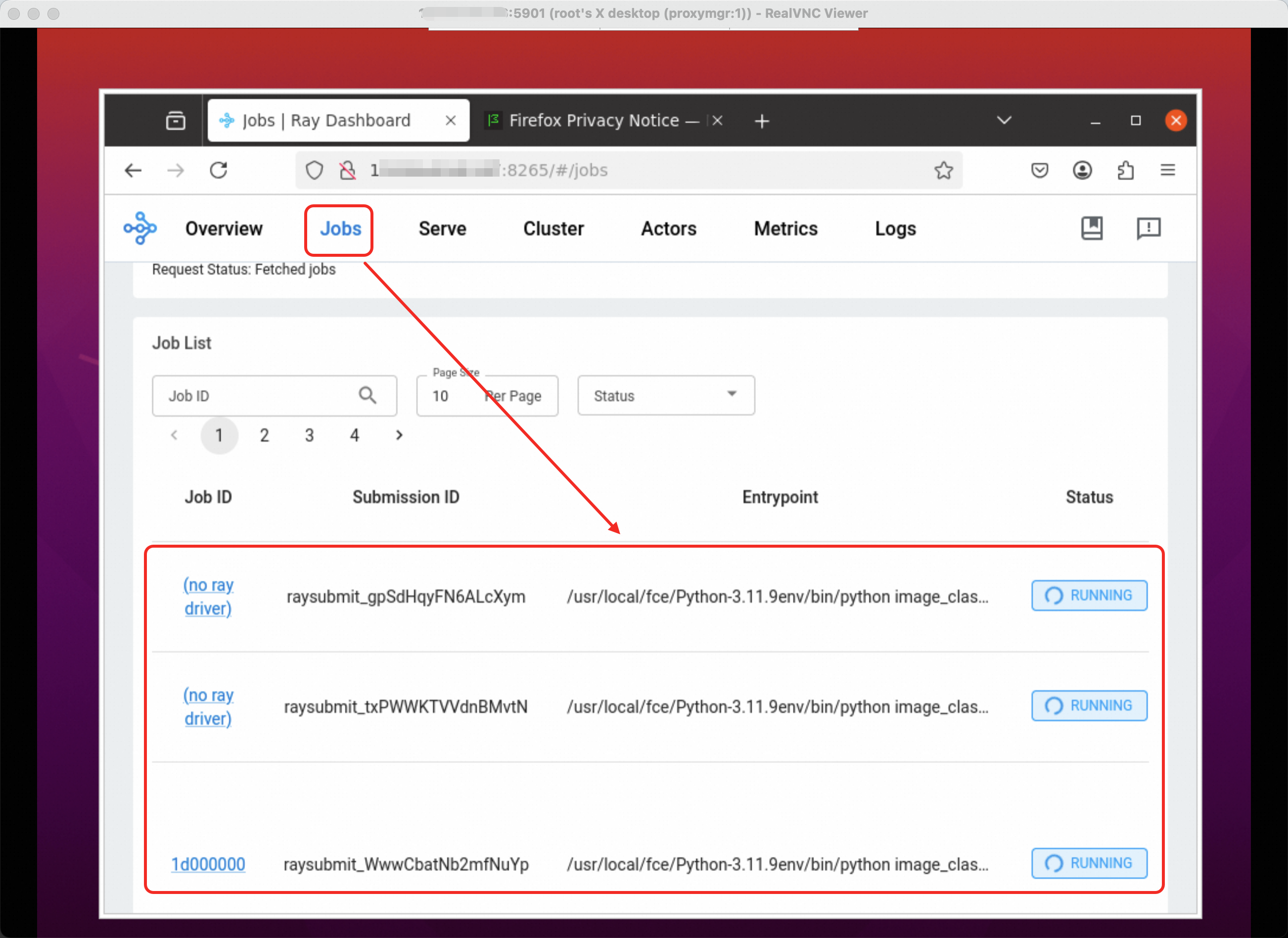

    也可通過Ray Server Dashboard查看，作業提交運行中如下：

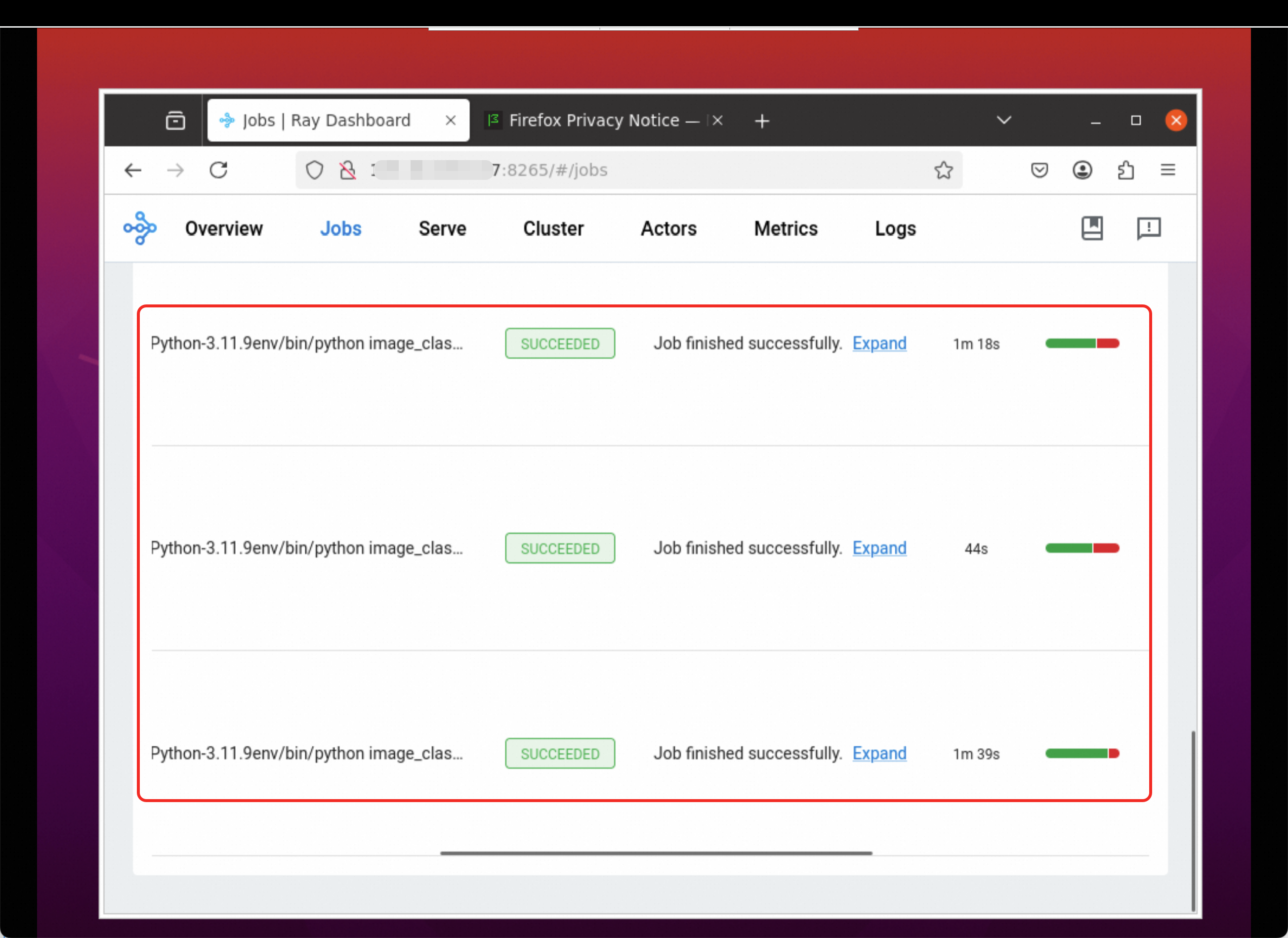

    作業運行完成如下：
  4. 分類預測的資料及結果如下：
    images_input1/images_input2/images_input3為輸入圖片資料，images_input1_prediction/images_input2_prediction/images_input3_prediction為輸出資料，圖片預測的分類包括tench，barracouta及coho等。

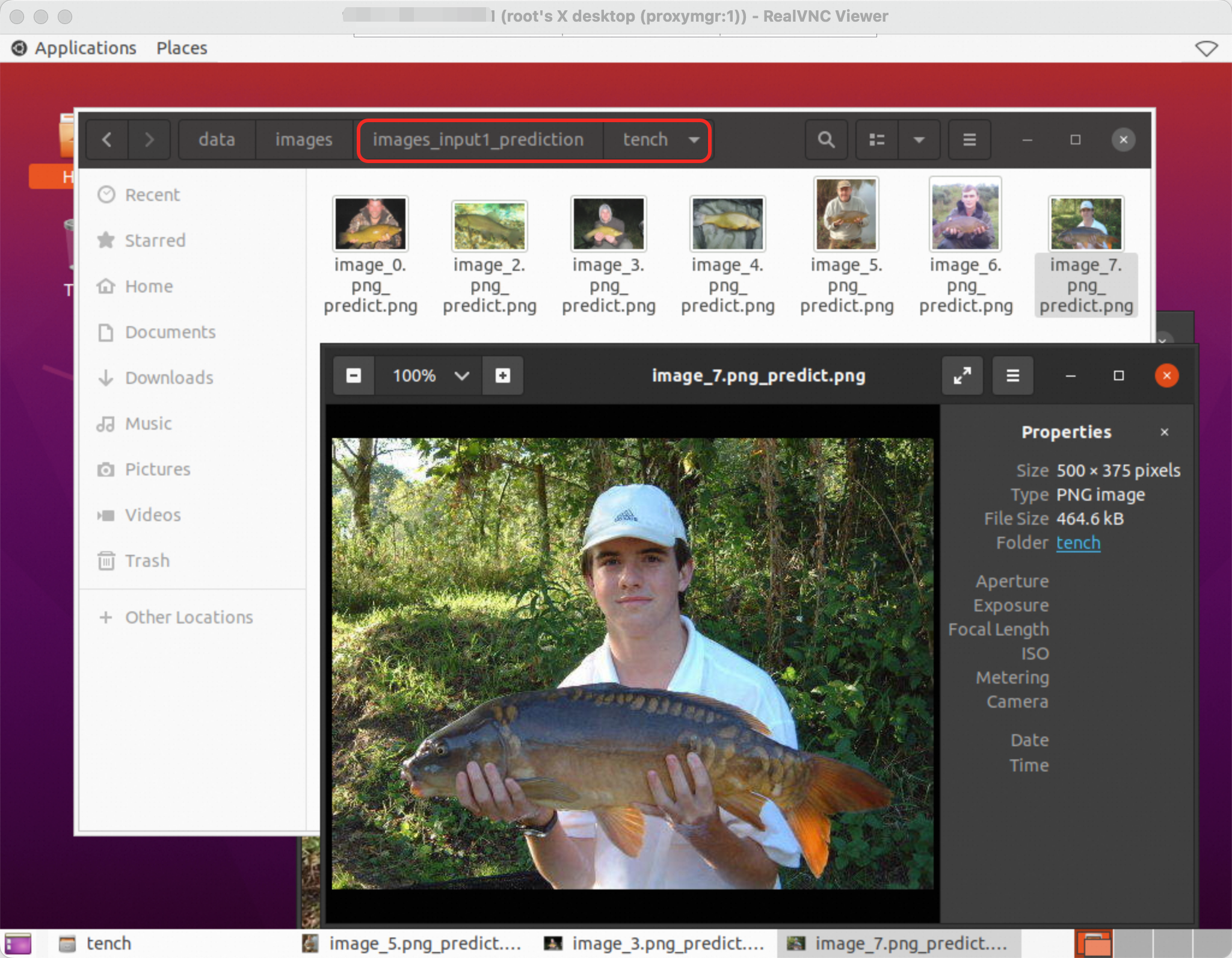

    images_input1_prediction中預測的鯉魚分類圖片樣本如下：

Ray Client方式提交

說明

基於Ray Client方式，主要適用於互動開發調試任務情境，需要保持用戶端串連。

在/home/test/目錄下建立raytask.py指令碼，內容如下。

import ray

ray.init(address='auto')

# 定義任務。
@ray.remote
def square(x):
    return x * x

# 啟動四個並行的任務。
futures = [square.remote(i) for i in range(4)]

# 擷取結果。
print(ray.get(futures))
# -> [0, 1, 4, 9]

執行指令碼raytask.py。
```
python raytask.py
```
