Elastic High Performance Computing：E-HPC叢集調度器外掛程式

什麼是調度器外掛程式

E-HPC作為一款PaaS平台，整合了常用的開源調度器來提供平台級服務。當您的業務需要遷移到雲上時，往往需要將雲下的調度器整合至雲上，但因HPC行業調度器眾多，且不同調度器有多種定製版本，會出現E-HPC內建調度器無法滿足的情況。

因此，E-HPC提供了調度器外掛程式作為平台的外擴組件，您可以使用E-HPC提供的調度器外掛程式接入自訂調度器，避免受到調度器類型或版本的限制。例如，在EDA業務情境下，通常情況使用的調度器為商用調度器，但E-HPC平台無法供應商用License供您安裝，此時，您可以自行安裝調度器並通過調度器外掛程式接入E-HPC平台的能力。

調度器外掛程式為您提供了外掛程式模版及設定檔，並將功能定義進行模組化分拆，您可以根據自身業務需求及調度器特徵進行任意方式的自訂實現。在構建出自訂調度器外掛程式之後，即可在E-HPC控制台建立帶有外掛程式的叢集，無縫銜接至E-HPC以提供對應的節點管理、作業管理、自動調整等能力。

外掛程式使用流程

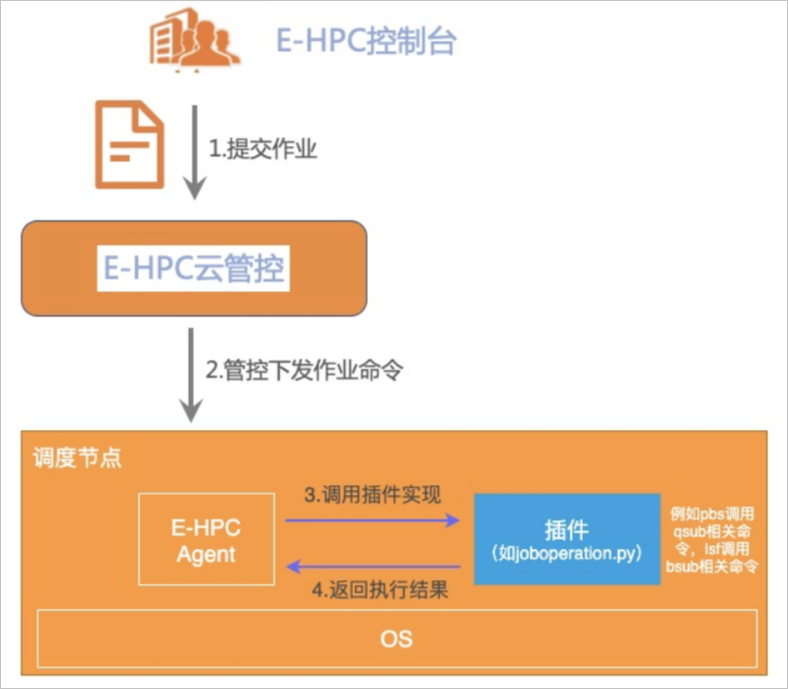

以在E-HPC控制台提交作業為例，為您展示調度器外掛程式在叢集操作中的具體作用，外掛程式樣本流程圖及說明如下：

1. 登入E-HPC控制台，選擇指定叢集並提交作業。

2. E-HPC雲管控接收到控制台的請求，向指定叢集下發作業命令。

3. 叢集調度器節點識別外掛程式類型，下載調度器外掛程式到本地路徑，並解析外掛程式設定檔JobSubmit功能項是否開啟。若JobSubmit=false，則返回外掛程式功能不支援的錯誤，反之則調用具體外掛程式功能並實現。

4. 調用外掛程式中的作業提交實現代碼，例如pbs會調用qsub相關命令、lsf會調用bsub相關命令。作業提交執行完成，則返回執行結果。

調度器外掛程式組成

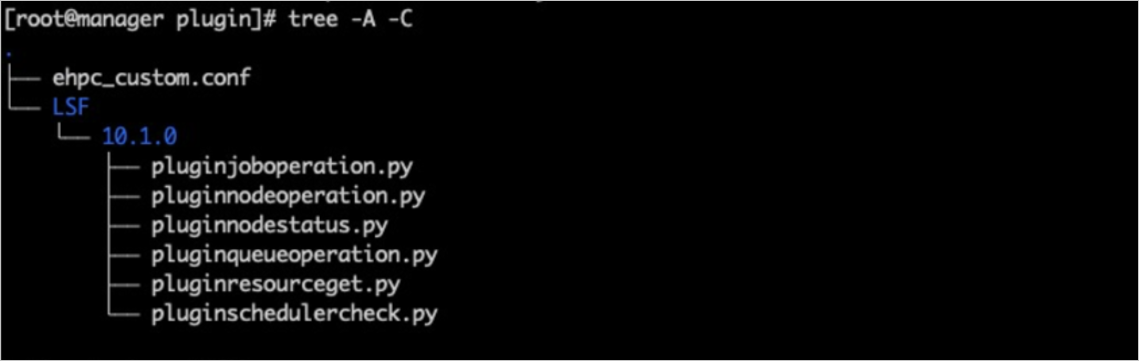

調度器外掛程式主要分為以下兩個組成部分，目錄結構如下圖所示：目錄結構說明如下：

1. ehpc_custom.conf：外掛程式設定檔，記錄外掛程式包含的調度器資訊及調度器可接入的功能項。更多資訊，請參見調度器外掛程式設定檔。

2. *.py：根據調度器模版，對自訂調度器進行具體功能實現的指令檔。該檔案需要位於/<調度器名>/<調度器版本號碼>的二級目錄下，例如/LSF/10.1.0。

調度器外掛程式設定檔

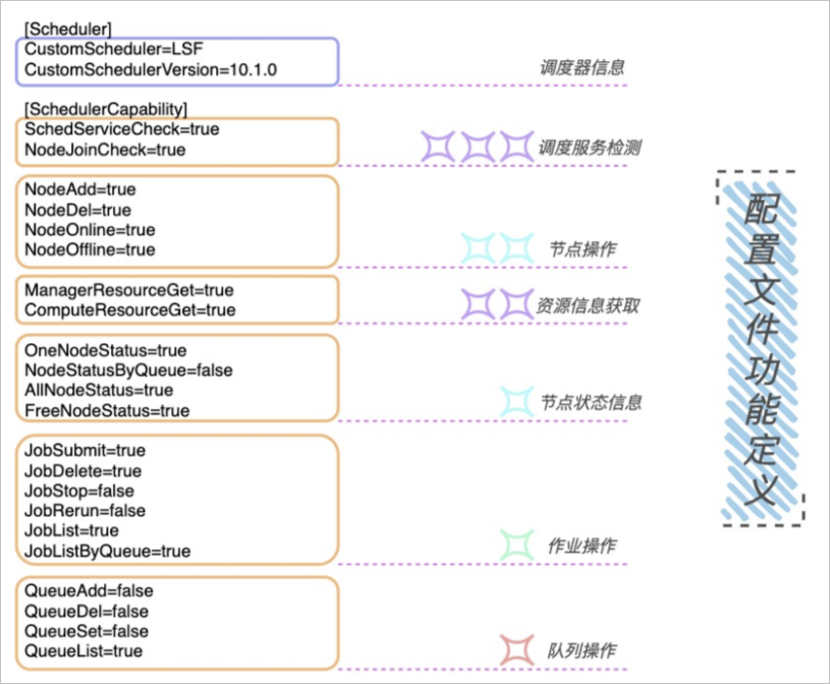

外掛程式設定檔定義了調度器資訊及調度器可接入功能項，詳細功能定義如下所示：其中，[Scheduler]表示調度器資訊，包含了調度器名稱及版本號碼。[SchedulerCapability]表示調度器可接入功能項，包含了眾多可接入E-HPC的調度器功能，等號左側表示調度器功能名稱，等號右側表示是否開啟該功能。功能項具體說明如下：

• 調度服務檢測（三星）：通過檢測節點調度服務設定叢集在控制台展示的節點狀態。

• 節點操作（兩星）：通過節點操作可以在控制台實現手動擴容或縮容。

• 資源資訊擷取（兩星）：通過節點資源資訊擷取到正確資源在控制台展示。

• 節點狀態資訊（一星）：通過擷取不同節點狀態在控制台實現自動調整能力。

• 作業操作（一星）：通過作業操作在控制台實現提交作業、查詢作業等能力。

• 隊列操作（一星）：通過隊列操作在控制台實現增加隊列、查詢隊列等能力。
