本文介紹如何使用Grafana訪問Log Service的Elasticsearch相容介面。
本文檔為阿里雲原創文檔，智慧財產權歸阿里雲所有，由於本文檔旨在介紹阿里雲與第三方產品互動的服務能力，因此可能會提及第三方公司或產品等名稱。
前提條件
ES對接支援Grafana 8.x 9.x 10.x 11.x版本。本文以Grafana 11.4.0為例進行說明。
已建立Project、標準型Logstore並完成日誌採集配置。具體操作，請參見管理Project、建立基礎LogStore和資料擷取概述。
查詢日誌前，已配置索引。具體操作，請參見建立索引。
已建立RAM使用者的AccessKey，並且為RAM使用者授予Logstore的查詢許可權。具體操作，請參見RAM授權。
背景資訊
Grafana是一款開源的資料視覺效果和監控平台，支援多種資料來源，包括但不限於Graphite、InfluxDB、Prometheus、Elasticsearch等，並提供豐富的圖表展示和資料查詢功能。
針對習慣於使用Grafana分析Elasticsearch資料，但需要將Elasticsearch資料移轉到Log Service的使用者，Log Service提供了相容Elasticsearch的介面，便於他們使用Grafana的Elasticsearch資料來源外掛程式訪問Log Service進行查詢和分析。
另外，Log Service也提供了原生的Grafana資料來源外掛程式。更多資訊，請參見對接Grafana。兩種外掛程式的區別如下表所示。
對比項 | Grafana+Elasticsearch相容介面 | Grafana+SLS原生外掛程式 |
使用的Grafana資料來源外掛程式 | Elasticsearch資料來源外掛程式（Grafana預設包含） | SLS資料來源外掛程式（需要手動安裝） |
查詢文法 | Elasticsearch DSL文法 | SLS索引查詢文法、SQL分析文法 |
配置資料來源
登入Grafana控制台。
在左側導覽列，選擇 。

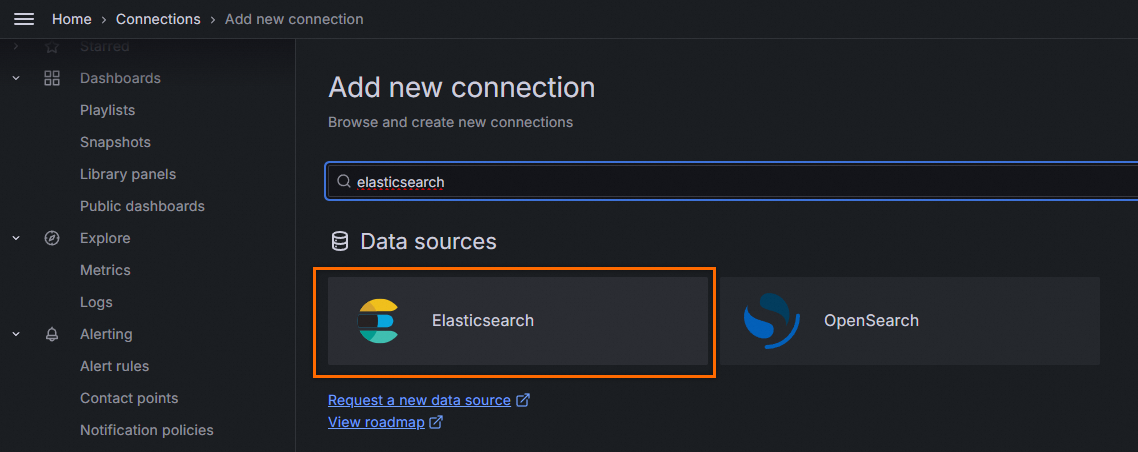

在Add new connection頁簽，找到並單擊Elasticsearch。

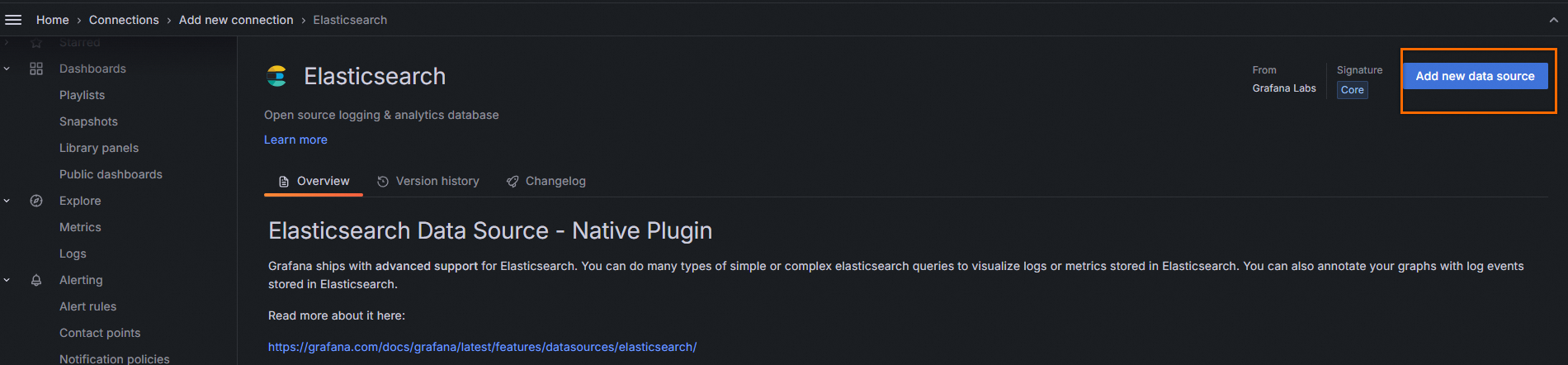

然後再開啟的Elasticsearch詳情頁中，單擊Add new data source。

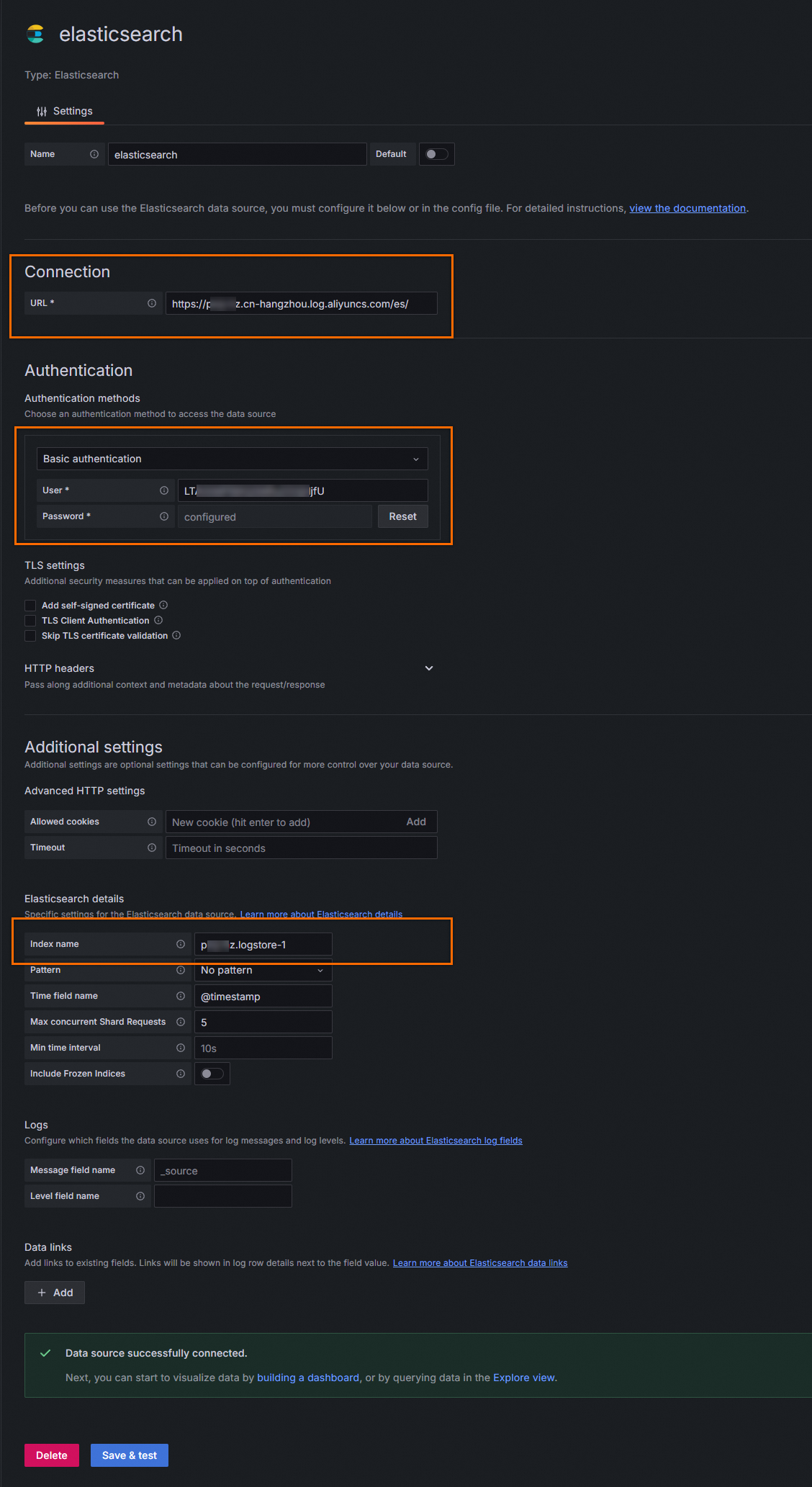

在Settings頁簽中，完成如下配置，然後單擊Save&test測試連通性。如顯示Data source successfully connected，表示配置正確。如果報錯，請參見常見問題和錯誤排查。
重要參數配置說明如下表所示，其他參數可使用預設配置。
配置地區
參數名稱
說明
Connection
URL
資料訪問地址，格式為
https://${project}.${sls-endpoint}/es/。其中${project}為Project名稱，${sls-endpoint}為Log ServiceProject的訪問網域名稱。更多資訊，請參見服務入口。例如：https://etl-guangzhou.cn-guangzhou.log.aliyuncs.com/es/。重要必須使用HTTPS協議。
Authentication methods
Basic authentication
選擇Basic authentication。
User
阿里雲帳號AccessKeyID。
建議使用RAM使用者的AccessKey，該RAM使用者需具備LogStore的資料查詢許可權。您可以通過許可權助手，配置許可權。具體操作，請參見配置許可權助手。AccessKey的擷取方法，請參見存取金鑰。
Password
阿里雲帳號AccessKeySecret。
建議使用RAM使用者的AccessKey，該RAM使用者需具備LogStore的資料查詢許可權。您可以通過許可權助手，配置許可權。具體操作，請參見配置許可權助手。AccessKey的擷取方法，請參見存取金鑰。
Elasticsearch details
Index name
Elasticsearch的索引模式名稱。該名稱的命名規則為
${Log ServiceProject名稱}.${Logstore名稱}。例如Project名稱為etl-guangzhou ，LogStore名稱為es_test22，那麼此處的名稱為etl-guangzhou.es_test22。
配置圖表示例
建立資料來源後，Grafana將可以訪問儲存在Log Service中的資料。通過ES的外掛程式對接SLS的ES相容介面，可以很方便地做圖表可視化，而無需寫SQL。下面以Nginx訪問日誌為例介紹具體配置樣本。

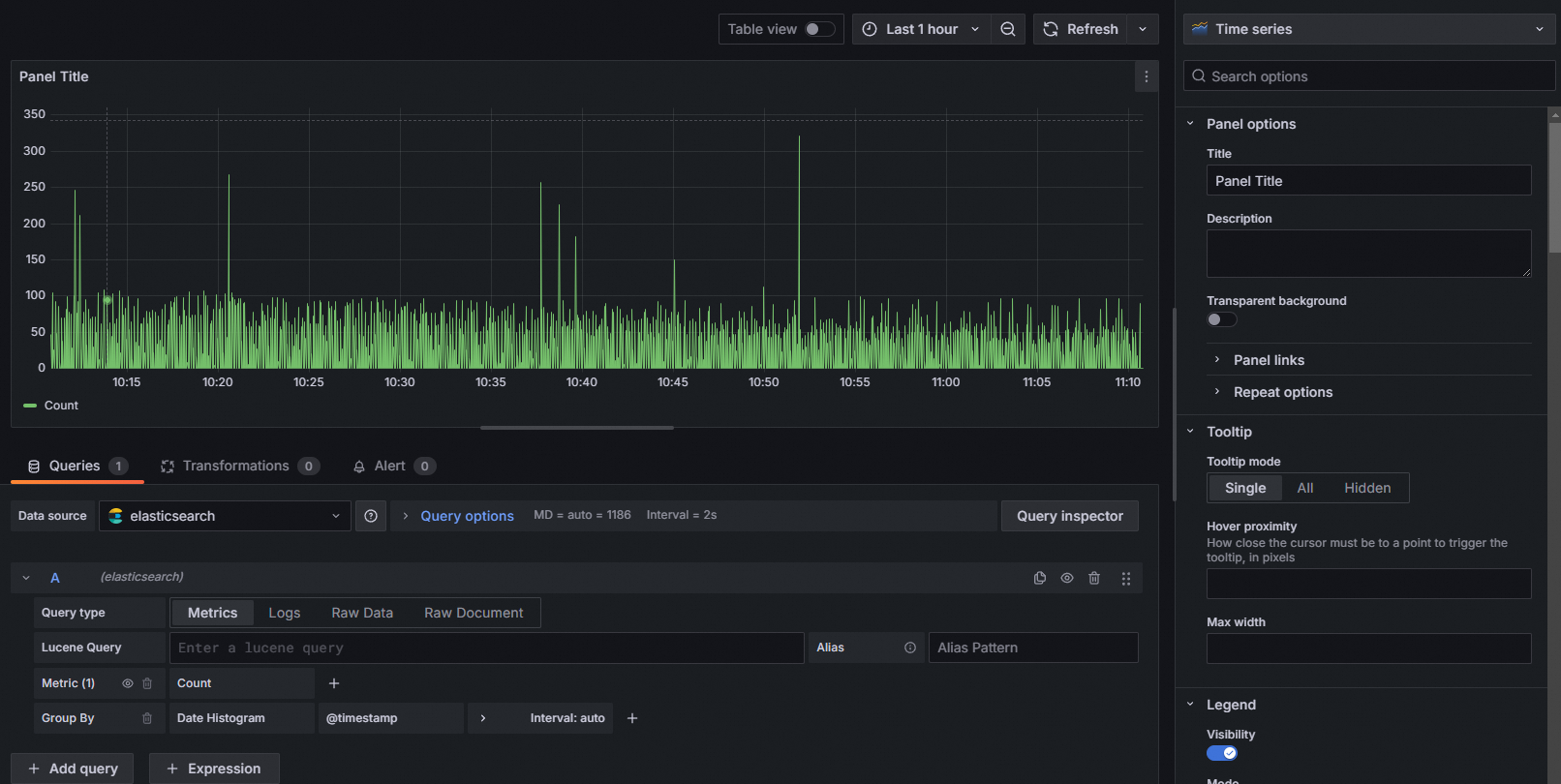

整體QPS曲線
在Lucene Query框中可以填寫過濾條件，文法是ES Lucene的文法。

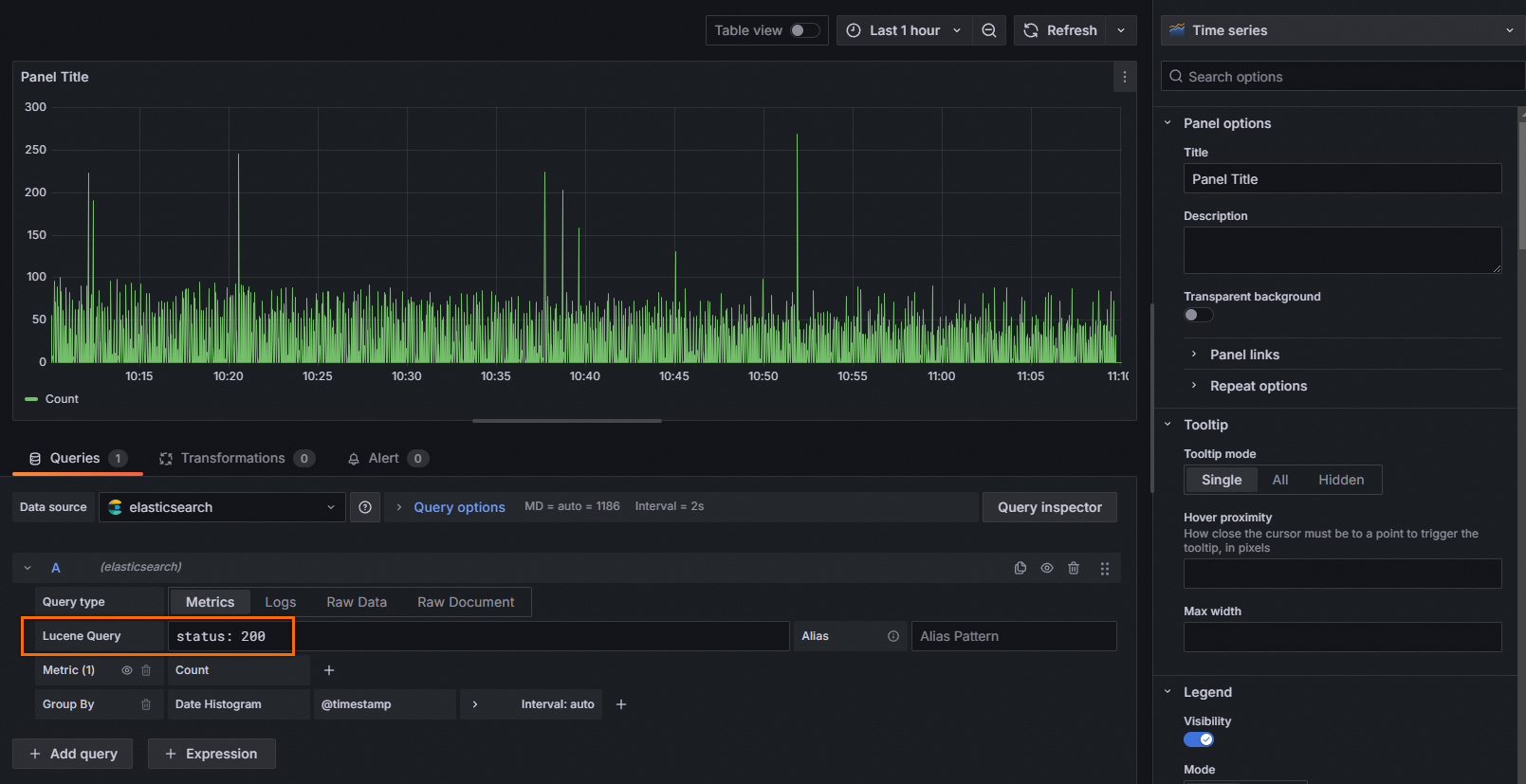

統計status為200的曲線
在Lucene Query框中輸入status: 200即可查詢滿足這個條件的曲線。

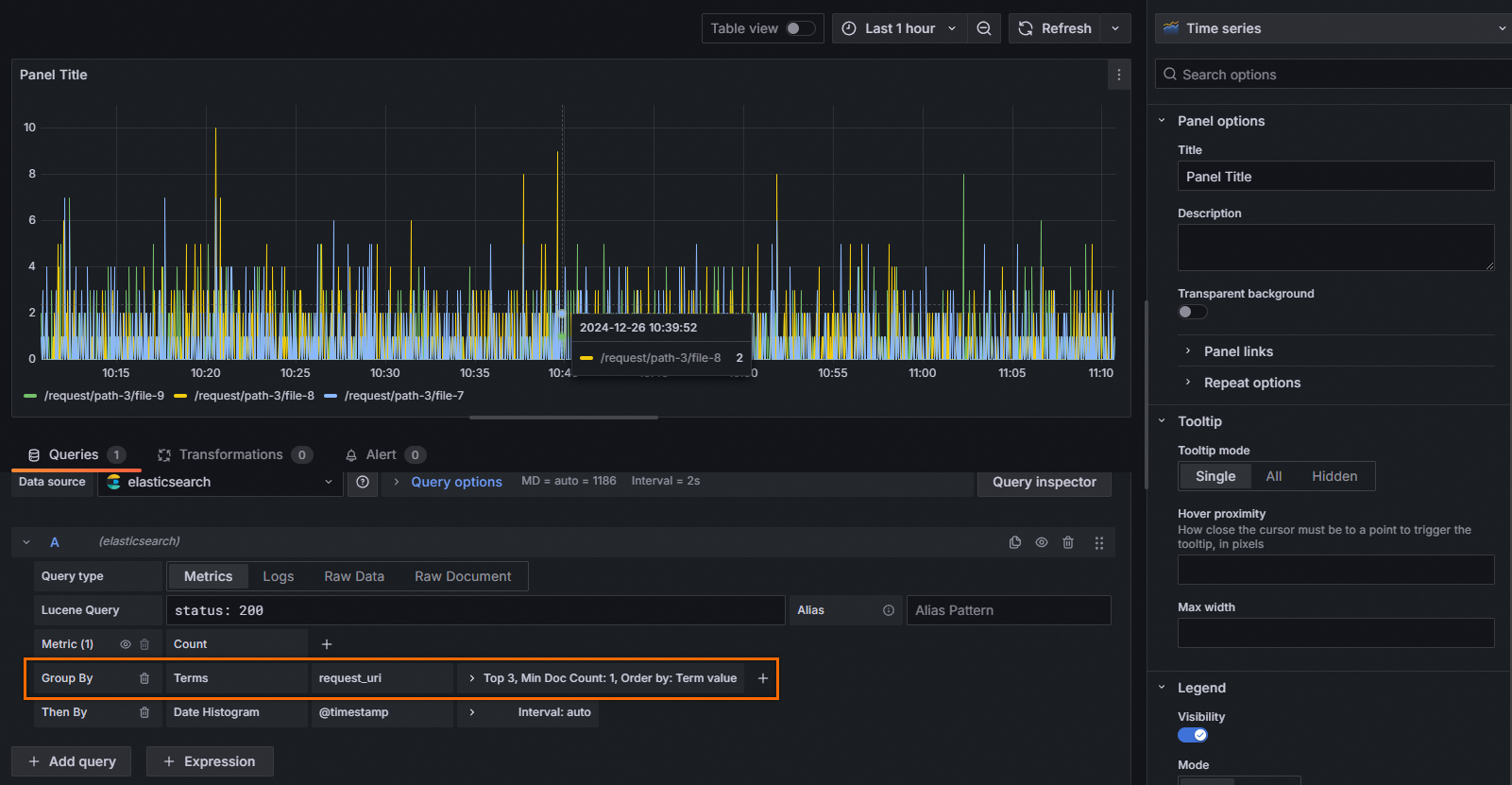

統計Top請求的URI
Group By選擇Terms，並選擇request_uri欄位。

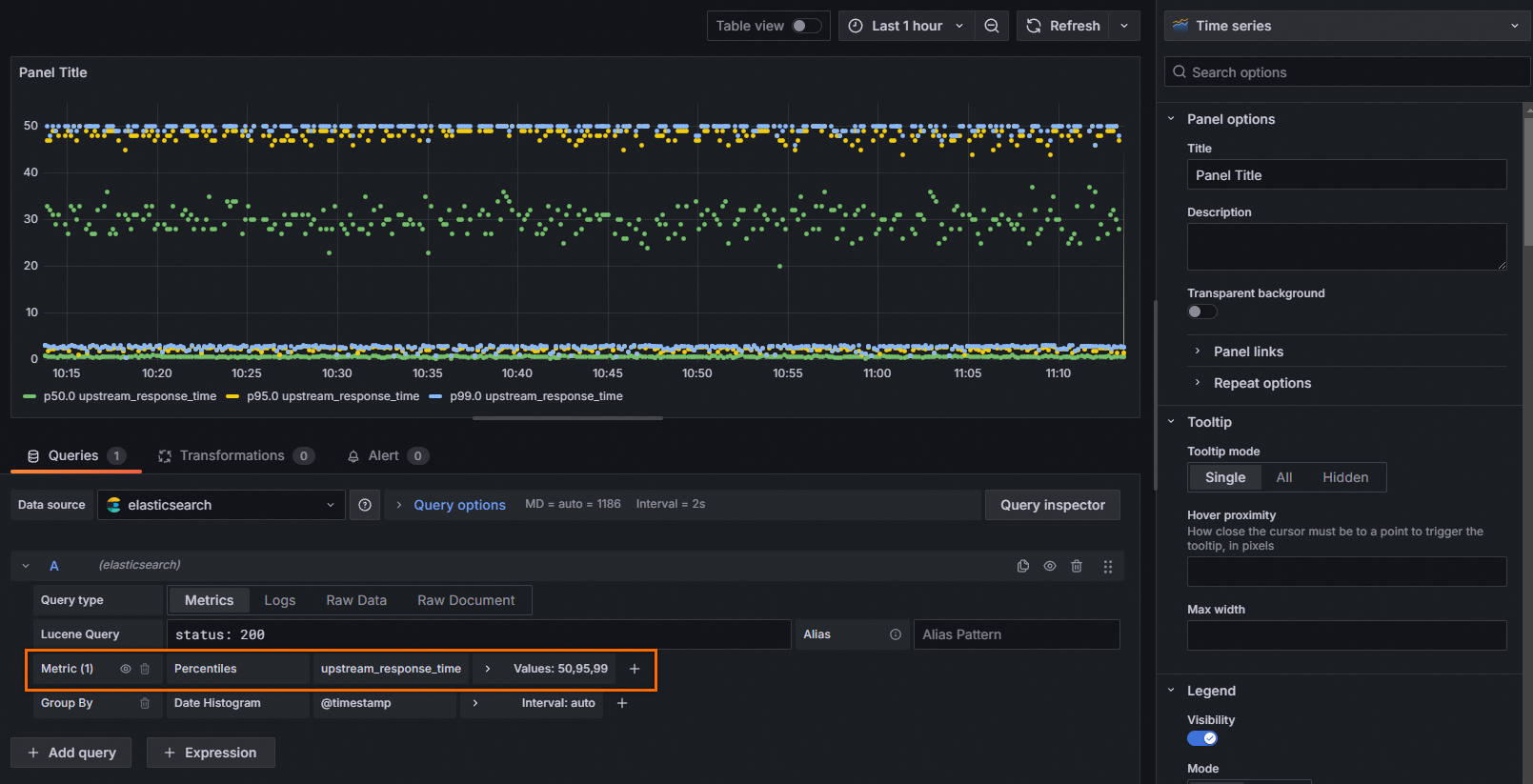

統計RT分位元
Metric選擇 Percentiles，並選擇upstream_response_time欄位, 在Values中可以選擇具體的分位元值，比如50,95,99。

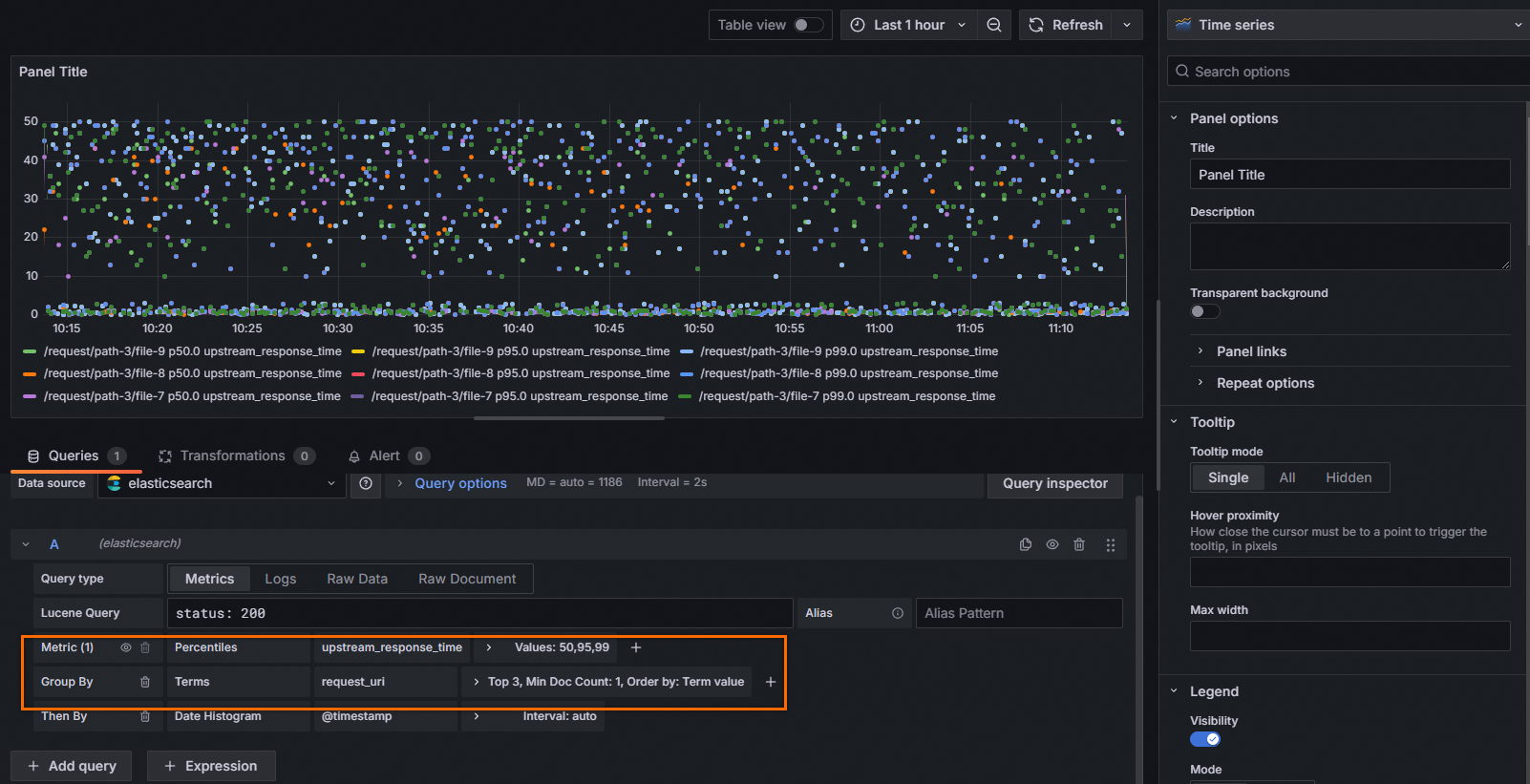

按Top請求URI查看RT分位元
Metric選擇 Percentiles，並選擇upstream_response_time欄位，Values設定為99。Group By選擇Terms，並選擇request_uri欄位。

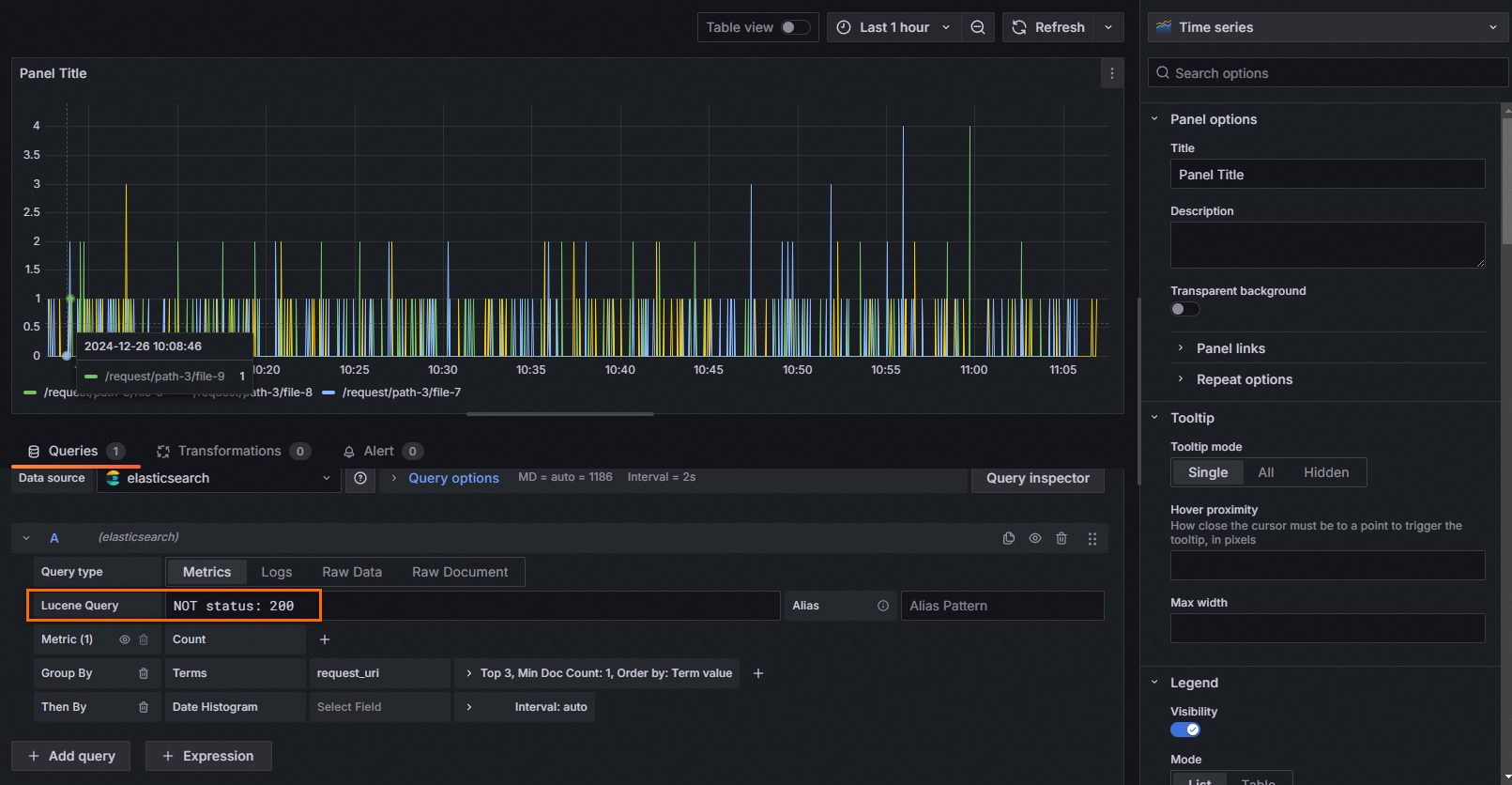

查看非200的Top請求URI
在Lucene Query框中輸入NOt status: 200，Group By選擇Terms，並選擇request_uri欄位。

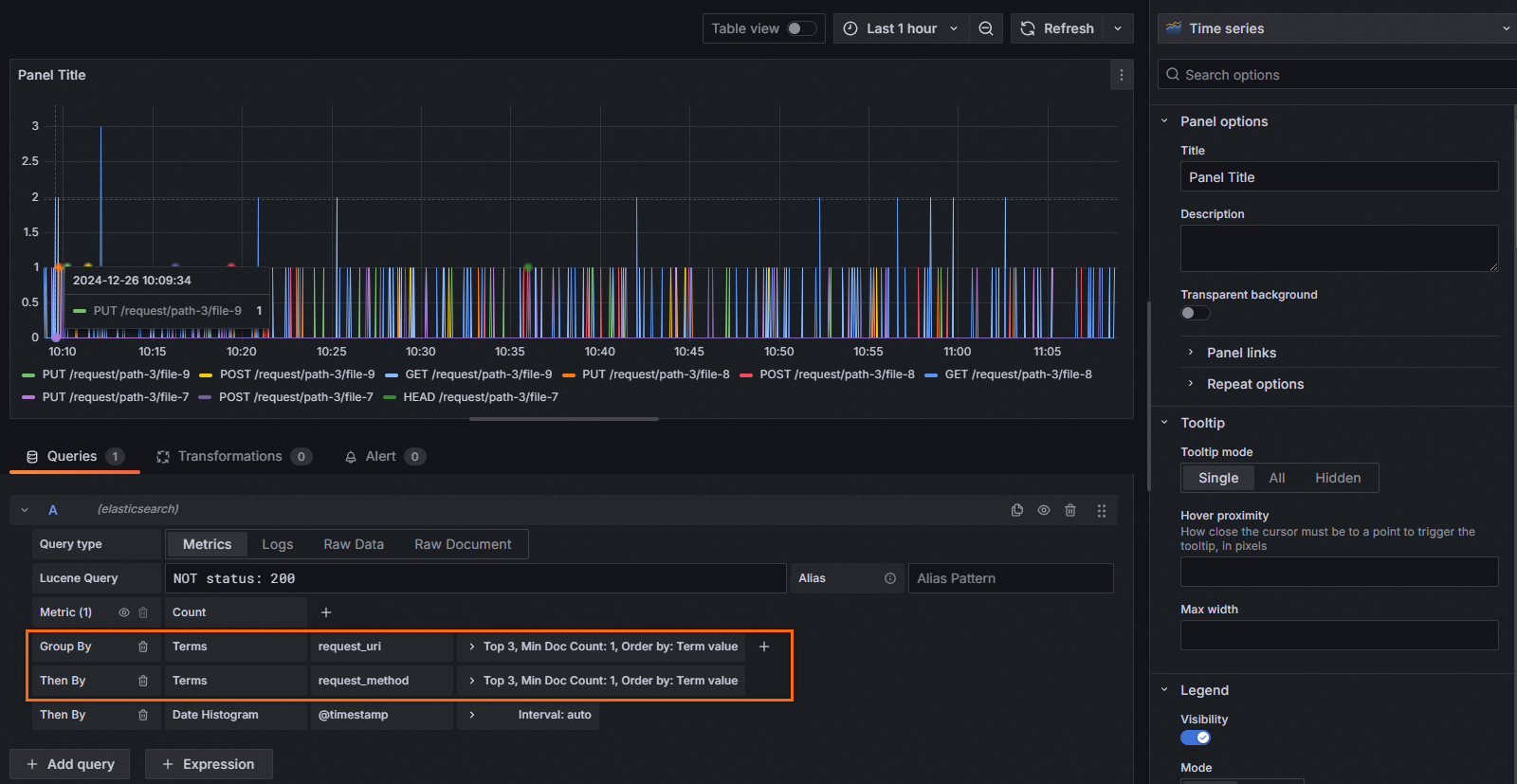

查看非200的Top請求URI以及對應的Method
在Lucene Query框中輸入NOT status: 200，Group By選擇Terms，並選擇request_uri欄位。並增加request_method的Group By。
