Alibaba Cloud DNS：多雲情境全域容災

應用情境

適用於多雲、多地區、多機房接入情境的全域容災。

應用方案

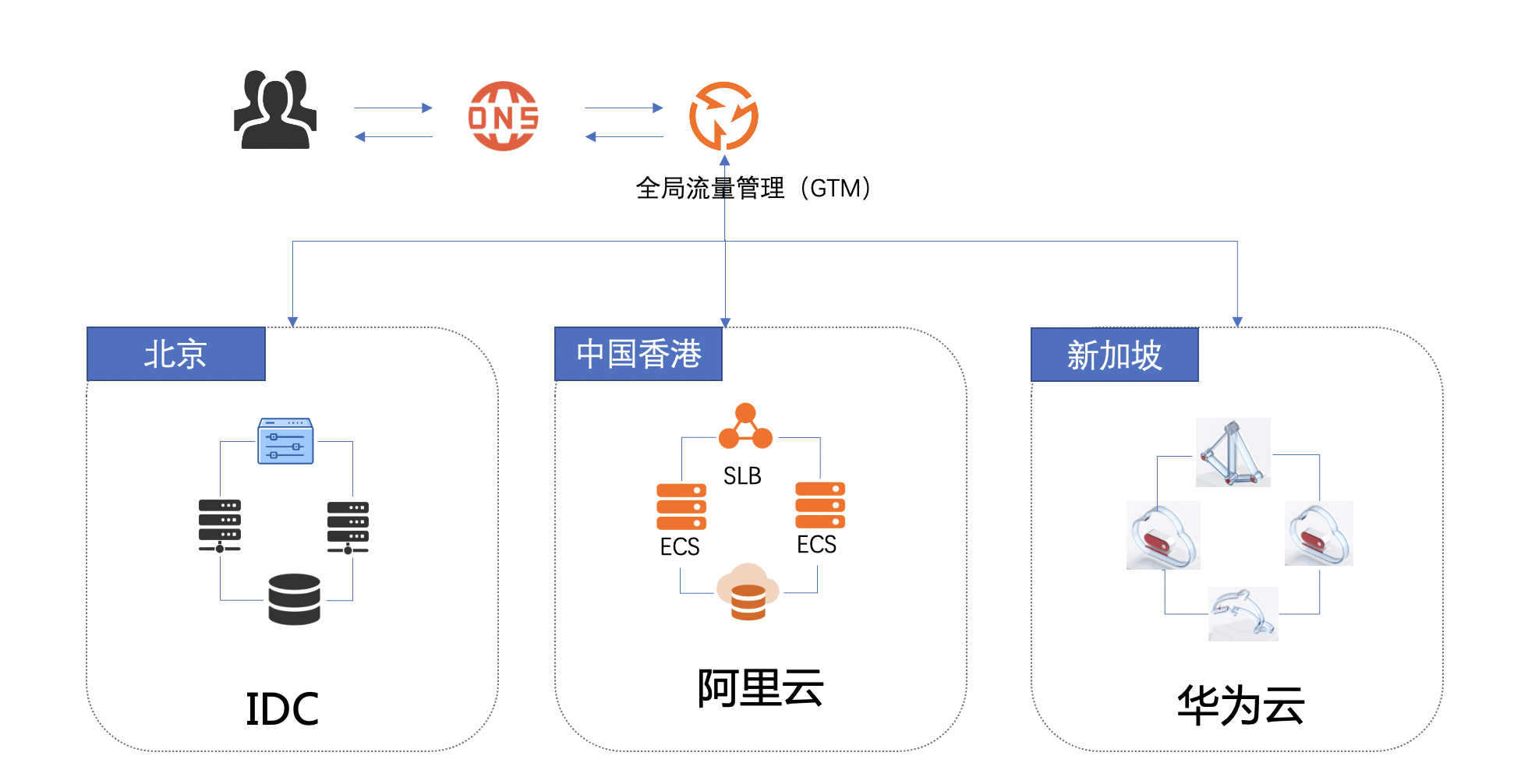

多雲接入情境，可以通過GTM構建容災架構方案。通過GTM做全域容災，實現不同地區使用者就近接入，且任意一資料中心故障，可將訪問流量切換到正常的資料中心，能夠保障業務的連續性。

預實現效果

• 中國內地的使用者流量調度到線下IDC

• 中國香港使用者的訪問流量調度到阿里雲中國香港

• 境外訪問流量調度到華為雲新加坡

• IDC故障情境下，流量調度至阿里雲

• 華為雲故障情境下，流量調度至阿里雲

• 阿里雲故障情境下，流量調度至華為雲

操作說明

本章節以多雲情境（線下IDC、阿里雲、華為雲）多中心部署為樣本，來介紹就近接入和容災切換如何配置。

1. 準備資源

• 建立GTM執行個體，全域流量管理。

• 準備資源：IDC北京（192.0.2.0）、阿里雲中國香港（192.0.2.1）、華為雲新加坡（192.0.2.2）。

2. 訪問Alibaba Cloud DNS-全域流量管理，在全域流量管理執行個體列表中，找到目標執行個體，點擊操作地區的配置按鈕。

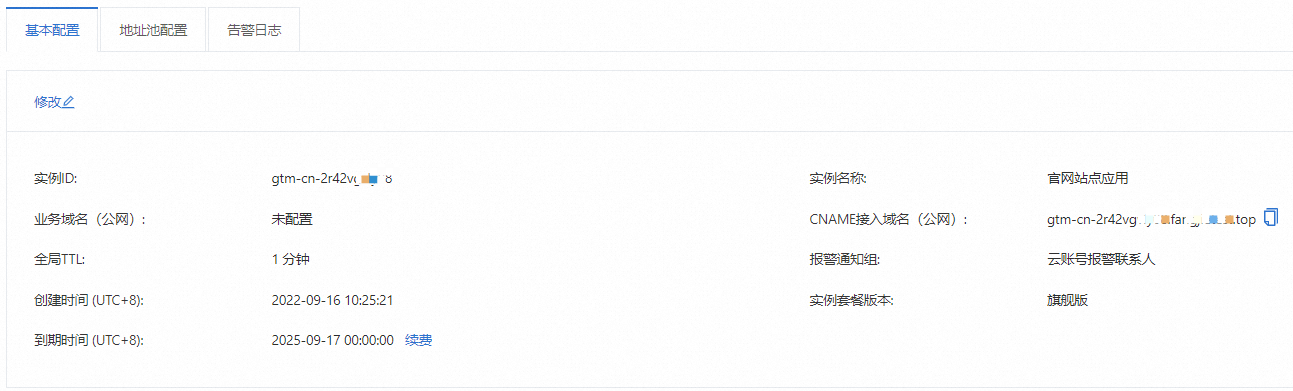

3. 在 基本配置 頁簽，可根據自身業務需求添加，其中全域TTL建議設定為1分鐘（也可根據自身需求填寫）。

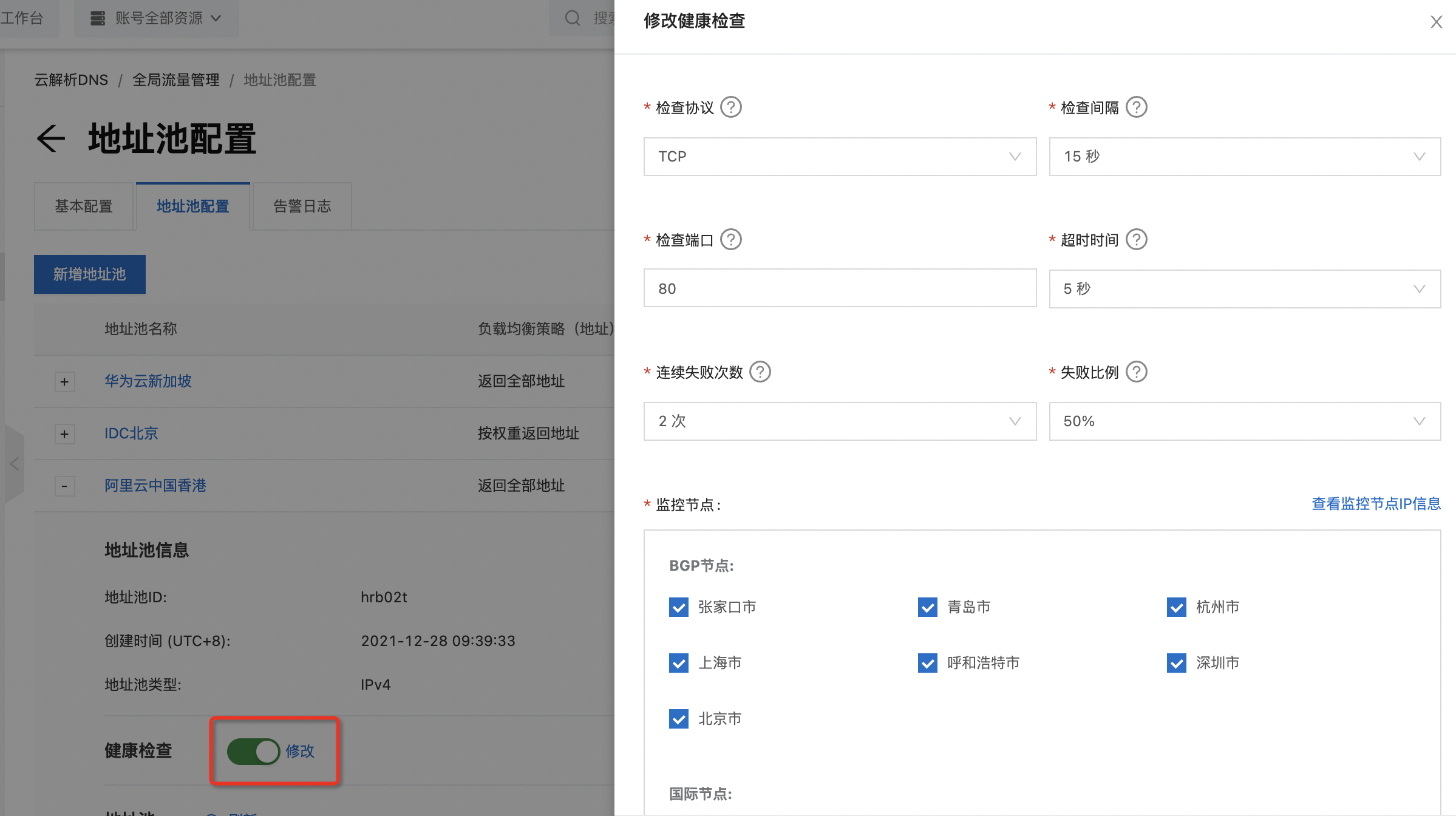

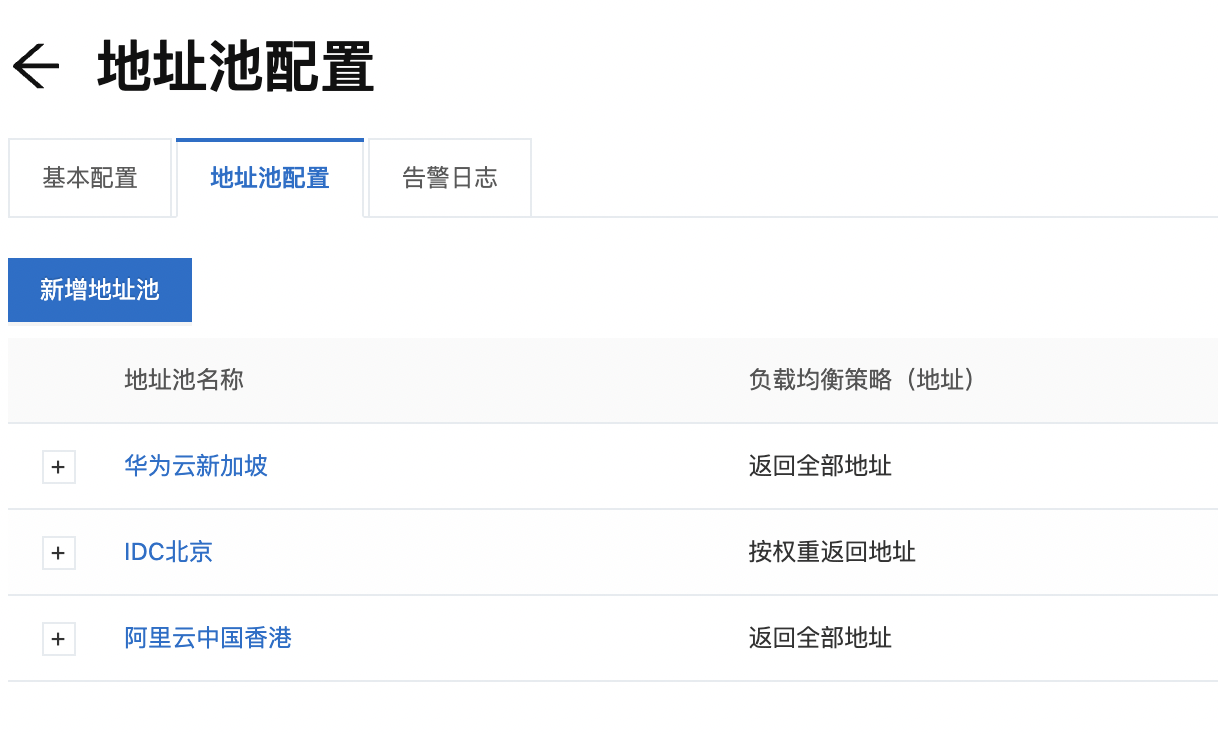

4. 位址集區配置：對三個資料中心，分別建立三個位址集區，並開啟健全狀態檢查

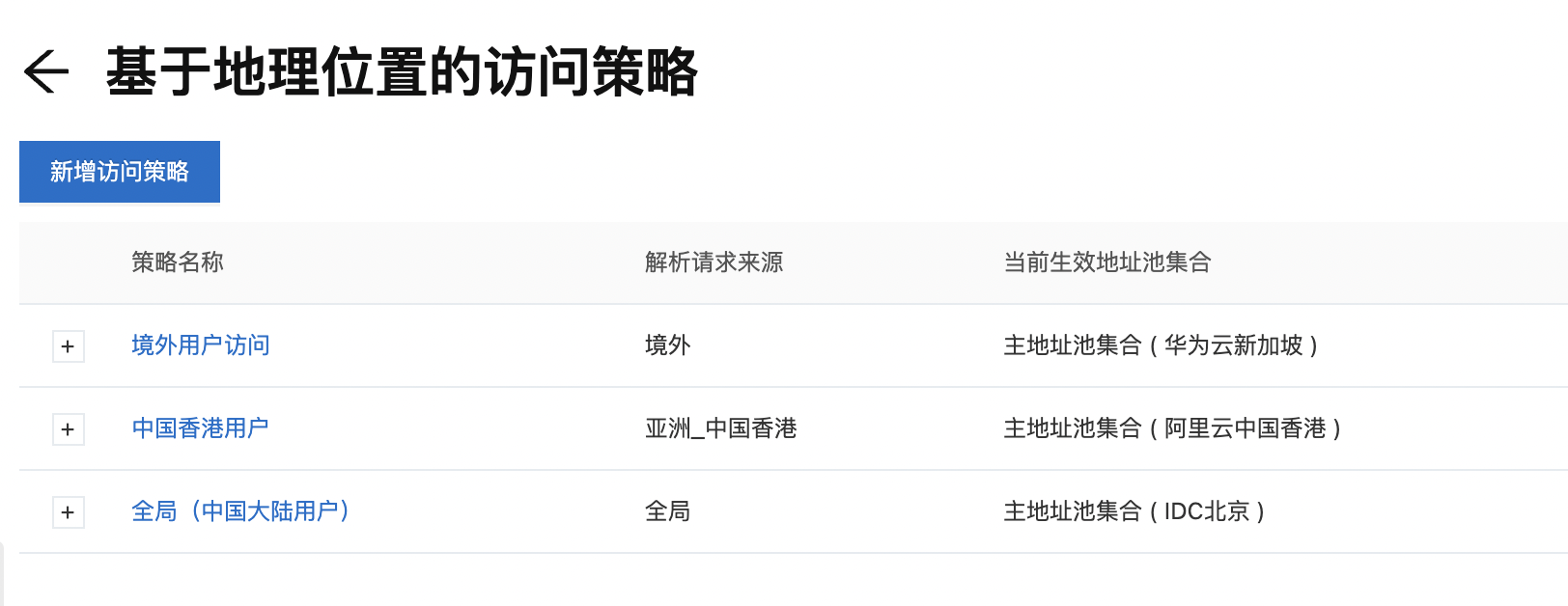

5. 存取原則：建立3條存取原則

• 解析請求來源選擇 全域，主位址集區集合選擇「IDC北京」位址集區，備位址集區集合選擇「阿里雲中國香港」位址集區。此設定實現中國內地使用者訪問北京IDC資料中心，IDC故障則流量切換到阿里雲。

• 解析請求來源選擇 亞洲-中國香港，主位址集區集合選擇「阿里雲中國香港」位址集區，備位址集區集合選擇「華為雲新加坡」位址集區。此設定實現中國香港使用者訪問阿里雲香港資料中心，阿里雲故障則流量切換到華為雲。

• 解析請求來源選擇 境外，位址集區集合選擇「華為雲新加坡」位址集區，備位址集區集合選擇「阿里雲中國香港」位址集區。此設定實現海外使用者訪問華為雲資料中心，華為雲故障流量切換到阿里雲。

6. 線上流量接入

   1. 訪問Alibaba Cloud DNS-公網權威解析，點擊目標網域名稱的解析設定，進入解析設定頁面。

   2. 點擊添加記錄按鈕，添加一條CNAME記錄，記錄值填寫為GTM的CNAME接入網域名稱。完成解析記錄添加後，應用服務即正式接入全域流量管理。
