Data Management：Airflow GUI 使用指南

進階配置（通用）

• 警示配置：可覆蓋全域警示設定，為當前節點定義獨立的警示策略。

• 重試：可覆蓋全域重試設定，為當前節點定義獨立的重試策略。

• 資源集區配置：指定任務在 Airflow 的哪個資源集區（Pool）中運行，用於控制任務的並發度。

• 觸發規則（Trigger Rule）：定義當前任務的執行條件，如“所有上遊任務成功”、“至少一個上遊任務成功”等。

基礎配置（按節點類型）

以下是部分常用節點的基礎配置說明：

• 單一實例 SQL

  • 功能：在指定的資料庫執行個體上執行單條 SQL 陳述式。

  • 配置：選擇執行個體和資料庫，然後直接編寫 SQL 或選擇一個已存在於工作空間中的 .sql 檔案。

  • 回調代碼（可選）：一段 Python 代碼，在 SQL 執行成功後運行。主要用途：

    1. 傳遞資料（XCom）：通過內建的 result 變數（一個包含 data 鍵的字典）擷取 SQL 查詢結果，並將其傳遞給下遊任務。例如，result['data'][0]['co'] 表示擷取結果集第一行中名為 co 的列的值。

    2. 結果校正：對 SQL 結果進行檢查，不滿足條件時可主動拋出異常使任務失敗。

       if len(result["data"]) > 10:
           raise Exception("too many data")

• ADB Spark

  • 功能：在 AnalyticDB for MySQL 的 Spark 引擎上提交作業。

  • 配置：選擇 ADB 執行個體和資源群組，然後根據任務類型（SQL 或 BATCH）進行配置。

    • SQL 任務：直接編寫 Spark SQL 或選擇 .sql 檔案。

    • BATCH 任務：提供一個 JSON 格式的 Spark 作業配置。

      {
        "args": [
          "1000"
        ],
        "className": "org.apache.spark.examples.SparkPi",
        "comments": [
          "-- Here is just an example of SparkPi. Modify the content and run your spark program."
        ],
        "conf": {
          "spark.driver.resourceSpec": "medium",
          "spark.executor.instances": 2,
          "spark.executor.resourceSpec": "medium"
        },
        "file": "local:///tmp/spark-examples.jar",
        "name": "SparkPi"
      }

• Notebook

  • 功能：運行工作空間中的 Notebook 檔案。

  • 配置：

    • 選擇 Notebook Session。

    • 選擇 Notebook 檔案路徑。檔案必須在工作空間內已配置，路徑為工作空間的檔案路徑。

• Lindorm Spark

  • 功能：提交 Lindorm Spark 作業。

  • 配置：

    • 選擇 Lindorm 執行個體。

    • 選擇作業類型並配置作業參數。

• 無鎖資料變更

  • 功能：以無鎖方式在指定執行個體和資料庫上執行資料變更 SQL。配置方式與"單一實例 SQL"節點一致，同樣支援回調代碼處理執行結果。

• 條件分支

  • 功能：根據不同的條件，決定工作流程的走向。

  • 配置：可以添加多個分支條件，每個條件都是一個返回 True 或 False 的 Python 運算式。運算式支援 Jinja 模板，可以引用 Airflow 變數。

  • 條件分支有多個下遊邊，可以拖拉拽設定。

• SSH 操作

  • 功能：通過 SSH 串連到遠程伺服器並執行命令。

  • 配置：

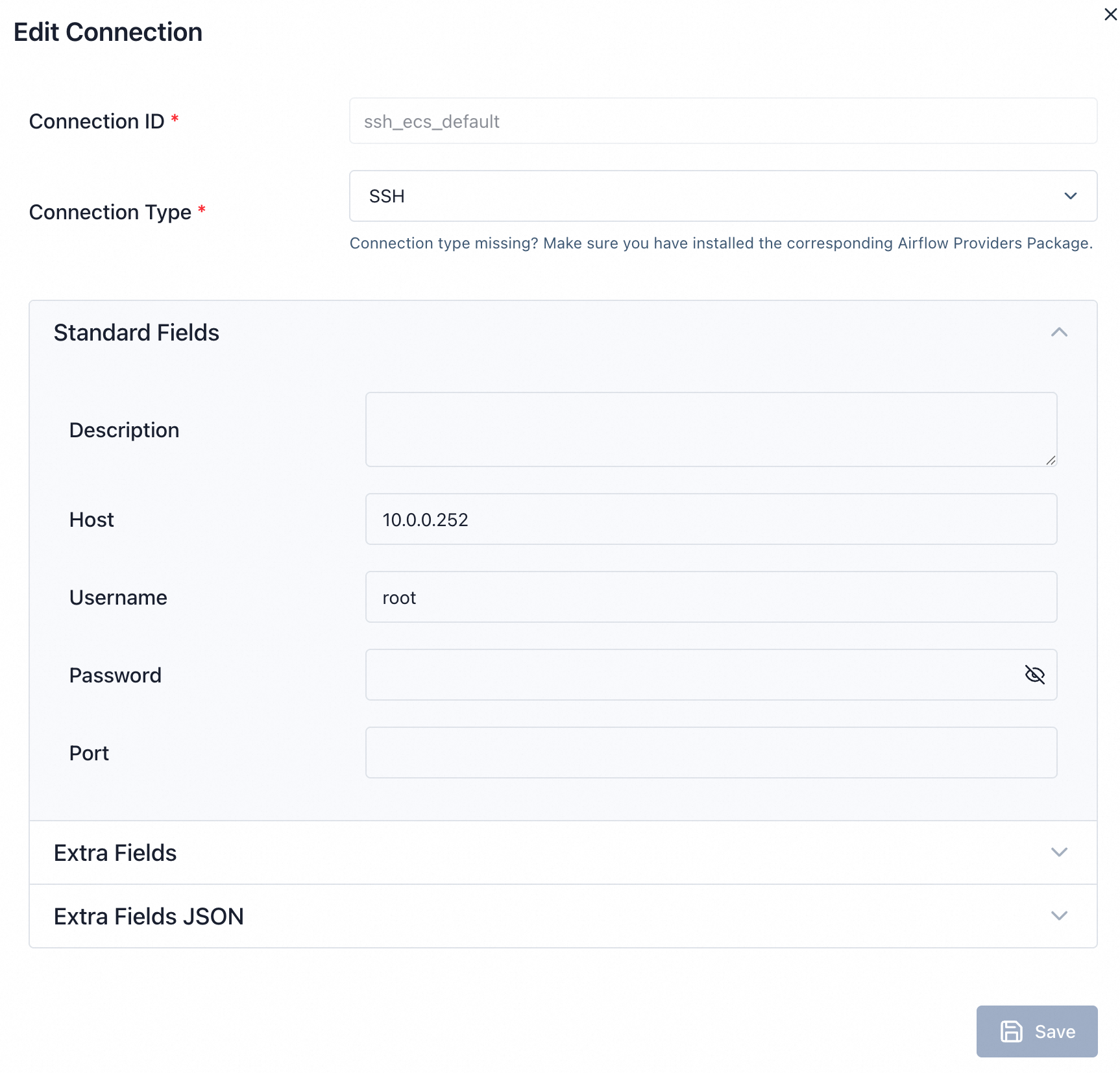

    1. 在 Airflow 的 Connections 中預先配置好 SSH 串連資訊，並擷取其 Connection ID。



    2. 在節點配置中填入該 Connection ID 和要執行的 Shell 命令。

• Bash 任務

  • 功能：在本地環境中執行 Bash 命令。

  • 配置：

    1. 配置要執行的 Bash 命令。

    2. 配置命令執行時的環境變數。

• 時間間隔

  • 功能：用於在任務流程中暫停等待一段指定的時間後再繼續執行後續節點。

• 等待指定時間

  • 功能：等待到達指定的目標時間後再繼續執行後續節點。目標時間支援使用 Airflow Jinja 模板文法動態設定。

• External Task Sensor

  • 功能：配置外部任務依賴檢查，等待同一 Airflow 執行個體中的外部 DAG 或 Task 完成後再繼續執行。

  • 配置：

    • 上遊 DAG 名稱：被依賴的 DAG 的 ID。

    • 上遊節點名稱（可選）：被依賴的 Task 的 ID。如果留空，則表示等待整個上遊 DAG 完成。

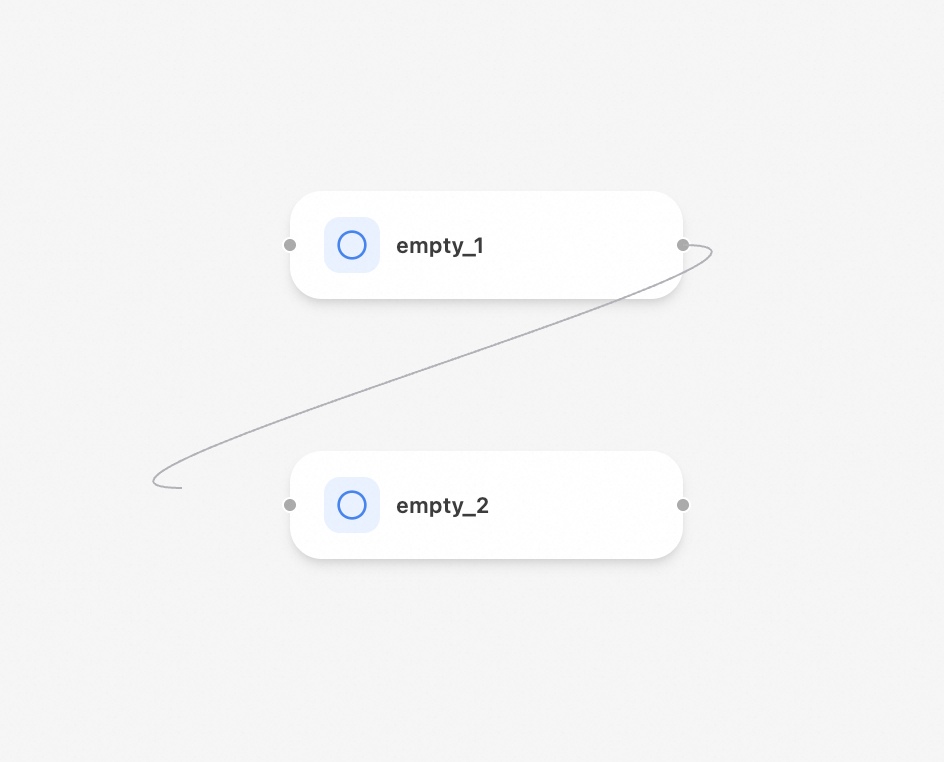

• 空任務

  • 功能：一個不做任何事情的“預留位置”節點，常用於彙總多個上遊分支，或作為邏輯起點/終點，使工作流程結構更清晰。

  • 配置：無。

• 入湖Data Integration

  • 功能：將資料從源庫整合到目標資料湖。

  • 配置：

    • 選擇源庫和目標庫。

    • 配置Data Integration任務的其他參數。
