DataWorks：觸發式工作流程

功能介紹

DataWorks支援兩種工作流程調度模式：周期調度和觸發式調度。

觸發式調度是一種按需執行、不定時的任務調度模式。與按固定時間自動啟動並執行周期性調度工作流程不同，觸發式工作流程的啟動由一個即時的外部訊號所驅動。這種模式提供了高度的靈活性，適用於需要程式化整合或對外來事件做出響應的情境。

支援以下三種觸發方式：

• 手動觸發：在DataWorks控制台手動運行工作流程。

• OpenAPI觸發：外部系統通過調用OpenAPI介面觸發工作流程運行。

• 事件觸發：通過預配置的觸發器監聽特定事件（如OSS檔案上傳，Kafka等訊息佇列訊息到達等），自動啟動工作流程。工作流程發布至生產環境後，事件觸發機制才會生效。

觸發式工作流程內部節點（如PyODPS、Shell）的配置與普通工作流程完全相同，但無需配置調度周期。

配額與限制

• 節點數量：單個工作流程最多支援400個內部節點。建議將節點數控制在100個以內，以簡化工作流程的展示與維護。

• 並發執行個體：最大並行執行個體數上限為100,000。

• 生效環境：事件觸發機制僅在生產環境（營運中心）生效。工作流程發布後才能被事件自動觸發。

• 配置限制：在節點層級進行調度配置時，僅支援配置優先順序，不支援配置優先順序加權策略。

功能入口

1. 進入DataWorks工作空間列表頁，在頂部切換至目標地區，找到目標工作空間，單擊操作列的快速進入 > Data Studio，進入Data Studio。

2. 在左側導覽列單擊，然後在專案目錄右側單擊 > 建立工作流程，進入建立工作流程頁面。

   首次使用專案目錄時，也可以直接單擊建立工作流程按鈕進行建立。

建立觸發式工作流程

1. 在建立工作流程頁面，選擇調度類型為觸發式調度。

2. 輸入工作流程名稱，單擊確認建立。

3. （可選）單擊畫布右側調度配置，單擊調度策略，在下拉式清單中，選擇一個已建立好的觸發器與當前工作流程進行關聯。

設計觸發式工作流程

1. 節點編排

   在工作流程看板左側，根據需要開發的任務類型選擇對應的節點，將其拖拽至畫布中，並通過手動連線的方式快速配置節點間的依賴關係。

   節點配置方式與普通工作流程類似，但無需配置調度周期。

2. 工作流程調度參數

   在工作流程看板右側，單擊調度配置按鈕，在調度參數介面單擊添加參數，可以為工作流程設定調度參數。該參數的範圍為當前工作流程，其內部所有節點均可引用。

   說明

   工作流程內部節點若配置了同名調度參數，其優先順序會高於工作流程調度參數。

3. 關聯觸發器（可選）

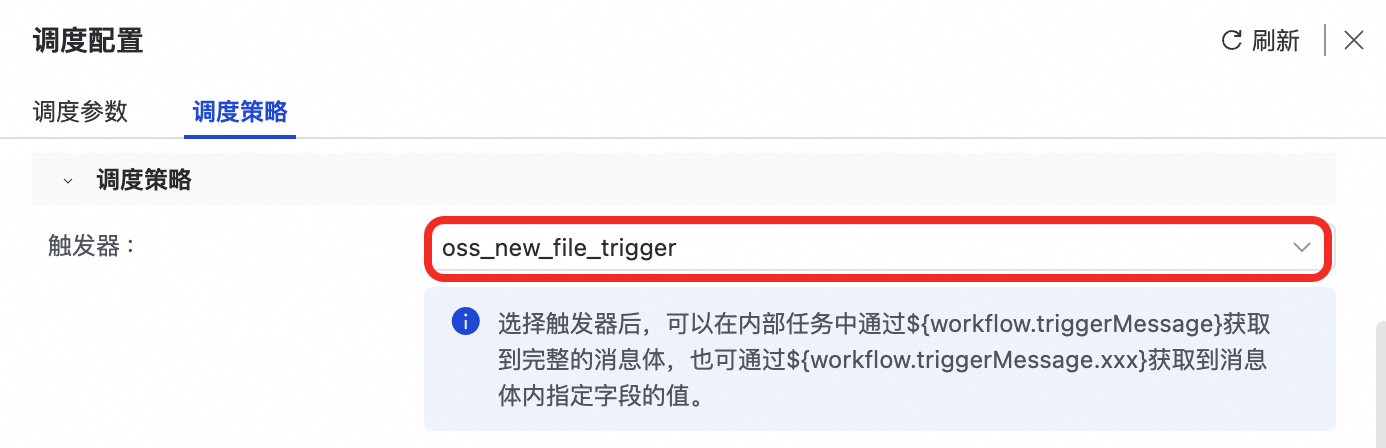

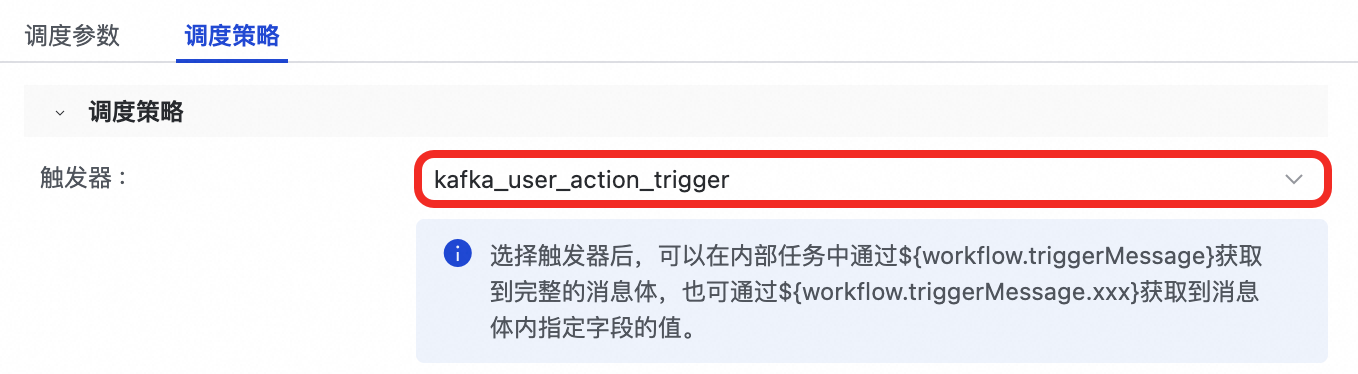

   要使工作流程由事件自動觸發，需先在營運中心配置觸發器，再於工作流程畫布右側的調度配置 > 調度策略中，選擇一個已建立的觸發器進行關聯。

4. 優先順序與並發數（進階配置）

   當多個工作流程或任務同時被觸發，導致系統資源出現瓶頸時，您可以通過優先順序和加權策略實現智能化的資源調度，確保最重要的任務優先執行。

   • 保障核心業務：為核心業務的工作流程設定一個更高的優先順序，使其總能優先於其他非核心工作流程運行。

   • 縮短關鍵流程耗時：在同一個工作流程執行個體內部，通過優先順序加權策略，您可以影響節點的執行順序。例如，使用向下加權策略，可以讓處於關鍵路徑上、擁有更多上遊依賴的節點獲得更高的動態權重，從而優先執行，有效縮短整個工作流程的運行時間長度。

     配置項	功能說明
     優先順序	定義工作流程執行個體在調度隊列中的絕對優先順序別。可選層級為1、3、5、7、8（數字越大，優先順序越高）。高優先順序的任務/工作流程總會優先於低優先順序的任務/工作流程擷取調度資源。
     優先順序加權策略	定義同一優先順序下，工作流程內部各節點（Task）權重的動態計算方式。權重越高的節點將優先獲得執行機會。 不加權：所有節點的權重均為固定基準值。 向下加權：節點的權重會動態調整，其上遊依賴的節點越多，權重越高。此策略有助於DAG（有向非循環圖）中關鍵路徑上的節點優先執行。權重計算方式為：權重初始值 + 其上遊所有節點的優先順序之和。
     最大並行執行個體數	控制此工作流程在同一時間可啟動並執行最大執行個體數量，用於並發控制和資源保護。當運行中的執行個體數達到上限時，後續被觸發的新執行個體將進入等待狀態。支援設定不限制或自訂一個最大值（上限100,000）。 說明 設定上限時若超過資源群組最大可承受能力，則實際的並發瓶頸將由資源群組的物理上限決定。

   DataWorks的優先順序系統遵循層級覆蓋規則：運行時指定 > 節點級配置 > 工作流程級配置。

   1. 工作流程級配置 （基準）：在工作流程的調度策略中配置，作為所有節點的預設設定。

   2. 節點級配置 （局部）：在工作流程內部單個節點的調度配置 > 調度策略中為特定節點單獨設定更高優先順序，會覆蓋工作流程層級的設定。

   3. 運行時指定 （臨時）：在營運中心手動觸發運行時，通過運行時重設優先順序開關指定的配置。該配置優先順序最高，僅對當次運行生效，不修改任何永久配置。

開發觸發式工作流程

1. 節點開發

   在節點編輯頁面，快速編輯節點代碼。在代碼開發時，需注意以下幾點：

   • 代碼文法取決於您選擇的節點類型。不同類型的任務配置不同，配置詳情請參見節點開發。

   • 可以啟用Copilot智能編程助手，以獲得智能代碼補全建議，提升開發效率。

   • 對於大多數節點類型，您都可以使用 ${變數名}的方式定義變數，以便在下一步驟調試任務代碼時可以代入不同的賦值快速調試。

   • 在執行調度任務時，您可通過${workflow.參數名}方式在內部節點擷取工作流程參數的賦值。

2. 使用觸發器傳遞的參數（可選） 觸發器可以將事件資訊（如檔案路徑、訊息內容）作為事件參數傳遞給工作流程內部節點使用。

   以Kafka觸發器為例，Kafka訊息為：

   訊息體格式可在觸發器詳情的訊息格式樣本中查看。

   {
     "headers": {
       "headers": [],
       "isReadOnly": false
     },
     "partition": 2,
     "offset": 1,
     "topic": "demo-topic",
     "key": "demo-key",
     "value": "{\"number\":100,\"name\":\"EventBridge\"}",
     "timestamp": 1713852706576
   }

   可以在工作流程內部節點中通過${workflow.trigger.message}參數擷取到完整的訊息體，也可通過${workflow.trigger.message.xxx}擷取到訊息體內指定欄位的值，當觸發器觸發任務運行時，參數會自動替換。舉例如下：

   ${workflow.tigger.message}  #擷取整個訊息體
   ${workflow.tigger.message.key}  #擷取JSON中key的值，結果為：demo-key
   ${workflow.tigger.message.value}  #擷取JSON中key的值，結果為：{"number":100,"name":"EventBridge"}

調試觸發式工作流程

1. 節點調試

   代碼編輯完成後，您可單擊節點編輯頁右側的調試配置，配置資源群組、指令碼參數等調試參數。配置完成後，可單擊工具列中的運行按鈕，此時將使用您在調試配置中的調試參數運行節點。

2. 調試工作流程

   若需要在資料開發調試觸發式工作流程，可以單擊工作流程畫布上方工具列的運行表徵圖，在彈窗中填寫觸發器訊息體，來類比事件產生。



發布觸發式工作流程

工作流程調試完成後，擊工具列中的發布按鈕喚起發布看板，單擊開始發布生產，任務將按照發布檢查流程執行發佈動作，更多資訊，請參見節點/工作流程發布。

運行觸發式工作流程

工作流程發布至營運中心後，進入待命狀態，等待訊號發生。可以通過以下幾種操作，運行觸發式工作流程。

事件觸發

1. 根據建立觸發器的事件類型，執行相關操作至觸發器的監控對象，如OSS可以上傳檔案到您在觸發器中配置的OSS Bucket，訊息佇列可以發送訊息到觸發器中配置的Topic或Queue。

2. 觸發器接收到事件訊息後，會觸發營運中心手動任務中的觸發式工作流程去執行。

3. 您可在營運中心 > 手動任務營運 > 手動執行個體查看並管理已執行的觸發式工作流程執行個體。通過執行個體日誌，可以確認工作流程是否被成功觸發並執行。

手動觸發

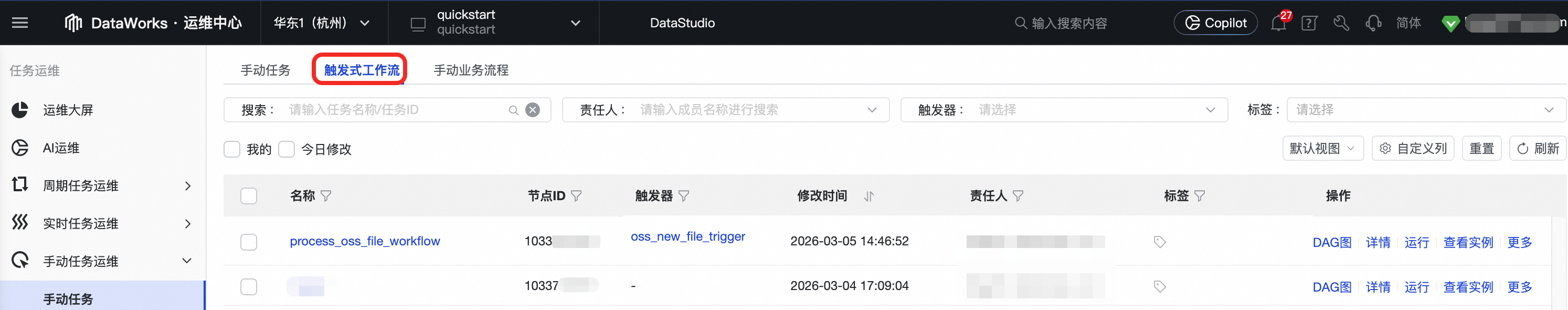

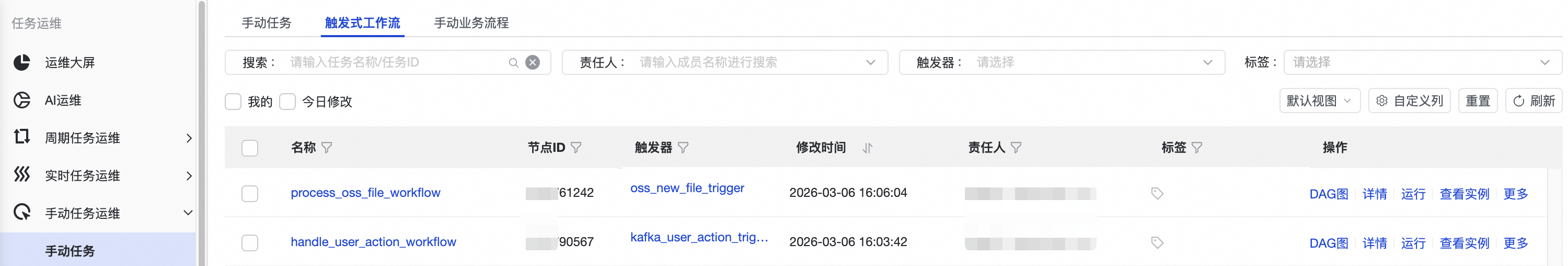

1. 進入營運中心 > 手動任務營運 > 觸發式工作流程，找到對應的觸發式工作流程，單擊運行。可在運行時配置運行範圍、業務日期、觸發器訊息體等參數來指定本次啟動並執行影響範圍。

其他動作

後續步驟

觸發式工作流程發布後，可以在營運中心進行營運：手動任務營運。
