External Catalog採集方式

背景資訊

當使用者在DataWorks中配置StarRocks資料來源並啟動中繼資料採集後，資料地圖預設僅針對StarRocks內部Catalog進行中繼資料擷取。如使用者期望擷取StarRocks External Catalog相應中繼資料，需使用者在DataWorks中配置目錄所關聯的資料來源串連，並進行中繼資料採集。採集完成後，資料地圖將自動進行中繼資料關聯，使用者可在StarRocks類型來源中查看External Catalog及其關聯中繼資料。

前提條件

已將您的StarRocks資料庫建立為DataWorks的StarRocks資料來源，詳情請參見建立StarRocks資料來源。
若需採集開啟了白名單存取控制的資料來源，應事先配置好相應的白名單許可權。詳情請參見中繼資料採集白名單配置。

使用限制

暫不支援外部目錄為Elasticsearch Catalog類型。
暫不支援外部目錄來源為OSS的Paimon Catalog類型。

操作步驟

以StarRocks中MySQL External Catalog為例，您如配置某MySQL_DB為mysql_catalog_db，則需在資料地圖中配置並建立MySQL類型中繼資料採集器，採集MySQL_DB相應中繼資料資訊後，對應StarRocks中的mysql_catalog_db下中繼資料資訊亦可被搜尋和查看。

步驟一：資料準備

建立MySQL資料來源

建立MySQL資料來源，資料庫名為mysql_catalog_db，並建立樣本表mysql_catalog_table，樣本指令碼如下：

CREATE TABLE mysql_catalog_table(
  catalog_table_id INT,
  catalog_table_name VARCHAR(255)
)

準備MySQL JDBC驅動包

您需將對應版本的MySQL JDBC驅動上傳到OSS中。

將與您MySQL版本一致的JDBC驅動JAR包上傳到OSS中，您需登入OSS管理主控台，單擊所在地區左側導覽列的Bucket列表。
單擊目標Bucket名稱，進入檔管理頁面。本文樣本使用的Bucket為catalog-bucket-oss。
單擊新建目錄，建立JAR包的存放目錄。配置目錄名為libs，建立JAR資源的存放目錄。
進入JDBC驅動JAR包的存放目錄。單擊上傳文件，在待上傳檔案地區單擊掃描檔案，添加JDBC驅動JAR包mysql-connector-java-8.0.28.jar檔案至Bucket，單擊上傳文件。
找到您所上傳的JDBC驅動JAR包檔案，單擊檔案對應的操作項的詳情，單擊詳情頁面的設定讀寫權限，進入設定讀寫權限頁面，將檔案使用權限設定為公共讀寫，單擊確定以供後續配置外部參考。

步驟二：外部資料源串連配置

登入StarRocks執行個體查詢列表。
1. 登入EMR管理主控台，單擊進入EMR Serverless > StarRocks裡面的實例列表。
2. 找到您所建立的StarRocks執行個體，單擊操作列中的串連執行個體。進入建立串連頁簽。
3. 在建立串連頁簽，選擇您所建立的StarRocks執行個體地域、實例名稱資訊，輸入串連名稱、使用者名、密碼資訊，單擊測試連通性。串連成功後，點擊確定後進入StarRocks執行個體查詢列表頁面。
在StarRocks資料來源配置MySQL外部串連。
1. 單擊查詢列表下面的+檔案建立按鈕，進入新建文件對話方塊，輸入名稱、選擇存儲路徑，單擊確定建立檔案。
2. 雙擊全部文件下你所建立的檔案名稱，進入到StarRocks執行個體編輯頁面，輸入以下外部串連樣本指令碼，詳情請參見StarRocks配置External Catalog樣本說明。
```
CREATE EXTERNAL CATALOG mysql_db_catalog PROPERTIES (
    "driver_class" = "com.mysql.cj.jdbc.Driver",
    "driver_url" = "https://catalog-bucket-oss.oss-cn-hangzhou-internal.aliyuncs.com/libs/mysql-connector-java-8.0.28.jar",
    "type" = "jdbc",
    "user" = "<UserName>",
    "password"="<PassWord>",
    "jdbc_uri" = "jdbc:mysql://xxx:3306/mysql_catalog_db" );
```
  說明
  - mysql_db_catalog參數為MySQL資料來源建立的外部儲存資料目錄名稱。
  - UserName、PassWord資訊您需根據實際情況填寫。
  - jdbc_uri：您需填寫您所建立的資料庫連結路徑。

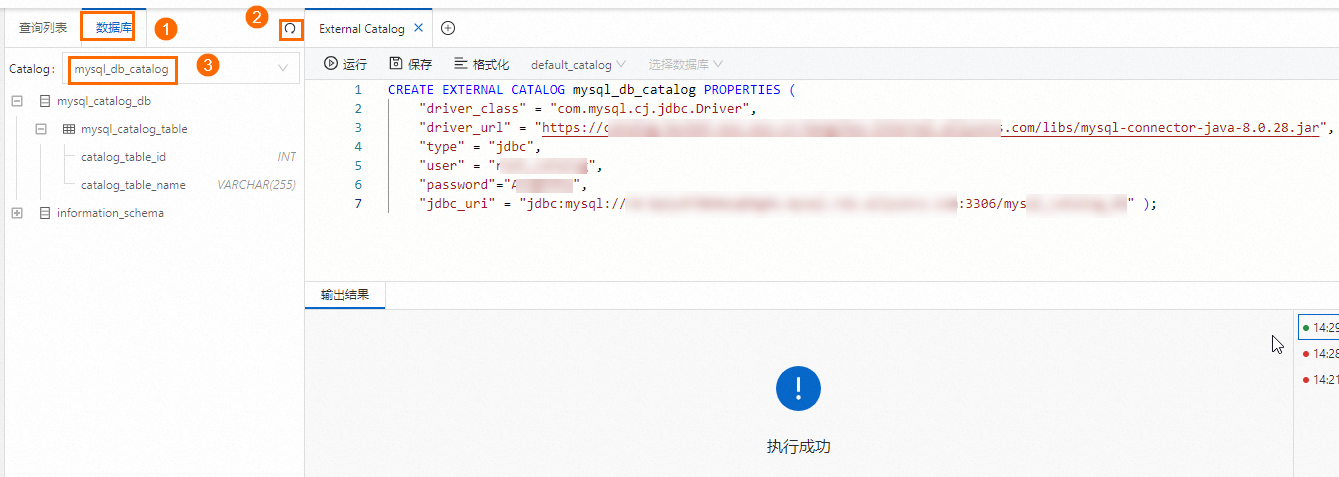

3. 編輯完成後，您可單擊運行指令碼，等待執行成功後，您可在數據庫頁簽查看相關表資訊。

  單擊External Catalog頁簽，在Catalog下拉框中選擇已建立的Catalog（如mysql_db_catalog），即可展開查看對應的資料庫及表結構。

步驟三：資料來源配置

您需登入DataWorks控制台，切換至目標地區後，單擊左側導覽列的工作空間，在工作空間列表選擇您所建立的工作空間，單擊操作欄中的管理，進入管理中心。
在管理中心頁面單擊左側導覽列的資料來源 > 數據源列表，在資料來源頁面新增StarRocks與MySQL資料來源，詳情請參見【下線】配置StarRocks資料來源、配置MySQL資料來源。

說明
MySQL資料來源配置模式需選擇串連串模式，同樣您選擇的外部資料源為JDBC類型的，配置模式都需選擇串連串模式。

步驟四：中繼資料採集配置

您需登入DataWorks控制台，切換至目標地區後，單擊左側導覽列的數據治理 > 數據地圖，單擊進入資料地圖。在資料地圖中配置中繼資料採集。

StarRocks內部Catalog中繼資料的採集配置

請參照建立自訂採集器步驟，建立StarRocks採集器。

StarRocks External Catalog中繼資料採集配置

同理，您需參照完成MySQL資料來源中繼資料採集。否則無法搜尋到MySQL資料來源External Catalog資訊。

說明

MySQL資料來源中繼資料採集的已創建採集器的數據源選擇MySQL。

步驟五：中繼資料搜尋

等待StarRocks中繼資料採集任務、MySQL中繼資料採集任務執行完成，單擊左側表徵圖進入搜尋網頁。

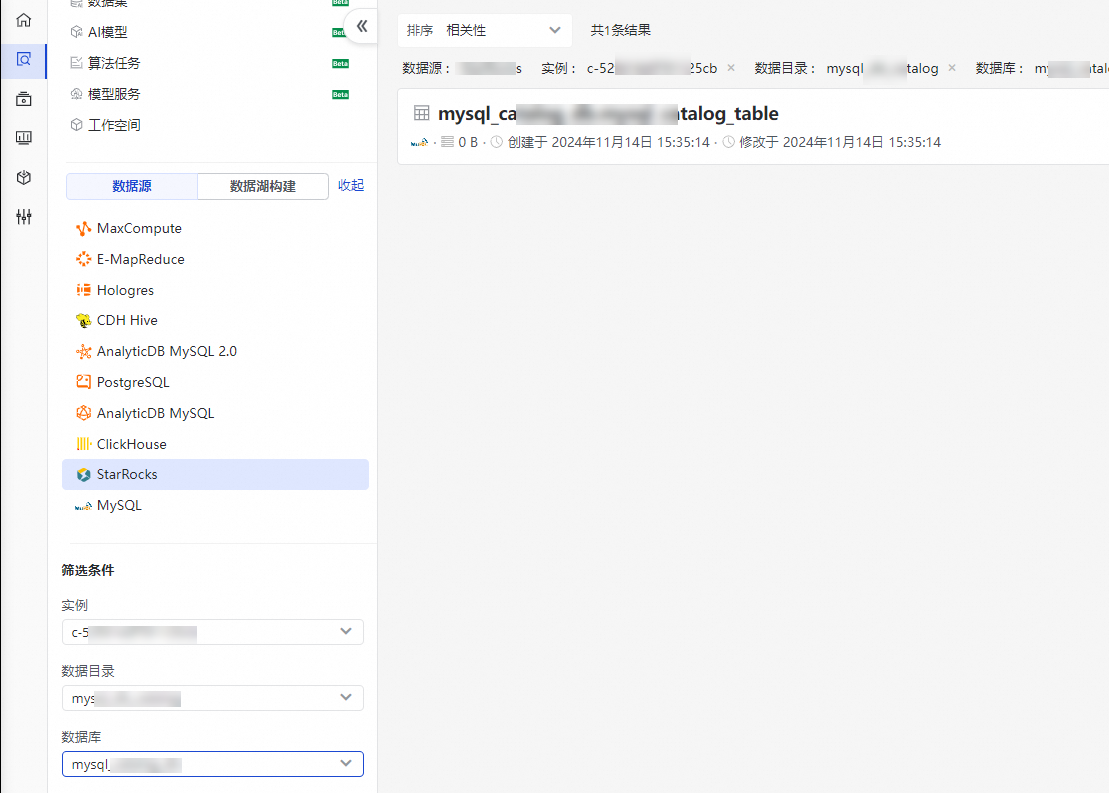

找到類型頁面，在資料來源頁簽下選擇StarRocks資料來源，在篩選條件裡面下拉選擇您所建立的StarRocks實例、StarRocks執行個體中MySQL資料來源的外部儲存數據目錄名稱、以及對應的MySQL數據庫。您可在StarRocks資料來源中查看MySQL Catalog資訊。結果如下：

搜尋結果中顯示一條 MySQL Catalog 表記錄（如 mysql_catalog_table），表明 MySQL Catalog 中繼資料已成功採集至 StarRocks 資料來源中。

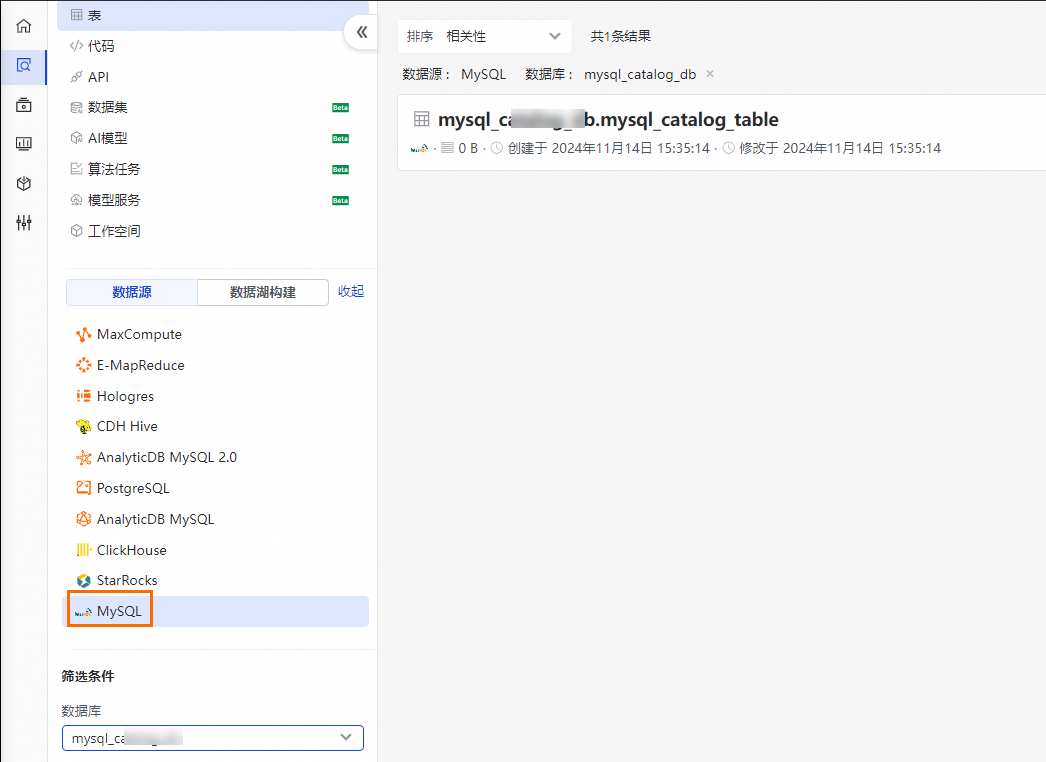

您也可找到類型頁面，在資料來源頁簽下選擇MySQL資料來源，在篩選條件裡面下拉選擇您所建立的MySQL資料庫名稱，驗證表資訊是否一致。

搜尋結果中顯示MySQL資料來源下的表記錄（如 mysql_catalog_table），表名及記錄條數與StarRocks External Catalog中的搜尋結果一致，表明MySQL資料來源中繼資料採集配置正確。
查看錶詳情資訊。

您可單擊目標表名稱查看錶詳情資訊。

單擊目標表名稱（例如 mysql catalog db.mysql catalog table）進入表詳情頁。

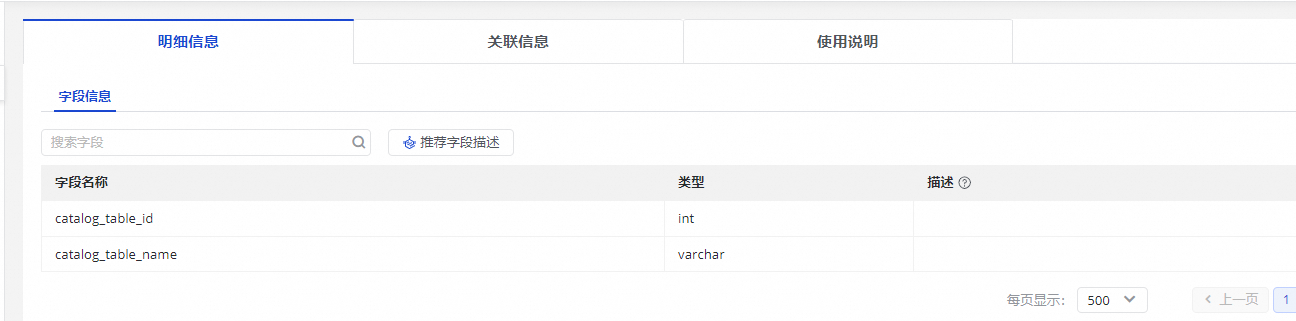

表詳情頁麵包含明細資訊、關聯資訊、使用說明三個頁簽。在明細資訊頁簽的欄位資訊地區，以表格形式展示各欄位的欄位名稱、類型和描述，例如欄位 catalog_table_id（類型為 int）和 catalog_table_name（類型為 varchar）。

StarRocks配置External Catalog樣本說明

StarRocks配置External Catalog樣本，文法如下所示：

CREATE EXTERNAL CATALOG <Catalog_Name> COMMENT '' PROPERTIES("type"="","xxx1"="","xxx2"="");

說明

Catalog_Name參數為外部儲存資料目錄名稱，可自訂命名。

StarRocks配置External Catalog樣本如下，詳情請參考資料目錄：

採集方式	串連方式	StarRocks配置External Catalog樣本
Default Catalog	default	當採集方式設定為Default Catalog時，預設會採集StarRocks的內部中繼資料資訊，因此無需配置External Catalog樣本，詳情請參見資料分析。
ODPS Catalog	VPC	`CREATE EXTERNAL CATALOG cwy_odps_vpc_hangzhou_catalog PROPERTIES( "type"="odps", "odps.access.id"="<AccessId>", "odps.access.key"="<AccessKey>", "odps.endpoint"="http://service.cn-hangzhou-vpc.maxcompute.aliyun-inc.com/api", "odps.project"="<ODPSProject>" );` 說明您在配置過程中，需要將`AccessId`、`AccessKey`、`ODPSProject`替換成您所使用的實際值。`EndPoint`樣本值為`http://service.cn-hangzhou-vpc.maxcompute.aliyun-inc.com/api`，您也可根據資料來源所在地區資訊，在MaxCompute各地區Endpoint對照表中查看相關參數，詳情請參見Endpoint。
Hive Catalog	Hive Metastore (HMS)	CREATE EXTERNAL CATALOG `hive_catalog_hms` PROPERTIES ( "hive.metastore.type" = "hive", "hive.metastore.uris" = "thrift://192.xxx.xxx.xxx:9083", "type" = "hive" ); 說明請將樣本中的`hive.metastore.uris`參數替換為您Hive資料來源的設定檔`hive-site.xml`中對應的`hive.metastore.uris`參數值。
Hive Catalog	Data Lake Formation (DLF)	CREATE EXTERNAL CATALOG `hive_catalog_dlf` PROPERTIES ( "hive.metastore.type" = "dlf", "dlf.catalog.id"="123456", "type" = "hive" ); 說明請將樣本中的`dlf.catalog.id`參數替換為您Hive資料來源的設定檔`hive-site.xml`中對應的`dlf.catalog.id`參數值。
Iceberg Catalog	Hive	`CREATE EXTERNAL CATALOG iceberg_catalog_by_hms PROPERTIES ( "iceberg.catalog.type" = "hive", "hive.metastore.uris" = "thrift://192.xxx.xxx.xxx:9083", "type" = "iceberg" );` 說明使用Hive MetaStore作為中繼資料服務，配置Iceberg外部Catalog時，請將樣本中的`hive.metastore.uris`參數替換為您Hive資料來源的設定檔`hive-site.xml`中對應的`hive.metastore.uris`參數值。
Hudi Catalog	Hive	`CREATE EXTERNAL CATALOG hudi_catalog_by_hms PROPERTIES ( "hive.metastore.type" = "hive", "hive.metastore.uris" = "thrift://192.xxx.xxx.xxx:9083", "type" = "hudi" );` 說明使用Hive MetaStore作為中繼資料服務，配置Hudi外部Catalog時，請將樣本中的`hive.metastore.uris`參數替換為您Hive資料來源的設定檔`hive-site.xml`中對應的`hive.metastore.uris`參數值。
Hudi Catalog	Data Lake Formation (DLF)	`CREATE EXTERNAL CATALOG hudi_catalog_by_dlf PROPERTIES ( "hive.metastore.type" ="dlf", "dlf.catalog.id"="123456", "type" = "hudi" );` 說明使用dlf作為中繼資料服務，配置Hudi外部Catalog時，請將樣本中的`dlf.catalog.id`參數替換為您Hive資料來源的設定檔`hive-site.xml`中對應的`dlf.catalog.id`參數值。
Delta Lake Catalog	Hive	CREATE EXTERNAL CATALOG `deltalake_hive` PROPERTIES ( "hive.metastore.type" = "hive", "hive.metastore.uris" = "thrift://192.xxx.xxx.xxx:9083", "type" = "deltalake" , "aliyun.oss.access_key" = "<AccessId>", "aliyun.oss.secret_key" = "<AccessKey>", "aliyun.oss.endpoint" = "<EndPoint>" ); 說明請將樣本中的`hive.metastore.uris`參數替換為您Hive資料來源的設定檔`hive-site.xml`中對應的`hive.metastore.uris`參數值。請將樣本中的`AccessId`、`AccessKey`替換成實際值。樣本中的`EndPoint`參數，您可根據資料來源所在地區，在OSS各地區Endpoint對照表中查看，詳情請參見地區和Endpoint。樣本值為`http://oss-cn-hangzhou-internal.aliyuncs.com`。
Delta Lake Catalog	Data Lake Formation (DLF)	CREATE EXTERNAL CATALOG `deltalake_dlf` PROPERTIES ( "hive.metastore.type" = "dlf", "dlf.catalog.id"="123456", "type" = "deltalake" ); 說明請將樣本中的`dlf.catalog.id`參數替換為您Hive資料來源的設定檔`hive-site.xml`中對應的`dlf.catalog.id`參數值。
JDBC Catalog	MySQL	`CREATE EXTERNAL CATALOG cwy_mysql_db_catalog PROPERTIES ( "driver_class" = "com.mysql.cj.jdbc.Driver", "driver_url" = "https://bucket-hz.oss-cn-hangzhou-internal.aliyuncs.com/libs/mysql-connector-java-8.0.28.jar", "type" = "jdbc", "user" = "<UserName>", "password"="<PassWord>", "jdbc_uri" = "jdbc:mysql://xxx:3306/<database>" );` 說明 `driver_url`是指您所使用的JDBC驅動JAR包在OSS上的存放位置。如需上傳或下載OSS對應驅動JAR包檔案，詳情可參見簡單下載。請將樣本中的`UserName`、`PassWord`參數替換成實際值。 `jdbc_uri`參數為您所建立的資料庫連結路徑。`database`參數為您所建立的資料庫名。
JDBC Catalog	PostgreSQL	CREATE EXTERNAL CATALOG `cwy_postgressql_db_catalog` PROPERTIES ( "driver_class" = "org.postgresql.Driver", "driver_url" = "https://bucket-hz.oss-cn-hangzhou-internal.aliyuncs.com/libs/postgresql-42.3.3.jar", "type" = "jdbc", "user" = "<UserName>", "password"="<PassWord>", "jdbc_uri" = "jdbc:postgresql://xxxx:5432/<database>" ); 說明 `driver_url`是指您所使用的JDBC驅動JAR包在OSS上的存放位置。如需上傳或下載OSS對應驅動JAR包檔案，詳情可參見簡單下載。請將樣本中的`UserName`、`PassWord`參數替換成實際值。 `jdbc_uri`參數為您所建立的資料庫連結路徑。`database`參數為您所建立的資料庫名。
Paimon Catalog	Hive（StarRocks3.1 版本起支援）	`CREATE EXTERNAL CATALOG paimon_by_hive COMMENT '' PROPERTIES ( "type" = "paimon", "paimon.catalog.warehouse" = "oss://bucket-hz/paimon_warehouse/", "paimon.catalog.type" = "hive", "hive.metastore.uris" = "thrift://192.xxx.xxx.xxx:9083" );` 說明採用Hive作為中繼資料服務，配置Paimon Catalog時：參數`paimon.catalog.warehouse`是指Paimon資料湖架構中的一個配置屬性，用於指定資料倉儲的根路徑。參數`hive.metastore.uris`是指Hive資料來源設定檔hive-site.xml下的`hive.metastore.uris`參數資訊。
Paimon Catalog	Data Lake Formation (DLF，StarRocks3.1 版本起支援）	`CREATE EXTERNAL CATALOG paimon_by_dlf PROPERTIES ( "type" = "paimon", "paimon.catalog.type" = "dlf", "paimon.catalog.warehouse" = "oss://bucket-hz/paimon_warehouse/", "aliyun.oss.endpoint" = "EndPoint", "dlf.catalog.id"="123456" );` 說明採用dlf作為中繼資料服務，配置Paimon Catalog時：參數`paimon.catalog.warehouse`是指Paimon資料湖架構中的一個配置屬性，用於指定資料倉儲的根路徑。請根據資料來源所在的地區，在OSS地區Endpoint對照表中尋找`EndPoint`參數，詳情請參見地區和Endpoint。樣本值為`oss-cn-hangzhou-internal.aliyuncs.com`。請將樣本中的`dlf.catalog.id`參數替換為您Hive資料來源的`hive-site.xml`設定檔中對應的`dlf.catalog.id`參數值。
Unified Catalog	Hive（StarRocks3.2版本起支援）	`CREATE EXTERNAL CATALOG unified_by_dlf PROPERTIES ( "type" = "unified", "unified.metastore.type" = "hive", "hive.metastore.uris" = "thrift://192.xxx.xxx.xxx:9083" );` 說明採用Hive作為中繼資料服務，配置Unified Catalog時，請將樣本中的`hive.metastore.uris`參數替換為您Hive資料來源的設定檔`hive-site.xml`中對應的`hive.metastore.uris`參數值。
