關係圖

準備工作

已建立關係圖所需的模型。DataWorks智能資料建模支援的模型種類較多，需要根據實際業務情況進行數倉規劃和維度建模。

1. 數倉規劃

   在資料建模前，需由數倉架構師協同資料開發與模型設計團隊，對企業業務及資料進行全面調研，明確資料整體結構，完成對資料分層、業務分類、資料域、業務過程、資料集市、主題域幾個模組的設計。詳情參見：數倉規劃。

2. 維度建模

   • 概念性模型-維度：維度是您觀察業務狀況的視角，您可在維度建模中規劃並建立維度，後續建立維度資料表時進行關聯，關聯後即可通過不同維度分析呈現不同視角的業務資料狀況。

   • 邏輯模型-維度資料表：結合業務的資料域規劃，提取出各業務資料域中進行資料分析時可能存在的維度，並將維度及其屬性通過維度資料表的方式進行儲存。

   • 邏輯模型-明細表：結合業務過程的規劃，梳理分析各業務過程中可能產生的實際資料，將這些實際資料欄位通過明細表的方式進行儲存。

   • 邏輯模型-匯總表：用於組織一個資料域下相同時間周期、相同維度多個派生指標的統計資料，是對業務高度抽象後的梳理結果，為後續的業務查詢，OLAP分析，資料分發等提供基礎。

   • 邏輯模型-應用表：面向具體業務情境，用於組織相同時間周期、相同維度多個原子指標、派生指標或統計粒度的統計資料，為後續的業務查詢，OLAP分析，資料分發等提供基礎。

進入關係圖建立入口

1. 進入智能資料建模頁面。

   登入DataWorks控制台，切換至目標地區後，單擊左側導覽列的數據開發與營運 > 數據建模，在下拉框中選擇對應工作空間後單擊進入數據建模。

2. 進入關係圖。

   在智能資料建模頁面，單擊頂部功能表列的關係圖，進入關係圖頁面。

   首次使用關係圖的使用者，可通過如下入口建立。

   三個建立入口分別為：左側邊欄頂部的 + 建立 按鈕、歡迎頁面主內容區中部的 建立關係圖 按鈕、左側邊欄底部的 建立 按鈕。

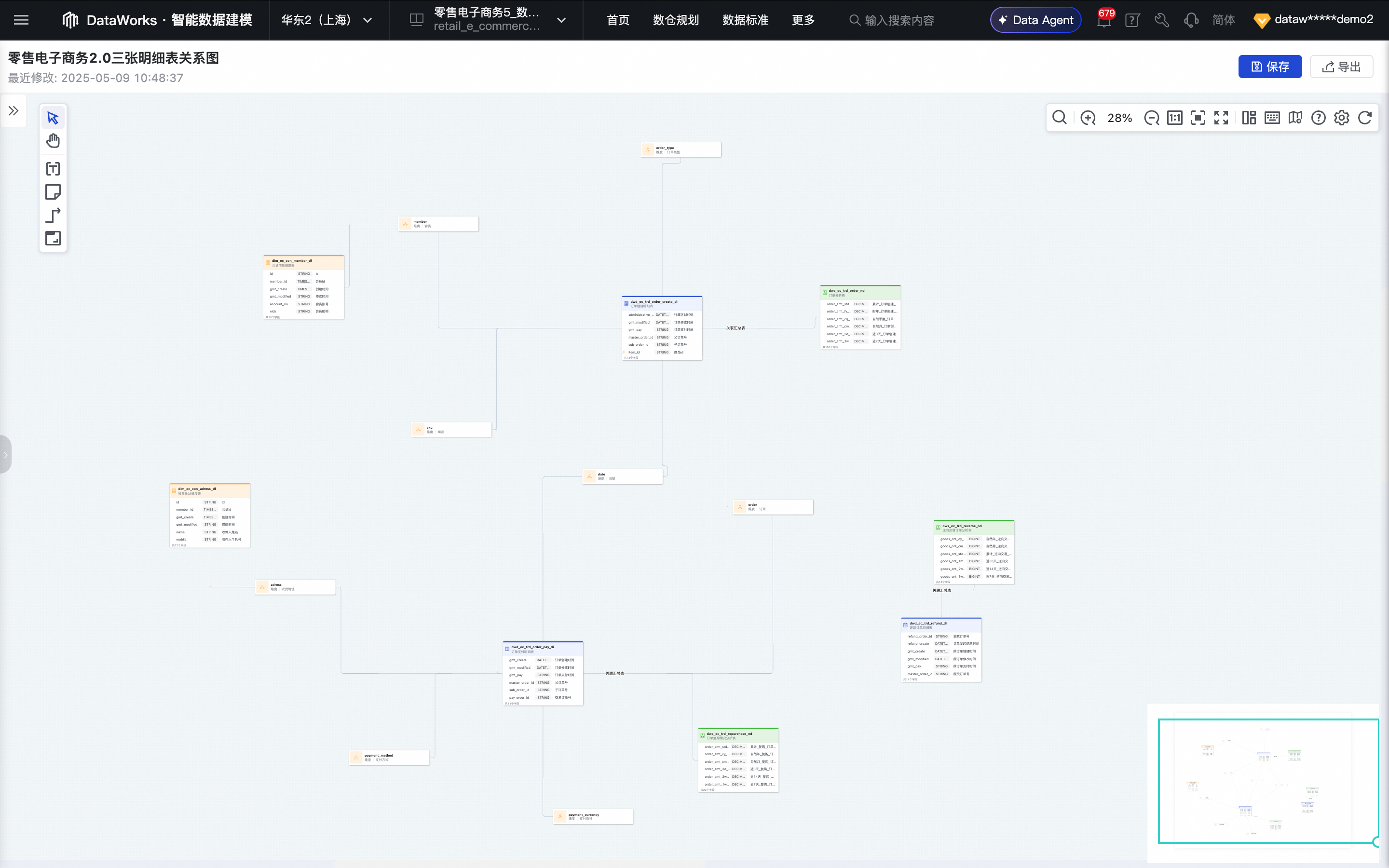

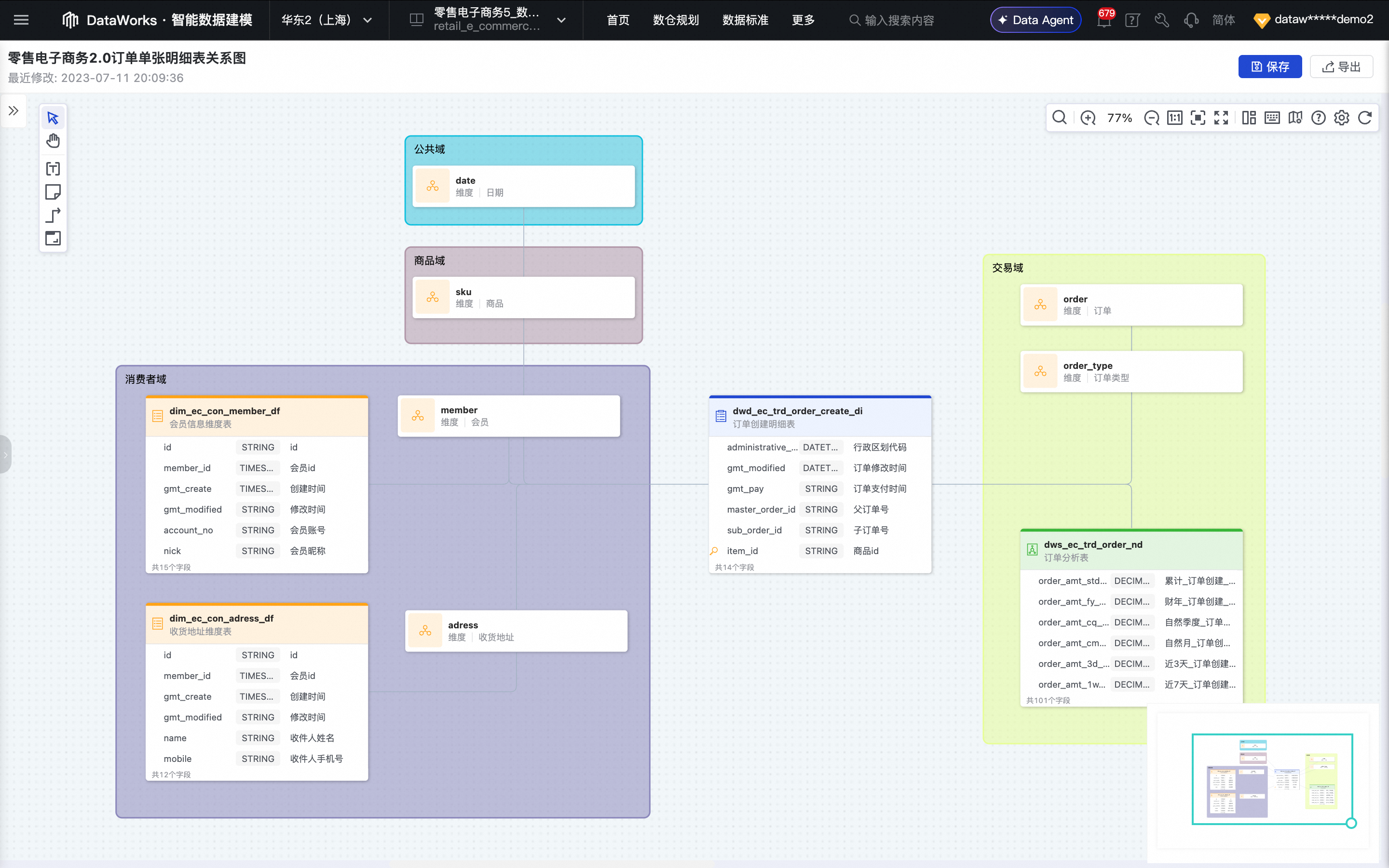

使用關係圖構建數倉模型架構圖

在建立的關係圖頁面，可根據業務需求執行如下模型構建操作：

1. 添加模型：在關係圖頁面左側的待添加面板中，列出了在智能數據建模中已建立的所有模型。從分類樹中找到目標模型，拖拽至右側畫布地區。

2. 構建關係：使用工具列中的連接線工具，在模型之間建立關聯，以表示資料流向或邏輯依賴。雙擊連線可以添加描述。

3. 豐富圖表：使用便簽、文字框、分組等工具，為模型架構圖添加註釋和說明。

4. 保存與導出：畫布內容會自動儲存。單擊導出，可將模型架構圖下載為圖片格式。

畫布不僅是表結構的可視化呈現，更是面向商務分析師與建模專家的互動式建模工作台：實體、屬性及其關聯關係被轉化為可視化的共用業務語義圖，可賦能下遊 Data Agent 精準解答業務問題。平台基於現有中繼資料與血緣資訊，智能推薦實體與關係，大幅降低建模門檻。在此基礎上，使用者可進一步細化關聯鍵、基數及業務含義等注釋，確保模型不僅承載資料結構，更深度沉澱商務邏輯與語義資產。

畫布功能參考

關係圖畫布中的表徵圖主要分為表示某類對象的表徵圖，及執行相應功能的表徵圖，具體如下。

• 對象表徵圖

  元素	描述
  	表示概念性模型維度。
  	表示邏輯模型明細表。
  	表示邏輯模型維度資料表。
  	表示邏輯模型應用表。
  	表示邏輯模型匯總表。
  	表示便簽。您可使用便簽記錄數倉模型的相關資訊，便於您後續尋找及使用。例如，模型架構的建立方法。

• 功能表徵圖

  表徵圖	描述
  	選擇：選擇畫布中的模型、便簽等元素，以便進行移動、編輯或刪除等操作。
  	移動畫布：按住並拖動滑鼠，可整體移動畫布位置。
  	添加文字：在畫布任意位置單擊，即可添加文字框並輸入描述資訊。
  	添加便簽：在畫布任意位置單擊，即可添加便簽。
  	連線：用於串連兩個模型，建立關聯關係。箭頭表示關聯方向，可雙擊連線添加描述。
  	分組：框選多個元素，將其建立為一個分組，可自訂分組名稱和背景色。分組通常置於畫布最底層。
  	快速鍵：查看支援的快速鍵操作，例如使用 Ctrl + Z 撤銷上一步操作。
  	編輯：選中文字或便簽後，使用該表徵圖可編輯其內容。
  	刪除：刪除畫布中選中的元素。 重要 刪除一個元素會同步刪除通過連線與其關聯的所有其他元素
  	重新整理： 在左側待添加列表：在其他模組（如維度建模）中新增或修改模型後，單擊此表徵圖重新整理待添加列表。此操作不影響右側畫布內容。 在右側畫布工具列：重新整理整個畫布。
  	搜尋：在畫布中定位元素。支援通過元素的中文名、英文名、Code、UUID，以及文字框和便簽中的內容進行模糊搜尋。
