形狀映射器用於映射組件中資料值和圖形之間的內容映射，圖形包括向量和表徵圖兩種。本文以配置基礎平面地圖 3.0組件中的向量散點層內的散點形狀為例，為您介紹如何使用形狀映射器實現資料與圖形之間的映射匹配。

配置地圖子組件內散點形狀時，需要先選擇一個散點的類型，可選類型有向量和符號兩種，詳情請參見形狀映射器類型。選擇一種散點類型後，在配置面板下方即可配置對應的類型散點形狀，如向量和符號。

說明

向量類型散點支援描邊效果，符號類型散點不支援描邊效果。

配置形狀映射

您可以通過兩種方法配置散點的圖形，下面以選擇散點類型為向量為例，配置向量形狀。

方法一：單擊關閉向量形狀配置項左側的表徵圖，在滑鼠懸浮態提示開啟視覺映射時，無需資料驅動，只需純樣式配置，下拉形狀選擇下拉框，選擇一個散佈圖形即可。
方法二：單擊開啟向量形狀配置項左側的表徵圖，在滑鼠懸浮態提示關閉視覺映射時，使用形狀映射器，由散點的資料驅動映射，可對散佈圖形進行多選配置。

功能

說明

面板摺疊時切換配置形狀映射

在形狀映射器設定為摺疊狀態時，單擊下拉式清單，開啟形狀模板。首行顯示當前映射的形狀結果，下方顯示多個可供您選擇的形狀模板。單擊模板內的形狀，即可快速切換映射形狀。

面板展開配置映射細節

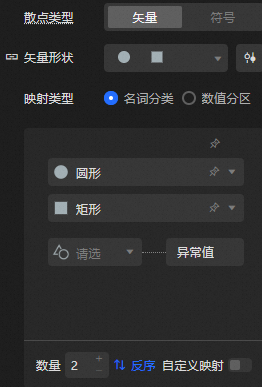

在形狀映射器設定為展開狀態時，系統自動讀取資料，對形狀和資料進行映射匹配，您可執行如下映射細節的配置。

向量形狀：單擊下拉式清單，開啟向量形狀，可快速切換資料對應的形狀。選中一個向量形狀後，您可以在下方形狀映射列表內，單擊調整某個具體形狀樣式。
說明
單擊模板中某個顏色右側的表徵圖，即可釘住當前選中顏色的色值，使得該顏色不會隨著模板切換而更改。未釘住的單個顏色會隨著模板切換而更改。
數量：您可以自訂設定向量形狀中的整體形狀的數量。
反序：單擊表徵圖，即可倒序排列形狀映射列表。
異常值：您可以在下方形狀映射列表內，單擊異常值圖形選擇框，選擇一個形狀，用於定義undefined、null、NaN等異常值的映射狀態。
自訂映射：開啟開關，您可以自訂修改資料和形狀的映射匹配，設定映射形狀的形狀樣式，用於滿足您的定製需求。
- 刪除整行映射條目：單擊某一行映射條目左側的表徵圖，即可刪除整行形狀映射條目。
- 設定映射欄位：您可以在某一行映射條目右側的輸入框，自訂輸入與該形狀圖形對應的資料欄位值。
- 添加映射條目：單擊形狀映射列表下方的表徵圖，即可添加一行形狀映射條目。

形狀映射器的圖形映射類型可分為向量和符號兩種。
