DataV：雙11雷達圖

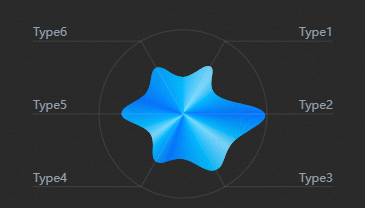

圖表樣式

雙11雷達圖是其他基礎圖表的一種，與基本雷達圖相比，雙11雷達圖僅支援單個維度資料展示，適用於展示雙11期間各地區售賣的商品數量，例如展示華北、華東等地區的商品銷售數量。

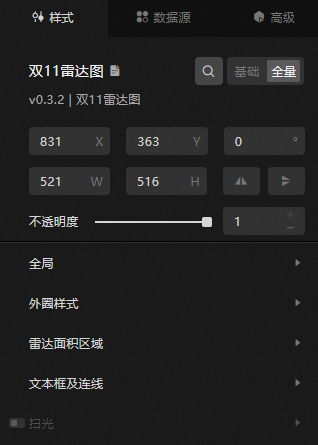

樣式面板

• 搜尋配置：單擊樣式面板右上方的搜尋配置項表徵圖，可在搜尋配置面板中輸入您需要搜尋的配置項名稱，快速定位到該配置項，系統支援模糊比對。詳情請參見搜尋配置項。

• • 尺寸：包括組件的寬度和高度，單位為px。

  • 定位：包括組件的橫座標和縱座標，單位為px。橫座標為組件左上方距離頁面左邊界的像素距離，縱座標為組件左上方距離頁面上邊界的像素距離。

  • 旋轉：以組件的中心為中心點，進行旋轉，單位為度（°）。

    • 手動輸入角度值，控制組件的旋轉角度。

    • 單擊表徵圖，控制組件左右翻轉樣式。

    • 單擊表徵圖，控制組件上下翻轉樣式。

  • 不透明度：取值範圍為0~1。為0時，圖表隱藏；為1時，圖表全部顯示。預設為1。

• 全域

  頂部位移值：雷達圖相對於組件頂部的距離。

• 外圈樣式

  參數	說明
  邊線顏色	外圈邊線的顏色，請參見顏色選取器說明進行修改。
  邊線寬	外圈邊線的寬度。

• 雷達面積地區

  參數	說明
  預設最大值	雷達面積地區預設的最大值。當預設最大值大於資料的最大value值時，預設最大值越大，雷達地區佔比越少。
  顏色	雷達圖的漸層顏色，單擊右側的或表徵圖，添加或刪除一個顏色地區。單擊或表徵圖配置多個顏色系列的排列樣式。 單擊表徵圖，即可複製當前選中顏色系列配置內容並新增一個同樣配置的顏色系列。 位置：各顏色在漸層帶中的位置。 顏色：各位置的顏色。
  邊線寬	地區邊線的寬度，單位為px。
  邊線樣式	地區邊線的樣式，可選：曲線和直線。
  曲線弧度	邊線為曲線時的弧度，範圍為0~1，為1時邊線變為直線。

• 文字框及連線

  參數	說明
  文字框距連線距離	文字框與連線之間的縱向距離，單位為px。
  字型	組件中所有文本的字型系列，預設為微軟雅黑。
  字型顏色	組件中所有文本的字型顏色。
  字型大小	組件中所有文本的字型大小。
  字型粗細	組件所有文本的字型粗細。
  連線顏色	連線的顏色。
  連線寬	連線的寬度，單位為px。

• 掃光：掃光效果的樣式，可單擊表徵圖開啟或關閉掃光效果。

  • 圖片：掃光效果所使用的圖片，輸入為圖片的URL連結。

  • 動畫時間長度：掃光動畫持續的時間，單位為s。

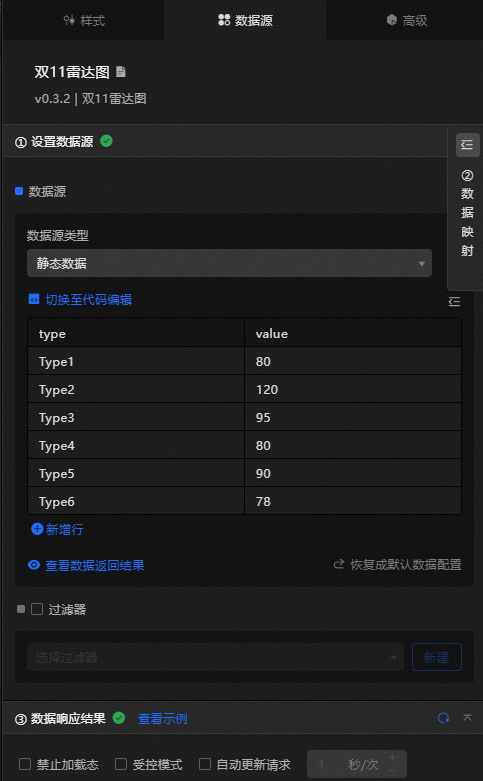

資料來源面板

進階面板

此組件沒有互動事件。

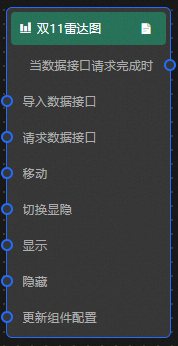

藍圖互動

1. 單擊頁面左上方的表徵圖，進入藍圖頁面。

2. 在圖層節點頁簽下，添加當前組件至主畫布中。

3. 查看藍圖配置參數。

   • 事件

     事件	說明
     當資料介面請求完成時	資料介面請求返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料來源頁簽的資料響應結果地區。

   • 動作

     動作	說明
     匯入資料介面	按組件繪製格式處理資料後，匯入組件，重新繪製。不需要重新請求服務端資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料來源頁簽的資料響應結果地區。
     請求資料介面	重新請求服務端資料，上遊資料處理節點或圖層節點拋出的資料將作為參數。例如雙11雷達圖配置了API資料來源為https://api.test，傳到請求資料介面動作的資料為{ id: '1'}，則最終請求介面為https://api.test?id=1。
     移動	將組件移動到指定位置，參考資料樣本。 { // 移動方式。絕對位置：to，相對定位：by。預設值：to。 "positionType": "to", // 指定位置。x座標，y座標。 "attr": { "x": 0, "y": 0 }, // 動畫方式。 "animation": { "enable": false, // 動畫延時，單位ms。 "animationDuration": 1000, // 動畫曲線。可選值為：linear|easeInOutQuad|easeInOutExpo。 "animationEasing": "linear" } }
     切換顯隱	切換組件顯示或者隱藏，不需要參數。
     顯示	顯示組件，參考資料樣本。 { "animationType": "",//動畫方式，可選值：fade，不填無動畫。 "animationDuration": 1000,//動畫延遲，單位ms。 "animationEasing": ""//動畫曲線 }
     隱藏	隱藏組件，參考資料樣本。 { "animationType": "",//動畫方式，可選值：fade，不填無動畫。 "animationDuration": 1000,//動畫延遲，單位ms。 "animationEasing": ""//動畫曲線 }
     更新群組件配置	動態更新組件的樣式配置。需要先在組件的樣式面板中，單擊複製配置到剪貼簿，擷取組件配置資料。再根據需要在藍圖編輯器配置頁面的資料處理節點中更改對應樣式的欄位值。
