DataV：流程圖

圖表樣式

流程圖是以節點和線的形式表現事物之間關係的組件，支援自訂節點和連接線的樣式，能夠以節點和線的形式在可視化應用中展示複雜的流程關係。

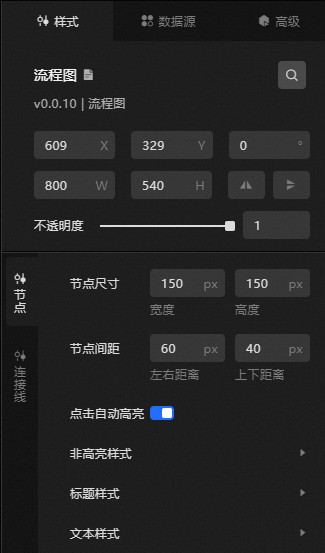

樣式面板

• 搜尋配置：單擊樣式面板右上方的搜尋配置項表徵圖，可在搜尋配置面板中輸入您需要搜尋的配置項名稱，快速定位到該配置項，系統支援模糊比對。詳情請參見搜尋配置項。

• • 尺寸：包括組件的寬度和高度，單位為px。

  • 定位：包括組件的橫座標和縱座標，單位為px。橫座標為組件左上方距離頁面左邊界的像素距離，縱座標為組件左上方距離頁面上邊界的像素距離。

  • 旋轉：以組件的中心為中心點，進行旋轉，單位為度（°）。

    • 手動輸入角度值，控制組件的旋轉角度。

    • 單擊表徵圖，控制組件左右翻轉樣式。

    • 單擊表徵圖，控制組件上下翻轉樣式。

  • 不透明度：取值範圍為0~1。為0時，圖表隱藏；為1時，圖表全部顯示。預設為1。

• 節點

  • 節點尺寸：設定流程節點的寬度和高度控制節點的尺寸，單位預設px。

  • 節點間距：設定流程節點之間的左右間距和上下間距，單位預設px。

  • 點擊自動高亮：開啟開關，預覽或發布時單擊節點自動將與該節點相關流程節點全部高亮顯示，與該節點無關流程節點全部非高亮顯示；關閉開關，流程圖內所有節點樣式不變。

  • 非高亮樣式：預覽或發布時非高亮節點的樣式。只有開啟了點擊自動高亮時，此選項才顯示。

    參數	說明
    標題	非高亮節點內標題的背景色和字型顏色。
    文本	非高亮節點內文本的背景色和字型色。
    連結線顏色（非高亮）	非高亮的連接線的顏色。

  • 標題樣式：流程節點標題樣式。

    參數	說明
    文本	標題文本的樣式，包括文本字型、文字粗細、字型大小和顏色。
    行高	標題的行高值，單位預設px。
    對齊	標題的對齊，包括靠左對齊、置中和靠右對齊。
    標題背景	單擊右側的或表徵圖，添加或刪除一個標題背景。 單擊或表徵圖配置多個標題背景的排列樣式。單擊表徵圖，即可複製當前選中標題背景配置內容並新增一個同樣配置的標題背景。 狀態名：該系欄位標題背景的狀態名數值，與資料面板中的status欄位對應。 背景色：該系欄位標題背景顏色。

  • 文本樣式：流程節點文字框內文本樣式。

    參數	說明
    文本	文字框內文本的樣式，包括文本字型、文字粗細、字型大小和顏色。
    行高	文字框內文本的行高值，單位預設px。
    背景色	文字框的背景色。
    類型文本	文字框內文本的類型樣式，包括該類型文本的字型、文字粗細、字型大小和顏色。 說明 當內容兩列展示，此模組設定左側類型文本。

• 連接線

  參數	說明
  連接線類型	流程圖內連接線的類型，包括：貝茲路徑、直線和直角。
  連接線顏色	流程圖內連接線的顏色。

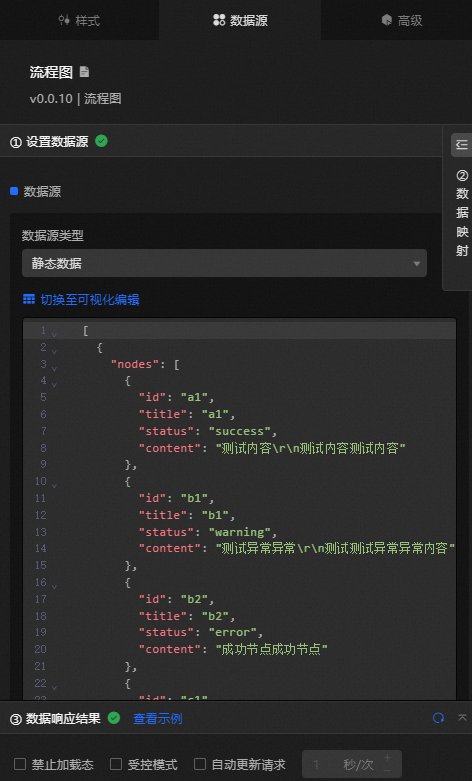

資料來源面板

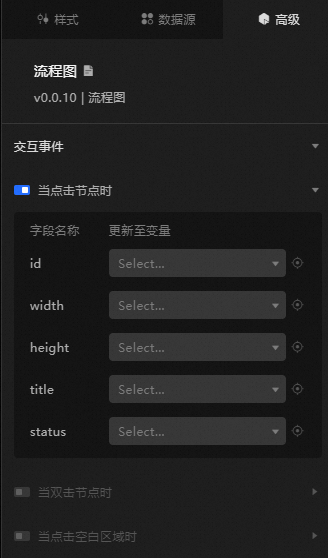

進階面板

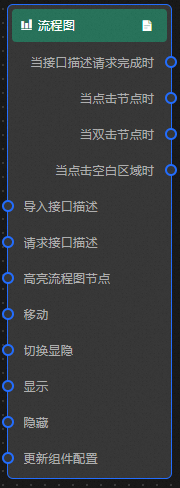

藍圖互動

1. 單擊頁面左上方的表徵圖，進入藍圖頁面。

2. 在圖層節點頁簽下，添加當前組件至主畫布中。

3. 查看藍圖配置參數。

   • 事件

     事件	說明
     當介面描述請求完成時	資料介面請求返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料來源頁簽的資料響應結果地區。
     當點擊節點時	當單擊流程圖的某一個節點時拋出當前節點的資料。
     當雙擊節點時	當雙擊流程圖的某一個節點時拋出當前節點的資料。
     當點擊空白地區時	當點擊流程圖的空白地區時拋出當前節點的資料。

   • 動作

     動作	說明
     匯入介面描述	按組件繪製格式處理資料後，匯入組件，重新繪製。不需要重新請求服務端資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料來源頁簽的資料響應結果地區。
     請求介面描述	重新請求服務端資料，上遊資料處理節點或圖層節點拋出的資料將作為參數。例如流程圖配置了API資料來源為https://api.test，傳到請求資料介面動作的資料為{ id: '1'}，則最終請求介面為https://api.test?id=1。
     高亮流程圖節點	將當前節點高亮化，參考資料樣本。 { "id":當前節點的id }
     移動	將組件移動到指定位置，參考資料樣本。 { // 移動方式。絕對位置：to，相對定位：by。預設值：to。 "positionType": "to", // 指定位置。x座標，y座標。 "attr": { "x": 0, "y": 0 }, // 動畫方式。 "animation": { "enable": false, // 動畫延時，單位ms。 "animationDuration": 1000, // 動畫曲線。可選值為：linear|easeInOutQuad|easeInOutExpo。 "animationEasing": "linear" } }
     切換顯隱	切換組件顯示或者隱藏，不需要參數。
     顯示	顯示組件，參考資料樣本。 { "animationType": "",//動畫方式，可選值：fade，不填無動畫。 "animationDuration": 1000,//動畫延遲，單位ms。 "animationEasing": ""//動畫曲線 }
     隱藏	隱藏組件，參考資料樣本。 { "animationType": "",//動畫方式，可選值：fade，不填無動畫。 "animationDuration": 1000,//動畫延遲，單位ms。 "animationEasing": ""//動畫曲線 }
     更新群組件配置	動態更新組件的樣式配置。需要先在組件的樣式面板中，單擊複製配置到剪貼簿，擷取組件配置資料。再根據需要在藍圖編輯器配置頁面的資料處理節點中更改對應樣式的欄位值。
