DataV：輪播餅圖

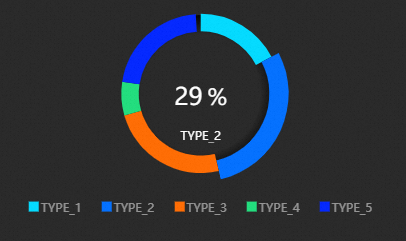

圖表樣式

輪播餅圖是餅圖的一種，與其他類別的餅圖相比，輪播餅圖支援以輪播的方式展示各類別的佔比或數值，支援自訂展示百分比值或實際數值，能夠更加形象地在資料看板中展示資料的佔比或變化情況。

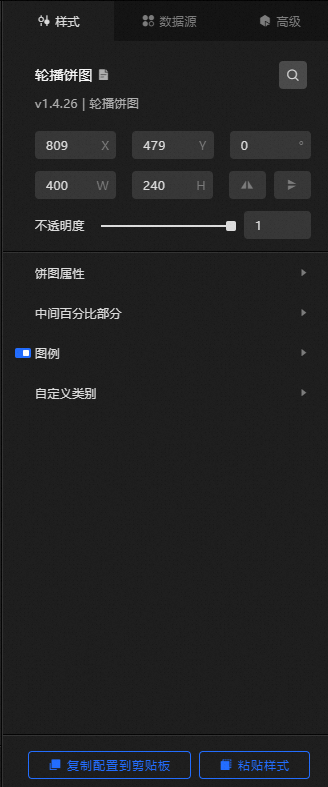

樣式面板

• 搜尋配置：單擊樣式面板右上方的搜尋配置項表徵圖，可在搜尋配置面板中輸入您需要搜尋的配置項名稱，快速定位到該配置項，系統支援模糊比對。詳情請參見搜尋配置項。

• • 尺寸：包括組件的寬度和高度，單位為px。

  • 定位：包括組件的橫座標和縱座標，單位為px。橫座標為組件左上方距離頁面左邊界的像素距離，縱座標為組件左上方距離頁面上邊界的像素距離。

  • 旋轉：以組件的中心為中心點，進行旋轉，單位為度（°）。

    • 手動輸入角度值，控制組件的旋轉角度。

    • 單擊表徵圖，控制組件左右翻轉樣式。

    • 單擊表徵圖，控制組件上下翻轉樣式。

  • 不透明度：取值範圍為0~1。為0時，圖表隱藏；為1時，圖表全部顯示。預設為1。

• 餅圖屬性：餅圖的基本屬性樣式。

  參數	說明
  內半徑	餅圖的內半徑，輸入為占組件高度的百分比，取值範圍為0~1。
  外半徑	餅圖的外半徑，輸入為占組件高度的百分比，取值範圍為0~1。
  動畫時間長度	各類別的扇形從餅圖中向外突出移動時所需的時間，單位為ms。
  輪播間隔	一個類別的餅圖向外突出的動畫完成，進行回縮並開始下一個類別的扇形向外突齣動畫的時間，單位為ms。
  預設顏色	餅圖的預設顏色，請參見顏色選取器說明進行修改。

• 中間百分比部分：餅圖中間百分比部分的樣式。

  參數	說明
  文本樣式	中間百分比部分的文本樣式，包括文本字型、顏色和粗細。
  自動換行	開啟開關，當中間百分比部分的文本超出其寬度後，內容會自動換行，否則文本會溢出。
  顯示真實值	開啟開關，顯示資料的真實數值；關閉開關，顯示系統自動計算的資料所佔的百分比值。 說明 預設顯示百分比值，開啟開關後顯示真實資料數值。
  百分比符號	百分比數值的單位符號。
  百分比符號字型大小	百分比數值的單位符號的文字大小。
  百分比符號位置	百分比數值的單位符號的位置，可選：前置和後置。
  百分比符號位移值	百分比符號和百分數的距離。 說明 以上四個百分比符號的相關配置僅在關閉顯示真實值時有效。
  小數點位元	數值所顯示的小數點位元，百分比和真實資料都適用，取值範圍為0~10。
  外框佔比	中間百分比部分的寬度，輸入數值為所佔餅圖外半徑的比例，取值範圍為0~1。若設定的小，會導致數字和符號顯示在兩行，過小則會擠在一起。
  數字佔比	中間百分比部分的高度，輸入數值為所佔餅圖外半徑的比例，取值範圍為0~1。
  數字字型大小	數字文本的大小。
  描述字型大小	數字下的類別名文本的大小。

• 圖例：圖表的圖例樣式，可單擊表徵圖控製圖例的顯隱。

  • 文本：圖例的文本樣式。

    參數	說明
    字型大小	圖例文本的大小。
    顏色	圖例文本的顏色。
    字型粗細	圖例文本字型的粗細。

  • 布局：圖例的配置樣式。

    • 間距：圖例的間距樣式。

      參數	說明
      左右間距	相鄰圖例之間左右兩側的距離，僅當有多個系列時該配置項才有效。
      上下間隔	圖例與組件上下邊界的距離。

    • 位置：圖例相對於組件起始座標的位置，可選頂部置中、頂部居左、頂部居右、底部置中、底部居左和底部居右。

• 自訂類別：單擊右側的或表徵圖，添加或刪除一個自訂類別。 單擊或表徵圖配置多個類別的排列樣式。單擊表徵圖，即可複製當前選中類別配置內容並新增一個同樣配置的自訂類別。

  標籤

  背景顏色：餅圖中，該類別下的扇形的顏色。

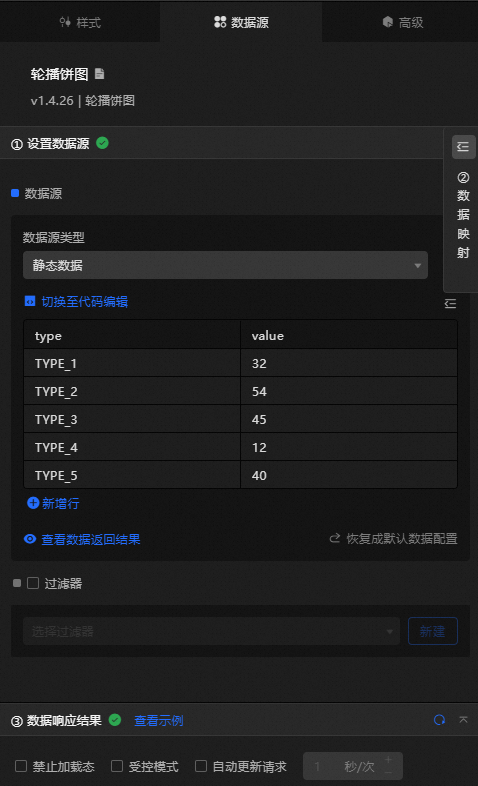

資料來源面板

進階面板

此組件沒有互動事件。

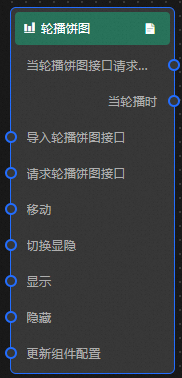

藍圖互動

1. 單擊頁面左上方的表徵圖，進入藍圖頁面。

2. 在圖層節點頁簽下，添加當前組件至主畫布中。

3. 查看藍圖配置參數。

   • 事件

     事件	說明
     當輪播餅圖介面請求完成時	資料介面請求返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料來源頁簽的資料響應結果地區。

   • 動作

     動作	說明
     匯入輪播餅圖介面	按組件繪製格式處理資料後，匯入組件，重新繪製。不需要重新請求服務端資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料來源頁簽的資料響應結果地區。
     請求輪播餅圖介面	重新請求服務端資料，上遊資料處理節點或圖層節點拋出的資料將作為參數。例如輪播餅圖配置了API資料來源為https://api.test，傳到請求輪播餅圖介面動作的資料為{ id: '1'}，則最終請求介面為https://api.test?id=1。
     移動	將組件移動到指定位置，參考資料樣本。 { // 移動方式。絕對位置：to，相對定位：by。預設值：to。 "positionType": "to", // 指定位置。x座標，y座標。 "attr": { "x": 0, "y": 0 }, // 動畫方式。 "animation": { "enable": false, // 動畫延時，單位ms。 "animationDuration": 1000, // 動畫曲線。可選值為：linear|easeInOutQuad|easeInOutExpo。 "animationEasing": "linear" } }
     切換顯隱	切換組件顯示或者隱藏，不需要參數。
     顯示	顯示組件，參考資料樣本。 { "animationType": "",//動畫方式，可選值：fade，不填無動畫。 "animationDuration": 1000,//動畫延遲，單位ms。 "animationEasing": ""//動畫曲線 }
     隱藏	隱藏組件，參考資料樣本。 { "animationType": "",//動畫方式，可選值：fade，不填無動畫。 "animationDuration": 1000,//動畫延遲，單位ms。 "animationEasing": ""//動畫曲線 }
     更新群組件配置	動態更新組件的樣式配置。需要先在組件的樣式面板中，單擊複製配置到剪貼簿，擷取組件配置資料。再根據需要在藍圖編輯器配置頁面的資料處理節點中更改對應樣式的欄位值。
