本文介紹弧線層各配置項的含義。

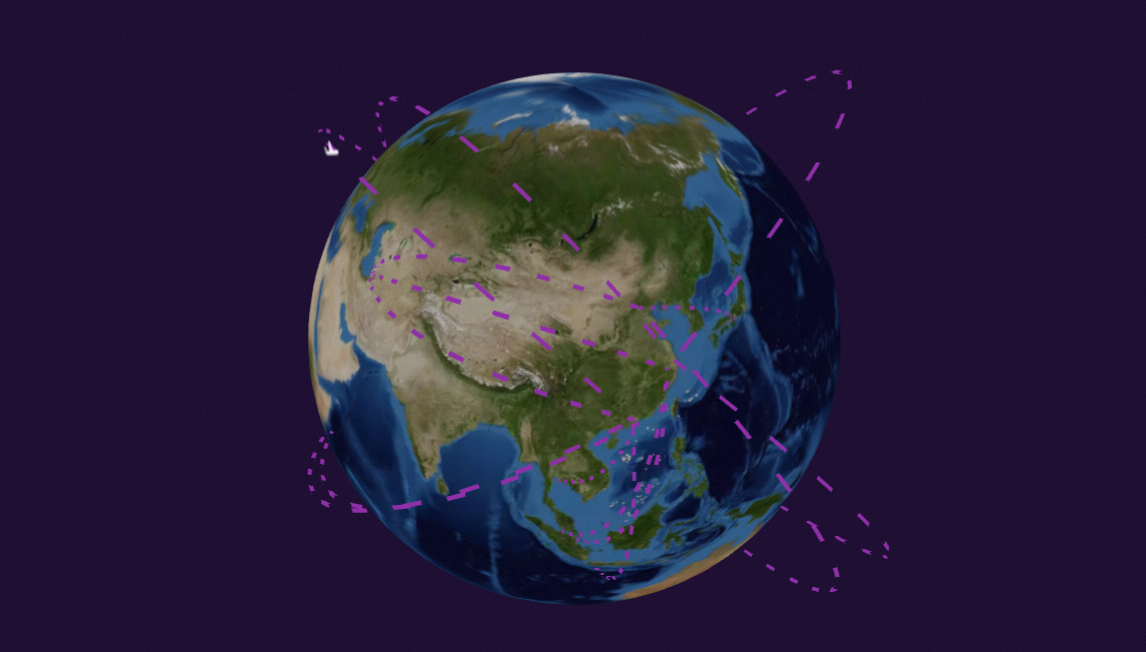

圖表樣式
弧線層是3D地球的子組件，支援獨立的樣式配置，包括飛線的樣式和表徵圖樣式等。

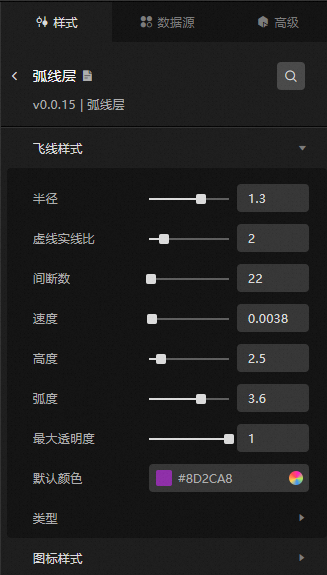

樣式面板
搜尋配置：單擊樣式面板右上方的搜尋配置項表徵圖
，可在搜尋配置面板中輸入您需要搜尋的配置項名稱，快速定位到該配置項，系統支援模糊比對。詳情請參見搜尋配置項。飛線樣式：弧線層飛線的樣式。
參數
說明
半徑
飛線的線條寬半徑。
虛線實線比
飛線虛線實線距離比例值。
間斷數
飛線的間斷數量。
速度
飛線的速度。
高度
飛線距離地平面的高度。
弧度
飛線的弧度。
最大透明度
飛線的透明度值，取值範圍0~1。
預設顏色
預設飛線的顏色。
類型
單擊右側的
或
表徵圖，添加或刪除一個飛線類型。 單擊
或
表徵圖配置多個飛線類型的排列樣式。單擊
表徵圖，即可複製當前選中飛線樣式配置內容並新增一個同樣配置的飛線樣式。type：飛線的類型，與資料面板的type欄位相匹配。
顏色：該類型飛線的顏色。
表徵圖樣式：弧線層內表徵圖的樣式。
參數
說明
自訂貼圖
滑鼠移動到圖片位置，單擊刪除可刪除當前圖片，然後單擊圖片地區或者拖動本地圖片到地區內即可添加一個貼圖。
滑鼠移動到圖片位置，單擊更改可重新上傳本地圖片。
您也可以輸入圖片的URL地址，將遠程伺服器上的圖片作為自訂貼圖。
高度
表徵圖距離地平面的高度。
大小
表徵圖的大小。
速度
表徵圖隨著飛線啟動並執行速度。

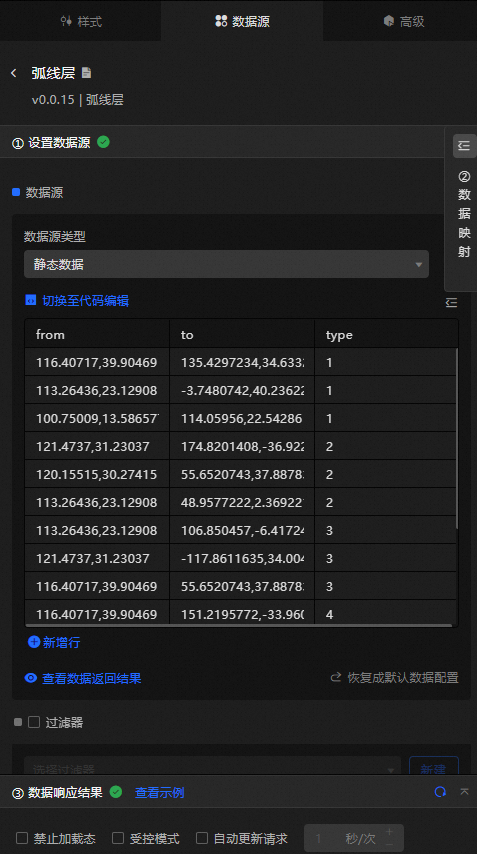

資料來源面板
欄位 | 說明 |
| 飛線的起點位置。 |
| 飛線的目的地位置。 |
| 飛線的類型，與配置面板中的類型相匹配。 |
資料項目配置 | 說明 |
資料來源 | 組件的資料來源中通過代碼編輯或可視化編輯展示了組件所包含的資料欄位。也可以修改資料類型，靈活配置組件資料。 |
資料對應 | 當您需要自訂圖表欄位配置時，可以在資料對應模組設定不同的欄位對應內容，將這些欄位對應到組件對應的欄位上。無需修改資料來源中的欄位，就可以實現資料的即時匹配。也可以單擊 |
過濾器 | 開啟過濾器，選擇已建立的資料過濾器或建立資料過濾器，並配置資料過濾器指令碼，實現資料的篩選功能。詳情請參見管理資料過濾器。 |
資料響應結果 | 即時展示了組件所使用的資料。當組件資料來源發生變化時，資料響應結果會對應展示最新的資料。如果系統反應延遲，您可以單擊右側的 |
禁止載入態 | 勾選複選框，在組件更新和預覽資料看板時，將看不到組件初始化時的載入內容，去勾選則相反。預設為去勾選狀態。 |
受控模式 | 勾選複選框，組件初始化狀態下不請求資料，僅通過全域變數或藍圖編輯器配置的方法發起請求資料；去勾選複選框，可以使用自動更新請求資料。預設為去勾選狀態。 |
自動更新請求 | 勾選複選框，可以手動輸入輪詢的時間頻次設定動態輪詢。清除後則不會自動更新，需要手動重新整理頁面，或通過藍圖編輯器和全域變數事件來觸發請求更新資料。 |
表徵圖對欄位分別樣式配置。
表徵圖，查看資料響應結果，也可以單擊右側的
表徵圖，擷取組件的最新資料。您也可以單擊查看樣本，查看當前組件的響應結果樣本。進階面板
此組件沒有互動事件。

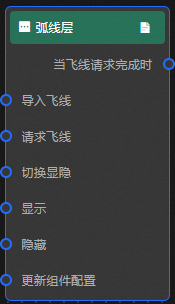

藍圖互動
單擊頁面左上方的
表徵圖，進入藍圖頁面。在圖層節點頁簽下，添加當前組件至主畫布中。
查看藍圖配置參數。
事件
事件
說明
當飛線請求完成時
飛線資料介面請求返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料來源頁簽的資料響應結果地區。
動作
動作
說明
請求飛線
重新請求服務端資料，上遊資料處理節點或圖層節點拋出的資料將作為參數。例如弧線層配置了API資料來源為
https://api.test，傳到請求飛線動作的資料為{ id: '1'}，則最終請求介面為https://api.test?id=1。匯入飛線
按組件繪製格式處理資料後，匯入組件，重新繪製。不需要重新請求服務端資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料來源頁簽的資料響應結果地區。
切換顯隱
切換組件顯示或者隱藏，不需要參數。
顯示
顯示組件，參考資料樣本。
{ "animationType": "",//動畫方式，可選值：fade，不填無動畫。 "animationDuration": 1000,//動畫延遲，單位ms。 "animationEasing": ""//動畫曲線 }隱藏
隱藏組件，參考資料樣本。
{ "animationType": "",//動畫方式，可選值：fade，不填無動畫。 "animationDuration": 1000,//動畫延遲，單位ms。 "animationEasing": ""//動畫曲線 }更新群組件配置
動態更新組件的樣式配置。需要先在組件的樣式面板中，單擊複製配置到剪貼簿，擷取組件配置資料。再根據需要在藍圖編輯器配置頁面的資料處理節點中更改對應樣式的欄位值。
