DataV：目標佔比餅圖

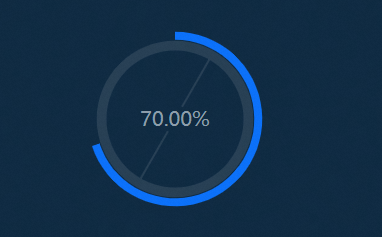

圖表樣式

目標佔比餅圖是餅圖的一種，與基本餅圖相比，目標佔比餅圖能夠同時展示預期目標和當前進度的真實值，以及當前進度占預期目標的百分比值，適用於展示當前任務的完成情況。

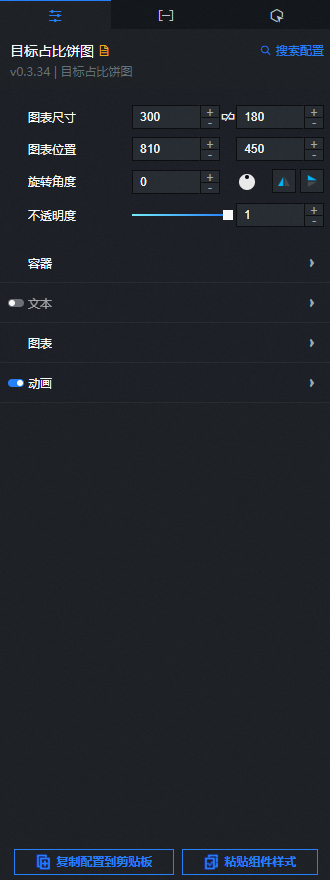

配置面板

• 搜尋配置：單擊配置面板右上方的搜尋配置，可在搜尋配置面板中輸入您需要搜尋的配置項名稱，快速定位到該配置項，系統支援模糊比對。詳情請參見搜尋資產配置。

• 圖表尺寸：包括組件的寬度和高度，單位為px。可單擊表徵圖鎖定組件的寬高比，等比例修改組件的寬高。再次單擊進行解鎖，解鎖後寬高比不受限制。
• 圖表位置：包括組件的橫座標和縱座標，單位為px。橫座標為組件左上方距離頁面左邊界的像素距離，縱座標為組件左上方距離頁面上邊界的像素距離。
• 旋轉角度：以組件的中心為中心點，進行旋轉，單位為度（°）。
  • 手動輸入角度值，控制組件的旋轉角度。
  • 拖動表徵圖內的黑點，控制組件的旋轉角度。
  • 單擊表徵圖，控制組件左右翻轉樣式。
  • 單擊表徵圖，控制組件上下翻轉樣式。
• 不透明度：取值範圍為0~1。為0時，圖表隱藏；為1時，圖表全部顯示。預設為1。

• 容器：餅圖組件容器大小。

  內邊距：餅圖上下端和容器上下邊線的距離值。

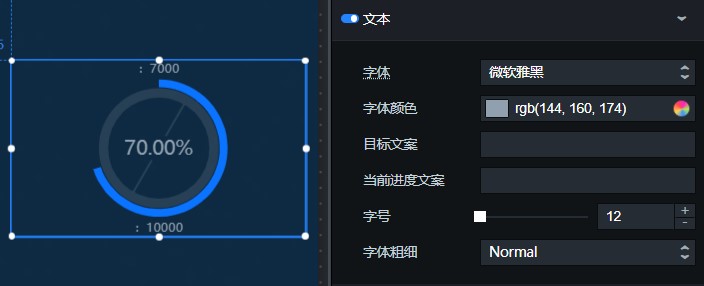

• 文本：餅圖中上下標籤文本的樣式。單擊表徵圖可以開啟或關閉文本樣式。

  參數	說明
  字型	組件中所有文本的字型系列，預設為微軟雅黑。
  字型顏色	餅圖上方和下方標籤文本的顏色。
  目標文案	餅圖下方標籤的顯示文字。
  當前進度文案	餅圖上方標籤的顯示文字。
  字型大小	餅圖上方和下方標籤文本的大小，取值範圍為12~100。
  字型粗細	餅圖上方和下方標籤文本的粗細。

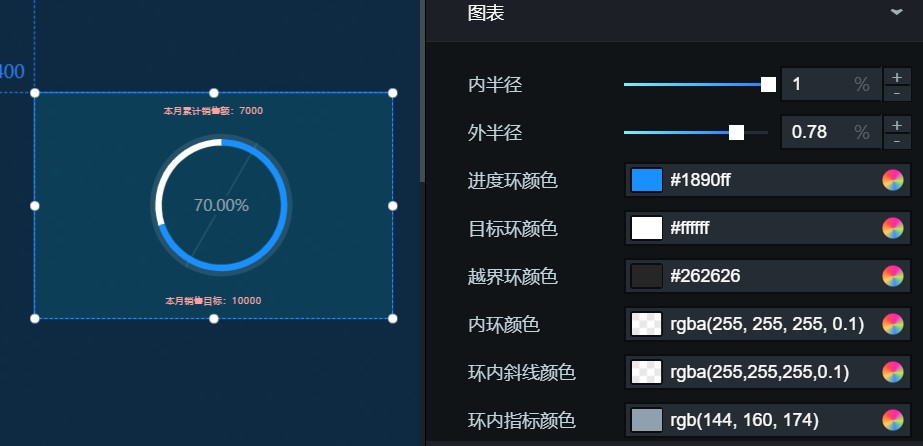

• 圖表

  參數	說明
  內半徑	餅圖環圈內邊的半徑值。
  外半徑	餅圖環圈外邊的半徑值。
  進度環顏色	進度環的顏色，支援顏色填充和漸層填充，請參見顏色選取器說明進行修改。
  目標環顏色	目標環（進度環下面的底環）的顏色。

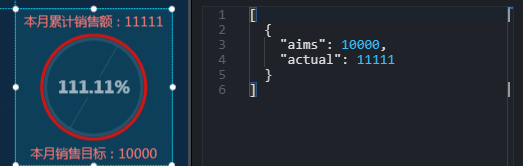

  越界環顏色	越界環的顏色，當進度大於目標時，會顯示成一圈越界環。 圖 1. 越界環顏色 圖 2. 越界環樣式1 圖 3. 越界環樣式2
  內環顏色	內環的顏色。
  環內斜線顏色	環內斜線的顏色。
  環內指標顏色	環內指標文本的顏色。
  字型大小	環內指標文本的大小，取值範圍為12~100。
  字型粗細	環內指標文本的粗細。

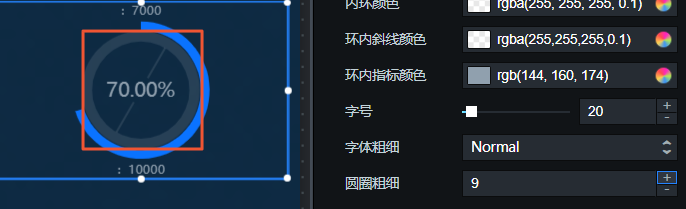

  圓圈粗細	內環的粗細，單位為px。
  邊距	餅圖外環上下方標籤的距離。 上邊距：餅圖外環與上方標籤的距離，單位為px。 下邊距：餅圖外環與下方標籤的距離，單位為px。
  自動小數位元	開啟開關，不可以設定小數點位元；關閉開關，可以自訂設定小數點位元。
  小數點位元	目標佔比數值的小數點位元。

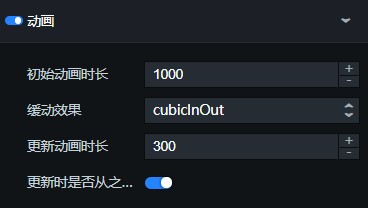

• 動畫：組件的動畫效果樣式，可單擊表徵圖控制動畫效果的開啟或關閉。

  參數	說明
  初始動畫時間長度	組件第一次渲染動畫的時間長度，單位為ms。
  緩動效果	動畫的緩動效果，系統提供多種常見的動畫緩動效果供您選擇。
  更新動畫時間長度	組件資料更新時的動畫時間長度，單位為ms。
  更新時是否從之前位置開始	開啟開關，組件資料更新時，從上一個資料的位置開始播放動畫；關閉開關，組件資料更新時，從初始位置開始播放動畫。

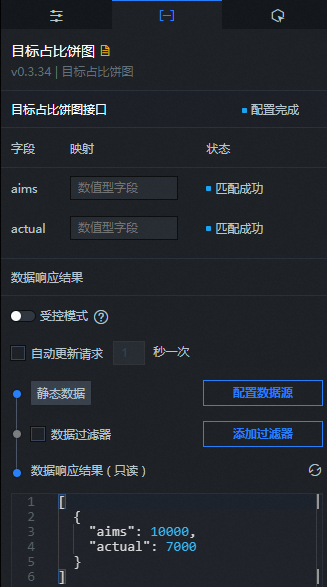

資料面板

配置欄位說明

互動面板

此組件沒有互動事件。

藍圖編輯器互動配置

1. 在畫布編輯器頁面，按右鍵組件，選擇匯出到藍圖編輯器。
2. 單擊頁面左上方的表徵圖。

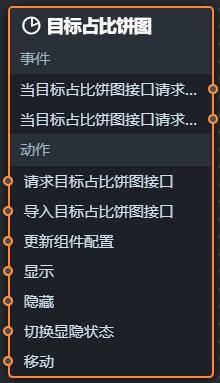

3. 在藍圖編輯器配置頁面，單擊匯入節點欄內的目標佔比餅圖組件，在畫布中可以看到如下圖所示的目標佔比餅圖的藍圖編輯器配置參數。

   • 事件

     事件	說明
     當佔比餅圖介面請求完成時	資料介面請求返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料頁簽的資料響應結果地區。
     當佔比餅圖介面請求失敗時	資料介面請求失敗時（請求失敗的情況可能是：網路問題或介面報錯等）返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料頁簽的資料響應結果地區。

   • 動作

     動作	說明
     請求佔比餅圖介面	重新請求服務端資料，上遊資料處理節點或圖層節點拋出的資料將作為參數。例如目標佔比餅圖配置了API資料來源為https://api.test，傳到請求佔比餅圖介面動作的資料為{ id: '1'}，則最終請求介面為https://api.test?id=1。
     匯入佔比餅圖介面	按組件繪製格式處理資料後，匯入組件，重新繪製。不需要重新請求服務端資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料頁簽的資料響應結果地區。
     更新群組件配置	動態更新組件的樣式配置。需要先在組件的配置面板中，單擊複製配置到剪貼簿，擷取組件配置資料。再根據需要在藍圖編輯器配置頁面的資料處理節點中更改對應樣式的欄位值。
     顯示	顯示組件，參考資料樣本如下。 return{ "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }
     隱藏	顯示組件，參考資料樣本如下。 return{ "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }
     切換顯隱狀態	切換組件顯示或者隱藏，參考資料樣本如下。 return { "animationIn": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }, "animationOut": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" } }
     移動	將組件移動到指定位置，參考資料樣本如下。 return{ // 移動方式。絕對位置：to，相對定位：by。預設值：to。 "positionType": "to", // 指定位置。x座標，y座標。 "attr": { "x": 0, "y": 0 }, // 動畫方式。 "animation": { "enable": false, // 動畫延時。 "animationDuration": 1000, // 動畫曲線。可選值為：linear|easeInOutQuad|easeInOutExpo。 "animationEasing": "linear" } }
