本文介紹地區翻牌器的圖表樣式和配置面板的功能。
圖表樣式
地區翻牌器是折線圖的一種，與地區圖相比，地區翻牌器支援多個系列的數字翻牌器展示，同時也支援自訂y軸區間和多系列資料配置，能夠以折線和地區相結合的方式，智能地展示多維的即時資料的變化趨勢。

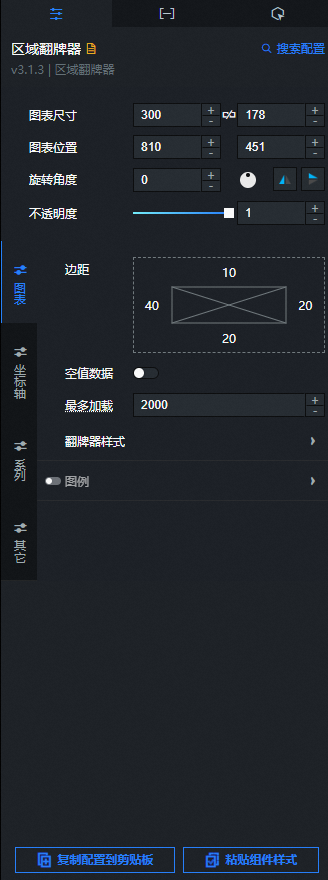

配置面板
搜尋配置：單擊配置面板右上方的搜尋配置，可在搜尋配置面板中輸入您需要搜尋的配置項名稱，快速定位到該配置項，系統支援模糊比對。詳情請參見搜尋資產配置。
- 圖表尺寸：包括組件的寬度和高度，單位為px。可單擊
表徵圖鎖定組件的寬高比，等比例修改組件的寬高。再次單擊進行解鎖，解鎖後寬高比不受限制。 - 圖表位置：包括組件的橫座標和縱座標，單位為px。橫座標為組件左上方距離頁面左邊界的像素距離，縱座標為組件左上方距離頁面上邊界的像素距離。
- 旋轉角度：以組件的中心為中心點，進行旋轉，單位為度（°）。
- 手動輸入角度值，控制組件的旋轉角度。
- 拖動
表徵圖內的黑點，控制組件的旋轉角度。 - 單擊
表徵圖，控制組件左右翻轉樣式。 - 單擊
表徵圖，控制組件上下翻轉樣式。
- 不透明度：取值範圍為0~1。為0時，圖表隱藏；為1時，圖表全部顯示。預設為1。

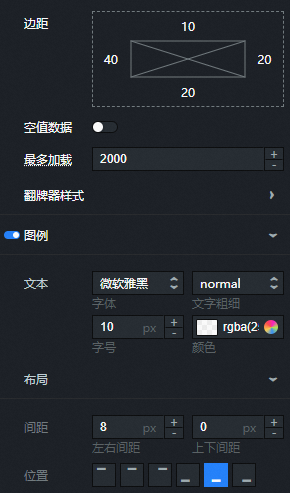

圖表
邊距：圖表區域與組件上下左右四個邊界之間的距離，單位預設px。
空值資料：開啟開關，折線會經過y軸值為0的點。

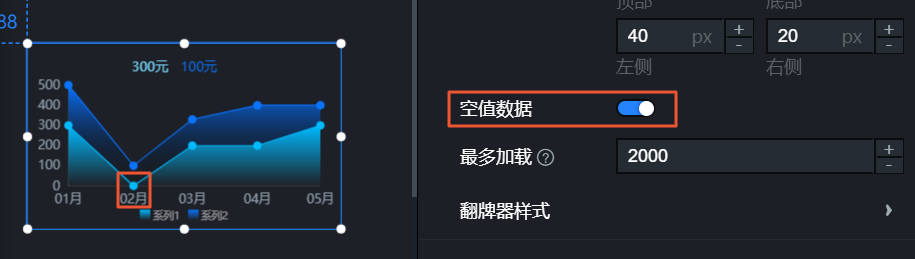

圖 1. 開啟空值資料

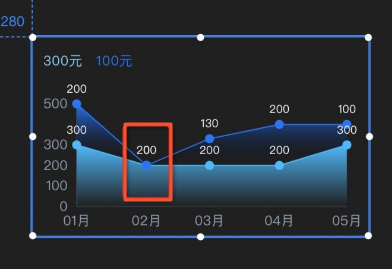

圖 2. 關閉空值資料
最多載入：自訂輸入資料載入限制數量，系統最多載入您輸入的資料記錄條數進行布局、繪製與計算，以保證可視化應用展示效果。
翻牌器樣式：翻牌器各種距離的樣式。
參數
說明
左邊距
翻牌器離圖表最左側的距離。
右邊距
翻牌器離圖表最右側的距離。
間距
翻牌器與翻牌器之間的距離。
圖例：圖例的樣式，可單擊
表徵圖控製圖例的顯隱。 參數
說明
文本
設定圖例文本的樣式，包括文本字型樣式、字型大小大小、字型顏色和字型粗細，參見顏色選取器說明，修改文本顏色。
布局
各圖例之間的位置關係。
間距
左右間距：相鄰圖例之間左右兩側的距離，僅當有多個系列時該配置項才有效。
上下間距：圖例與組件上下邊界的距離。
位置：圖例相對於組件起始座標的位置，可選頂部居左、頂部置中、頂部居右、底部居左、底部置中和底部居右。
座標軸：組件座標軸包括x軸和y軸兩種。

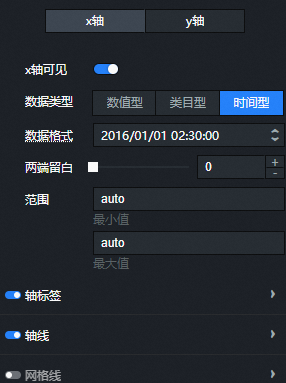

x軸
x軸可見：開啟開關，組件內x軸樣式正常顯示，且x軸相關樣式配置可見；關閉開關，組件內x軸樣式隱藏，並且樣式配置不可見。
資料種類：x軸標籤資料的類型，可選數值型、類目型和時間型。
參數
說明
數值型
支援整數、浮點數等數實值型別的資料。
類目型
支援字元、字串等類目類型的資料。
時間型
時間類型的資料，需要配置資料格式。
資料格式：資料的顯示格式，僅對時間型的資料有效，請參照
%Y/%m/%d %H:%M:%S的格式進行配置。兩端留白：x軸兩端留空白的距離，取值範圍為0~1。
分割間隔：x軸上兩個類目資料之間的間隔所佔百分比，數值越大，佔比越大，取值範圍為0~1。
範圍：x軸的最小值和最大值的範圍值。
參數
說明
最大值
x軸的最大值，支援自訂輸入。預設為auto，系統會根據資料最大值、最小值以及標籤數量自動計算匹配。
最小值
x軸的最小值，支援自訂輸入。預設為auto，系統會根據資料最大值、最小值以及標籤數量自動計算匹配。
軸標籤：x軸標籤的樣式，可單擊
表徵圖控制軸標籤的顯隱。 說明資料格式與設定格式不統一會導致組件顯示異常。
參數
說明
顯示格式
期望顯示的資料格式，僅對時間型和數值型的資料有效。時間請參照
%m/%d%Y%H:%M:%S，整數參照d，浮點參照.1f。文本
x軸標籤的文本，包括字型樣式、字型大小大小、字型顏色和字型粗細，參見顏色選取器說明，修改文本顏色。
軸標籤展示
x軸標籤的展示樣式，包括：
位移量：x軸標籤的上下位移距離，單位為px。
角度：x軸標籤的角度，可選：水平、斜角和垂直。
數量：x軸標籤的數量。
軸單位：x軸標籤的單位。
軸線：x軸軸線的樣式，可單擊
表徵圖控制x軸軸線的顯隱。 顏色：x軸軸線的顏色。
網格線：x軸網格線的樣式，可單擊圖
標控制x軸網格線的顯隱。 顏色：x軸網格線的顏色。
y軸
y軸可見：開啟開關，組件內y軸樣式顯示可見；關閉開關，組件內y軸樣式不可見。
範圍：y軸的最小值和最大值的範圍值。
參數
說明
最小值
y軸的最小值，支援自訂輸入，也支援系統選擇：
0；系統預設最小值為0。
自動取整：系統根據資料中的最大值、最小值和軸標籤的數量自動計算。
資料最小值：取資料中的最小值。
最大值
y軸的最大值，支援自訂輸入，也支援系統選擇：
自動取整：系統根據資料中的最大值、最小值和軸標籤的數量自動計算。
資料最大值：取資料中的最大值。
顯示格式：y軸標籤數值顯示格式的樣式，可選預設、11（整數）、11.1（浮點數）、11.11（浮點數）、11%、11.1%和11.11%。
軸標籤：y軸標籤的樣式，可單擊
表徵圖控制y軸標籤的顯隱。 參數
說明
文本
y軸標籤文本的字型樣式、文字粗細、字型大小和顏色。
軸標籤展示
y軸標籤的顯示數量、單位和標籤排列的角度，可選水平、斜角和垂直三種。
軸線：y軸軸線的樣式，可單擊
表徵圖控制y軸軸線的顯隱。 顏色：y軸軸線的顏色。
網格線：y軸網格線的樣式，可單擊
表徵圖控制y軸網格線的顯隱。 顏色：y軸網格線的顏色。

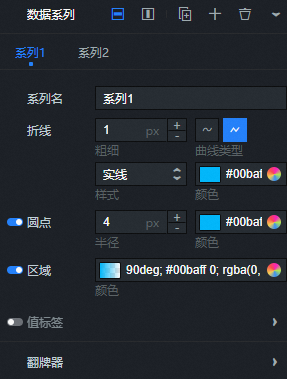

系列
資料數列：單擊右側的
或
表徵圖，添加或刪除一個資料數列。 單擊
或
表徵圖配置多個資料數列的排列樣式。單擊
表徵圖，即可複製當前選中資料數列配置內容並新增一個同樣配置的資料數列。 說明該配置項為一個數組，可配置多個系列，編輯器將遍曆資料，使資料通過一個或多個系列配置迴圈渲染。若需要自訂某些資料為特定樣式，則需要手動對資料進行排序。
系列名：資料數列的命名，可自訂。欄位為空白時，系統會將組件資料中的s欄位值作為系列名進行顯示。如果不為空白，您需要保證資料返回的順序。
折線：此系列下折線的樣式。
參數
說明
粗細
折線粗細值。
曲線類型
折線曲線類型，包括平滑曲線和折線。
樣式
折線的樣式，可選實線、點線和虛線。
顏色
折線的顏色。
圓點：此系列下折線內圓點的半徑值和顏色，可單擊
表徵圖控制該系列圓點的顯隱。地區：此系列下折線所覆蓋地區的填充顏色，可單擊
表徵圖控制該系欄區域填充色的顯隱。值標籤：此系列下折線值標籤的樣式，可單擊
表徵圖控制該系列折線標籤值的顯隱。 參數
說明
文本
此系列下值標籤的文本樣式，包括文本字型、文字粗細、字型大小和顏色。
翻牌器：此系列下的翻牌器樣式，數字翻牌器是用來表示數字資料動態變化的組件，一般由首碼、數字和尾碼三部分組成。
說明翻牌器上顯示的數字，是該系列折線上最後一個點對應的y軸的值，因此您可以通過配置資料來修改預設的數字顯示值。
前尾碼：翻牌器前尾碼的內容，可自訂。
首碼：翻牌器首碼的文本樣式，包括文本字型、文字粗細、字型大小和顏色。
數字：翻牌器內數字部分的樣式。
文本：翻牌器數位文本樣式，包括文本字型、文字粗細、字型大小和顏色。
展示：翻牌器數字之間的距離和背景色。
預設位元：自訂數位位元。
千分位：當資料位元數大於4時，系統會使用預設的分割符進行分隔顯示數字分隔字元號可自訂。
小數處理：開啟開關，系統將四捨五入後的整數顯示在可視化應用上；關閉開關，系統不處理小數並直接顯示。
尾碼：翻牌器尾碼的文本樣式，包括文本字型、文字粗細、字型大小和顏色。

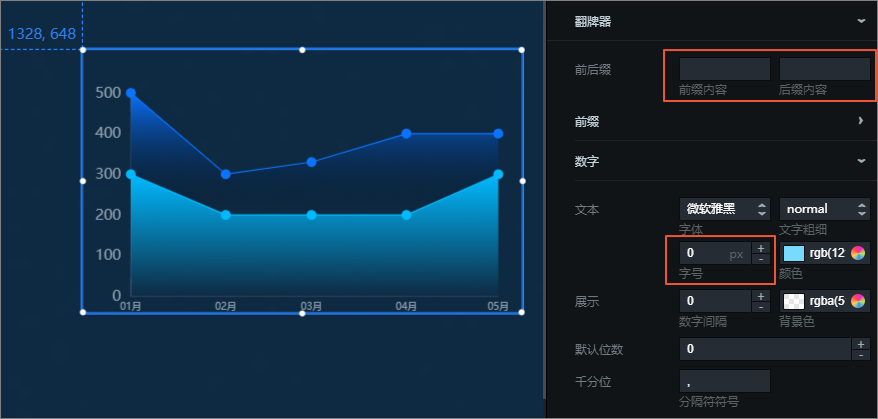

說明翻牌器左上方的數字暫不支援顯隱轉換，若您不需要顯示左上方的數字，可通過將前尾碼的內容置為空白，文本的字型大小改為0來實現。
其它
緩動動畫：圖表的動畫效果樣式，可單擊
表徵圖開啟或關閉動畫效果。
參數
說明
動畫設定
緩動效果：動畫的緩動效果，系統提供多種常見的動畫緩動效果供您選擇。
各系列依次動畫：開啟開關，各系列依次按順序播放動畫；關閉開關，全部系列一起播放動畫。
入場動畫
組件第一次渲染動畫的時間長度，單位為ms。
更新動畫
更新動畫時間長度：組件資料更新時動畫持續的時間，單位為ms。
是否從之前位置開始：開啟開關，組件資料更新時從上一個資料的位置開始播放動畫；關閉開關，組件資料更新時從初始位置開始播放動畫。

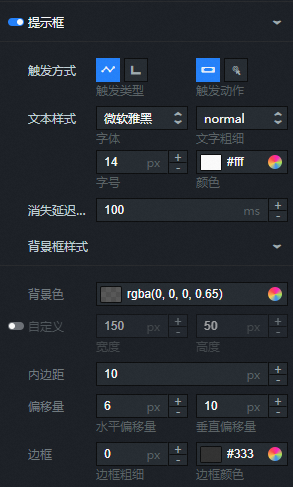

提示框：在預覽或發佈頁面，滑鼠懸浮或單擊折線上圓點時出現的提示框的樣式，可單擊
表徵圖開啟或關閉提示框效果。
參數
說明
觸發方式
觸發類型：提示框被觸發的目標類型，可選，包括資料項目和座標軸。
觸發動作：提示框被觸發的動作，可選，包括懸浮和點擊。
文本樣式
提示框中文本的樣式，包括文字字型樣式、文字粗細、字型大小和顏色。
消失延遲時間
當不滿足觸發條件時，提示框就會消失，此配置項設定提示框消失前延遲的時間，單位為ms。
背景框樣式
提示框的背景框樣式。
背景色：提示框的背景顏色。
自訂：提示框的寬度和高度，單位為px。單擊
表徵圖可開啟或關閉自義定提示框。內邊距：提示框的內部邊距，單位為px。
位移量
水平位移量：提示框相對滑鼠箭頭位置的水平位移量，單位為px。
垂直位移量：提示框相對滑鼠箭頭位置的垂直位移量，單位為px。
邊框
邊框粗細：提示框邊框的粗細，單位為px。
邊框顏色：提示框的邊框顏色。

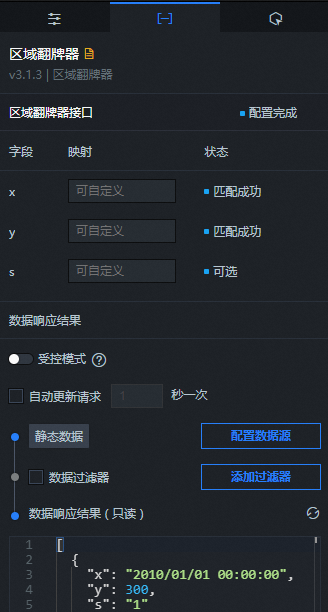

資料面板
配置欄位說明
欄位 | 說明 |
| 組件折線內每個圓點的類目，即x軸的值。該欄位類型與格式須與配置項中x軸的資料類型與格式保持一致。 |
| 組件折線內每個圓點的值，即y軸的值。 |
| （可選）系列值，當配置項資料數列中系列名為空白時，採用該欄位值。 |

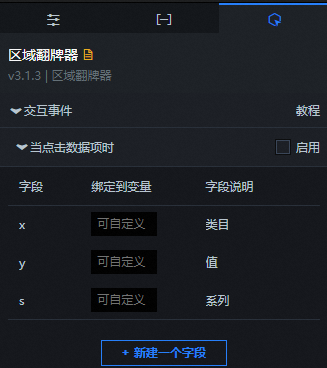

互動面板
選中啟用，開啟組件互動功能。當單擊地區翻牌器的圓點時，會觸發資料請求，拋出回調值，動態載入不同圓點的資料。預設拋出資料中的x、y和s值，具體配置請參見如何配置數字翻牌器組件的回調ID。
藍圖編輯器互動配置
- 在畫布編輯器頁面，按右鍵組件，選擇匯出到藍圖編輯器。
- 單擊頁面左上方的

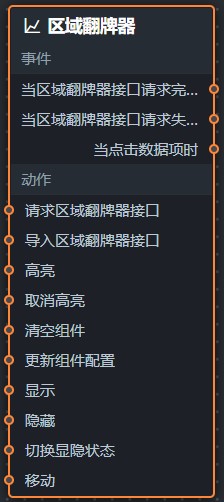

表徵圖。 在藍圖編輯器配置頁面，單擊匯入節點欄內的地區翻牌器組件，在畫布中可以看到如下圖所示的地區翻牌器的藍圖編輯器配置參數。
事件
事件
說明
當地區翻牌器介面請求完成時
資料介面請求返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料頁簽的資料響應結果地區。
當地區翻牌器介面請求失敗時
資料介面請求失敗時（請求失敗的情況可能是：網路問題或介面報錯等）返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料頁簽的資料響應結果地區。
當點擊資料項目時
當單擊地區翻牌器的圓點時拋出的事件，同時拋出該圓點對應的資料項目。
動作
動作
說明
請求地區翻牌器介面
重新請求服務端資料，上遊資料處理節點或圖層節點拋出的資料將作為參數。例如地區翻牌器配置了API資料來源為
https://api.test，傳到請求地區翻牌器介面動作的資料為{ id: '1'}，則最終請求介面為https://api.test?id=1。匯入地區翻牌器介面
按組件繪製格式處理資料後，匯入組件，重新繪製。不需要重新請求服務端資料。體資料樣本請參見畫布編輯器中組件右側配置面板資料頁簽的資料響應結果地區。
高亮
高亮資料項目對應的元素，參考資料樣本如下。
return { "data": {}, "options": { "style": { "stroke": "#f00", "fill": "" }, "selectMode": "single", "cancelHighlightFirst": false } }取消高亮
取消資料項目對應元素的高亮，參考資料樣本如下。
return { "data": {}, "options": { "mode": "single" } }清空組件
清空組件配置，不需要參數。
更新群組件配置
動態更新組件的樣式配置。需要先在組件的配置面板中，單擊複製配置到剪貼簿，擷取組件配置資料。再根據需要在藍圖編輯器配置頁面的資料處理節點中更改對應樣式的欄位值。
顯示
顯示組件，參考資料樣本如下。
return{ "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }隱藏
隱藏組件，參考資料樣本如下。
return{ "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }切換顯隱狀態
切換組件顯示或者隱藏，參考資料樣本如下。
return { "animationIn": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }, "animationOut": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" } }移動
將組件移動到指定位置，參考資料樣本如下。
return{ // 移動方式。絕對位置：to，相對定位：by。預設值：to。 "positionType": "to", // 指定位置。x座標，y座標。 "attr": { "x": 0, "y": 0 }, // 動畫方式。 "animation": { "enable": false, // 動畫延時。 "animationDuration": 1000, // 動畫曲線。可選值為：linear|easeInOutQuad|easeInOutExpo。 "animationEasing": "linear" } }
