DataV：進度條表格

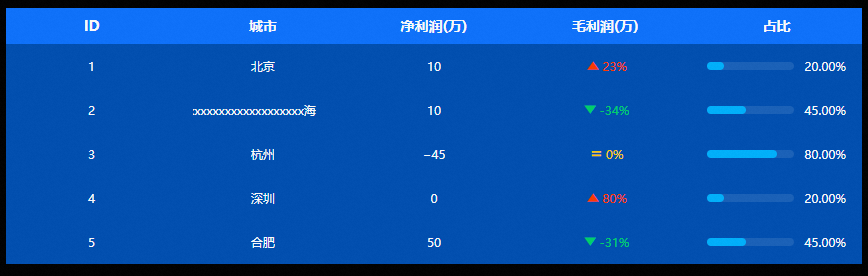

圖表樣式

進度條表格是由進度條和表格組成的組件，支援配置表格、表格列和翻頁器的樣式。

配置面板

• 搜尋配置：單擊配置面板右上方的搜尋配置，可在搜尋配置面板中輸入您需要搜尋的配置項名稱，快速定位到該配置項，系統支援模糊比對。詳情請參見搜尋資產配置。

• 圖表尺寸：包括組件的寬度和高度，單位為px。可單擊表徵圖鎖定組件的寬高比，等比例修改組件的寬高。再次單擊進行解鎖，解鎖後寬高比不受限制。
• 圖表位置：包括組件的橫座標和縱座標，單位為px。橫座標為組件左上方距離頁面左邊界的像素距離，縱座標為組件左上方距離頁面上邊界的像素距離。
• 旋轉角度：以組件的中心為中心點，進行旋轉，單位為度（°）。
  • 手動輸入角度值，控制組件的旋轉角度。
  • 拖動表徵圖內的黑點，控制組件的旋轉角度。
  • 單擊表徵圖，控制組件左右翻轉樣式。
  • 單擊表徵圖，控制組件上下翻轉樣式。
• 不透明度：取值範圍為0~1。為0時，圖表隱藏；為1時，圖表全部顯示。預設為1。

• 表格

  • 表頭：設定表格的表頭樣式，可單擊控製表頭的顯隱。

    參數	說明
    對齊	表頭對齊，可選靠左對齊、置中對齊和靠右對齊。
    文本樣式	表頭文本樣式，包括文本字型樣式、文字粗細、字型大小和顏色。
    排序選中樣式	在預覽和發布時，表頭部分某一列的排序按鈕被單擊選中時顯示的顏色。 說明 僅在列配置中某一列開啟了是否可排序後，才可配置排序選中樣式。
    邊框樣式	表頭部分邊框樣式，包括邊框寬度和邊框顏色。
    背景色	表頭部分背景色。
    行高	表頭的行高值。

  • 序號列：設定表格的序號列樣式，可單擊控制序號列的顯隱。

    參數	說明
    欄欄位名	序號列的欄位名稱，需要與資料面板中的欄位相匹配，預設匹配imgSrc欄位。
    表頭顯示內容	序號列的表頭顯示內容。
    列寬佔比	序號列的列寬佔比值，數值越大寬度越大。
    圖片大小	序號列的圖片大小樣式，包括圖片寬度和圖片高度。
    文本樣式	序號列的文本樣式，包括文本字型樣式、文字粗細、字型大小和顏色。
    文本背景	序號列的文本背景樣式，包括背景寬度、背景高度、圓角和背景顏色。

  • 超連結配置：設定表格的超連結配置樣式，可單擊控制超連結配置的顯隱。

    參數	說明
    超連結欄位名	超連結欄位名稱，需要在資料面板中的設定超連結link欄位。對錶格某一行設定超連結後，單擊這一行內任意位置即可跳轉到超連結。
    新視窗中開啟	開啟開關，跳轉超連結時會新開一個網頁視窗；關閉開關，超連結在原先網頁跳轉。

  • 虛擬滾動：設定表格的虛擬滾動，可單擊控制虛擬滾動的顯隱。

    內容地區高度：表格內容展示框域的高度值，當表格式資料內容高度大於內容地區高度時，在內容地區會出現捲軸。

    說明

    請確保資料的ID值唯一。

  • 每頁行數：設定表格每一頁能展示的內容（ 行數 ）。

  • 文本樣式：表格文本樣式，包括文本字型樣式、文字粗細、字型大小和顏色。

  • 基礎樣式：表格的基礎樣式。

    參數	說明
    開啟斑馬線	開啟開關，開啟斑馬線樣式；關閉開關，關閉斑馬線樣式。
    表格背景色	表格背景顏色。
    行高	表格每一行的高度。
    對齊	表格對齊，可選靠左對齊、置中對齊和靠右對齊。

  • 表格邊框：表格邊框樣式，包括邊框寬度和顏色。

  • 內邊距：表格內邊界與頂部、底部、左側和右側的距離。

• 翻頁器

  參數	說明
  翻頁器隱藏	開啟開關，隱藏翻頁器樣式，翻頁器所有參數都無法配置；關閉開關，翻頁器樣式顯示，可配置以下參數。
  單頁隱藏	開啟開關，表格只有一頁內容時隱藏翻頁器樣式；關閉開關，翻頁器樣式一直顯示。
  通用設定	翻頁器樣式通用設定，包括翻頁器的尺寸選擇、對齊和前進後退樣式選擇。
  頁碼數量	翻頁器頁碼數量值。當頁數過多時，頁面上頁碼顯示的數量，更多的使用省略符號（...）代替。
  省略符號顏色	頁碼過多時使用的省略符號顏色。
  輸入框	開啟開關，開啟翻頁器輸入框。當頁數過多時，顯示跳轉至輸入框內寫的頁碼及單擊確定按鈕進行跳轉，總頁數大於頁碼數量時候生效；關閉開關，關閉輸入框頁碼跳轉效果。
  當前頁樣式	翻頁器當前頁樣式，包括當前頁內文字顏色和背景色。
  普通頁樣式	翻頁器普通頁樣式，包括普通其他頁內文字顏色和背景色。
  不可用樣式	翻頁器不可用處的樣式，包括不可用樣式的文字顏色和背景色。
  邊距	翻頁器邊界與表格頂部、底部、左側和右側的距離。

• 表格列

  單擊右側的或表徵圖，添加或刪除一個列配置。 單擊或表徵圖配置多個列配置的排列樣式。單擊表徵圖，即可複製當前選中列配置內容並新增一個同樣配置的列。

  • 欄欄位名：欄欄位名，需要與資料中的欄位匹配。

  • 列顯示名稱：表頭顯示列名稱，需要與資料中的欄位匹配。

  • 列寬：列寬的值，當值為0時，列寬為自適應列寬，當內容寬度超出列寬設定時為保證內容準確展示使用內容寬度。

  • 是否可排序：開啟開關，當前列的表頭處顯示排序按鈕，單擊表頭排序按鈕即可選擇表格內資料的排序樣式；關閉開關，當前列表頭無排序按鈕，無法單擊當前列排序表格式資料。

    說明

    當表格內的值為進度條時，無論是否開啟是否可排序開關表格式資料都不可排序。

  • 指標趨勢：單擊可開啟指標趨勢樣式。

    參數	說明
    表徵圖	指標趨勢圖標樣式，可選五種表徵圖樣式和設定表徵圖大小。單擊可開啟表徵圖樣式。
    趨勢顏色	上升、持平和下降三種趨勢的顏色。
    是否同步文字顏色	開啟開關，開啟表徵圖顏色與數值文字顏色同步；關閉開關，顏色不同步。
    指標設定	設定指標基礎值和數字尾碼樣式。
    千分位	千分位分隔字元符號。單擊可開啟千分位樣式。 說明 當輸入多個千分位符號時，預設只取第一位符號作為資料的千分位分隔字元號，數字不可作為千分位分隔字元號使用。
    顯示	開啟開關，在指標趨勢樣式中不合法的資料可以顯示；關閉開關，在指標趨勢樣式中出現的不合法資料無法顯示。 說明 如果所有資料均為合法資料則忽略此項配置。

  • 進度圖：單擊可開啟進度圖樣式。進度圖的值應該設定為number資料類型。

    參數	說明
    進度圖形態	進度圖形態樣式，可選環形和條形。
    樣式	進度圖的進度顏色、背景色和進度條尺寸。
    數值資訊	數值的精度位元、尾碼樣式、字型、文字粗細、字型大小和顏色。單擊可開啟數值資訊樣式。

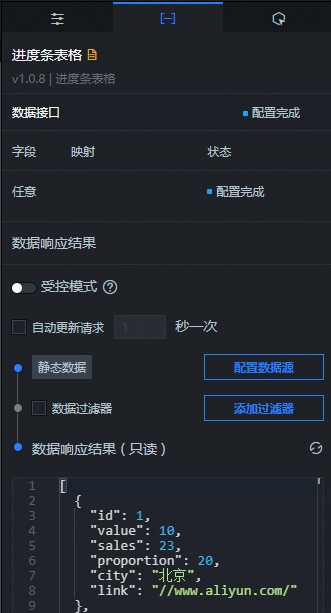

資料面板

配置欄位說明

互動面板

藍圖編輯器互動配置

1. 在畫布編輯器頁面，按右鍵組件，選擇匯出到藍圖編輯器。
2. 單擊頁面左上方的表徵圖。

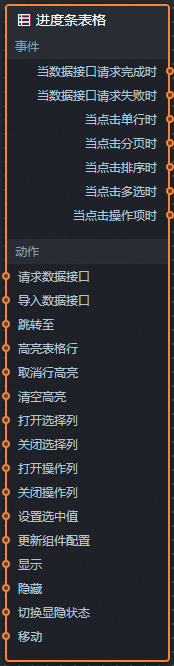

3. 在藍圖編輯器配置頁面，單擊匯入節點欄內的進度條表格組件，在畫布中可以看到如下圖所示的進度條表格的藍圖編輯器配置參數。

   • 事件

     事件	說明
     當資料介面請求完成時	資料介面請求返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料頁簽的資料響應結果地區。
     當資料介面請求失敗時	資料介面請求失敗時（請求失敗的情況可能是：網路問題或介面報錯等）返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料頁簽的資料響應結果地區。
     當點擊單行時	當單擊進度條表格的某一個行時拋出當前行的資料。
     當點擊分頁時	當單擊進度條表格的某一個分頁時拋出當前頁的資料。
     當點擊排序時	當單擊進度條表格的某一個排序按鍵時拋出當前排序的資料。
     當點擊多選時	當單擊進度條表格的選擇列中的多選項時拋出當前多選項的資料。
     當點擊操作項時	當單擊進度條表格的某一個操作項按鍵時拋出當前操作項的資料。

   • 動作

     動作	說明
     請求資料介面	重新請求服務端資料，上遊資料處理節點或圖層節點拋出的資料將作為參數。例如進度條表格配置了API資料來源為https://api.test，傳到請求資料介面動作的資料為{ id: '1'}，則最終請求介面為https://api.test?id=1。
     匯入資料介面	按組件繪製格式處理資料後，匯入組件，重新繪製。不需要重新請求服務端資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料頁簽的資料響應結果地區。
     跳轉至	將組件頁面跳轉至某一頁，預設從0開始跳轉。參考資料樣本如下。 return { "current":1 //如跳轉至第四頁，{current：3} }
     高亮表格行	設定表格行高亮對應的元素。參考資料樣本如下。 return { "data": { id:3, //需要高亮的資料。 name:'張三' }, "style": { color:'#ff0', //高亮資料的樣式。 background:'#f00' } }
     取消行高亮	取消表格行高亮對應的元素。
     清空高亮	清空組件所有高亮效果，不需要參數。
     開啟選擇列	開啟進度條表格的選擇列對應資料內容。
     關閉選擇列	關閉隱藏進度條表格的選擇列對應資料內容。
     開啟操作列	開啟進度條表格的操作列對應資料內容。
     關閉操作列	關閉隱藏進度條表格的操作列對應資料內容。
     設定選中值	設定選中值的參數內容，參考資料樣本如下。 return { "value": 1 }
     更新群組件配置	動態更新組件的樣式配置。需要先在組件的配置面板中，單擊複製配置到剪貼簿，擷取組件配置資料。再根據需要在藍圖編輯器配置頁面的資料處理節點中更改對應樣式的欄位值。
     顯示	顯示組件，參考資料樣本如下。 return { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" };
     隱藏	隱藏組件，參考資料樣本如下。 return { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" };
     切換顯隱狀態	切換組件顯示或者隱藏，參考資料樣本如下。 return { "animationIn": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }, "animationOut": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" } };
     移動	將組件移動到指定位置，參考資料樣本如下。 return { // 移動方式。絕對位置：to，相對定位：by。預設值：to。 "positionType": "to", // 指定位置。x座標，y座標。 "attr": { "x": 0, "y": 0 }, // 動畫方式。 "animation": { "enable": false, // 動畫延時。 "animationDuration": 1000, // 動畫曲線。可選值為：linear|easeInOutQuad|easeInOutExpo。 "animationEasing": "linear" } };
