散點層（線性漸層） - DataV

本文介紹散點層（線性漸層）的圖表樣式和各配置項的含義。

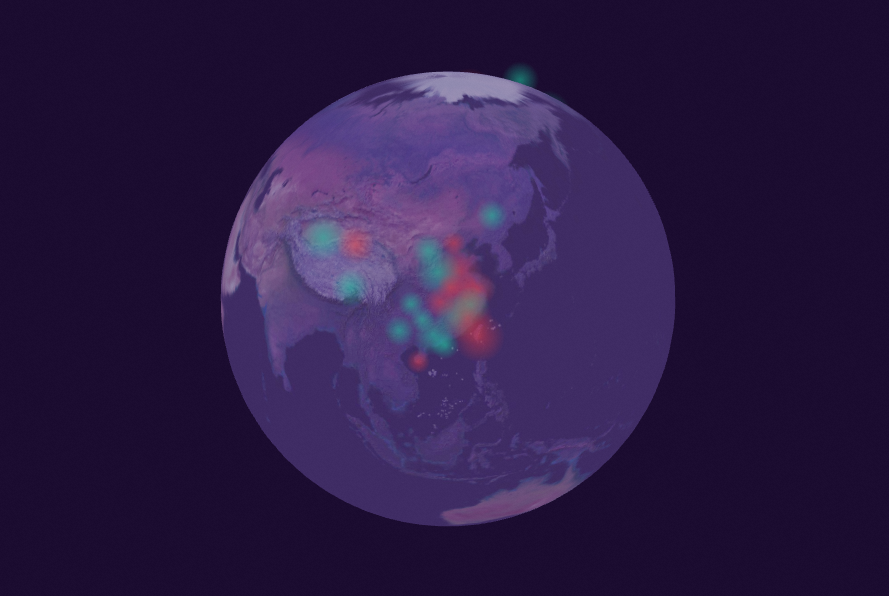

圖表樣式

散點層（線性漸層）是3D地球的子組件，支援獨立的樣式和資料配置，包括散點的大小、顏色、類型以及經緯度等，能夠以散點的形式表現地理位置上的點資料資訊。

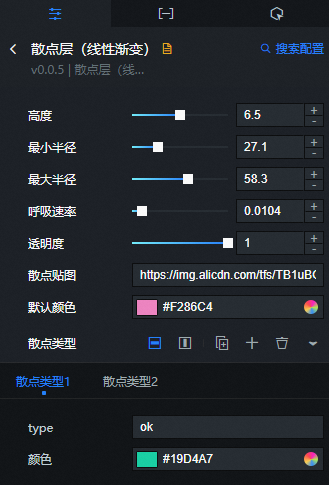

搜尋配置：單擊配置面板右上方的搜尋配置，可在搜尋配置面板中輸入您需要搜尋的配置項名稱，快速定位到該配置項，系統支援模糊比對。詳情請參見搜尋資產配置。
高度：散點層相對於地圖球面的高度，取值範圍為3~10。
最小半徑：散點最小半徑值。
最大半徑：散點最大半徑值。
說明
在最大半徑和最小半徑之間的散點，會根據您的value欄位數值，對應顯示最大半徑和最小半徑之間的散點大小。
呼吸速率：散點層漸層的速度頻率，取值範圍為0~0.1。
透明度：散點層透明度數值，取值範圍為0~1。
散點貼圖：散點層貼圖樣式，可粘貼貼圖URL連結擷取。
預設顏色：當資料中的type欄位與散點類型 > type配置項不一致時，散點顯示為預設顏色。

散點類型：單擊右側的加號表徵圖或垃圾桶表徵圖表徵圖，添加或刪除一個散點類型。單擊橫柏拉圖標或豎柏拉圖標表徵圖配置多個散點類型的排列樣式。單擊表徵圖，即可複製當前選中散點類型配置內容並新增一個同樣配置的散點類型。

參數	說明
type	type的值和資料中的`type`欄位對應。
顏色	該類型下散點的顏色。說明該配置項可為一個數組，可在此配置項中配置多個不同系列，資料中的`type`欄位對應的點會使用此系列下的顏色進行渲染。若資料中`type`欄位不存在於此配置項中，則以預設顏色渲染。

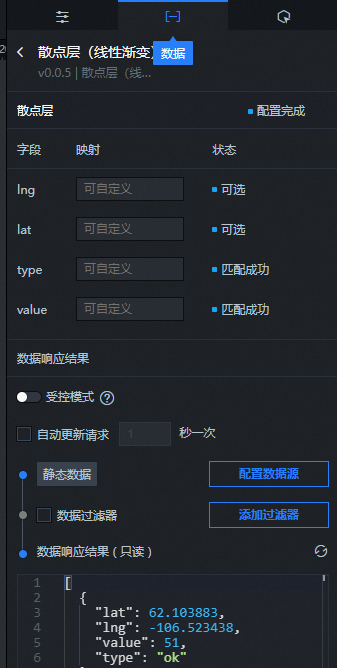

欄位	說明
`lng`	（可選）散點的經度。
`lat`	（可選）散點的緯度。
`type`	散點的類型，與散點類型 > type配置項共同定義散點的顏色。
`value`	散點對應的數值。

此組件沒有互動事件。

在藍圖編輯器配置頁面，單擊匯入節點欄內的散點層（線性漸層）組件，在畫布中可以看到如下圖所示的散點層（線性漸層）的藍圖編輯器配置參數。散點層（線性漸層）藍圖參數

事件

事件	說明
當散點層請求完成時	資料介面請求返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料頁簽的資料響應結果地區。
當散點層請求失敗時	資料介面請求失敗時（請求失敗的情況可能是：網路問題或介面報錯等）返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料頁簽的資料響應結果地區。

動作

動作	說明
請求散點層	重新請求服務端資料，上遊資料處理節點或圖層節點拋出的資料將作為參數。例如散點層（線性漸層）配置了API資料來源為`https://api.test`，傳到請求散點層動作的資料為`{ id: '1'}`，則最終請求介面為`https://api.test?id=1`。
匯入散點層	按組件繪製格式處理資料後，匯入組件，重新繪製。不需要重新請求服務端資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料頁簽的資料響應結果地區。
顯示	顯示組件，不需要參數。
隱藏	隱藏組件，不需要參數。
