DataV：百分比橫條圖（v4.x版本）

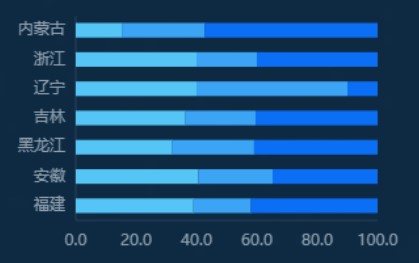

圖表樣式

百分比橫條圖是柱狀圖的一種，支援根據資料類目的多個系列自動顯示其百分比佔比情況，能夠更加清晰智能地展示各資料佔比值的差異。

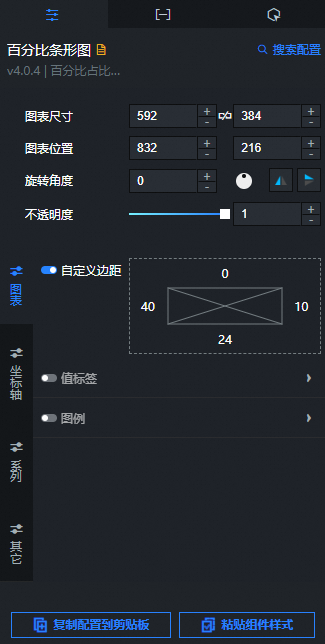

配置面板

• 搜尋配置：單擊配置面板右上方的搜尋配置，可在搜尋配置面板中輸入您需要搜尋的配置項名稱，快速定位到該配置項，系統支援模糊比對。詳情請參見搜尋資產配置。

• 圖表尺寸：包括組件的寬度和高度，單位為px。可單擊表徵圖鎖定組件的寬高比，等比例修改組件的寬高。再次單擊進行解鎖，解鎖後寬高比不受限制。
• 圖表位置：包括組件的橫座標和縱座標，單位為px。橫座標為組件左上方距離頁面左邊界的像素距離，縱座標為組件左上方距離頁面上邊界的像素距離。
• 旋轉角度：以組件的中心為中心點，進行旋轉，單位為度（°）。
  • 手動輸入角度值，控制組件的旋轉角度。
  • 拖動表徵圖內的黑點，控制組件的旋轉角度。
  • 單擊表徵圖，控制組件左右翻轉樣式。
  • 單擊表徵圖，控制組件上下翻轉樣式。
• 不透明度：取值範圍為0~1。為0時，圖表隱藏；為1時，圖表全部顯示。預設為1。

• 圖表

  • 自訂邊距：單擊表徵圖控制自訂邊距的顯隱。圖表區域與組件上下左右四個邊界之間的距離，單位預設px。

  • 自訂柱寬：柱子的寬度，自訂設定寬度過大時，同一分組下不同的柱子會重疊，請謹慎設定寬度值。單擊表徵圖控制自訂柱寬的顯隱。

  • 值標籤：每個柱子值標籤的樣式，可單擊表徵圖控制值標籤的顯隱。

    參數	說明
    位置	值標籤文本的顯示位置，可選左側、中間和右側三種樣式。
    文本樣式	值標籤文本的字型樣式、文字粗細、字型大小和顏色。
    位移量	值標籤在水平和垂直方向的位移量值。
    小數位	值標籤中資料的小數位的值。

  • 圖例：柱圖的圖例樣式，當資料面板內有s數列欄位資料時，圖例樣式生效。可單擊表徵圖控製圖例的顯隱。

    參數	說明
    允許翻頁	開啟開關，圖例數量較多排列不下時可以允許翻頁顯；關閉開關，不允許翻頁。
    布局	圖例相對於組件起始座標的位置，可選頂部居左、頂部置中、頂部居右、底部居左、底部置中和底部居右。
    圖例標記	圖例標記的樣式，包括圖例的形狀樣式和圖例大小。
    圖例文本	圖例文本樣式，包括圖例的字型樣式、文字粗細、字型大小和顏色。

• 座標軸：組件座標軸包括x軸和y軸兩種。

  • x軸

    • x軸可見：開啟開關，組件內x軸樣式顯示可見；關閉開關，組件內x軸樣式不可見。

    • 軸標籤：柱圖的x軸軸標籤的樣式。可單擊表徵圖控制x軸軸標籤的顯隱。

      參數	說明
      文本樣式	x軸軸標籤文本的字型樣式、文字粗細、字型大小和顏色。
      自訂數量	x軸軸標籤顯示的數量值。可單擊表徵圖控制x軸標籤自訂數量的顯隱。

    • 軸標題：柱圖的x軸軸標題的樣式，可單擊表徵圖控制x軸軸標題的顯隱。

      參數	說明
      標題內容	x軸軸標題的常值內容。
      位移量	x軸軸標題的位移量值，單位為px。
      文本樣式	x軸軸標題文本的字型樣式、文字粗細、字型大小和顏色。

    • 軸線：柱圖的x軸軸線的樣式，可單擊表徵圖控制x軸軸線的顯隱。

      顏色：x軸軸線的顏色。

    • 刻度標記：柱圖的X軸刻度標記樣式，包括刻度標記的長度值、粗細值和顏色，可單擊表徵圖控制X軸刻度標記樣式的顯隱。

    • 網格線：柱圖的x軸網格線的樣式，可單擊表徵圖控制x軸網格線的顯隱。

      顏色：x軸網格線的顏色。

  • y軸

    • y軸可見：開啟開關，組件內y軸樣式顯示可見；關閉開關，組件內y軸樣式不可見。

    • 資料類型：y軸資料的類型。

      參數	說明
      數值型	支援整數、浮點數等數實值型別的資料。
      類目型	支援字元、字串等類目類型的資料。
      時間型	時間類型的資料，需要配置資料格式。

    • 軸標籤：柱圖的y軸軸標籤的樣式，可單擊表徵圖控制y軸軸標籤的顯隱。

      參數	說明
      顯示格式	期望顯示的資料格式，僅對時間型和數值型的資料有效。時間請參照YYYY/MM/DD HH:mm:ss，整數參照d，浮點參照.1f。
      文本樣式	y軸標籤文本的字型樣式、文字粗細、字型大小和顏色。
      自訂數量	y軸軸標籤顯示的數量值。可單擊表徵圖控制y軸軸標籤自訂數量的顯隱。

    • 軸標題：柱圖的y軸軸標題的樣式，可單擊表徵圖控制y軸軸標題的顯隱。

      參數	說明
      標題內容	y軸軸標題的常值內容。
      位移量	y軸軸標題的位移量值，單位為px。
      文本樣式	y軸軸標題文本的字型樣式、文字粗細、字型大小和顏色。

    • 軸線：柱圖的y軸軸線的樣式，可單擊表徵圖控制y軸軸線的顯隱。

      顏色：y軸軸線的顏色。

    • 刻度標記：柱圖的y軸刻度標記的樣式，可單擊表徵圖控制y軸刻度標記的顯隱。

      顏色：y軸刻度標記的顏色。

    • 網格線：柱圖的y軸網格線的樣式，可單擊表徵圖控制y軸網格線的顯隱。

      顏色：y軸網格線的顏色。

• 系列

  • CSV資料：開啟開關，可以直接使用CSV資料檔案中的列映射和資料數列；關閉開關，系列映射配置項生效。可單擊表徵圖控制CSV資料開關的顯隱。

    參數	說明
    自動解析欄位	開啟開關，組件使用CSV資料會自動解析欄位並顯示；關閉開關，欄位不自動解析。
    僅數值型欄位	開啟開關，CSV資料只解析資料類型的欄位；關閉開關，CSV資料會自動解析所有欄位。

  • 資料數列：單擊右側的或表徵圖，添加或刪除一個資料數列。 單擊或表徵圖配置多個資料數列的排列樣式。 單擊表徵圖，即可複製當前選中資料數列配置內容並新增一個同樣配置的資料數列。

    參數	說明
    映射欄位	列名/欄位名和系列名配置項，僅在開啟CSV資料並關閉自動解析欄位配置項開關時生效。 列名/欄位名：資料數列的欄位值，可自訂。欄位為空白時，系統會將組件資料中的s欄位值作為數列欄位值進行顯示。 系列名：資料數列的系列顯示名稱，可自訂。 系列s值和系列顯示配置項，僅在隱藏CSV資料並開啟系列映射配置項開關時生效。 系列s值：資料數列的映射數值，可自訂。為空白時，系統會將組件資料中的s欄位值作為數列欄位映射值進行顯示。 系列顯示：資料數列的顯示名稱，可自訂。
    填充色	此系列下柱圖的填充顏色。

  • 系列映射：開啟開關，資料中包含系列s值時生效，可以通過映射欄位設定特定系列的顏色和名稱；關閉開關，關閉映射欄位配置項。

• 其它

  • 海量資料互動增強：柱狀圖的資料過多時可設定資料互動增強樣式，單擊表徵圖可開啟或關閉互動增強效果。

    參數	說明
    互動方式	資料互動方式，預設捲軸方式。
    方向	捲軸樣式的排列方向，包括水平方向和垂直方向。
    類型寬度	資料類目柱子的寬度。

  • 提示框：在預覽或發佈頁面，滑鼠懸浮或單擊柱圖時出現的提示框的樣式，單擊表徵圖可開啟或關閉提示框 。

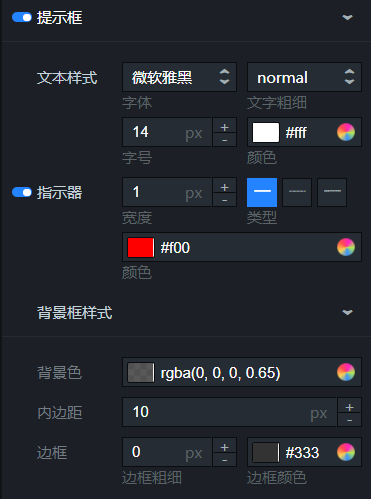

    圖 1. 提示框面板

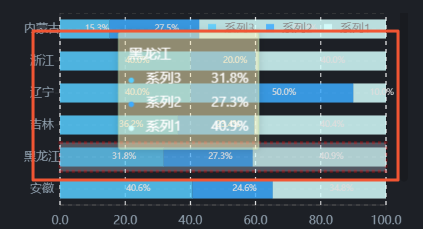

    圖 2. 提示框樣本

    參數	說明
    文本樣式	提示框中文本的樣式，包括文字字型樣式、文字粗細、字型大小和顏色。
    指標	提示指標的樣式，包括指標的寬度、線條類型和顏色。單擊表徵圖可開啟或關閉指標。
    背景框樣式	提示框的背景框樣式。 背景色：提示框的背景顏色。 內邊距：提示框的內部邊距，單位為px。 邊框 邊框粗細：提示框邊框的粗細，單位為px。 邊框顏色：提示框的邊框顏色。

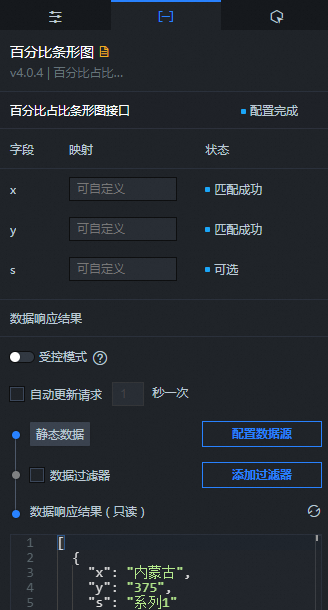

資料面板

配置欄位說明

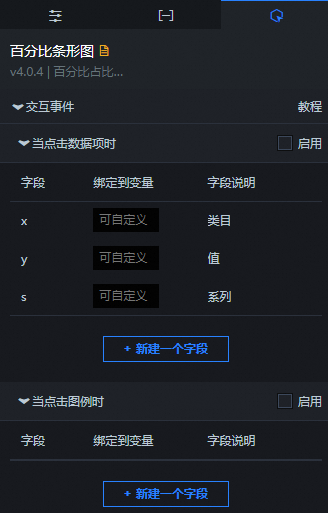

互動面板

藍圖編輯器互動配置

1. 在畫布編輯器頁面，按右鍵組件，選擇匯出到藍圖編輯器。
2. 單擊頁面左上方的表徵圖。

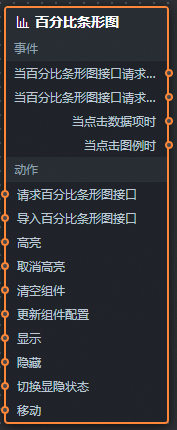

3. 在藍圖編輯器配置頁面，單擊匯入節點欄內的百分比橫條圖組件，在畫布中可以看到如下圖所示的百分比橫條圖的藍圖編輯器配置參數。

   • 事件

     事件	說明
     當百分比橫條圖介面請求完成時	資料介面請求返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料頁簽的資料響應結果地區。
     當百分比橫條圖介面請求失敗時	資料介面請求失敗時（請求失敗的情況可能是：網路問題或介面報錯等）返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料頁簽的資料響應結果地區。
     當點擊資料項目時	當單擊百分比橫條圖的柱子時拋出的事件，同時拋出該柱子對應的資料項目。
     當點擊圖例時	當單擊百分比橫條圖的圖例時拋出的事件，同時拋出該圖例對應的資料項目。

   • 動作

     動作	說明
     請求百分比橫條圖介面	重新請求服務端資料，上遊資料處理節點或圖層節點拋出的資料將作為參數。例如百分比橫條圖配置了API資料來源為https://api.test，傳到請求百分比橫條圖介面動作的資料為{ id: '1'}，則最終請求介面為https://api.test?id=1。
     匯入百分比橫條圖介面	按組件繪製格式處理資料後，匯入組件，重新繪製。不需要重新請求服務端資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料頁簽的資料響應結果地區。
     高亮	高亮資料項目對應的元素。參考資料樣本如下。 { data: { x: '上海' //可列舉多個高亮條件，類似filter。 }, options: { style: { fill: 'red' }, selectMode: 'single', cancelHighlightFirst: true } }
     取消高亮	取消資料項目對應元素的高亮。參考資料樣本如下。 { data: { x: '上海' }, options: { mode: 'single' // 當為single時，多個資料項目命中時，只取消一個高亮；當為multiple時，多個資料項目命中時，取消所有高亮。 } }
     清空組件	清空組件資料，不需要參數。
     更新群組件配置	動態更新組件的樣式配置。需要先在組件的配置面板中，單擊複製配置到剪貼簿，擷取組件配置資料。再根據需要在藍圖編輯器配置頁面的資料處理節點中更改對應樣式的欄位值。
     顯示	顯示組件，不需要參數。
     隱藏	隱藏組件，不需要參數。
     切換顯隱狀態	切換組件顯示或者隱藏。參考資料樣本如下。 { // 顯示為true，隱藏為false。 "status": true, // 顯示動畫。 "animationIn": { // 動畫方式，可選fade，不填無動畫。 "animationType": "fade", // 顯示延時，單位為ms。 "animationDuration": 1000, // 顯示動畫函數，可選linear|easeInOutQuad|easeInOutExpo。 "animationEasing": "linear" }, // 隱藏動畫。 "animationOut": { // 動畫方式，可選fade，不填無動畫。 "animationType": "fade", // 隱藏延時，單位為ms。 "animationDuration": 1000, // 隱藏動畫函數，可選linear|easeInOutQuad|easeInOutExpo。 "animationEasing": "linear" } }
     移動	將組件移動到指定位置。參考資料樣本如下。 { // 移動方式。絕對位置：to，相對定位：by。預設值：to。 "positionType": "to", // 指定位置。x座標，y座標。 "attr": { "x": 0, "y": 0 }, // 動畫方式。 "animation": { "enable": false, // 動畫延時。 "animationDuration": 1000, // 動畫曲線。可選值為：linear|easeInOutQuad|easeInOutExpo。 "animationEasing": "linear" } }
