DataV：等值面層（v1.x版本）

配置

• 搜尋配置：單擊配置面板右上方的搜尋配置，可在搜尋配置面板中輸入您需要搜尋的配置項名稱，快速定位到該配置項，系統支援模糊比對。詳情請參見搜尋資產配置。

• 透明度：等值面層的透明度。

• 像元大小：柵格地區圖每個格子的像素大小，範圍為1～10。像元越小，等值面層越清晰，渲染時間越長；像元越大，等值面層越模糊，渲染時間越短。

• 權重：插值點對周圍點的影響，範圍為0.5～3。權重越大影響越大，渲染效果越好，但渲染時間越長。

• 渲染方式：等值面層的渲染方式，系統提供線性渲染和分段渲染兩種方式。

  • 線性渲染

    • 最小顏色：value值最小的插值點的顏色，請參見顏色選取器說明進行修改。

    • 中間顏色：value值處於最大值和最小值之間時，對應插值點的顏色。

    • 最大顏色：value值最大的插值點的顏色。

    • 中斷值：線性渲染的中斷值。DataV會根據您設定的中斷值，結合value值的區間，得到中間的value值對應的插值點，這個點的顏色就是您設定的中間顏色。

      說明

      僅當渲染方式為線性渲染時，中斷值配置項才有效。

    • 分類數目：插值點的分類個數。DataV會根據您設定的分類數目，結合value值的區間，將插值點分成多個類別，每種類別對應不同的顏色。分類數目越多，插值效果越好，但渲染時間越長。

  • 分段渲染

    • 預設顏色：插值點的預設顏色。當插值點的value值不在您所設定的分段區間時，使用此預設顏色。

    • 分段設色：單擊右側的或表徵圖，添加或刪除一個分段。單擊或表徵圖配置多個分段的排列樣式。

      • 分段區間：分段的區間值。您可以根據資料中插值點的value值區間進行調整。

      • 分段顏色：value值在您所設定的分段區間內的插值點的顏色。

資料

• 地理邊界geojson資料介面

  查看樣本JSON代碼。

  地理邊界geojson資料介面定義了需要渲染的插值點的範圍。例如上圖中，地理邊界資料定義了整個帶顏色地區的中國地圖。

• 插值點資料介面

  查看上圖中的樣本JSON代碼。

  表 1. 欄位說明

  欄位	說明
  lng	插值點的經度
  lat	插值點的緯度
  value	插值點的value值。DataV會根據value值，結合配置面板中的渲染配置項，調整等值面層的渲染效果。

  表 2. 配置項說明

  配置項	說明
  受控模式	開啟開關，資產初始化狀態下不請求資料，僅通過回調ID或藍圖編輯器配置的方法發起請求資料；關閉開關，可以使用自動更新請求資料。開關預設為關閉狀態。
  自動更新請求	選中後可以設定動態輪詢，還可以手動輸入輪詢的時間頻次。取消選中後則不會自動更新，需要手動重新整理頁面，或通過藍圖編輯器和回調ID事件來觸發請求更新資料。
  資料來源	單擊配置資料來源，可在設定資料來源面板中修改資料來源類型和資料查詢代碼、預覽資料來源返回結果以及查看資料響應結果，詳情請參見配置資產資料。
  資料過濾器	資料過濾器提供資料結構轉換、篩選和一些簡單的計算功能。單擊添加過濾器，可在設定資料來源面板配置資料過濾器指令碼，詳情請參見過濾器使用說明。
  資料響應結果	展示資料請求的響應結果。當資料來源發生改變時，可單擊右側的表徵圖，即時查看資料響應結果。

互動

此組件沒有互動事件。

藍圖編輯器互動配置

1. 在畫布編輯器頁面，單擊基礎平面地圖子組件管理列表中等值面層右側的表徵圖。

2. 單擊頁面左上方的表徵圖。

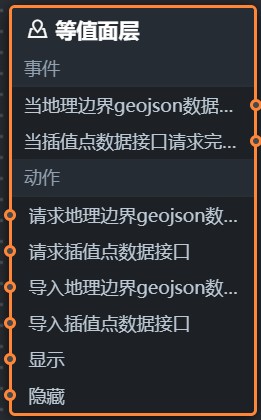

3. 在藍圖編輯器配置頁面，單擊匯入節點欄內的等值面層組件，在畫布中可以看到如下圖所示的等值面層的藍圖編輯器配置參數。

   • 事件

     事件	說明
     當地理邊界geojson資料介面請求完成時	地理邊界geojson資料介面請求返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料請參見上文的資料樣本。
     當插值點資料介面請求完成時	插值點資料介面請求返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料請參見上文的資料樣本。

   • 動作

     動作	說明
     請求地理邊界geojson資料介面	重新請求服務端資料，上遊資料處理節點或圖層節點拋出的資料將作為參數。例如等值面層配置了API資料來源為http://api.test，傳到請求地理邊界geojson資料介面動作的資料為{ id: '1'}，則最終請求介面為http://api.test?id=1。
     請求插值點資料介面	重新請求服務端資料，上遊資料處理節點或圖層節點拋出的資料將作為參數。例如等值面層配置了API資料來源為http://api.test，傳到請求插值點資料介面動作的資料為{ id: '1'}，則最終請求介面為htp://api.test?id=1。
     匯入地理邊界geojson資料介面	按組件繪製格式處理資料後，匯入組件，重新繪製。不需要重新請求服務端資料。具體資料請參見上文的資料樣本。
     匯入插值點資料介面	按組件繪製格式處理資料後，匯入組件，重新繪製。不需要重新請求服務端資料。具體資料請參見上文的資料樣本。
     顯示	顯示組件，不需要參數。
     隱藏	隱藏組件，不需要參數。
