Cloud Firewall：【公測】TLS檢查

步驟一：TLS檢測策略配置

在TLS检查功能頁列表上方單擊创建TLS检查策略按鈕，右側彈出创建TLS检查策略抽屜視窗。

1. 關聯證書。

   配置項	說明
   策略名稱	填寫便於識別的TLS檢查策略名稱稱。
   关联TLS证书	選擇一個已經建立的認證。 說明 首次建立策略時，認證選擇下拉框中將顯示申请试用证书選項。單擊該選項可自動建立測試認證，用於快速體驗 TLS 檢查功能。試用認證僅可使用一次；在生產環境中，請購買並啟用自有認證。 當前僅支援 PCA 憑證，且須滿足以下要求：  認證用途必須選擇“企業對內使用”；  不支援國密演算法認證；  若使用 RSA 私密金鑰演算法，密鑰長度不得小於 2048 位；  ECC私密金鑰演算法請選擇256。 若無可選認證，可單擊购买证书跳轉至認證管理主控台進行操作。購買時仍需確保 PCA 憑證用途設定為“企業對內使用”。有關 PCA 憑證的詳細資料，請見什麼是PCA認證。
   證書有效期	選擇認證後，系統將顯示其有效期間。當有效期間不足一年時，系統將強制提醒。建議定期檢查認證，確保其剩餘有效期間不少於一年。
   描述	輸入策略的描述。

   填寫所有配置項後單擊下一步可進入配置檢查範圍步驟，注意此步驟完成後策略已經建立並儲存。

2. 配置檢查範圍。

   重要

   • 所有檢查範圍規格上限數為20000。

   • 單條TLS檢查策略佔用規格數：該條策略中所有檢查範圍所佔規格之和。

   • 單條檢查範圍佔用規格數 = 源IP個數 * 源連接埠段個數 * 目的IP個數 * 目的連接埠段個數。

   配置項	說明
   协议类型	當前僅支援TCP協議。
   源IP	請選擇需檢查的出向流量目標主機 IP 位址，支援多選，最多可選擇 1000 個。 說明 支援的資產類型：ECS EIP、ECS 公網IP、NAT EIP、EIP、ENI EIP。
   源端口	選中資產的檢查連接埠，格式為開始連接埠/結束連接埠，連接埠取值0-65535，多個連接埠範圍之間用英文逗號分割，最多支援100個範圍對象。 說明 所有連接埠均以範圍形式表示，即使只有一個連接埠。比如：8080/8080，表示僅檢查8080連接埠。 檢查所有連接埠請使用0/65535。
   目的IP	源IP資產訪問目的服務的IP。 說明 需使用標準掩碼格式的IPv4地址或位址區段，如：192.0.2.0/24,8.8.8.8/32。 可輸入多個IP位址區段，每個IP地址對象用英文逗號隔開， 最多可以支援100個IP對象。 如需表示所有地址，請使用0.0.0.0/0。
   目的端口	源IP資產訪問目的服務的連接埠，格式為開始連接埠/結束連接埠，連接埠取值範圍0-65535。多個連接埠範圍之間用英文逗號分割，最多支援100個範圍對象。
   描述	填寫檢查範圍的描述。
   其他動作	儲存：單擊加密流量檢查範圍摺疊框下方的保存按鈕，可直接儲存檢查範圍，不需要點擊下一步。儲存成功後，摺疊框右上方會提示已保存。 增加：單擊增加一组检查范围，可新增檢查範圍，一條策略中最多增加10組檢查範圍。 刪除：單擊加密流量檢查範圍摺疊框右上方的，確認後可刪除當前檢查範圍。刪除與儲存相同，確認後直接刪除，不需要點擊下一步，請謹慎操作資料。

   填寫所有配置項後單擊下一步完成策略配置。

3. 檢查策略資訊。

   策略配置完成後會顯示配置的策略和檢查範圍的詳細資料。資訊中展示的策略ID會展示在日誌中。

步驟二：TLS認證安裝

建立TLS檢查策略後需要將關聯的認證安裝到對應檢查的資產主機上。

1. 下載認證。



   在TLS檢查策略配置列表中，找到建立好的策略，在右側操作列中單擊證書下載，將認證下載到本地並解壓得到認證檔案（.crt尾碼）。

2. 登入選擇的源IP主機。

   登入建立加密流量檢查範圍時選擇的源IP主機。並將認證上傳至主機任意目錄。以ECS執行個體為例，檔案上傳操作，請參見選擇傳輸檔案的方式。

3. 安裝認證。

   切換到認證上傳的目錄，將認證拷貝到對應系統的信任目錄，並執行更新命令，不同作業系統步驟如下：

   說明

   • 如果TLS策略中關聯了子CA認證，需要根CA和子CA同時安裝。

   • 以下樣本只是針對信任目錄為系統信任目錄的情境，如果業務的認證信任目錄是其他的情境，需要根據實際情況安裝到信任庫中。

   CentOS/Alibaba Cloud Linux/Anolis/Redhat

   1. 拷貝認證檔案：cp <認證檔案名稱> /etc/pki/ca-trust/source/anchors/

   2. 更新認證：sudo update-ca-trust

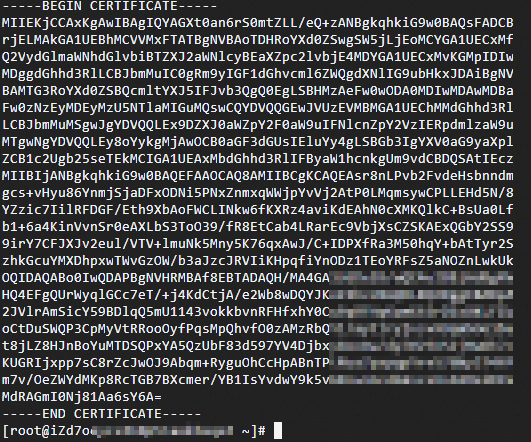

   3. 查看更新後的認證：cat /etc/ssl/certs/ca-bundle.crt

      出現認證內容即代表認證安裝成功。



   Ubuntu

   1. 拷貝認證檔案：cp <認證檔案名稱> /usr/local/share/ca-certificates/

   2. 更新認證：sudo update-ca-certificates

   3. 查看更新後的認證：cat /etc/ssl/certs/ca-certificates.crt

      出現認證內容即代表認證安裝成功。



   Windows

   重要

   • 對於引用的是子CA(中間CA)的情境，Windows原生的Cert Manager安裝的時候，不會將一個檔案中包含多個CA憑證鏈結的內容一次性安裝，只會安裝第一個CA內容。對於此種情境，需要手動將每個CA內容（-----BEGIN CERTIFICATE----- 塊）拆分成多個檔案，然後逐個安裝。

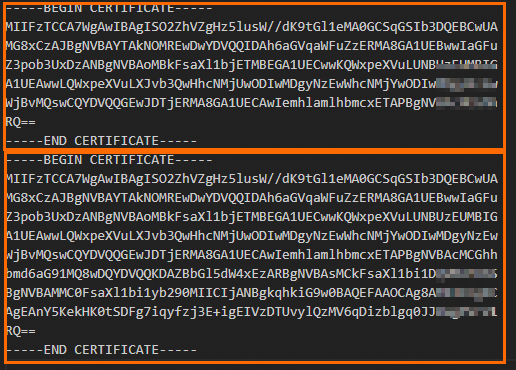

   • 拆分認證，將下載解壓後的認證檔案使用文字編輯器開啟，將認證中的-----BEGIN CERTIFICATE-----~-----END CERTIFICATE-----塊內容，剪下到建立檔案中，並將檔案更名為.crt結尾即可。



     拆分後：

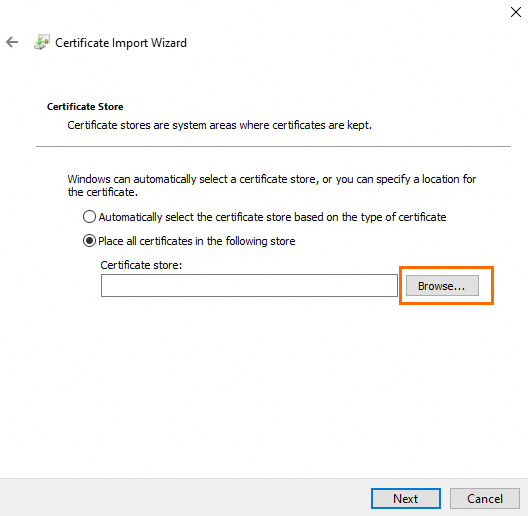

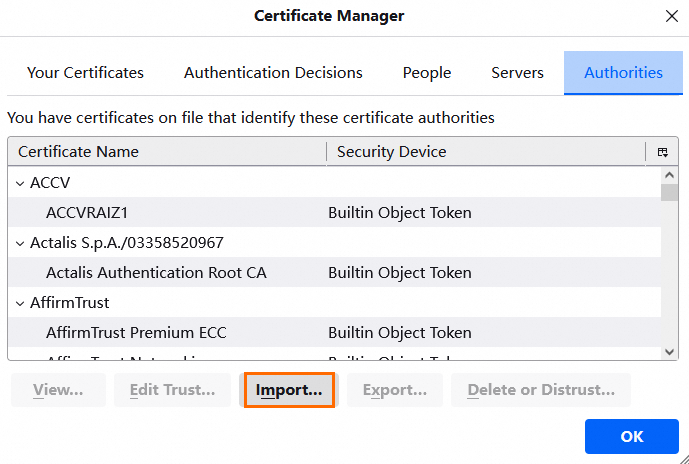

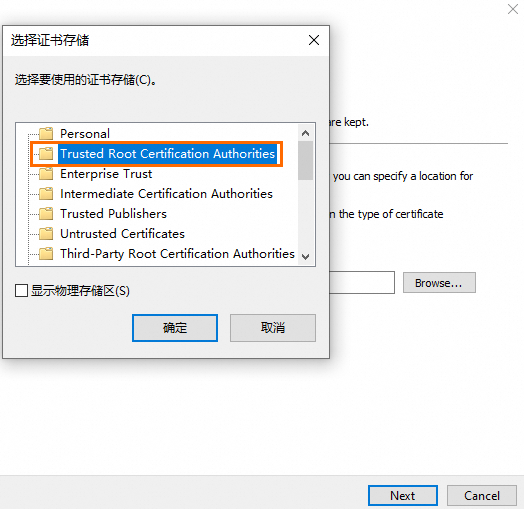

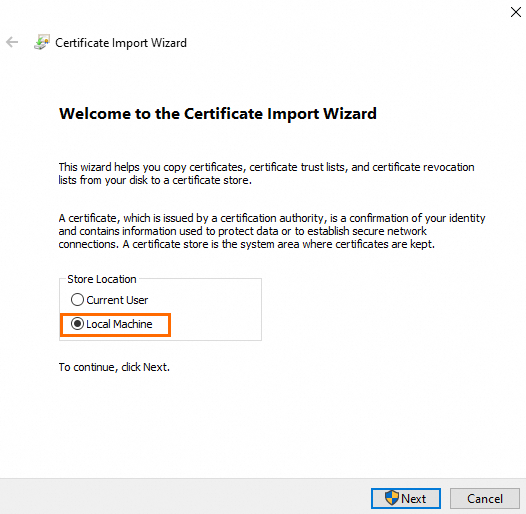

   1. 安裝認證：按右鍵認證檔案，在快顯功能表中單擊安裝認證，按下列步驟安裝：

      1	2	3

      完成上述步驟後點擊下一步完成認證匯入。

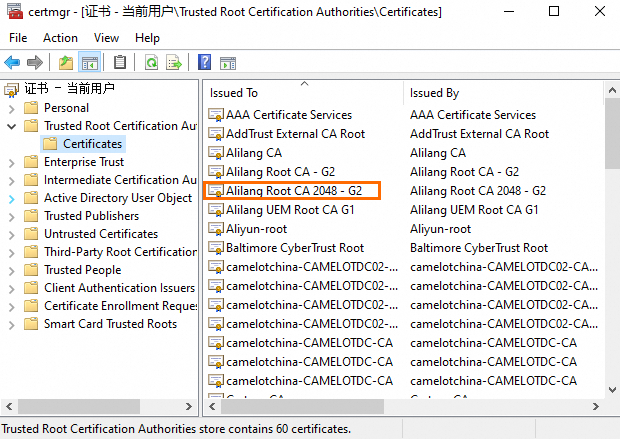

   2. 查看認證：cmd命令列中輸入certmgr.msc開啟Cert Manager。



   SUSE

   1. 拷貝認證檔案：cp <認證檔案名稱> /etc/pki/trust/anchors

   2. 更新認證：sudo c_rehash .

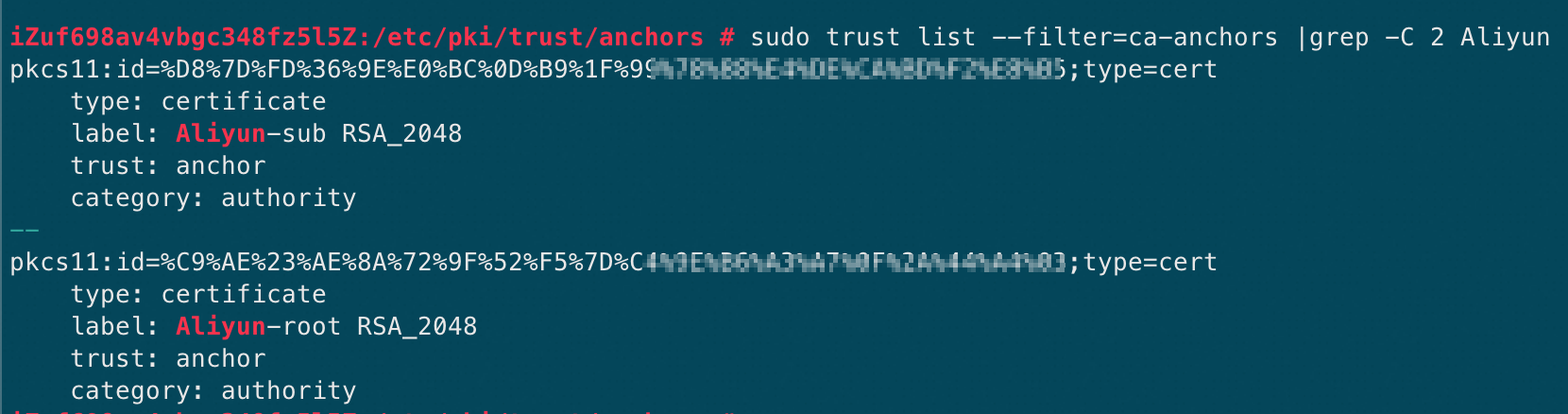

   3. 查看更新後的認證：sudo trust list --filter=ca-anchors |grep -C 2 <認證CN>

      出現認證資訊即代表認證安裝成功。



   Fedora /Fedora CoreOS

   1. 拷貝認證檔案：sudo cp <認證檔案名稱> /etc/pki/ca-trust/source/anchors/

   2. 更新認證：sudo update-ca-trust extract

   3. 查看更新後的認證：sudo trust list --filter=ca-anchors |grep -C 2 <認證CN>

      出現認證資訊即代表認證安裝成功。



   Container Service Kubernetes 版 ACK

   當出向流量源自阿里雲 ACK 叢集中的 Pod 時，由於容器運行環境與宿主機隔離，須在 Pod 內安裝 PCA 憑證。若節點自身也發起 HTTPS 請求（例如拉取公網鏡像），則還需在節點上安裝該認證。

   說明

   • 以下步驟適用於 Alibaba Cloud Linux 3.2104 LTS 64 位元容器最佳化版作業系統，僅供參考。您應根據實際使用的作業系統及業務需求，相應調整相關命令。

   • 以下部分命令涉及對資源進行重啟操作，為避免對業務造成影響，建議在業務低峰期進行。

   為節點安裝認證

   登入至每個節點，執行如下命令。

   1. 拷貝認證檔案：cp <認證檔案名稱> /etc/pki/ca-trust/source/anchors/

   2. 更新認證：sudo update-ca-trust

   3. 查看更新後的認證：cat /etc/ssl/certs/ca-bundle.crt

      出現認證內容即代表認證安裝成功。

   4. 重啟Container Service使其生效：sudo systemctl restart containerd。

   為容器組Pod安裝認證

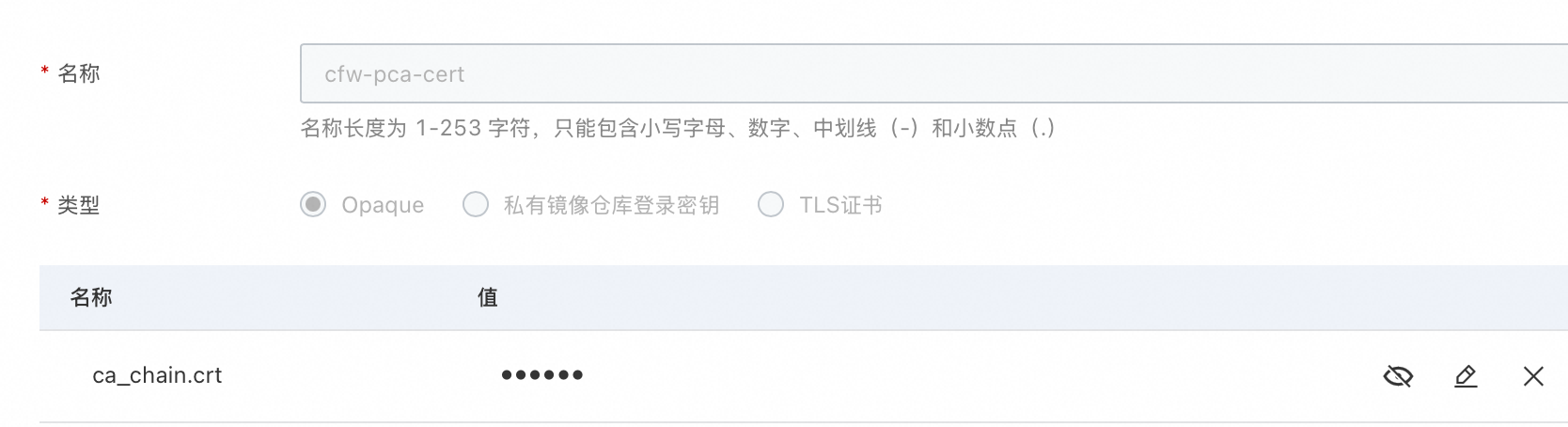

   1. 在目的地組群控制台建立保密字典Secret，樣本配置如下。其中密鑰值為認證檔案的內容。具體建立操作，請參見管理保密字典。也可以通過如下kubectl命令建立Secret，實現相同效果，需要將命令中的ca_chain.crt替換為實際的認證檔案名稱。

      kubectl create secret generic cfw-pca-cert \
        --from-file=ca_chain.crt=./ca_chain.crt \
        -n default

   2. 以Deployment為例，在其YAML檔案中添加如下內容：

      1. 定位至spec.template.spec.containers欄位，添加以下內容以掛載認證並更新信任庫，其中secretName為上一步建立的 Secret：cfw-pca-cert。

         volumes:
                 - name: custom-ca-volume
                   secret:
                     secretName: cfw-pca-cert
         volumeMounts:
                 - name: custom-ca-volume
                   mountPath: /etc/ssl/custom
                   readOnly: true

      2. 繼續在spec.template.spec.containers欄位下，添加啟動命令。

         說明

         以下樣本基於 CentOS 容器系統，僅供參考。請根據實際使用的作業系統及業務需求，相應調整相關命令。

         command:
                   - "/bin/sh"
                   - "-c"
                   - |
                     # 1. 安裝 curl
                     echo "Installing curl......"
                     yum install -y curl

                     # 2. 驗證認證掛載，此處的ca_chain.crt需替換為實際認證檔案名稱
                     if [ ! -f /etc/ssl/custom/ca_chain.crt ]; then
                       echo "ERROR: Certificate file not found!"
                       exit 1
                     fi

                     # 3. 按 CentOS 步驟注入認證
                     echo "Copying certificate to anchors directory..."
                     cp /etc/ssl/custom/ca_chain.crt /etc/pki/ca-trust/source/anchors/

                     echo "Updating CA trust store..."
                     update-ca-trust

                     # 4. 保持 Pod 運行
                     echo "Pod ready for manual testing. Use 'kubectl exec' to test further."
                     sleep infinity

步驟三：開啟檢查和查詢流量日誌

1. 對應資產主機認證安裝完成後，即可開啟策略檢查。

   重要

   開啟TLS檢查時，建立串連約1分鐘後開始生效保護，存量長串連不會生效且不會保護。

   對已開啟保護且開啟TLS檢查的EIP，當關閉TLS檢查時，長串連會中斷，停機時間取決於業務重連時間長度。

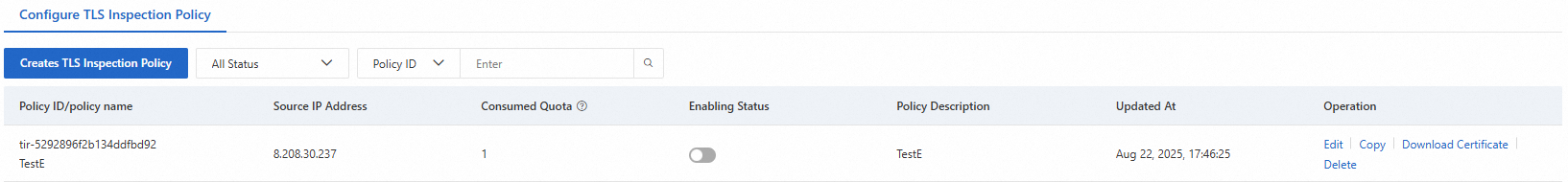

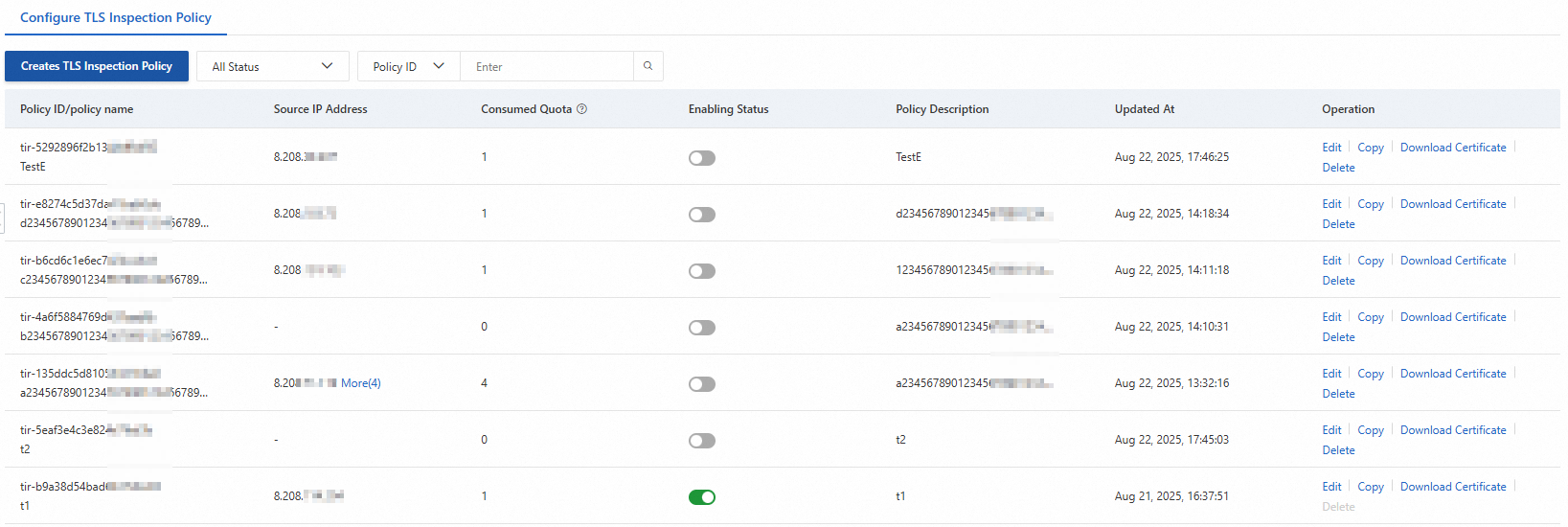

   在TLS检查功能頁可以查看已經建立成功的策略列表，單擊啟用狀態開關即可啟用TLS檢查策略。開啟後Cloud Firewall可根據配置檢測出向流量的加密內容。

   說明

   策略只有未啟用狀態才能刪除。

2. 查詢流量日誌。

   檢查主機產生流量後，在Cloud Firewall控制台左側導覽列，選擇日志监控 > 日誌審計。

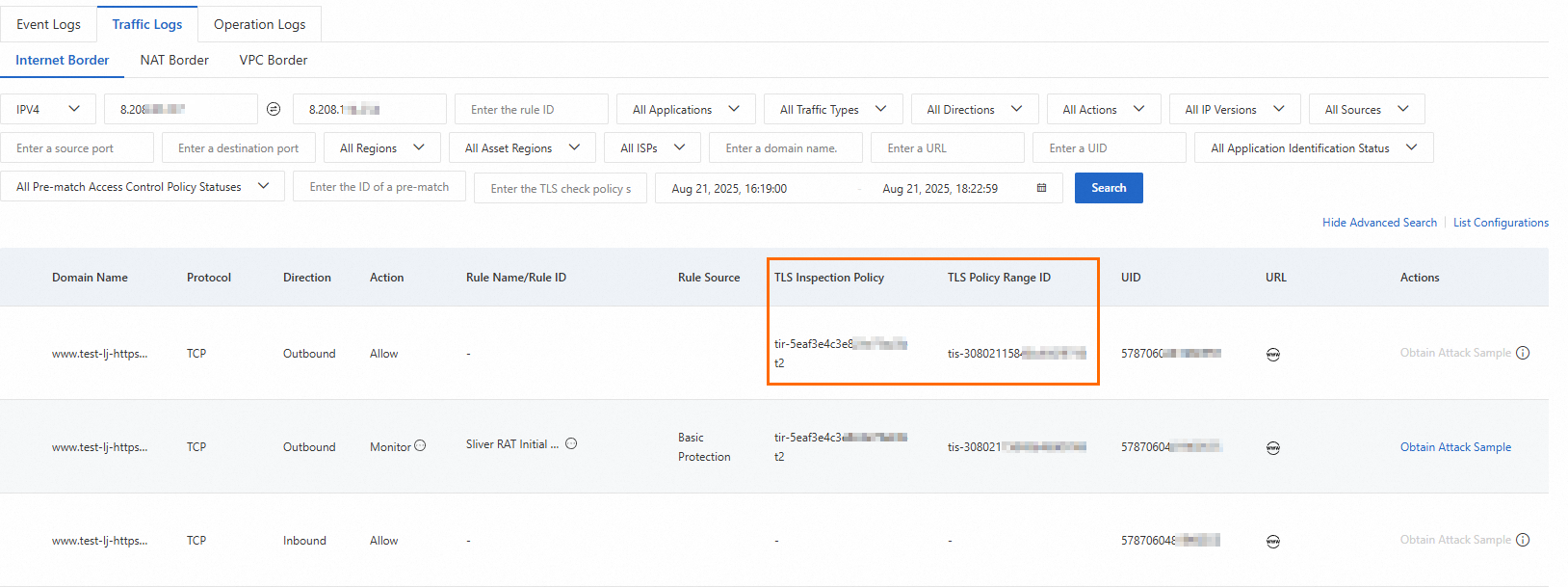

   在流量日誌 > 互聯網邊界防火牆頁簽可查詢到對應主機產生的流量，其中包含了命中的TLS檢查策略和範圍。

   日誌中會顯示策略和檢查範圍的ID。
