雲串連網CCN（Cloud Connect Network）頻寬複用功能可以實現雲串連網轉寄路由器TR（Transit Router）執行個體和同地區下地區轉寄路由器執行個體即時共用一個跨地區串連頻寬，避免跨地區串連頻寬手動變更配置的繁瑣操作，提高頻寬使用的靈活性。

功能介紹


單擊此處按需查看本文涉及的名詞介紹

地區轉寄路由器

指在非雲串連網地區建立的轉寄路由器。

例如在華東1（杭州）地區建立的轉寄路由器或在新加坡地區建立的轉寄路由器。

雲串連網轉寄路由器

指在雲串連網地區建立的轉寄路由器。

例如在中國內地雲串連網地區建立的轉寄路由器或在新加坡雲串連網地區建立的轉寄路由器。

同地區和跨地區

指轉寄路由器所屬的地區與雲串連網轉寄路由器所屬的雲串連網是否在同一個地區。如果在同一個地區，則為同地區；如果不在同一個地區，則為跨地區。

雲串連網是一個地區概念，雲串連網的一個地區對應雲企業網下的多個地區。雲串連網地區和雲企業網地區對應關係，請參見雲串連網地區和雲企業網地區對應關係。

例如中國內地雲串連網對應雲企業網下的華東1（杭州）、華南1（深圳）等地區，則華東1（杭州）轉寄路由器和中國內地雲串連網轉寄路由器為同地區，中國內地雲串連網轉寄路由器和新加坡轉寄路由器為跨地區。

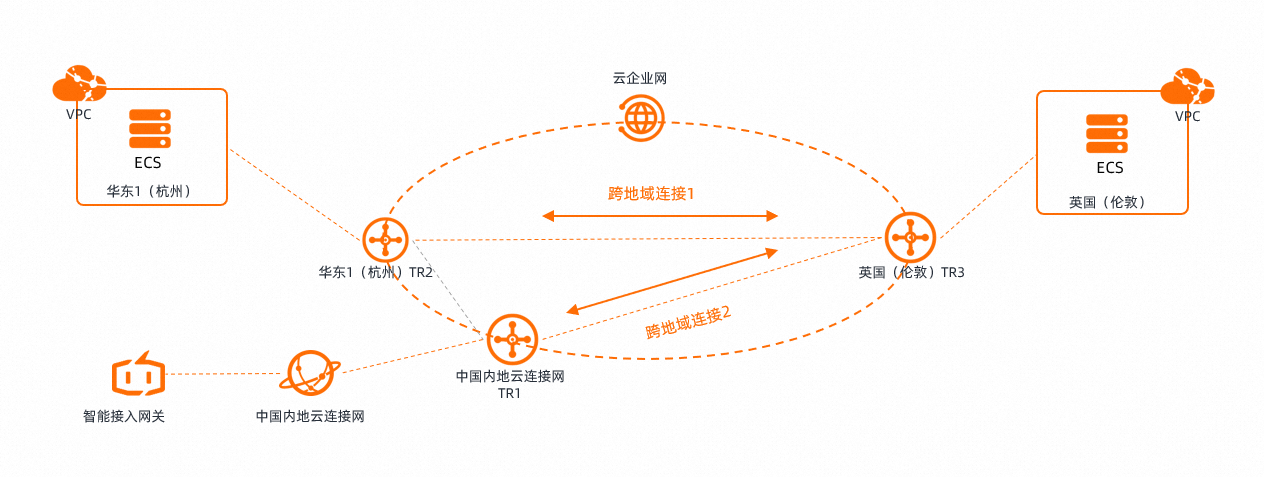

在跨地區互連的情境中，如果雲串連網轉寄路由器（上圖TR1）和同地區地區轉寄路由器（上圖TR2）需要同時和跨地區轉寄路由器（上圖TR3）互連，正常情況下，您需要在雲串連網轉寄路由器TR1和跨地區轉寄路由器TR3之間、地區轉寄路由器TR2和跨地區轉寄路由器TR3之間分別建立跨地區串連（如上圖跨地區串連1和跨地區串連2）。由於跨地區訪問的流量變化較大，不能很好地預測兩個跨地區串連的網路流量，無法靈活調配跨地區串連的頻寬，可能會導致因跨地區串連變更配置不及時而造成網路擁堵的情況。

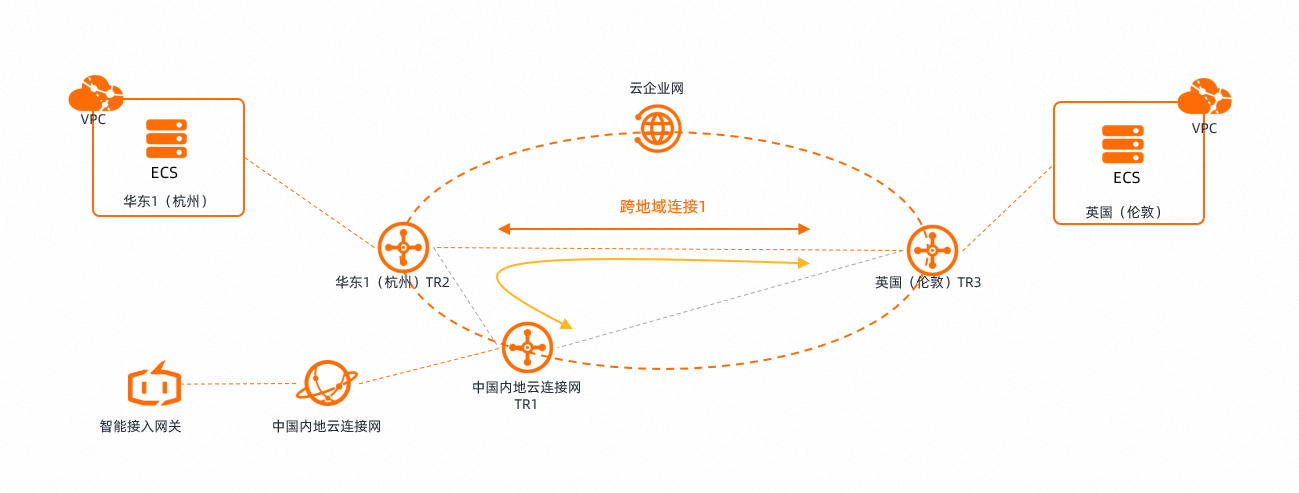

通過雲串連網頻寬複用功能，您無需在雲串連網轉寄路由器TR1和跨地區轉寄路由器TR3之間配置跨地區頻寬（即無需為跨地區串連2配置跨地區頻寬），可以通過地區轉寄路由器TR2和跨地區轉寄路由器TR3之間的跨地區頻寬（即跨地區串連1的頻寬）傳輸雲串連網轉寄路由器TR1下的跨地區流量。

說明

雲串連網轉寄路由器可以與同地區下對應的地區轉寄路由器直接互連，無需設定跨地區頻寬；雲串連網轉寄路由器和跨地區的轉寄路由器互連需要設定跨地區頻寬。
例如中國內地雲串連網轉寄路由器與華東1（杭州）地區轉寄路由器可以直接互連，無需跨地區頻寬；中國內地雲串連網轉寄路由器與英國（倫敦）轉寄路由器互連，需要跨地區頻寬。
雲串連網轉寄路由器與同地區下地區轉寄路由器之間的跨地區頻寬取決於雲串連網執行個體綁定的Smart Access Gateway執行個體的頻寬。


常見應用情境

下文列舉了常見的雲串連網頻寬複用情境。

單雲串連網轉寄路由器頻寬複用

請參見上文功能介紹部分描述的情境。

多雲串連網轉寄路由器頻寬複用

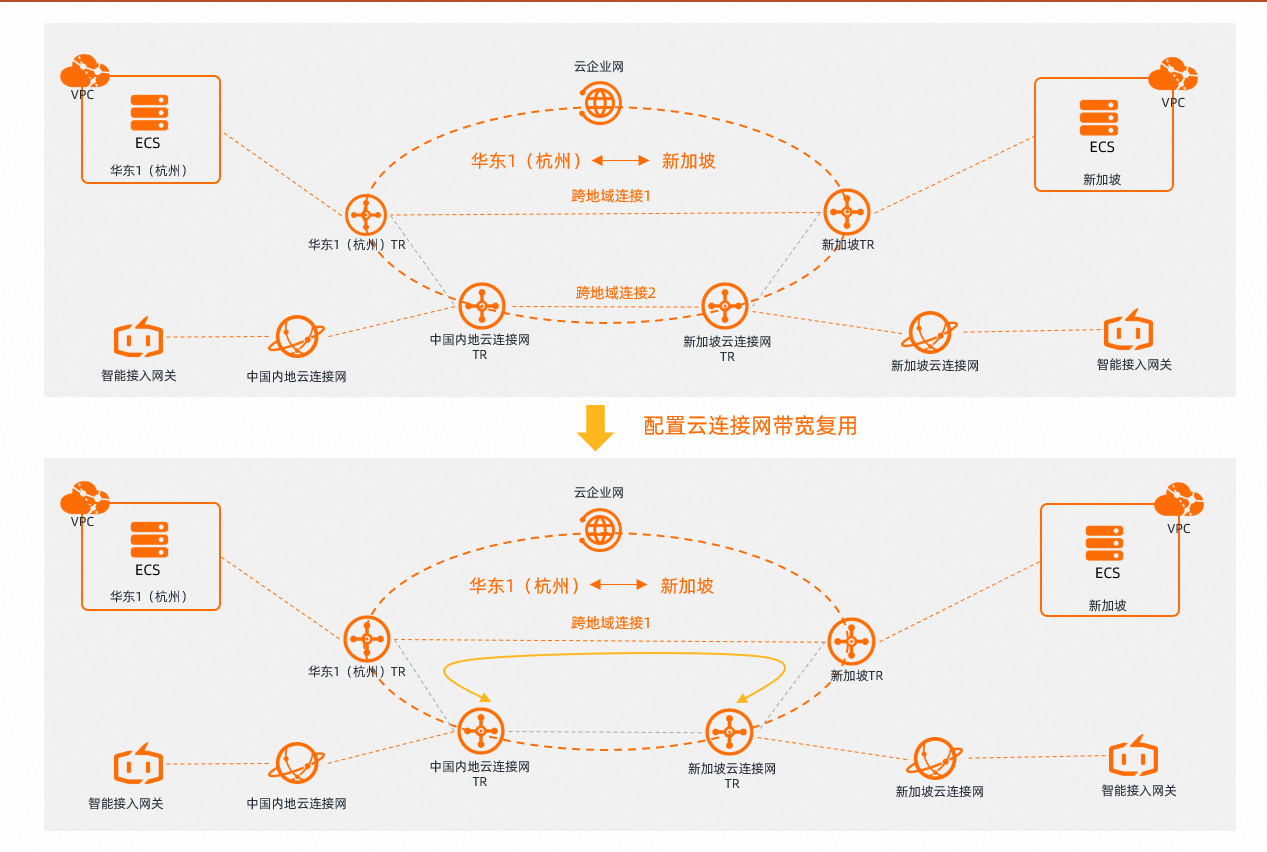

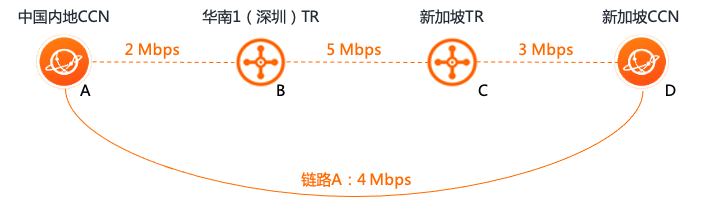

如下圖，在中國內地雲串連網和新加坡雲串連網互連的過程中，均可以使用頻寬複用功能。

使用限制

雲串連網頻寬複用功能預設不開放，如需使用，請申請。
僅雲串連網轉寄路由器涉及的跨地區串連才支援配置雲串連網頻寬複用功能。
- 如果和雲串連網轉寄路由器同地區的地區轉寄路由器是企業版轉寄路由器，則您需要在雲串連網轉寄路由器和地區轉寄路由器之間建立跨地區串連，雲串連網轉寄路由器和同地區地區轉寄路由器之間才能互連，建立跨地區串連時無需配置跨地區頻寬。
- 如果和雲串連網轉寄路由器同地區的地區轉寄路由器是基礎版轉寄路由器，則雲串連網轉寄路由器和地區轉寄路由器之間無需建立跨地區串連，雲串連網轉寄路由器和同地區的地區轉寄路由器之間預設互連。

情境樣本

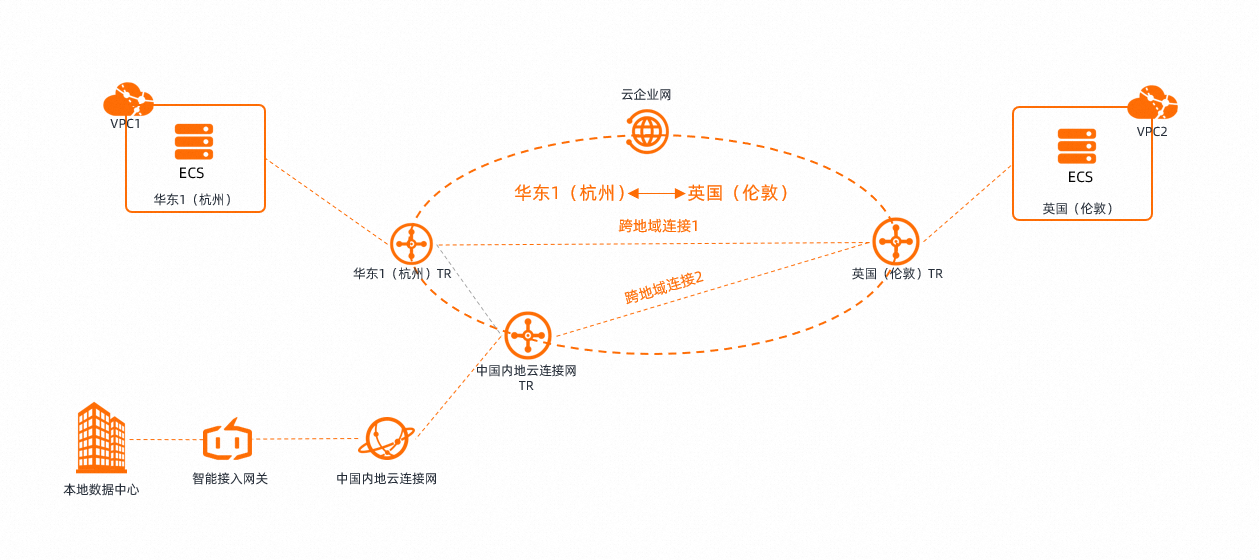

本文以上圖情境為例，介紹雲串連網頻寬複用的配置流程。某企業在阿里雲華東1（杭州）地區、英國（倫敦）地區分別擁有一個VPC，在中國內地擁有一個本機資料中心，企業已通過相關配置實現了三個地區的相互連信。

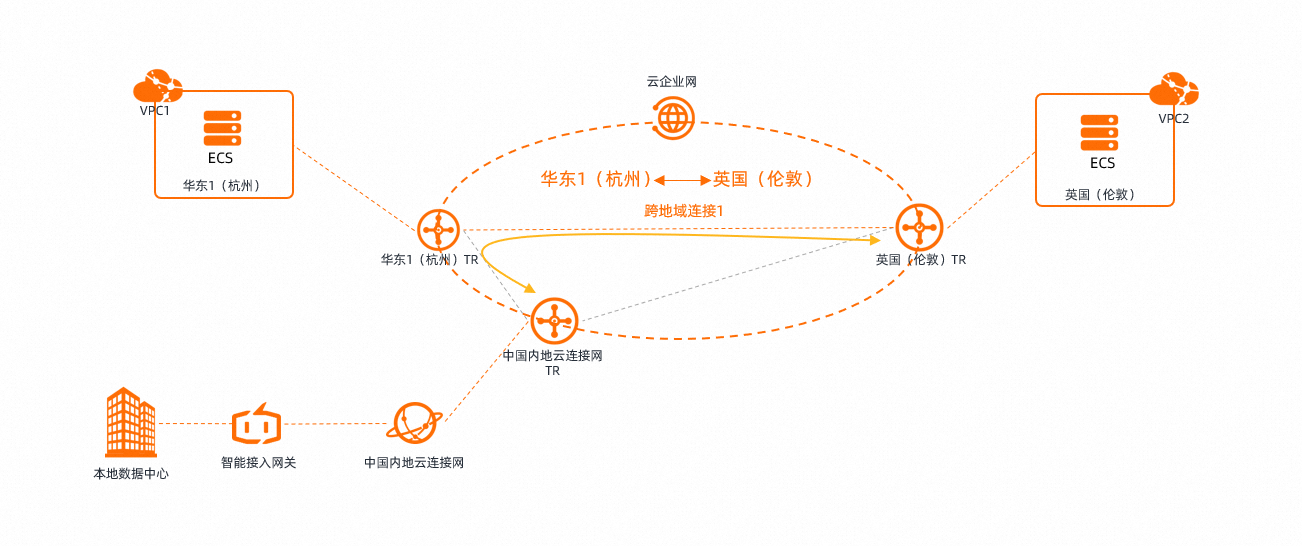

在網路互連的過程中，由於VPC1和VPC2之間、本機資料中心和VPC2之間的訪問流量波動較大，企業需要經常變更跨地區串連1和跨地區串連2的頻寬，以確保跨地區流量可以正常傳輸。變更跨地區串連1和跨地區串連2頻寬的工作比較繁瑣且無法提前預測，為確保流量可以正常傳輸，企業希望通過雲串連網頻寬複用功能使本機資料中心和VPC2之間的流量也通過跨地區串連1傳輸，然後增加跨地區串連1的頻寬，這樣可以無需再頻繁變更跨地區串連的頻寬，減少網路營運工作。

前提條件

在使用雲串連網頻寬複用功能前，請確保待互連的轉寄路由器之間已經建立了跨地區串連。具體操作，請參見跨地區串連。

如上圖情境所示：

需在華東1（杭州）轉寄路由器與英國（倫敦）轉寄路由器之間、中國內地雲串連網轉寄路由器與英國（倫敦）轉寄路由器之間分別建立跨地區串連（即跨地區串連1和跨地區串連2）。
如果華東1（杭州）地區的轉寄路由器為企業版，則需確保中國內地雲串連網轉寄路由器和華東1（杭州）轉寄路由器之間已建立了跨地區串連，否則配置雲串連網頻寬複用功能後，中國內地雲串連網轉寄路由器的跨地區流量無法通過跨地區串連1傳輸。
如果華東1（杭州）地區的轉寄路由器為基礎版，則中國內地雲串連網轉寄路由器和華東1（杭州）轉寄路由器之間無需建立跨地區串連。

操作步驟

登入雲企業網管理主控台。
在雲企業網執行個體頁面，單擊目標雲企業網執行個體ID。
基本信息>转发路由器頁簽，單擊需要配置頻寬複用的雲串連網轉寄路由器ID。
在轉寄路由器詳情頁面，單擊跨地域连接管理頁簽。
找到目標跨地區串連，在操作列單擊配置頻寬複用。

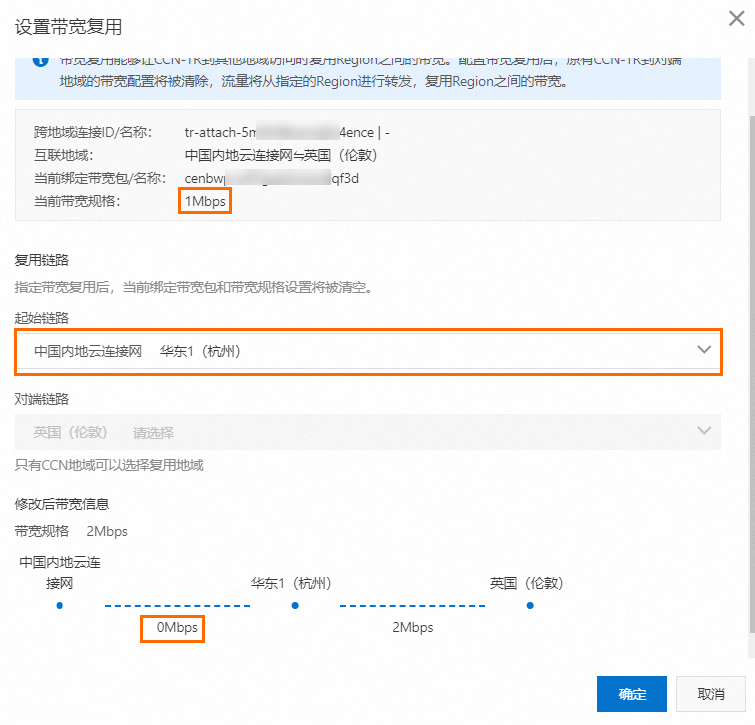

在设置宽带复用對話方塊，選擇起始链路，然後單擊確定。
執行結果
配置完成後，中國內地雲串連網與英國（倫敦）之間的跨地區頻寬將降低為0 Mbps，中國內地雲串連網訪問英國（倫敦）的流量將通過華東1（杭州）地區傳輸。

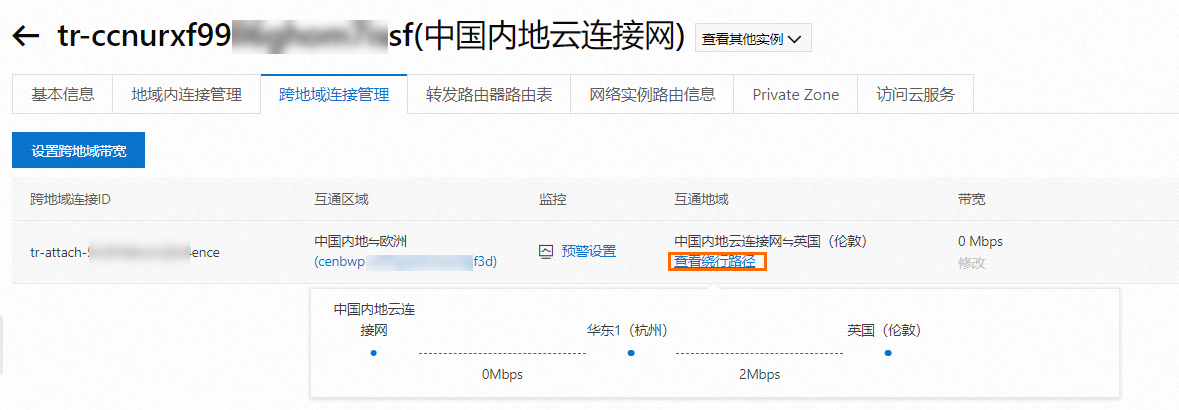

在雲串連網轉寄路由器的跨地域连接管理頁簽，在跨地區串連互通地域列單擊查看繞行路徑，可查看雲串連網轉寄路由器的繞行路徑以及跨地區頻寬值。
