Cloud Enterprise Network：將使用對等串連的VPC遷移到雲企業網

遷移說明

遷移的核心是通過配置路由條目，將VPC之間的互訪流量從對等串連引導至轉寄路由器。分為3步：

1. 建立1個雲企業網執行個體：推薦您使用情境化建立方式，它將完成如下操作：

   1. 自動在VPC所屬的地區建立轉寄路由器（下文簡稱TR）。

   2. 自動建立VPC串連，將每個VPC串連到TR。如果是跨地區情境，還會自動在TR之間建立跨地區串連。

   3. 自動開啟路由學習（TR自動學習VPC的系統路由條目）和路由同步（TR將自身路由表的路由條目傳播到VPC）。

   說明

   在TR支援多個可用性區域的地區，VPC需在這些可用性區域中擁有至少2個交換器執行個體，且交換器執行個體需位於不同的可用性區域。如果不符合條件，請先建立交換器。

2. 配置路由條目：確保TR路由表和VPC路由表的路由條目正常生效後，刪除對等串連的路由條目。

   1. 如果VPC執行個體的路由表中存在指向ECS執行個體、VPN網關執行個體、HAVIP等的路由條目，請根據連通性需求，在CEN控制台將這些路由發布到TR中。具體操作，請參見發布路由至轉寄路由器。

   2. 檢查TR路由表，確儲存在去往每個VPC的路由條目。

   3. 檢查每個VPC路由表，確儲存在去往TR的路由條目。此時需要通過雲企業網控制台網路執行個體路由資訊頁簽，查看VPC每條路由的狀態是否顯示為衝突：

      1. 如果沒有路由衝突，此時您可以直接刪除下一跳是對等串連的路由條目，實現平滑遷移。

      2. 如果出現路由衝突，您可以選擇：

         • 閃斷遷移：直接刪除下一跳是對等串連的路由條目，但可能會造成流量閃斷，閃斷時間預計會持續數分鐘，並與TR中的路由條目數量成正比。

         • 平滑遷移：通過添加更明細路由的方式，使得VPC路由表中能正常生效去往TR的路由條目後，再刪除下一跳是對等串連的路由條目。

           例如VPC路由表中“目標網段10.0.0.0/24，下一跳對等串連”與“目標網段10.0.0.0/24，下一跳TR”衝突，那麼實現平滑遷移的步驟為：

           1. 添加2條拆分的更明細路由：

              • “目標網段10.0.0.0/25，下一跳對等串連”

              • “目標網段10.0.0.128/25，下一跳對等串連”

           2. 刪除路由條目：“目標網段10.0.0.0/24，下一跳對等串連”。

           3. 等待TR路由同步的條目生效：“目標網段10.0.0.0/24，下一跳TR”。

           4. 刪除2條明細路由條目：“目標網段10.0.0.0/25，下一跳對等串連”、“目標網段10.0.0.128/25，下一跳對等串連”。

3. 驗證：驗證VPC之間的網路仍然能通，則表明VPC已通過TR互連，最後刪除對等串連。

情境樣本

如上圖所示，假設有2個VPC已經通過對等串連連通，現在計劃遷移到雲企業網。

2個VPC內分別建立了1個交換器，每個交換器下建立了1台ECS，2台ECS可以相互ping通。

資源規劃如下表所示：

準備工作

在平滑遷移的過程中，2個VPC的網路會一直都是連通狀態。

所以在開始操作前，請您登入ECS1執行ping 172.16.0.1命令訪問ECS2，並保持運行不要關閉，以便即時跟蹤網路連通狀態。

如果您的ECS是Windows系統，請加入-t參數來保持ping命令一直運行：ping -t 172.16.0.1

操作步驟

步驟一：建立雲企業網執行個體

1. 在每個VPC中，各建立1台交換器，可用性區域都選擇K，名稱都設為交換器2，網段分別設為10.0.1.0/24和172.16.1.0/24。這是為了滿足TR建立VPC串連時，必須選擇不同可用性區域下的至少2個交換器。

2. 登入雲企業網管理主控台。單擊建立雲企業網執行個體，在彈出的介面中選擇情境化建立（推薦）頁簽，選擇情境為雲上多VPC互聯，單擊開始情境化建立。

3. 在创建云企业网实例 > 建立組網配置頁面下，進行如下配置：

   • 地區：選擇華東1（杭州）。

   • 可用性區域：選中可用性區域J和可用性區域K。

   • VPC：

     • VPC執行個體選擇VPC1，並選擇對應的2個交換器。

     • 單擊添加VPC，VPC執行個體選擇VPC2，並選擇對應的2個交換器。

   • 最後單擊下一步。

4. 在確認組網配置及費用頁面，系統需要幾分鐘來組建組態概覽，您可以在當前頁面查看確認將要自動建立的資源，以及查看哪些資源會產生費用。確認無誤後，單擊開始部署。

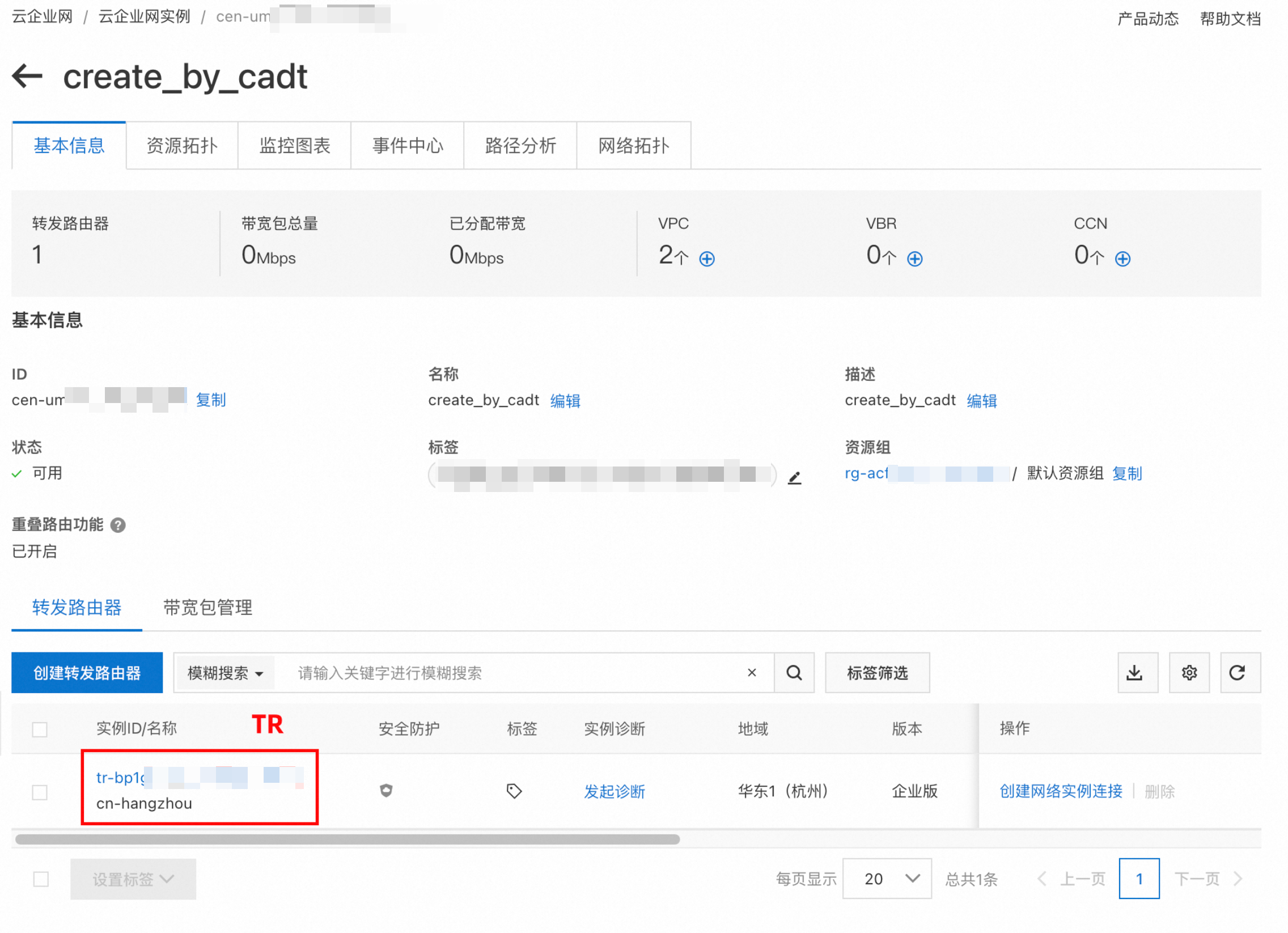

5. 在開始部署頁面，系統會顯示部署中...，部署時間預計約5-10分鐘，請您耐心等待。部署完成後，系統會顯示網路部署成功，您可以單擊查看雲企業網執行個體，查看系統已自動建立的資源。如圖您可以看到系統已自動建立了名為“create_by_cadt”的雲企業網執行個體，並在雲企業網中自動建立了1個名為“cn-hangzhou”的TR。

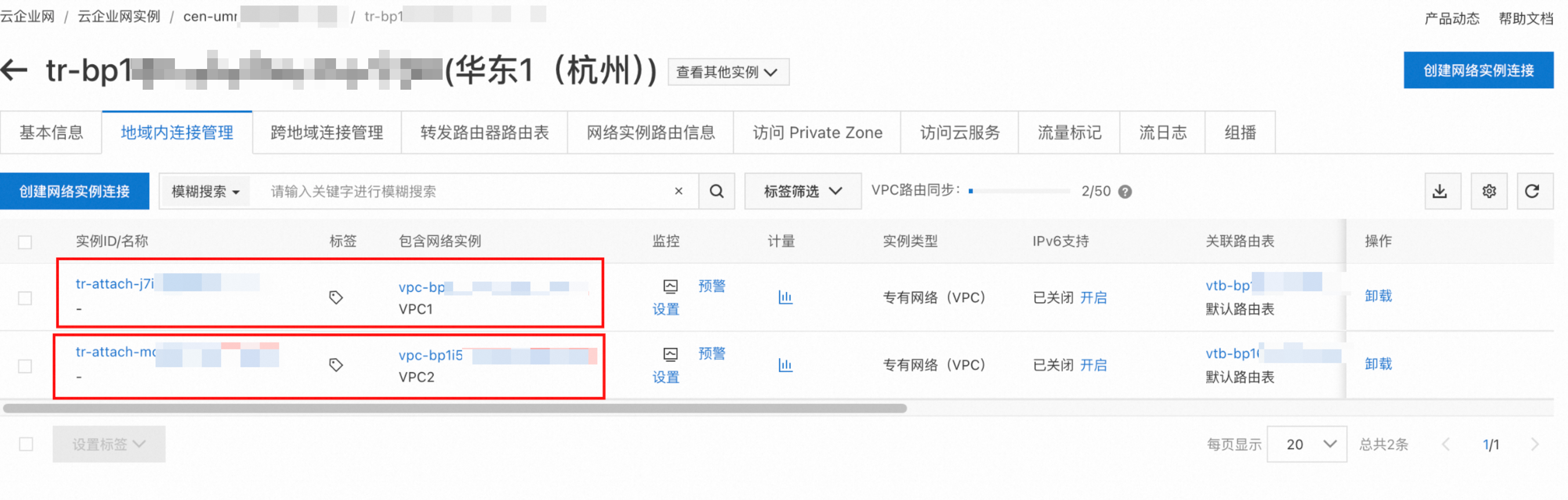

6. 單擊名稱為“cn-hangzhou”的TR執行個體ID，您可以看到已自動建立的兩個地區內串連，表示已將VPC1和VPC2串連到TR。



步驟二：配置路由條目

1. 如果VPC執行個體的路由表中存在指向ECS執行個體、VPN網關執行個體、HAVIP等的路由條目，請根據連通性需求，在CEN控制台將這些路由發布到TR。本文樣本中不含此類路由條目，無需發布。

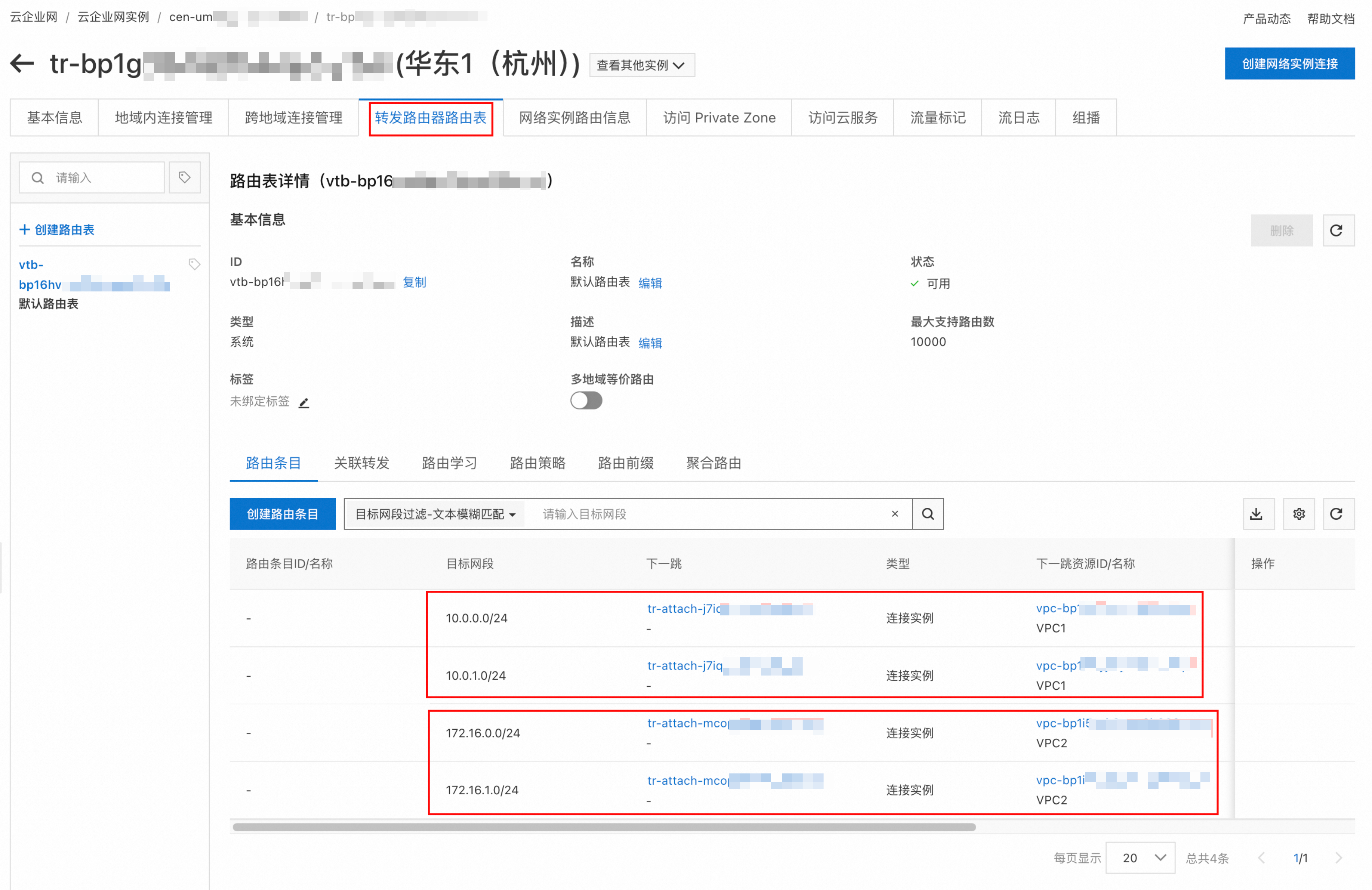

2. 檢查TR路由表：單擊名稱為“cn-hangzhou”的TR執行個體ID，切換到轉寄路由器路由表頁簽，可以看到TR已經學習到去往VPC1和VPC2的路由條目，如圖：



3. 檢查VPC路由表

   1. 檢查VPC1的路由表：切換到網路執行個體路由資訊頁簽，網路執行個體選擇VPC1，直接查看VPC1的路由表。

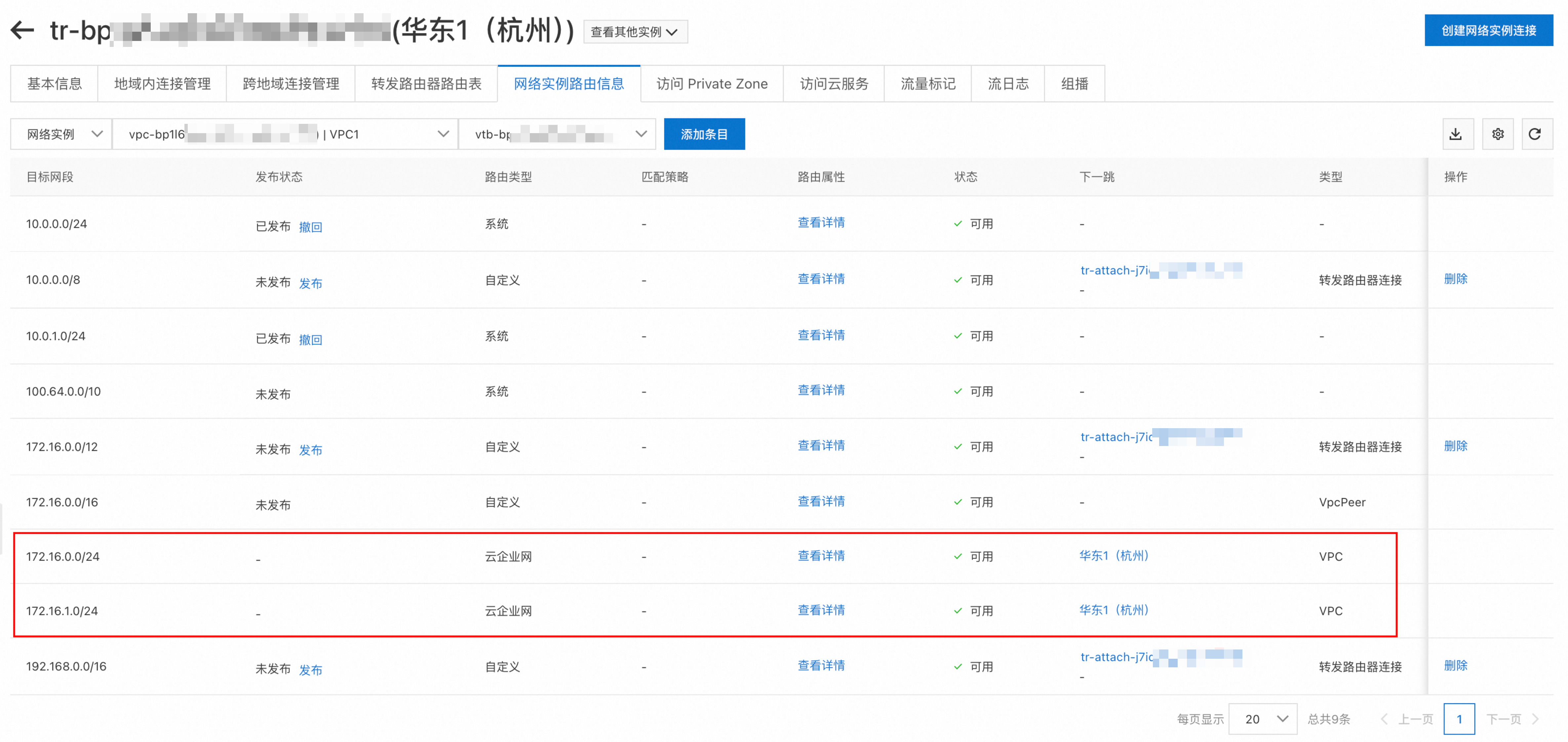

      如圖，您可以看到TR已將自動學習的路由，同步到了VPC1的路由表中，且沒有出現衝突（狀態都為可用）：



   2. 檢查VPC2的路由表：和VPC1的操作相同，此處不再贅述。

   3. 在2個VPC的路由表均未出現路由衝突的情況下，此時您可以直接刪除下一跳為對等串連的路由條目，實現平滑遷移。

      登入VPC控制台，左側導覽列單擊VPC對等串連，上方地區選擇華東1（杭州），單擊目標對等串連ID，切換到路由條目列表頁簽。針對每個路由條目，在操作列單擊刪除。

   發生衝突的處理方法

   假設在遷移之前，VPC1路由表中配置的自訂路由條目為“目標網段172.16.0.0/24，下一跳對等串連”，則在本節檢查VPC路由表時，會發生路由衝突。

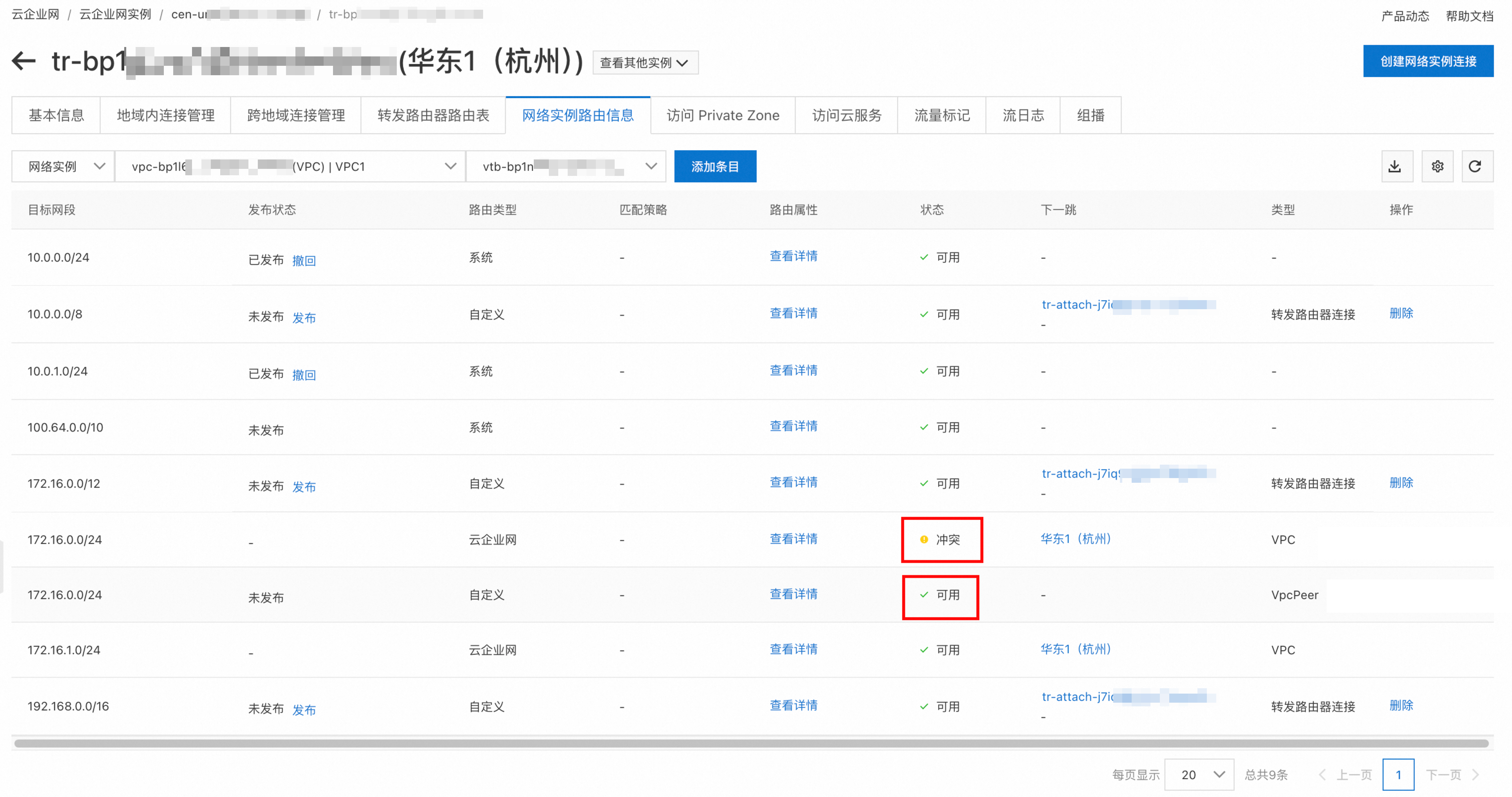

   如圖，通過TR的網路執行個體路由資訊頁簽查看VPC1的路由表，VPC1會優先生效已存在的對等串連的路由條目，而把TR新同步過來的路由標記為衝突：



   此時您可以選擇：

   • 閃斷遷移：直接刪除下一跳是對等串連的路由條目，但可能會造成流量閃斷，閃斷時間預計會持續數分鐘，並與TR中的路由條目數量成正比。

   • 平滑遷移：通過添加更明細路由的方式，使得VPC路由表中能正常生效去往TR的路由條目後，再刪除下一跳是對等串連的路由條目。

     登入VPC控制台，左側導覽列單擊路由表，單擊VPC1對應的路由表執行個體ID，在路由條目列表 > 自訂路由條目頁簽下：

     1. 添加2條拆分的更明細路由：

        • 目標網段172.16.0.0/25，下一跳對等串連

        • 目標網段172.16.0.128/25，下一跳對等串連

     2. 刪除路由條目：“目標網段172.16.0.0/24，下一跳對等串連”。

     3. 等待路由同步的條目生效：“目標網段172.16.0.0/24，下一跳TR”。

     4. 刪除2條明細路由條目：“目標網段172.16.0.0/25，下一跳對等串連”、“目標網段172.16.0.128/25，下一跳對等串連”。

步驟三：驗證

1. 觀察準備工作中執行的ping命令，如果現在ping命令仍能正常收到應答，則表示您已成功將流量引導至轉寄路由器。

2. 刪除對等串連：登入VPC控制台，左側導覽列單擊VPC對等串連，上方地區選擇華東1（杭州），找到目標對等串連， 在操作列單擊刪除。

如何回退

1. 根據使用VPC對等串連實現VPC私網互連，在VPC之間重建立立對等串連，並在每個VPC的路由表中添加“目標網段為對端VPC網段，下一跳為對等串連”的路由條目，並確保新添加的路由條目能正常生效。如果出現路由衝突的情況，例如提示“該網段已經在該路由表中存在”，您可以通過添加更明細路由的方式來解決衝突。

2. 根據刪除雲企業網執行個體，先後刪除VPC串連（跨地區情境還需要刪除TR之間的跨地區串連）、TR執行個體、雲企業網執行個體。
