Cloud Enterprise Network：同地區VBR通過路由策略實現靜態主備路由

背景資訊

根據轉寄路由器路由優先順序，相同地區下的2個VBR執行個體串連至轉寄路由器（企業版）後，如果向轉寄路由器傳播相同目標網段的路由，在路由的路由屬性均相同的情況下，2個VBR執行個體會形成ECMP鏈路，VPC訪問本地IDC的流量將同時通過2個VBR執行個體傳輸至本地IDC。

而對於一些使用者，由於商業網路規劃或本地網關裝置限制不支援ECMP鏈路，僅支援通過主備鏈路訪問雲上VPC，可能會導致訪問VPC和訪問本地IDC的流量路徑不一致，產生非對稱路徑的現象。為避免此問題，您可以在阿里雲側修改本地IDC路由的屬性來指定主備路由，使訪問本地IDC的流量也通過主備鏈路傳輸，確保訪問VPC和訪問本地IDC的流量路徑一致。

根據轉寄路由器路由優先順序的描述，您可以有多種方式來指定主備路由，本文將介紹如何使用路由策略控制本地IDC路由的優先順序，使訪問本地IDC的流量通過主備VBR鏈路傳輸。

情境樣本

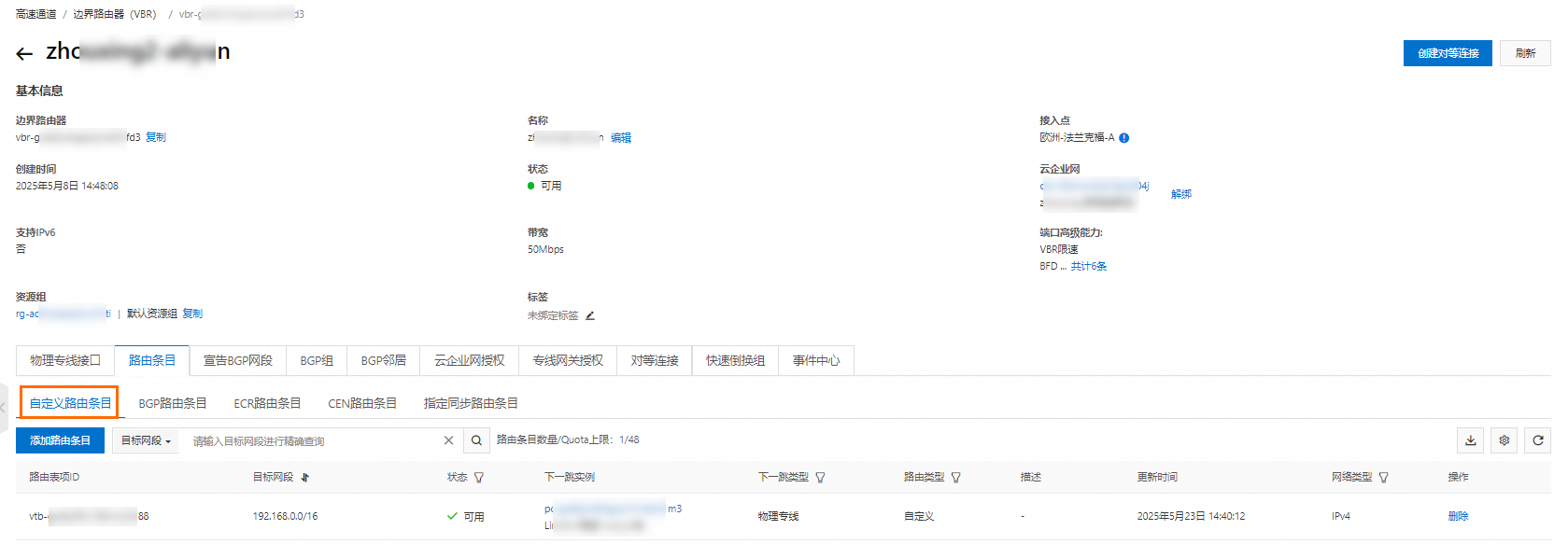

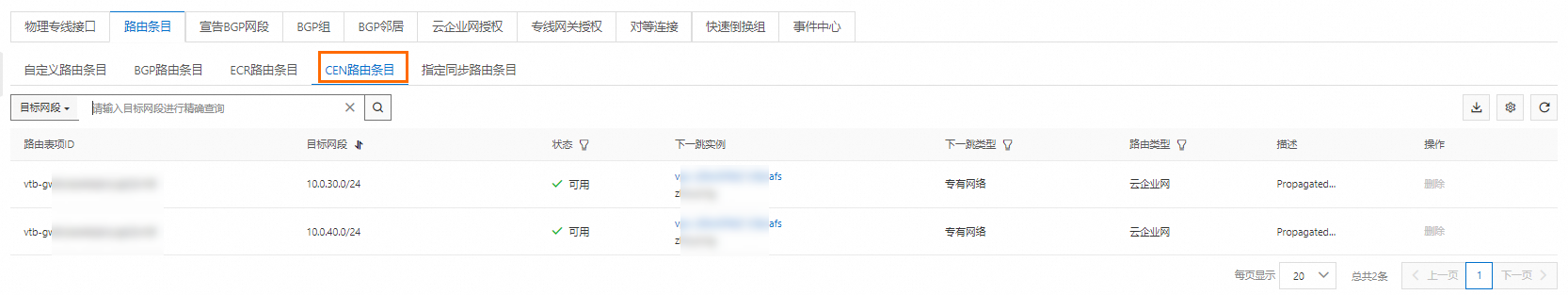

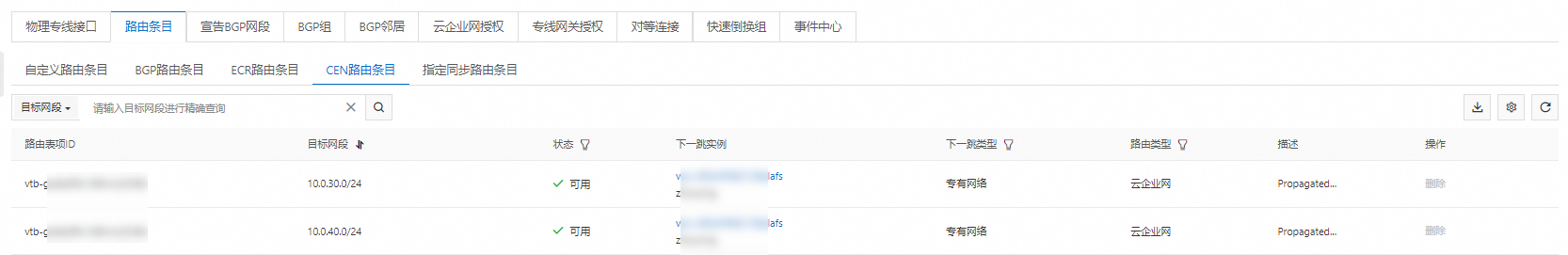

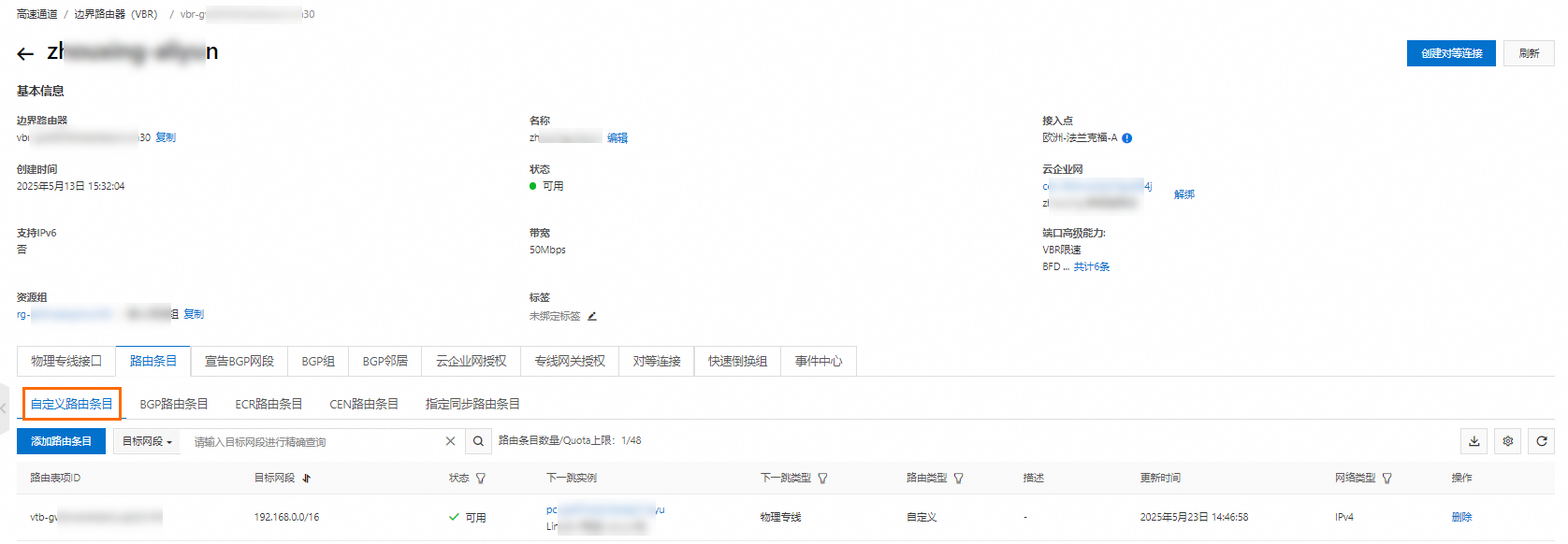

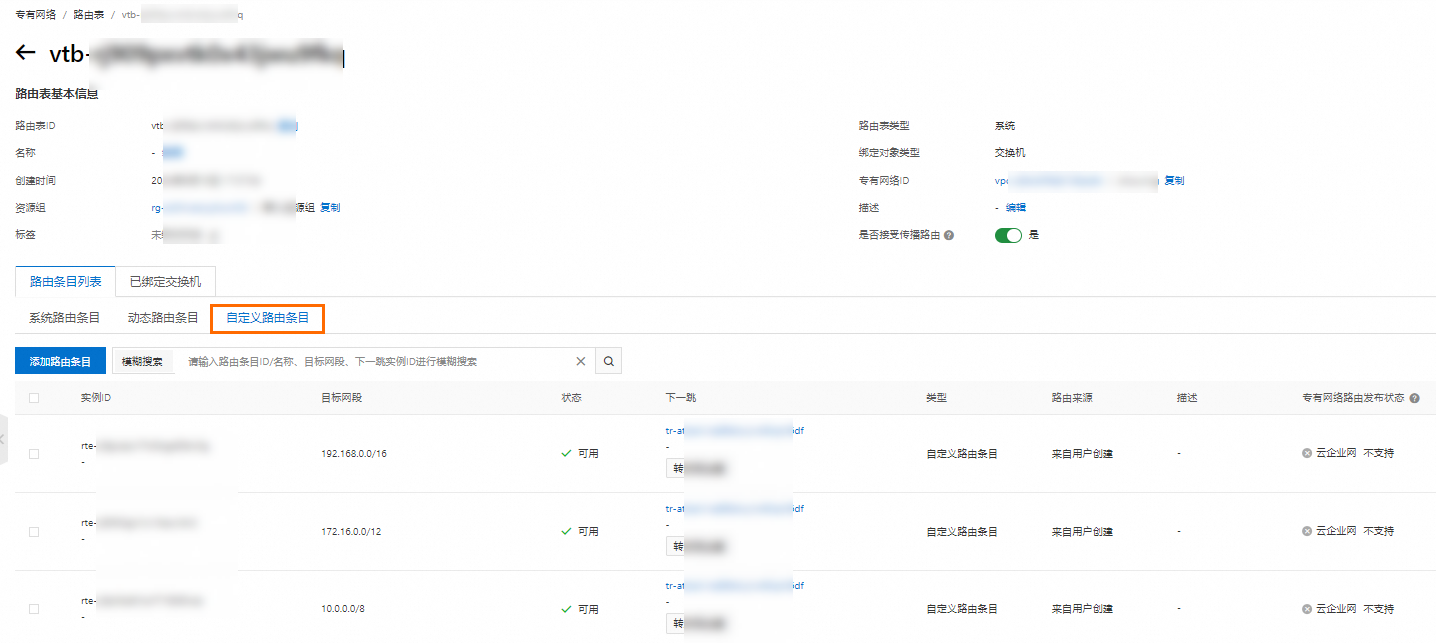

某企業的本地IDC已通過華東1（杭州）地區的2條物理專線串連上雲，並通過企業版TR實現了本地IDC和VPC間的網路通訊。由於企業的網路規劃不支援本地IDC通過ECMP鏈路訪問VPC，企業當前需要調整流量路徑，使本地IDC和VPC之間的流量通過主備鏈路傳輸。其中，流量優先通過主鏈路傳輸，主鏈路中斷後，自動通過備鏈路傳輸；主鏈路恢複後，自動回復從主鏈路傳輸。

操作步驟

步驟一：指定去往本地IDC的主備路由

1. 配置路由策略 1.0。

   需要在VBR執行個體串連的轉寄路由器下配置路由策略，通過路由策略修改路由屬性進而指定主備路由。

   1. 登入雲企業網管理主控台，在Cloud Enterprise Network執行個體頁面，找到轉寄路由器所屬的雲企業網執行個體，單擊雲企業網執行個體ID。

   2. 在基本資料 > 转发路由器頁簽，單擊VBR執行個體串連的轉寄路由器執行個體ID。

   3. 在轉寄路由器執行個體詳情頁面，單擊转发路由器路由表頁簽。在轉寄路由器路由表下單擊路由策略頁簽，然後單擊添加路由策略。

   4. 根據以下資訊分別配置2個路由策略，指定去往本地IDC的主備路由，其餘配置保持預設值。

      路由策略1	路由策略2
      對來自VBR1執行個體的路由，指定路由优先级為10，路由优先级的數字越小，路由的優先順序越高。	對來自VBR2執行個體的路由，指定路由优先级為20，使來自VBR2執行個體的路由為備路由。
      策略优先级：10。 關聯路由表：轉寄路由器路由表。 生效方向：入地域网关。 匹配条件：選擇源实例ID列表，並輸入VBR1執行個體ID。 策略行为：選擇允许。 策略值：單擊添加策略值，選擇路由优先级，輸入10。	策略优先级：20。 關聯路由表：轉寄路由器路由表。 生效方向：入地域网关。 匹配条件：選擇源实例ID列表，並輸入VBR2執行個體ID。 策略行为：選擇允许。 策略值：單擊添加策略值，選擇路由优先级，輸入20。

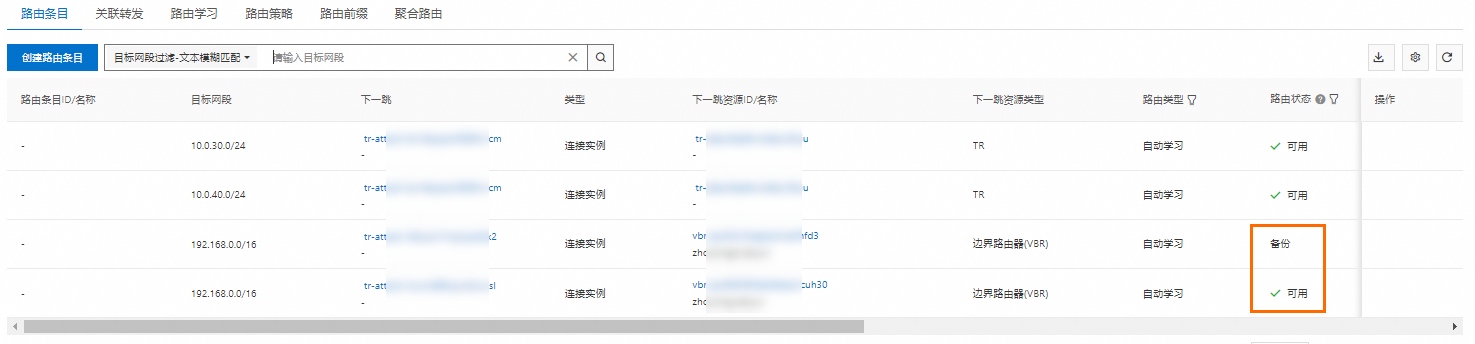

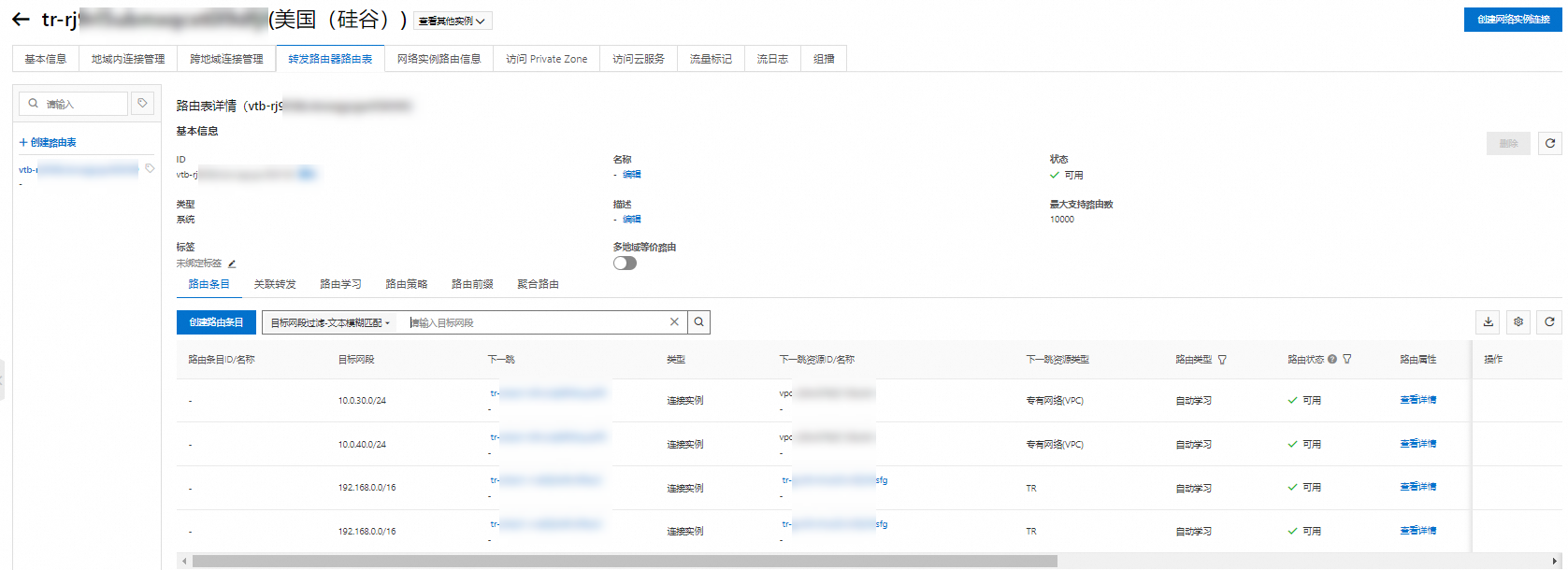

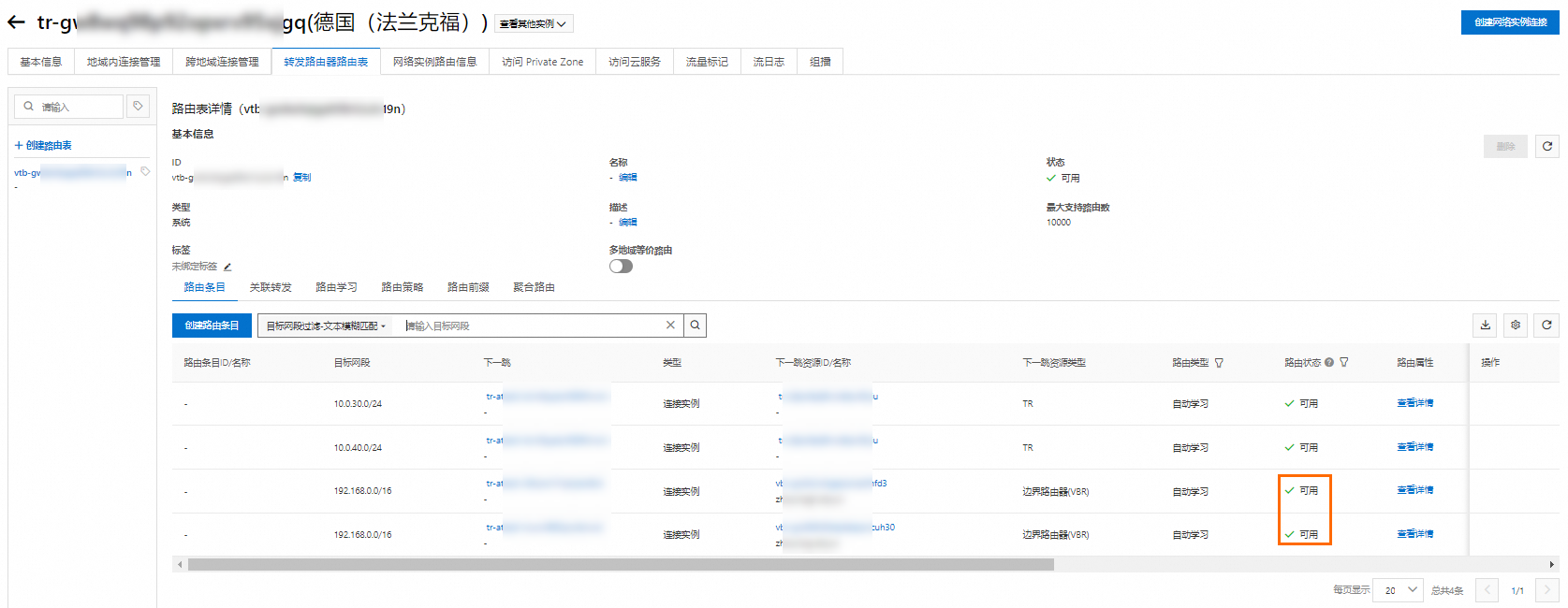

      路由策略配置完成後，您可以在當前頁面的路由条目頁簽下查看到來自VBR2執行個體的路由狀態已變為備份。

2. 為VBR執行個體配置健全狀態檢查。

   為實現主備鏈路的自動切換，您需要在雲企業網控制台為VBR執行個體配置健全狀態檢查。在主鏈路的VBR執行個體健全狀態檢查失敗後，轉寄路由器會自動將流量切換至備鏈路傳輸；在主鏈路恢複後，轉寄路由器會自動將流量切換回主鏈路。

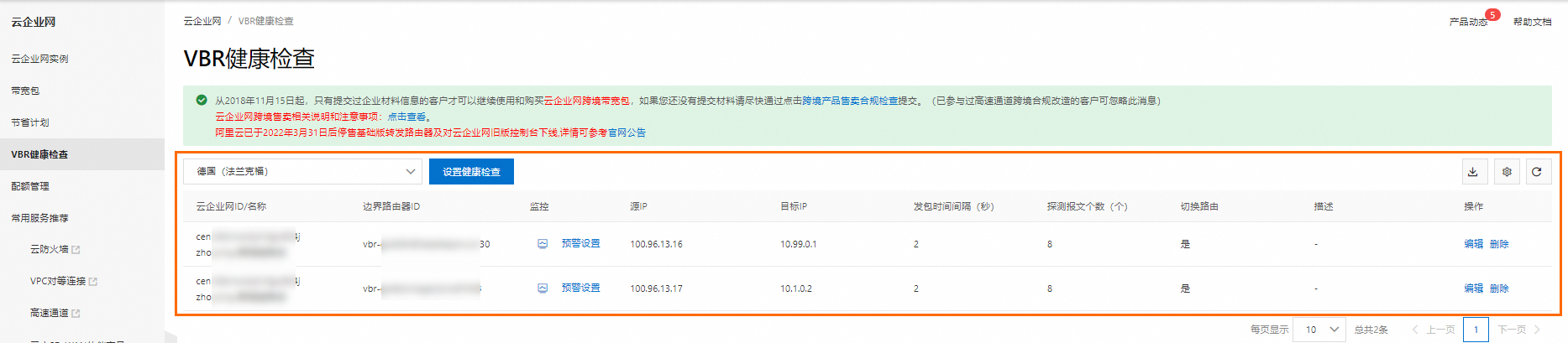

   1. 在左側導覽列，單擊VBR健康检查。

   2. 在VBR健康检查頁面，選擇VBR執行個體所在的地區，然後單擊設定健全狀態檢查。

   3. 根據以下資訊分別為VBR1和VBR2配置健全狀態檢查，其餘配置保持預設值。

      健全狀態檢查1	健全狀態檢查2
      Cloud Enterprise Network執行個體：選擇轉寄路由器所屬雲企業網執行個體。 邊界路由器（VBR）：選擇VBR1。 源IP：選擇自动生成源IP。 目標IP：選擇VBR1的客戶側互聯IP。 切換路由：保持開啟狀態。	Cloud Enterprise Network執行個體：選擇轉寄路由器所屬雲企業網執行個體。 邊界路由器（VBR）：選擇VBR2。 源IP：選擇自动生成源IP。 目標IP：選擇VBR2的客戶側互聯IP。 切換路由：保持開啟狀態。

   4. 在本地IDC中配置VBR健全狀態檢查的回程路由。

      您必須在本地IDC中手動設定目標網段為健全狀態檢查源IP地址，子網路遮罩為32位，下一跳指向對應物理專線的路由條目，否則健全狀態檢查探測ping報文無法正常從被探測物理專線原路返回，會導致阿里雲誤判物理專線鏈路不可用。

3. （可選）為VBR執行個體配置警示規則。

   健全狀態檢查探測到主備鏈路失敗後會自動切換路由，但並不會向您發送通知，推薦您一併為VBR執行個體配置警示規則，在物理專線故障後，系統會及時向您發送警示通知。

步驟二：指定去往VPC的主備路由

當前本地IDC可以通過CPE1或CPE2訪問VPC，為確保訪問VPC和訪問本地IDC的流量路徑一致，您需要在本地IDC內也指定訪問VPC的主備路由，使本地IDC優先通過CPE1訪問VPC。同時，您需要一併添加健全狀態檢查和路由聯動的配置，確保CPE1上雲鏈路中斷後本地IDC自動通過CPE2訪問VPC；CPE1上雲鏈路恢複後，自動回復從CPE1訪問VPC。

步驟三：測試主備鏈路

主備路由配置完成後，您可以使用Express Connect故障演練功能中斷主鏈路，測試主備鏈路之間是否可以正常地的自動切換。在測試過程中，您可以分別在本地IDC用戶端和ECS執行個體中執行traceroute -I <目標IP地址>命令跟蹤流量路徑，查看流量是否按照期望的路徑傳輸。

1. 分別在ECS執行個體和本地IDC用戶端中執行traceroute -I <目標IP地址>命令，查看當前的流量傳輸路徑。

2. 登入Express Connect管理主控台配置故障演練來中斷主鏈路，故障演練啟動後分別在ECS執行個體和本地IDC用戶端中查看流量路徑。本情境故障演練配置詳情如下：

   • 地區：選擇德國（法蘭克福）。

   • 演练资源：選擇邊界路由器（VBR）。

   • 執行個體列表：選擇VBR1。

   • 演练方式：選擇立即開始。

   • 演练时长：5分鐘。

3. 故障演練結束後，主鏈路會自動回復，分別在ECS執行個體和本地IDC用戶端中再次查看流量路徑。

   訪問VPC方向和訪問本地IDC方向的流量路徑一致，均優先通過主鏈路傳輸，主鏈路中斷後自動切換至備鏈路傳輸；主鏈路恢複後，自動切換回主鏈路傳輸。鏈路切換過程中會有短暫的流量中斷。

   裝置	查看當前流量路徑	中斷主鏈路後	主鏈路恢複後
   本地IDC用戶端	在本地IDC用戶端執行traceroute命令，其中第2跳經過 10.99.0.2 到達目標 10.0.30.104： [e xxx ]$ traceroute -I 10.0.30.104 traceroute to 10.0.30.104 (10.0.30.104), 30 hops max, 60 byte packets 1 100.64.0.113 (100.64.0.113) 0.729 ms * * 2 10.99.0.2 (10.99.0.2) 0.513 ms 0.653 ms * 3 * * * 4 10.0.30.104 (10.0.30.104) 150.274 ms 150.269 ms 150.267 ms	[exxxZ ~]$ traceroute -I 10.0.30.104 traceroute to 10.0.30.104 (10.0.30.104), 30 hops max, 60 byte packets 1 100.64.0.129 (100.64.0.129) 0.636 ms 0.845 ms 1.120 ms 2 10.1.0.1 (10.1.0.1) 0.526 ms 0.675 ms 0.809 ms 3 * * * 4 10.0.30.104 (10.0.30.104) 150.429 ms 150.427 ms 150.424 ms	恢複主鏈路後，在本地 IDC 用戶端執行 traceroute，第 2 跳重新經過 10.99.0.2，表明流量已切回主鏈路。 [exxx ~]$ traceroute -I 10.0.30.104 traceroute to 10.0.30.104 (10.0.30.104), 30 hops max, 60 byte packets 1 100.64.0.113 (100.64.0.113) 0.765 ms 1.041 ms 1.220 ms 2 10.99.0.2 (10.99.0.2) 0.524 ms 0.804 ms 0.961 ms 3 * * * 4 10.0.30.104 (10.0.30.104) 150.156 ms 150.153 ms 150.150 ms
   ECS	在ECS上執行traceroute命令測試鏈路，第4跳下一跳地址為 10.99.0.1，表示流量經過該節點到達目標地址。 ~]$ traceroute -I 192.168.10.135 traceroute to 192.168.10.135 (192.168.10.135), 30 hops max, 60 byte packets 1 * * * 2 100.64.0.145 (100.64.0.145) 150.614 ms 150.947 ms 151.166 ms 3 100.64.0.145 (100.64.0.145) 151.386 ms 151.658 ms 151.894 ms 4 10.99.0.1 (10.99.0.1) 150.482 ms 150.563 ms 150.657 ms 5 192.168.10.135 (192.168.10.135) 150.399 ms 150.396 ms 150.393 ms	在ECS上執行traceroute命令，第4跳路由地址變為10.1.0.2，說明流量已切換至備用鏈路。 ~]$ traceroute -I 192.168.10.135 traceroute to 192.168.10.135 (192.168.10.135), 30 hops max, 60 byte packets 1 * * * 2 100.64.0.225 (100.64.0.225) 151.232 ms 151.230 ms 151.529 ms 3 100.64.0.225 (100.64.0.225) 151.762 ms 151.994 ms 152.374 ms 4 10.1.0.2 (10.1.0.2) 150.702 ms 150.699 ms 150.696 ms 5 192.168.10.135 (192.168.10.135) 150.692 ms 150.691 ms 150.688 ms	恢複主VPC後，在ECS上執行traceroute命令，可以看到第4跳恢複為10.99.0.1，表明流量已切回主鏈路。 ~]$ traceroute -I 192.168.10.135 traceroute to 192.168.10.135 (192.168.10.135), 30 hops max, 60 byte packets 1 * * * 2 100.64.0.145 (100.64.0.145) 150.959 ms 151.269 ms 151.626 ms 3 100.64.0.145 (100.64.0.145) 151.858 ms 152.054 ms 152.276 ms 4 10.99.0.1 (10.99.0.1) 150.849 ms 150.891 ms 151.028 ms 5 192.168.10.135 (192.168.10.135) 150.738 ms 150.734 ms 150.732 ms

常見問題

基礎版轉寄路由器下如何配置主備路由？

基礎版轉寄路由器也可參照上文步驟配置主備路由。配置介面可能與企業版轉寄路由器不同，參見相關操作文檔即可。

如果您無法通過traceroute命令跟蹤流量傳輸路徑，您可以在Express Connect控制台通過查看VBR執行個體監控圖表瞭解流量傳輸路徑。
