自動構建和更新ECI伸縮組容器鏡像 - Auto Scaling

在您使用ECI伸縮組時，手動更新ECI執行個體中的容器鏡像可能會成為一個耗時且易出錯的任務。為瞭解決這一問題，您可以藉助Auto Scaling服務整合的雲效流水線功能，實現一鍵自動構建鏡像、更新鏡像和更新伸縮組中的執行個體。

實現原理

本方案通過整合雲效的流水線組件，在您更新業務代碼後，可以在伸縮組一鍵完成鏡像的構建、更新和部署，具體實現流程如下：

雲效流水線會將您配置的代碼倉庫的代碼打包構建成Docker鏡像。
在打包構建好鏡像後，將鏡像發布到容器鏡像倉庫（ACR）。
在完成鏡像發布之後，雲效流水線會通過系統營運管理（OOS），將您的鏡像更新到您伸縮組執行個體中，同時您伸縮組執行個體配置來源中的鏡像也會得到更新。

更多雲效的資訊，請參見什麼是雲效。

準備工作

如果您使用RAM帳號登入，請您確保您有以下許可權。如何為RAM使用者授權，請參見為RAM使用者授權。

自訂許可權樣本

{
    "Version": "1",
    "Statement": [
        {
            "Action": [
                "ess:*",
                "cr:*",
                "rdc:*",
                "vpc:Describe*",
                "ecs:DescribeSecurityGroups",
                "oos:ListExecutions",
                "oos:ListTaskExecutions",
                "oos:GetExecutionTemplate",
                "eci:Describe*",
                "eci:ListUsage",
                "oss:GetExecutionTemplate",
                "ram:GetRole"
            ],
            "Resource": "*",
            "Effect": "Allow"
        }
    ]
}

配置環境

為完成一鍵構建部署鏡像到伸縮組，您需要先完成下述配置。

步驟一：建立阿里雲容器鏡像倉庫

重要

如果您已經有阿里雲容器鏡像倉庫，可以跳過該步驟。

建立容器鏡像倉庫後，您構建好的鏡像將會儲存在此倉庫。

登入Container Registry控制台。
建立容器鏡像執行個體。
1. 在頂部功能表列選擇地區。
  說明
  推薦容器鏡像倉庫的地區與伸縮組的地區保持一致，同地區可直接通過內網VPC網域名稱訪問。若不一致，需鏡像倉庫開通公網訪問能力，且伸縮組下執行個體具備公網訪問能力。

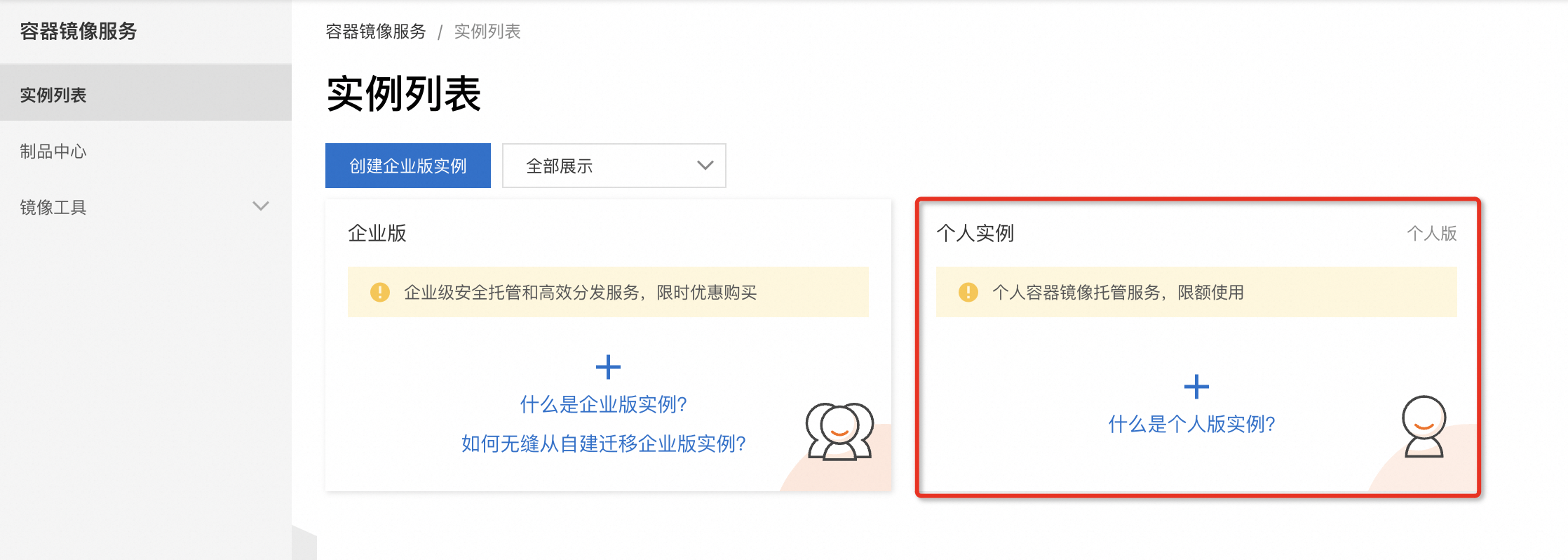

2. 在執行個體列表頁面，點擊個人執行個體，等待執行個體建立完成。

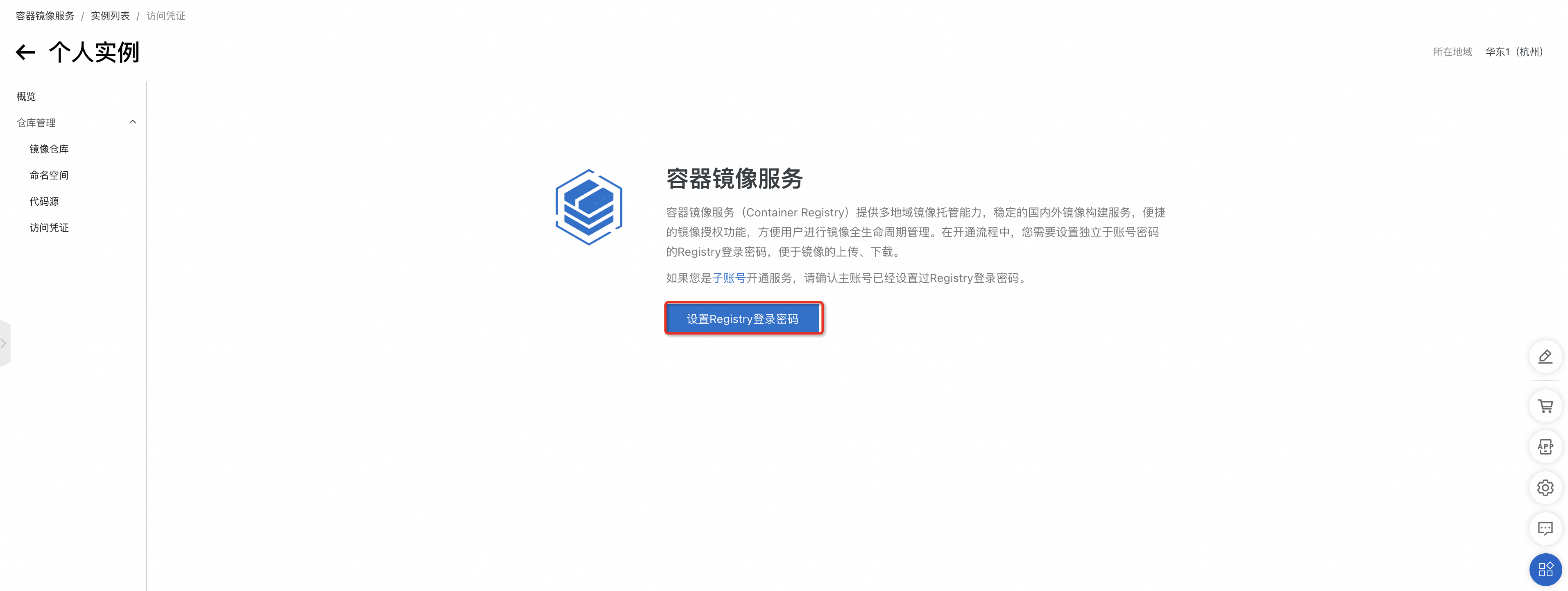

3. 建立完成後會進入如下介面，點擊設定Registry登入密碼，並按照介面提示完成密碼設定。
設定完成Registry登入密碼之後，在左側導覽列點擊命名空間，點擊建立命名空間，按照介面提示完成命名空間的建立。

在左側導覽列選擇鏡像倉庫，然後點擊建立鏡像倉庫。按照介面提示完成參數配置。主要參數說明如下：

倉庫資訊

配置項	說明	樣本
命名空間	選擇步驟3建立的命名空間。	ess_eci_test_namespace
倉庫名稱	自訂倉庫名稱。	ess_eci_test_repo
倉庫類型	選擇私人。	私人
摘要	簡要描述建立鏡像倉庫的用途。	test

代碼源
代碼源選擇本地倉庫，然後單擊建立鏡像倉庫。

建立完成後，會進入倉庫的基本資料頁面，找到公網地址並複製，供後續步驟使用。

步驟二：建立ECI伸縮組

重要

如果您已經建立好伸縮組，可以跳過該步驟。

您可以通過以下兩種方式建立伸縮組：

通過YAML建立。
通過表單建立。

方式一：通過YAML建立

登入Auto Scaling控制台。
在頂部功能表列選擇地區，在左側點擊伸縮組管理，點擊建立伸縮組。

在通過YAML建立頁簽下，完成伸縮組配置後點擊建立。本樣本採用以下配置。更多關於通過YAML建立伸縮組的配置說明，請參見通過Kubernetes YAML檔案方式配置ECI類型的伸縮組。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-demo
  annotations:
    k8s.aliyun.com/ess-scaling-group-name: ess-eci-test
    k8s.aliyun.com/ess-scaling-group-min-size: 0
    k8s.aliyun.com/ess-scaling-group-max-size: 5
spec:
  selector:
    matchLabels:
      app: nginx-demo
  replicas: 0
  template:
    metadata:
      labels:
        app: nginx-demo
      annotations:
        k8s.aliyun.com/eci-with-eip: false
    spec:
      containers:
        - name: nginx
          image: registry-vpc.cn-hangzhou.aliyuncs.com/eci_open/nginx:latest
          ports:
            - containerPort: 80
              name: http
            - containerPort: 443
              name: https
          resources:
            requests:
              memory: 0.05Gi
              cpu: 50m
            limits:
              memory: 1Gi
              cpu: '1'

警告

如果您已有業務鏡像，您可以將鏡像修改為您的業務鏡像。如果沒有，請使用樣本裡的鏡像，後續步驟運行流水線會自動替換該鏡像。鏡像為空白將無法建立伸縮組。

參數說明：

參數名	說明	樣本
k8s.aliyun.com/ess-scaling-group-name	伸縮組名稱	ess-eci-test
k8s.aliyun.com/ess-scaling-group-min-size	組內最小執行個體數。當伸縮組的當前執行個體數小於伸縮最小執行個體數時，Auto Scaling服務會自動添加執行個體，使得伸縮組的當前執行個體數等於伸縮最小執行個體數。	0
k8s.aliyun.com/ess-scaling-group-max-size	組內最大執行個體數。當伸縮組的當前執行個體數大於伸縮最大執行個體數時，Auto Scaling服務會自動移出執行個體，使得伸縮組的當前執行個體數等於伸縮最大執行個體數。	5
k8s.aliyun.com/eci-with-eip	是否自動建立並綁定EIP	false

方式二：通過表單建立

登入Auto Scaling控制台。
在頂部功能表列選擇地區。

建立伸縮組。

在左側點擊伸縮組管理，點擊建立伸縮組。

在通過表單建立頁簽下，完成伸縮組配置，然後點擊建立按鈕。本樣本採用以下配置，更多關於伸縮組的配置說明，請參見建立伸縮組。

配置項	說明	樣本
伸縮組名稱	輸入伸縮組名稱。	ess-eci-test
伸縮群組類型	選擇ECI，表示伸縮組內的執行個體類型為ECI執行個體。	ECI
組內執行個體配置資訊來源	先不指定自動建立執行個體的模板。伸縮組建立完成後，您需要繼續建立伸縮配置。	從零開始建立
組內最小執行個體數	代表伸縮組最小有1個ECI執行個體。	0
組內最大執行個體數	代表伸縮組最大有5個ECI執行個體。	5
專用網路	該伸縮組下建立的ECS執行個體會在此專用網路下。	vpc-test****-001
選擇交換器	您可以配置多個可用性區域的交換器以提高擴容成功率。	vsw-test****

為伸縮組建立伸縮配置。

找到剛剛建立的伸縮組，點擊查看詳情進入伸縮組詳情頁。
在執行個體配置來源頁簽下，點擊伸縮配置，點擊建立伸縮配置按鈕進入建立伸縮配置頁。

本執行個體採用以下配置，其他配置項均按預設配置，完成配置後點擊配置確認，點擊確認建立，更多關於建立伸縮配置的說明，請參見建立伸縮配置（ECI執行個體）。

配置項	說明	樣本
付費模式	根據您的需求，選擇付費模式。	隨用隨付
安全性群組	根據您的需求，選擇安全性群組。	sg-****oer
容器配置 > 容器名稱	輸入您的容器名稱。	nginx
容器配置 > 鏡像	選擇容器的鏡像和版本。警告如果您已有業務鏡像，您可以將鏡像修改為您的業務鏡像。如果沒有，請使用樣本裡的鏡像。鏡像為空白將無法建立伸縮組。	鏡像名稱：registry-vpc.cn-hangzhou.aliyuncs.com/eci_open/nginx 鏡像版本：latest

在伸縮配置頁簽下找到剛才建立的伸縮配置，點擊啟用。

步驟三：在Auto Scaling控制台配置雲效流水線

配置雲效流水線，使其可以自動完成鏡像的打包、發布和部署。

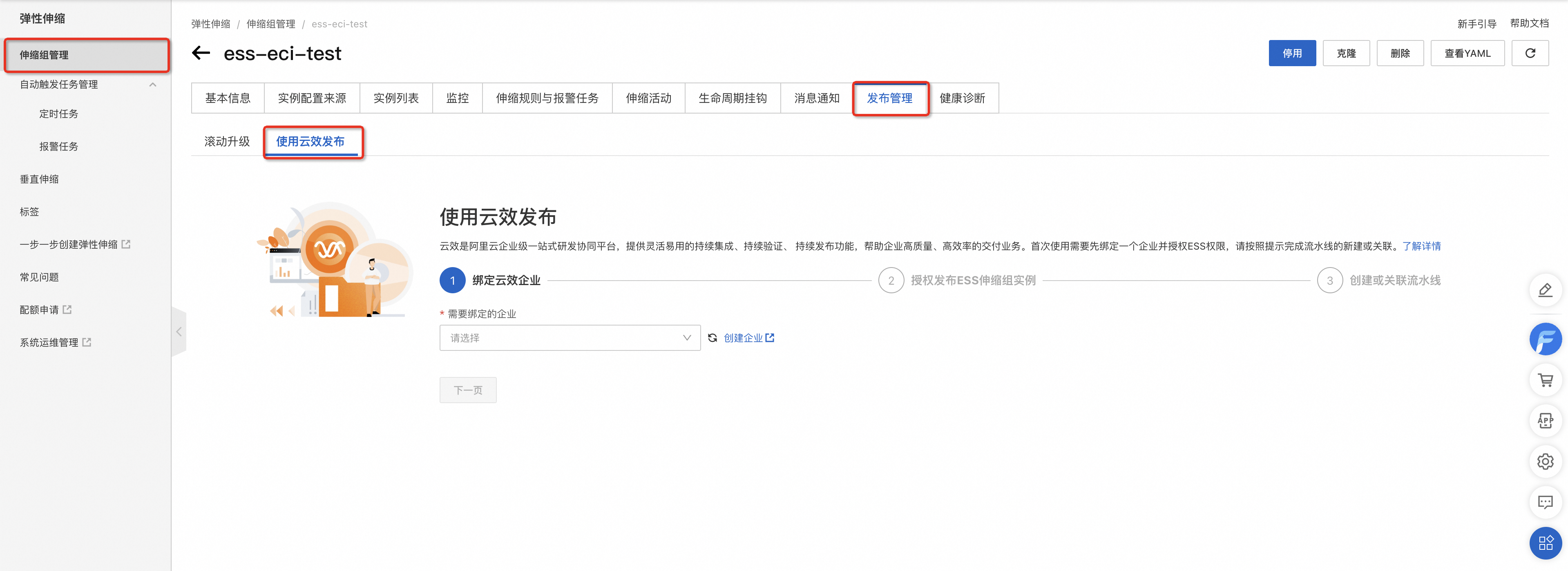

在伸縮組管理頁面，點擊發行管理，點擊使用雲效發布。
選擇雲效企業，點擊下一頁。
重要
如果尚未建立雲效企業，需要先點擊建立企業，根據介面提示完成雲效企業的建立。建立完成並選擇企業後，請按照介面提示完成授權操作。
配置流水線。

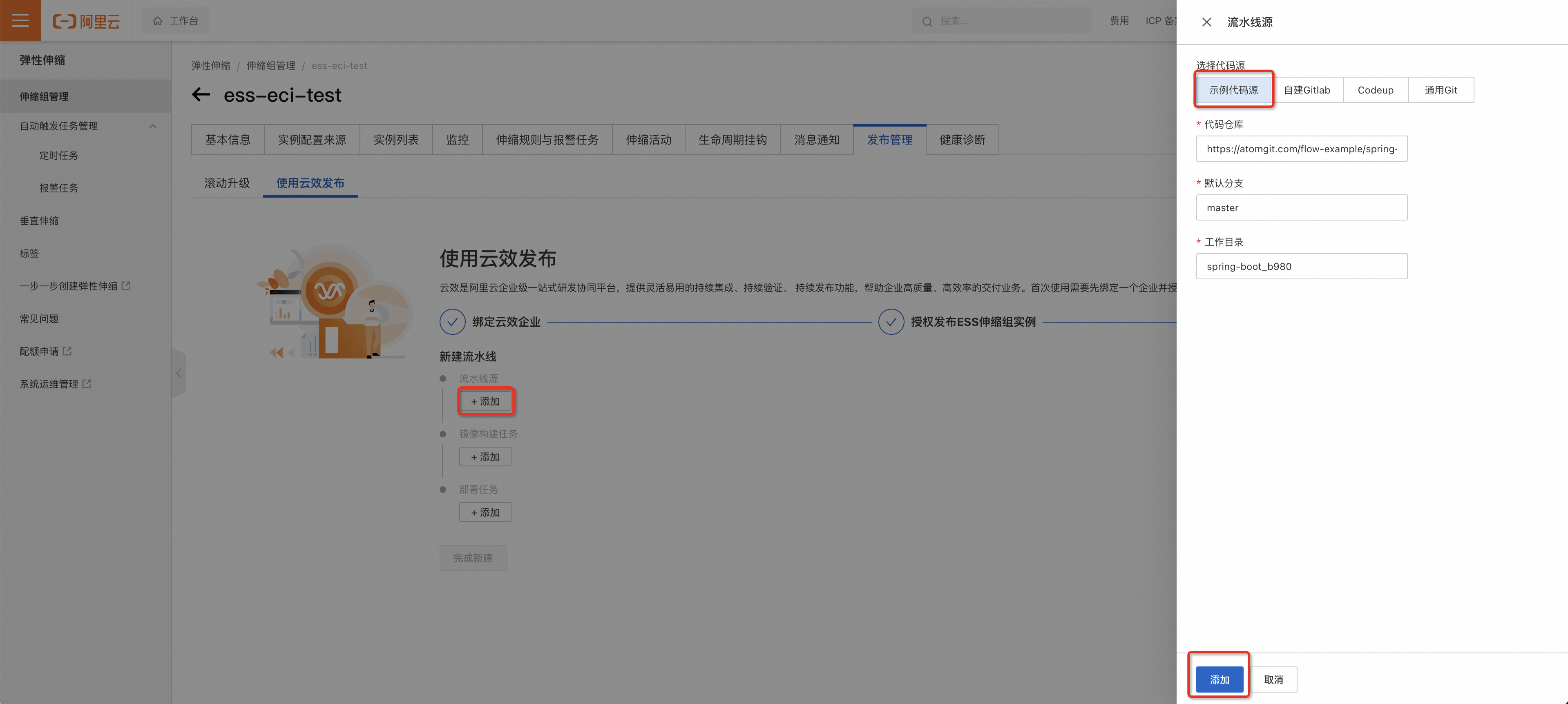

1. 配置流水線源。在流水線源下，點擊添加，選擇範例程式碼源，點擊添加。
  說明
  如果您已經有自己業務的代碼源，您可以根據介面提示，選擇您的代碼倉庫地址。
2. 添加鏡像構建任務。

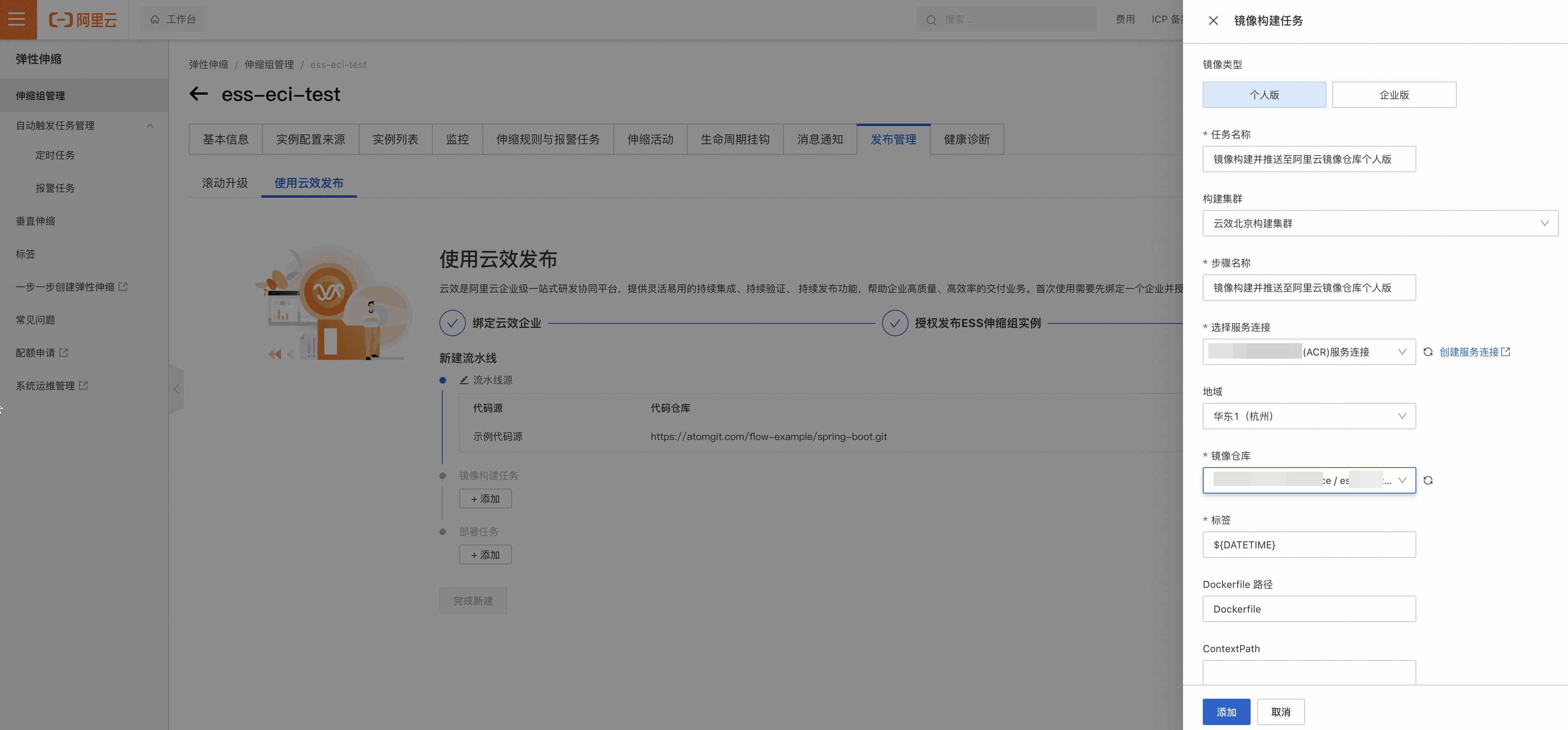

  1. 在鏡像構建任務下，點擊添加。

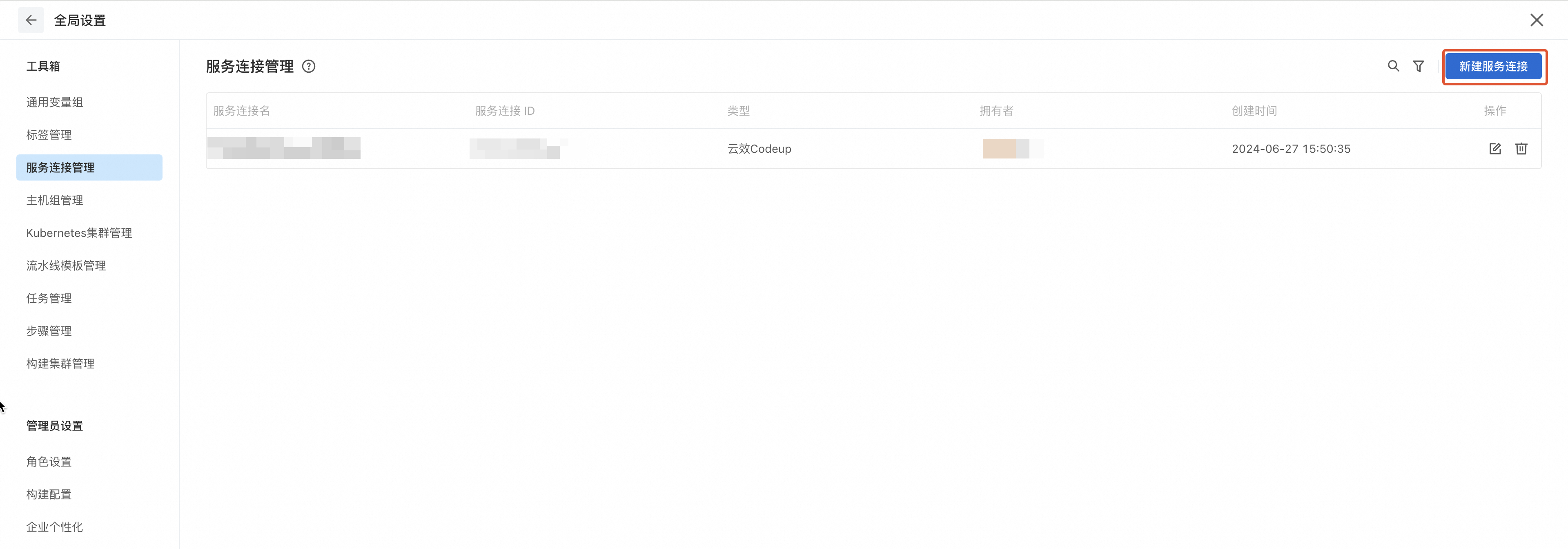

  2. 在鏡像構建任務 > 選擇服務鏈結接下，點擊建立服務鏈結接，會跳轉到雲效的服務鏈結接管理介面，點擊建立服務串連。
  3. 選擇Container Registry(ACR)，點擊下一步，選擇服務授權（若沒有，點擊建立會跳轉到授權頁），點擊建立。
  4. 回到鏡像構建任務頁面，在選擇服務串連參數下選擇之前建立的連結服務，在鏡像倉庫參數下選擇之前建立的鏡像倉庫，點擊添加。
3. 添加部署任務。

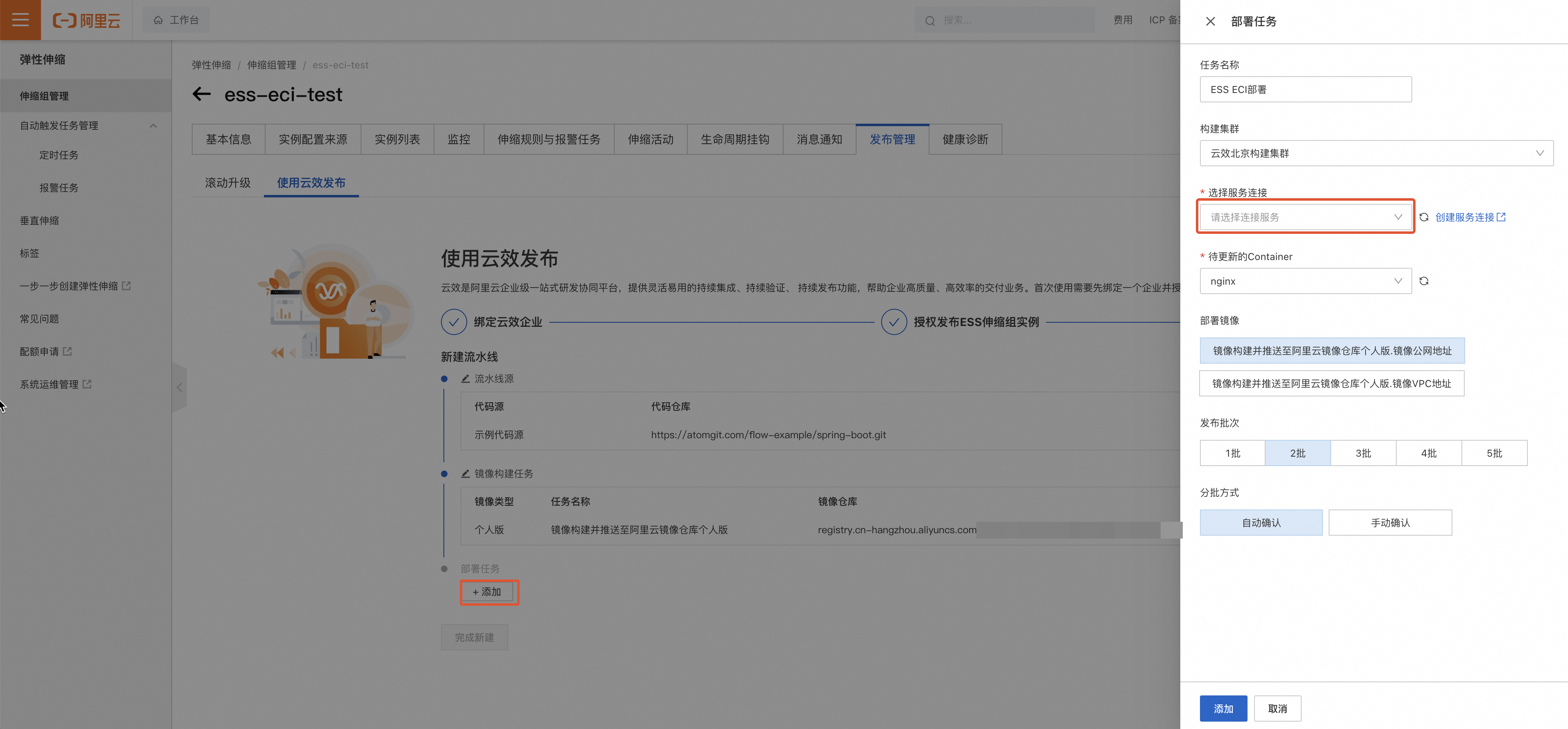

  1. 在部署任務下，點擊添加，在選擇服務串連配置下，點擊建立服務鏈結接。
  2. 服務連線類型選擇Auto Scaling(ESS)，點擊下一步，點擊建立。
  3. 在部署鏡像配置下，選擇鏡像構建並推送至阿里雲鏡像倉庫個人版.鏡像VPC地址，點擊添加。
    說明
    如果您伸縮組的Region和鏡像服務的Region相同時，推薦優先選擇鏡像VPC地址，其他情況需要執行個體能夠訪問公網才能拉取鏡像。
4. 點擊完成建立。

使用：一鍵構建鏡像並部署到伸縮組

重要

如果其他RAM使用者需要使用該功能，請確保該RAM使用者在您的雲效企業下，同時具有該流水線的許可權。且該RAM使用者至少需要具有以下許可權：

管理雲效（RDC）的許可權。
存取控制（RAM）的唯讀許可權。
管理系統營運管理（OOS）的許可權。

在您更新代碼後，點擊雲效發布的運行按鈕，即可將新代碼打包並部署到您的伸縮組。

準備工作。
- 已經完成環境配置。具體操作，可參見配置環境。
- 已經更新了您的代碼並推送到了代碼倉庫。
一鍵構建鏡像並部署。

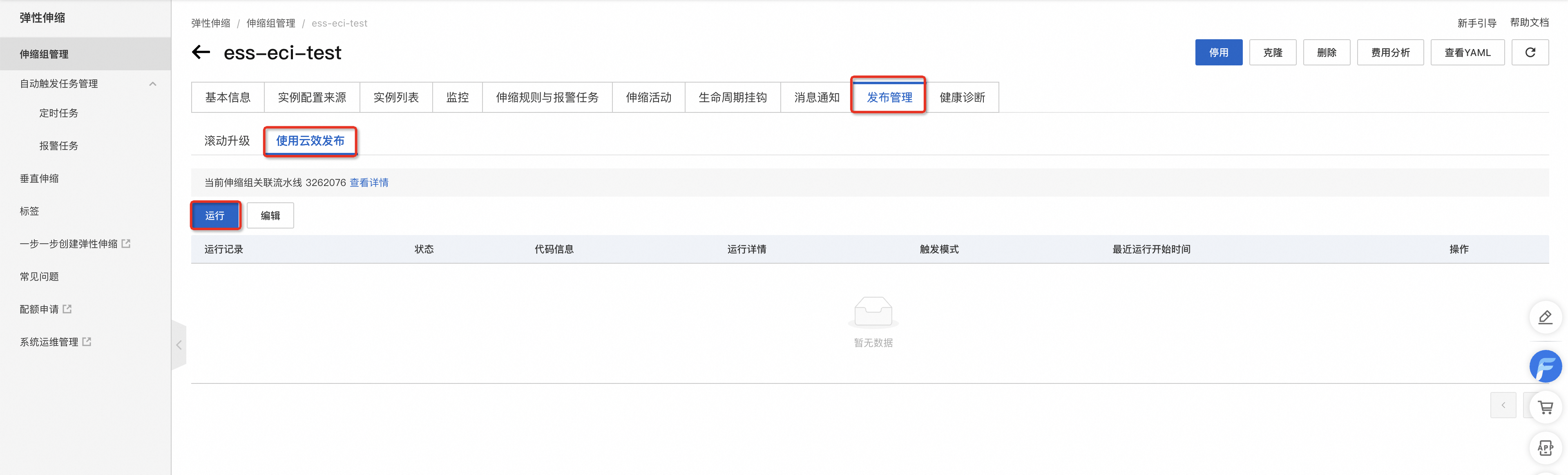

1. 進入伸縮組，點擊發行管理頁簽，點擊使用雲效發布頁簽，點擊運行按鈕，此時運行記錄列表裡會新增一條記錄。

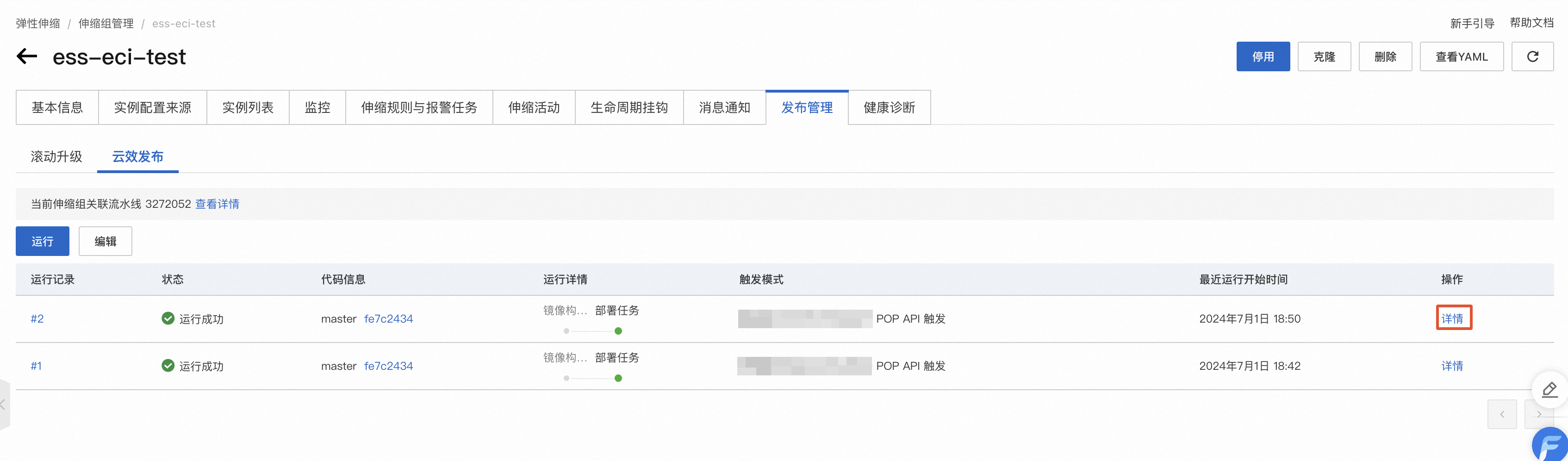

2. 在運行記錄列表，點擊詳細按鈕查看流水線詳細資料，等待流水線執行完畢。流水線執行結束後，您的伸縮組中的執行個體和伸縮配置將會自動更新，相應地，新擴容出的執行個體也將採用新鏡像。
  - 在執行個體配置來源頁簽下，找到正在生效的伸縮配置，點擊修改進行伸縮配置的檢查。核實伸縮配置中的容器配置 > 鏡像是否已更新。
  - 手動觸發一次擴容，在執行個體列表頁簽下點擊新擴容出的ECI執行個體，確認新加入的ECI執行個體採用新鏡像。
  - 如果伸縮組存在正在啟動並執行ECI執行個體，您可以在執行個體列表頁簽下點擊該ECI執行個體的名稱，進入執行個體詳細頁面，確認已有ECI執行個體鏡像已更新。
