    Alibaba Cloud Service Mesh：通過TrafficLabel實現全鏈路灰階發布

    文件中心

    Alibaba Cloud Service Mesh：通過TrafficLabel實現全鏈路灰階發布

    更新時間：Oct 25, 2024

    當您需要在多個服務間實現全鏈路的灰階發布時，可以通過配置TrafficLabel來識別流量特徵，將網關入口流量分為正常流量和灰階流量。灰階流量特徵會在請求調用鏈經過的各個服務間進行傳遞，從而實現全鏈路灰階發布。本文介紹如何通過TrafficLabel實現微服務的全鏈路灰階發布。

    前提條件

    功能介紹

    灰階發布有多種實現方式，例如基於ASM完成藍綠和灰階發布。該灰階方式偏重於單個服務的發布，通過使用Istio原生提供的VirtualService標籤路由和權重分流進行實現。某些情境下，僅限於兩個服務間的灰階不能滿足需求。

    ASM基於流量打標和標籤路由功能，提供全鏈路灰階功能，協助您解決多個服務同時發布灰階版本的問題。當業務進行功能灰階驗證時，將入口流量分為正常流量和灰階流量，對請求流量進行流量特徵識別。若請求流量為灰階流量，則將請求灰階的應用服務。該情境不再是簡單的按流量比例灰階分發到後端不同的版本，而且灰階流量特徵會在請求調用鏈經過的各個服務間進行傳遞。更多資訊，請參見流量標籤TrafficLabel說明。

    配置說明

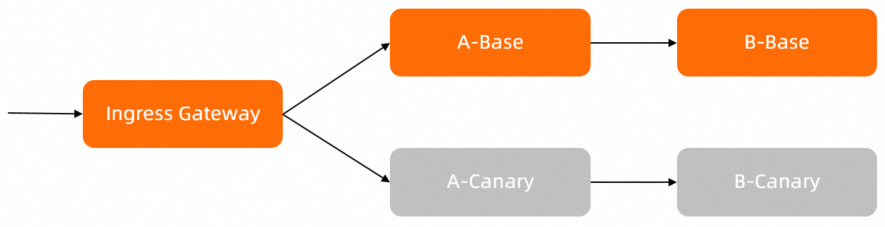

    您可以單擊設定檔，直接下載部署樣本及相關設定檔。樣本中應用服務調用鏈路如下：

    應用服務調用鏈路

    本樣本服務中的應用A在調用B時，已包含傳播HTTP標題my-trace-id的代碼實現邏輯。更多資訊，請參見設定檔中的src/mock-abc/go/main.go。

    說明

    如果您使用其他的應用樣本，請確保在調用中包含傳播HTTP標題的邏輯，後續的功能依賴於這個傳播的HTTP標題。

    展開查看應用Base版本的部署檔案application-base.yaml

    apiVersion: v1
kind: Service
metadata:
  name: mocka
  labels:
    app: mocka
    service: mocka
spec:
  ports:
  - port: 8000
    name: http
  selector:
    app: mocka
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: mocka-base
  labels:
    app: mocka
    version: base
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mocka
      version: base
  template:
    metadata:
      labels:
        app: mocka
        version: base
    spec:
      containers:
      - name: default
        image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/go-http-sample:tracing
        imagePullPolicy: Always
        env:
        - name: version
          value: base
        - name: app
          value: mocka
        - name: upstream_url
          value: "http://mockb:8000/"
        ports:
        - containerPort: 8000
---
apiVersion: v1
kind: Service
metadata:
  name: mockb
  labels:
    app: mockb
    service: mockb
spec:
  ports:
  - port: 8000
    name: http
  selector:
    app: mockb
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: mockb-base
  labels:
    app: mockb
    version: base
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mockb
      version: base
  template:
    metadata:
      labels:
        app: mockb
        version: base
    spec:
      containers:
      - name: default
        image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/go-http-sample:tracing
        imagePullPolicy: Always
        env:
        - name: version
          value: base
        - name: app
          value: mockb
        ports:
        - containerPort: 8000

    展開查看應用Canary版本的部署檔案application-canary.yaml

    apiVersion: v1
kind: Service
metadata:
  name: mocka
  labels:
    app: mocka
    service: mocka
spec:
  ports:
  - port: 8000
    name: http
  selector:
    app: mocka
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: mocka-canary
  labels:
    app: mocka
    version: canary
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mocka
      version: canary
  template:
    metadata:
      labels:
        app: mocka
        version: canary
    spec:
      containers:
      - name: default
        image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/go-http-sample:tracing
        imagePullPolicy: Always
        env:
        - name: version
          value: canary
        - name: app
          value: mocka
        - name: upstream_url
          value: "http://mockb:8000/"
        ports:
        - containerPort: 8000
---
apiVersion: v1
kind: Service
metadata:
  name: mockb
  labels:
    app: mockb
    service: mockb
spec:
  ports:
  - port: 8000
    name: http
  selector:
    app: mockb
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: mockb-canary
  labels:
    app: mockb
    version: canary
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mockb
      version: canary
  template:
    metadata:
      labels:
        app: mockb
        version: canary
    spec:
      containers:
      - name: default
        image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/go-http-sample:tracing
        imagePullPolicy: Always
        env:
        - name: version
          value: canary
        - name: app
          value: mockb
        ports:
        - containerPort: 8000

    步驟一：在ACK叢集下部署樣本應用

    1. 為目標命名空間（本樣本為default）啟用自動注入。具體操作，請參見啟用自動注入。

    2. 使用ACK叢集的KubeConfig，執行以下命令，部署樣本應用。

      YAML檔案，請參見配置說明。

      kubectl apply -n default -f application-base.yaml
kubectl apply -n default -f application-canary.yaml

    步驟二：初始化路由規則配置

    1. 使用以下內容，建立routing.yaml檔案。

      展開查看routing.yaml

      apiVersion: networking.istio.io/v1beta1
kind: Gateway
metadata:
  name: simple-gateway
spec:
  selector:
    istio: ingressgateway
  servers:
    - hosts:
        - "*"
      port:
        name: http
        number: 80
        protocol: HTTP
---
apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
  name: dr-mocka
spec:
  host: mocka
  trafficPolicy:
    loadBalancer:
      simple: ROUND_ROBIN
  subsets:
    - labels:
        version: base
      name: version-base
    - labels:
        version: canary
      name: version-canary
---
apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
  name: dr-mockb
spec:
  host: mockb
  trafficPolicy:
    loadBalancer:
      simple: ROUND_ROBIN
  subsets:
    - labels:
        version: base
      name: version-base
    - labels:
        version: canary
      name: version-canary
---
apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: vs-gateway-mocka
spec:
  gateways:
  - simple-gateway
  hosts:
    - "*"
  http:
  - route:
      - destination:
          host: mocka
---
apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: vs-mockb
spec:
  hosts:
    - mockb
  http:
    - route:
        - destination:
            host: mockb

    2. 使用ASM執行個體的KubeConfig，執行以下命令，配置路由。

      kubectl apply -n default -f routing.yaml

    3. 驗證服務訪問是否可以連通。

      1. 通過ASM控制台擷取網關的公網IP。具體操作，請參見擷取ASM網關地址。

      2. 執行以下命令，設定環境變數。

        xxxx為上一步擷取的IP。

        export ASM_GATEWAY_IP=xxxx

      3. 執行以下命令，驗證服務訪問是否可以連通。

        for i in {1..200};  do curl   -H'my-asm-prefer-tag: version-base'  -H'my-trace-id: x000'$i  http://${ASM_GATEWAY_IP}/; echo; sleep 1; done;

        預期輸出：

        -> mocka(version: canary, ip: 172.17.0.129)-> mockb(version: base, ip: 172.17.0.70)
-> mocka(version: base, ip: 172.17.0.132)-> mockb(version: base, ip: 172.17.0.70)
-> mocka(version: base, ip: 172.17.0.132)-> mockb(version: canary, ip: 172.17.0.54)
-> mocka(version: canary, ip: 172.17.0.129)-> mockb(version: canary, ip: 172.17.0.54)
-> mocka(version: canary, ip: 172.17.0.129)-> mockb(version: base, ip: 172.17.0.70)
-> mocka(version: base, ip: 172.17.0.132)-> mockb(version: base, ip: 172.17.0.70)
-> mocka(version: canary, ip: 172.17.0.129)-> mockb(version: canary, ip: 172.17.0.54)

        預期輸出表明從ASM入口網關到應用服務A，以及從應用A調用B的過程，負載平衡是隨機的路由策略。 通過curl命令指定的my-asm-prefer-tag或者其他要求標頭都不會改變隨機路由的策略。

    步驟三：為樣本應用設定流量標籤

    ASM支援通過TrafficLabel CRD設定流量標籤，然後根據流量標籤將流量路由到不同的工作負載。更多資訊，請參見流量標籤TrafficLabel說明。

    1. 使用以下內容，建立trafficlabel.yaml檔案。

      展開查看trafficlabel.yaml

      apiVersion: istio.alibabacloud.com/v1
kind: TrafficLabel
metadata:
  name: trafficlabel-ns
  namespace: default
spec:
  rules:
  - labels:
    - name: asm-labels-sample
      valueFrom:
      - $getExternalInboundRequestHeader(my-asm-prefer-tag, my-trace-id)
---
apiVersion: istio.alibabacloud.com/v1
kind: TrafficLabel
metadata:
  name: ingressgateway
  namespace: istio-system
spec:
  rules:
  - labels:
    - name: asm-labels-sample
      valueFrom:
      - $getInboundRequestHeader(my-asm-prefer-tag)
  workloadSelector:
    labels:
      istio: ingressgateway

      配置說明如下：

      • TrafficLabel trafficlabel-ns配置針對命名空間default下所有的應用服務生效，即樣本中部署的mocka和mockb服務；TrafficLabel ingressgateway針對網關ingressgateway生效。

      • 用於區分版本的要求標頭為my-asm-prefer-tag，因此getExternalInboundRequestHeader中的第一個參數對應設定為my-asm-prefer-tag。請您根據實際情況進行修改。

      • 傳播的HTTP標題為my-trace-id，因此getExternalInboundRequestHeader中的第二個參數對應設定為my-trace-id。請您根據實際情況進行修改。

    2. 使用ASM執行個體的KubeConfig，執行以下命令，部署TrafficLabel。

      kubectl apply -f trafficlabel.yaml

    步驟四：配置標籤路由規則

    您可以通過配置標籤路由規則，控制流程量的走向。

    一、驗證服務提供側的灰階

    驗證應用A→B的調用是否符合預期，其中包括流向A的灰階流量打到灰階版本，以及Base流量打到Base版本。

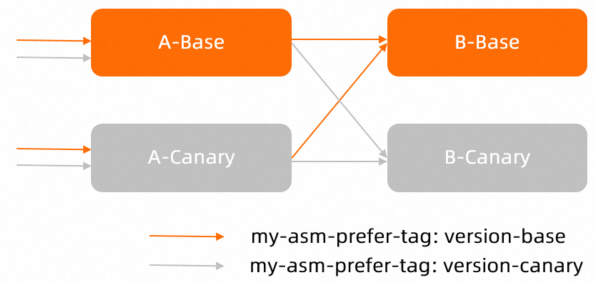

    配置應用B的基於流量標籤的路由規則後，流量示意圖如下。驗證服務提供側的灰階

    1. 使用以下內容，建立vs-tf-mockb.yaml檔案。

      apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: vs-mockb
spec:
  hosts:
    - mockb
  http:
    - route:
        - destination:
            host: mockb
            subset: $asm-labels-sample

    2. 執行以下命令，在A服務側生效路由規則。

      kubectl apply -n default -f vs-tf-mockb.yaml

    3. 執行以下命令，驗證流向A的灰階流量打到灰階版本。

      for i in {1..200};  do curl -H'my-asm-prefer-tag: version-canary'  -H'my-trace-id: x000'$i  http://${ASM_GATEWAY_IP}/; echo; sleep 1; done;

      預期輸出：

      -> mocka(version: canary, ip: 172.17.0.129)-> mockb(version: canary, ip: 172.17.0.54)
-> mocka(version: base, ip: 172.17.0.132)-> mockb(version: canary, ip: 172.17.0.54)
-> mocka(version: base, ip: 172.17.0.132)-> mockb(version: canary, ip: 172.17.0.54)
-> mocka(version: canary, ip: 172.17.0.129)-> mockb(version: canary, ip: 172.17.0.54)
-> mocka(version: canary, ip: 172.17.0.129)-> mockb(version: canary, ip: 172.17.0.54)
-> mocka(version: base, ip: 172.17.0.132)-> mockb(version: canary, ip: 172.17.0.54)

    4. 執行以下命令，驗證流向A的Base流量打到Base版本。

      for i in {1..200};  do curl -H'my-asm-prefer-tag: version-base'  -H'my-trace-id: x000'$i  http://${ASM_GATEWAY_IP}/; echo; sleep 1; done;

      預期輸出：

      -> mocka(version: canary, ip: 172.17.0.129)-> mockb(version: base, ip: 172.17.0.70)
-> mocka(version: base, ip: 172.17.0.132)-> mockb(version: base, ip: 172.17.0.70)
-> mocka(version: base, ip: 172.17.0.132)-> mockb(version: base, ip: 172.17.0.70)
-> mocka(version: canary, ip: 172.17.0.129)-> mockb(version: base, ip: 172.17.0.70)
-> mocka(version: base, ip: 172.17.0.132)-> mockb(version: base, ip: 172.17.0.70)
-> mocka(version: canary, ip: 172.17.0.129)-> mockb(version: base, ip: 172.17.0.70)
-> mocka(version: canary, ip: 172.17.0.129)-> mockb(version: base, ip: 172.17.0.70)
-> mocka(version: base, ip: 172.17.0.132)-> mockb(version: base, ip: 172.17.0.70)

      預期輸出表明入口流量訪問A服務未流向指定版本。您需要配置A服務的基於流量標籤的路由規則。具體操作，請參見下一步。

    二、驗證全鏈路灰階

    配置A服務的TrafficLabel路由vs-tf-mocka.yaml，在ASM網關側生效。預期結果為入口請求灰階流量打到A的灰階版本，Base流量打到A的Base版本，並傳遞到B服務。

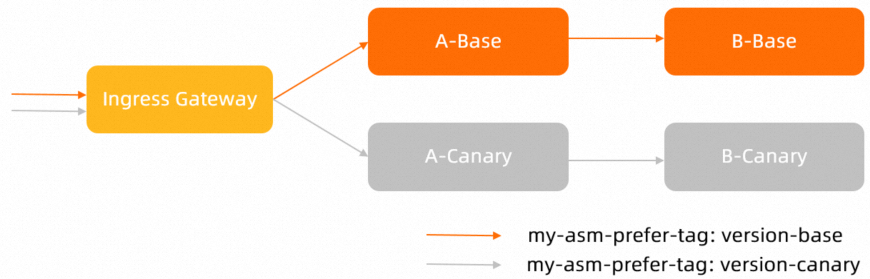

    配置應用A的基於流量標籤的路由規則後，流量示意圖如下。驗證全鏈路灰階

    1. 使用以下樣本，建立檔案vs-tf-mocka.yaml。

      apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: vs-gateway-mocka
spec:
  gateways:
  - simple-gateway
  hosts:
    - "*"
  http:
  - route:
      - destination:
          host: mocka
          subset: $asm-labels-sample

    2. 執行以下命令，在ASM網關側生效路由規則。

      kubectl apply -n default -f vs-tf-mocka.yaml

    3. 執行以下命令，驗證入口請求灰階流量打到A的灰階版本。

      for i in {1..200};  do curl -H'my-asm-prefer-tag: version-canary'  -H'my-trace-id: x000'$i  http://${ASM_GATEWAY_IP}/; echo; sleep 1; done;

      預期輸出：

      -> mocka(version: canary, ip: 172.17.0.69)-> mockb(version: canary, ip: 172.17.0.130)
-> mocka(version: canary, ip: 172.17.0.69)-> mockb(version: canary, ip: 172.17.0.130)
-> mocka(version: canary, ip: 172.17.0.69)-> mockb(version: canary, ip: 172.17.0.130)
-> mocka(version: canary, ip: 172.17.0.69)-> mockb(version: canary, ip: 172.17.0.130)
-> mocka(version: canary, ip: 172.17.0.69)-> mockb(version: canary, ip: 172.17.0.130)
-> mocka(version: canary, ip: 172.17.0.69)-> mockb(version: canary, ip: 172.17.0.130)
-> mocka(version: canary, ip: 172.17.0.69)-> mockb(version: canary, ip: 172.17.0.130)

    4. 執行以下命令，驗證Base流量打到A的Base版本，並傳遞到B服務。

      for i in {1..200};  do curl -H'my-asm-prefer-tag: version-base'  -H'my-trace-id: x000'$i  http://${ASM_GATEWAY_IP}/; echo; sleep 1; done;

      預期輸出：

      -> mocka(version: base, ip: 172.17.0.90)-> mockb(version: base, ip: 172.17.0.93)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: base, ip: 172.17.0.93)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: base, ip: 172.17.0.93)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: base, ip: 172.17.0.93)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: base, ip: 172.17.0.93)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: base, ip: 172.17.0.93)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: base, ip: 172.17.0.93)

    三、驗證路由權重

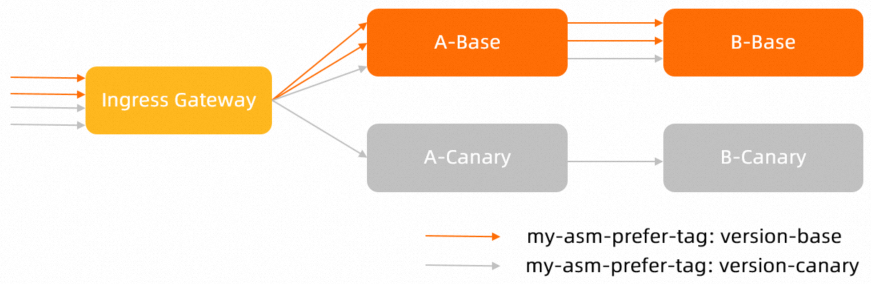

    當在應用A上配置基於權重與基於流量標籤的路由規則後，流量示意圖如下。驗證路由權重

    1. 使用以下內容，建立vs-tf-mocka-90-10.yaml檔案。

      apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: vs-gateway-mocka
spec:
  gateways:
  - simple-gateway
  hosts:
    - "*"
  http:
  - route:
      - destination:
          host: mocka
          subset: version-base
        weight: 90
      - destination:
          host: mocka
          subset: $asm-labels-sample
        weight: 10

    2. 執行以下命令，在ASM網關側生效路由規則。

      kubectl apply -n default -f vs-tf-mocka-90-10.yaml

    3. 執行以下命令，驗證入口請求灰階流量打到應用A的版本。

      for i in {1..200};  do curl -H'my-asm-prefer-tag: version-canary'  -H'my-trace-id: x000'$i  http://${ASM_GATEWAY_IP}/; echo; sleep 1; done;

      預期輸出：

      -> mocka(version: base, ip: 172.17.0.90)-> mockb(version: canary, ip: 172.17.0.130)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: canary, ip: 172.17.0.130)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: canary, ip: 172.17.0.130)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: canary, ip: 172.17.0.130)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: canary, ip: 172.17.0.130)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: canary, ip: 172.17.0.130)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: canary, ip: 172.17.0.130)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: canary, ip: 172.17.0.130)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: canary, ip: 172.17.0.130)
-> mocka(version: canary, ip: 172.17.0.69)-> mockb(version: canary, ip: 172.17.0.130)

      由預期輸出得到，入口請求灰階流量約90%左右流嚮應用A的Base版本，10%左右流向到Canary版本。在上述生效的路由規則中，90%的請求進入應用A的Base版本，剩下的10%請求按照指定的要求標頭my-asm-prefer-tag的值來決定去向，而請求命令中指定version-canary為要求標頭my-asm-prefer-tag的值，即這10%的請求將流向Canary版本。

    4. 執行以下命令，驗證入口請求的Base版本流量全部轉到應用A的Base版本。

      for i in {1..200};  do curl -H'my-asm-prefer-tag: version-base'  -H'my-trace-id: x000'$i  http://${ASM_GATEWAY_IP}/; echo; sleep 1; done;

      預期輸出：

      -> mocka(version: base, ip: 172.17.0.90)-> mockb(version: base, ip: 172.17.0.93)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: base, ip: 172.17.0.93)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: base, ip: 172.17.0.93)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: base, ip: 172.17.0.93)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: base, ip: 172.17.0.93)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: base, ip: 172.17.0.93)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: base, ip: 172.17.0.93)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: base, ip: 172.17.0.93)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: base, ip: 172.17.0.93)
-> mocka(version: base, ip: 172.17.0.90)-> mockb(version: base, ip: 172.17.0.93)

      上述生效的路由規則中，90%的請求進入Base版本，剩下的10%請求按照指定的要求標頭my-asm-prefer-tag的值來決定去向，而請求命令中指定version-base為要求標頭my-asm-prefer-tag的值，即這10%的請求將流向Base版本。
