藉助ASM網關，您可以配置帶有mTLS安全機制的gRPC服務，確保僅授權的用戶端能夠訪問，並在整個資料轉送過程中實施端到端加密和雙向身分識別驗證，有效防止資訊被竊聽、篡改及非法訪問。

前提條件

建立ASM企業版執行個體。具體操作，請參見建立ASM執行個體。
已建立Kubernetes託管版叢集。具體操作，請參見建立ACK託管叢集。
已添加叢集到ASM執行個體。具體操作，請參見添加叢集到ASM執行個體。
已部署入口網關服務。具體操作，請參見建立入口網關服務。
已部署應用到ASM執行個體的叢集中。具體操作，請參見在ASM執行個體關聯的叢集中部署應用。

背景資訊

Service MeshASM的流量管理功能支援通過入口網關訪問內部的gRPC服務。由於gRPC基於HTTP/2協議，所以也可以使用TLS/mLTS對傳輸資料進行加密，保障資料安全。ASM網關目前同樣支援TLS/mTLS的gRPC協議，可以將加密的TCP資料流在網關處進行TLS終止，網格內的應用不需要再進行TLS配置。

操作步驟

步驟一：部署樣本應用

登入Container Service管理主控台，在左側導覽列選擇叢集。
在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇工作負載 > 無狀態。
在無狀態頁面頂部，命名空間右側下拉式清單中選擇命名空間，單擊使用YAML建立資源。

在建立頁面，將如下YAML模板粘貼至模板文字框內，單擊建立。

展開查看YAML

apiVersion: apps/v1
kind: Deployment
metadata:
  name: istio-grpc-server-v1
  labels:
    app: istio-grpc-server
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: istio-grpc-server
      version: v1
  template:
    metadata:
      labels:
        app: istio-grpc-server
        version: v1
    spec:
      containers:
      - args:
        - --address=0.0.0.0:8080
        image: registry.cn-hangzhou.aliyuncs.com/aliacs-app-catalog/istio-grpc-server
        imagePullPolicy: Always
        livenessProbe:
          exec:
            command:
            - /bin/grpc_health_probe
            - -addr=:8080
          initialDelaySeconds: 2
        name: istio-grpc-server
        ports:
        - containerPort: 8080
        readinessProbe:
          exec:
            command:
            - /bin/grpc_health_probe
            - -addr=:8080
          initialDelaySeconds: 2
---
apiVersion: v1
kind: Service
metadata:
  name: istio-grpc-server
  labels:
    app: istio-grpc-server
spec:
  ports:
  - name: grpc-backend
    port: 8080
    protocol: TCP
  selector:
    app: istio-grpc-server
  type: ClusterIP
---

說明

由於Istio的協議選擇機制，此處Service配置中的ports欄位的name必須以http2-或者grpc-開頭，否則Istio無法正確識別服務合約。

步驟二：部署入口網關

本例中使用預設的443連接埠暴露服務。具體操作，請參見建立入口網關。

步驟三：設定Service MeshASM的路由規則

登入ASM控制台，在左側導覽列，選擇服務網格 > 網格管理。
在網格管理頁面，單擊待配置執行個體的名稱或者操作列中的管理。

建立網關規則。

在網格詳情頁面左側導覽列，選擇ASM網關 > 網關規則。
在網關規則頁面，單擊使用YAML建立。

在建立頁面，請選擇命名空間為default，將如下的YAML粘貼至文字框中，單擊建立。

apiVersion: networking.istio.io/v1beta1
kind: Gateway
metadata:
  name: gw-grpc-443
  namespace: default
spec:
  selector:
    istio: ingressgateway
  servers:
    - hosts:
        - '*'
      port:
        name: https
        number: 443
        protocol: HTTPS
      tls:
        credentialName: example-credential
        mode: MUTUAL

建立虛擬服務。
1. 在網格詳情頁面左側導覽列，選擇流量管理中心 > 虛擬服務。
2. 在虛擬服務頁面，單擊使用YAML建立。
3. 在建立頁面，請選擇命名空間為default，將如下的YAML粘貼至文字框中，單擊建立。
```
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: grpc-vs
spec:
  hosts:
  - "*"
  gateways:
  - gw-grpc-443
  http:
    - match:
        - port: 443
      route:
        - destination:
            host: istio-grpc-server
```

步驟四：掛載認證

gRPC的用戶端通常要求掛載SAN格式的認證。推薦您使用grpc-go樣本的認證組。由於認證需要在ASM網關中使用，所以需要將認證配置在ACK叢集中的istio-system命名空間下。

ASM執行個體為1.17以下

執行以下命令，在istio-system命名空間建立Secret。

kubectl create -n istio-system secret generic example-credential --from-file=tls.key=server_key.pem --from-file=tls.crt=server_cert.pem --from-file=ca.crt=client_ca_cert.pem

說明

Secret名稱需要和網關規則中配置的credentialName相同。

ASM執行個體為1.17及以上
1. 登入ASM控制台，在左側導覽列，選擇服務網格 > 網格管理。
2. 在網格管理頁面，單擊目標執行個體名稱，然後在左側導覽列，選擇ASM網關 > 認證管理。
3. 在認證管理頁面，單擊建立，然後在認證資訊面板，配置相關資訊，單擊確定。

步驟五：運行gRPC用戶端

本文使用gRPC-go的官網樣本作為gRPC的Mtls用戶端。

請參照gRPC-go官網樣本安裝gRPC依賴。更多內容，請參見gRPC-go。
請參照gRPC-go官網樣本複製gRPC-go的程式碼程式庫。更多內容，請參見GRPC-go代碼。

使用如下代碼，覆蓋/grpc-go/examples/helloworld/greeter_client/main.go檔案，將address的值修改為${ASM網關地址}:443。

展開查看代碼

/*
 *
 * Copyright 2015 gRPC authors.
 *
 * Licensed under the Apache License, Version 2.0 (the "License");
 * you may not use this file except in compliance with the License.
 * You may obtain a copy of the License at
 *
 *     http://www.apache.org/licenses/LICENSE-2.0
 *
 * Unless required by applicable law or agreed to in writing, software
 * distributed under the License is distributed on an "AS IS" BASIS,
 * WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
 * See the License for the specific language governing permissions and
 * limitations under the License.
 *
 */

// Package main implements a client for Greeter service.
package main

import (
    "context"
    "crypto/tls"
    "crypto/x509"
    "flag"
    "io/ioutil"
    "log"
    "time"

    "google.golang.org/grpc"
    "google.golang.org/grpc/credentials"
    pb "google.golang.org/grpc/examples/helloworld/helloworld"
)

const (
    defaultName = "world"
)

var (
    addr       = flag.String("addr", "localhost:50051", "the address to connect to")
    name       = flag.String("name", defaultName, "Name to greet")
    cert       = flag.String("cert", "./data/x509/client_cert.pem", "server cert for mTLS")
    key        = flag.String("key", "./data/x509/client_key.pem", "server key for mTLS")
    cacert     = flag.String("cacert", "./data/x509/ca_cert.pem", "ca cert for mTLS")
    servername = flag.String("servername", "x.test.example.com", "the cert name of server")
)

func main() {
    flag.Parse()

    certPair, err := tls.LoadX509KeyPair(*cert, *key)
    if err != nil {
        log.Fatalf("failed to load client cert: %v", err)
    }

    ca := x509.NewCertPool()
    caFilePath := *cacert
    caBytes, err := ioutil.ReadFile(caFilePath)
    if err != nil {
        log.Fatalf("failed to read ca cert %q: %v", caFilePath, err)
    }
    if ok := ca.AppendCertsFromPEM(caBytes); !ok {
        log.Fatalf("failed to parse %q", caFilePath)
    }

    tlsConfig := &tls.Config{
        ServerName:   *servername,
        Certificates: []tls.Certificate{certPair},
        RootCAs:      ca,
    }

    conn, err := grpc.Dial(*addr, grpc.WithTransportCredentials(credentials.NewTLS(tlsConfig)))
    if err != nil {
        log.Fatalf("did not connect: %v", err)
    }
    defer conn.Close()
    c := pb.NewGreeterClient(conn)

    // Contact the server and print out its response.
    ctx, cancel := context.WithTimeout(context.Background(), time.Second)
    defer cancel()
    r, err := c.SayHello(ctx, &pb.HelloRequest{Name: *name})
    if err != nil {
        log.Fatalf("could not greet: %v", err)
    }
    log.Printf("Greeting: %s", r.GetMessage())
}

替換完成後，進入examples，執行如下命令。
```
go run helloworld/greeter_client/main.go
```
預期結果：
```
Greeting：Hello World
```

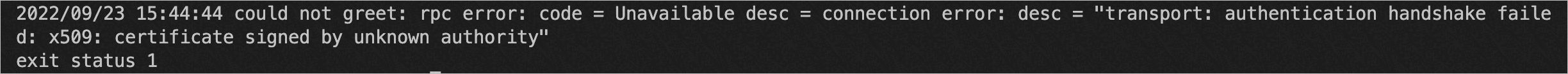

若返回結果為如下錯誤，則為認證錯誤，請您參照上述步驟，重新掛載認證。
