為ASM執行個體添加入口網關後，您可以部署應用到該執行個體關聯的叢集。本文介紹如何將Bookinfo書評應用部署到ASM執行個體關聯的ACK叢集

應用說明

本文所使用應用樣本是一個名為Bookinfo的書評應用。微服務架構如下圖所示：

該應用由以下4個微服務構成：

Productpage：該微服務會調用Details和Reviews兩個微服務，用來產生頁面。
Details：該微服務包含了書籍的資訊。
Reviews：該微服務包含了書籍相關的評論，同時會調用Ratings微服務。
Ratings：該微服務包含了由書籍評價組成的評級資訊。

Reviews微服務有3個版本：

v1版本不會調用Ratings服務。
v2版本會調用Ratings服務，並使用1到5個黑色星形表徵圖來顯示評分資訊。
v3版本會調用Ratings服務，並使用1到5個紅色星形表徵圖來顯示評分資訊。

前提條件

已添加叢集到ASM執行個體。
已建立入口網關。
已在ACK叢集中整合可觀測監控Prometheus版或者自建Prometheus，用於採集監控指標。本文以可觀測監控Prometheus版為例。具體操作，請參見整合可觀測監控Prometheus版實現網格監控或整合自建Prometheus實現網格監控。

部署Bookinfo應用程式

使用以下內容建立bookinfo.yaml。

展開查看YAML內容

apiVersion: v1
kind: Service
metadata:
  name: details
  labels:
    app: details
    service: details
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: details
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: bookinfo-details
  labels:
    account: details
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: details-v1
  labels:
    app: details
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: details
      version: v1
  template:
    metadata:
      labels:
        app: details
        version: v1
    spec:
      serviceAccountName: bookinfo-details
      containers:
      - name: details
        image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/examples-bookinfo-details-v1:1.20.1
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 9080
---
##################################################################################################
# Ratings service
##################################################################################################
apiVersion: v1
kind: Service
metadata:
  name: ratings
  labels:
    app: ratings
    service: ratings
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: ratings
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: bookinfo-ratings
  labels:
    account: ratings
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: ratings-v1
  labels:
    app: ratings
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: ratings
      version: v1
  template:
    metadata:
      labels:
        app: ratings
        version: v1
    spec:
      serviceAccountName: bookinfo-ratings
      containers:
      - name: ratings
        image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/examples-bookinfo-ratings-v1:1.20.1
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 9080
---
##################################################################################################
# Reviews service
##################################################################################################
apiVersion: v1
kind: Service
metadata:
  name: reviews
  labels:
    app: reviews
    service: reviews
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: reviews
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: bookinfo-reviews
  labels:
    account: reviews
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: reviews-v1
  labels:
    app: reviews
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: reviews
      version: v1
  template:
    metadata:
      labels:
        app: reviews
        version: v1
    spec:
      serviceAccountName: bookinfo-reviews
      containers:
      - name: reviews
        image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/examples-bookinfo-reviews-v1:1.20.1
        imagePullPolicy: IfNotPresent
        env:
        - name: LOG_DIR
          value: "/tmp/logs"
        ports:
        - containerPort: 9080
        volumeMounts:
        - name: tmp
          mountPath: /tmp
        - name: wlp-output
          mountPath: /opt/ibm/wlp/output
      volumes:
      - name: wlp-output
        emptyDir: {}
      - name: tmp
        emptyDir: {}
---
apiVersion: v1
kind: Service
metadata:
  name: reviews-v1
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: reviews
    version: v1
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: reviews-v2
  labels:
    app: reviews
    version: v2
spec:
  replicas: 1
  selector:
    matchLabels:
      app: reviews
      version: v2
  template:
    metadata:
      labels:
        app: reviews
        version: v2
    spec:
      serviceAccountName: bookinfo-reviews
      containers:
      - name: reviews
        image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/examples-bookinfo-reviews-v2:1.20.1
        imagePullPolicy: IfNotPresent
        env:
        - name: LOG_DIR
          value: "/tmp/logs"
        ports:
        - containerPort: 9080
        volumeMounts:
        - name: tmp
          mountPath: /tmp
        - name: wlp-output
          mountPath: /opt/ibm/wlp/output
      volumes:
      - name: wlp-output
        emptyDir: {}
      - name: tmp
        emptyDir: {}
---
apiVersion: v1
kind: Service
metadata:
  name: reviews-v2
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: reviews
    version: v2
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: reviews-v3
  labels:
    app: reviews
    version: v3
spec:
  replicas: 1
  selector:
    matchLabels:
      app: reviews
      version: v3
  template:
    metadata:
      labels:
        app: reviews
        version: v3
    spec:
      serviceAccountName: bookinfo-reviews
      containers:
      - name: reviews
        image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/examples-bookinfo-reviews-v3:1.20.1
        imagePullPolicy: IfNotPresent
        env:
        - name: LOG_DIR
          value: "/tmp/logs"
        ports:
        - containerPort: 9080
        volumeMounts:
        - name: tmp
          mountPath: /tmp
        - name: wlp-output
          mountPath: /opt/ibm/wlp/output
      volumes:
      - name: wlp-output
        emptyDir: {}
      - name: tmp
        emptyDir: {}
---
apiVersion: v1
kind: Service
metadata:
  name: reviews-v3
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: reviews
    version: v3
---
##################################################################################################
# Productpage services
##################################################################################################
apiVersion: v1
kind: Service
metadata:
  name: productpage
  labels:
    app: productpage
    service: productpage
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: productpage
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: bookinfo-productpage
  labels:
    account: productpage
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: productpage-v1
  labels:
    app: productpage
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: productpage
      version: v1
  template:
    metadata:
      annotations:
        prometheus.io/scrape: "true"
        prometheus.io/port: "9080"
        prometheus.io/path: "/metrics"
      labels:
        app: productpage
        version: v1
    spec:
      serviceAccountName: bookinfo-productpage
      containers:
      - name: productpage
        image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/examples-bookinfo-productpage-v1:1.20.1
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 9080
        volumeMounts:
        - name: tmp
          mountPath: /tmp
      volumes:
      - name: tmp
        emptyDir: {}
---
apiVersion: v1
kind: Service
metadata:
  name: productpage-v1
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: productpage
    version: v1
---
apiVersion: v1
kind: Service
metadata:
  name: ratings-v1
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: ratings
    version: v1
---
apiVersion: v1
kind: Service
metadata:
  name: details-v1
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: details
    version: v1

執行以下命令，在default命名空間中部署該樣本應用。
```
kubectl apply -f  bookinfo.yaml
```

部署並配置入口網關

建立bookinfo-gateway.yaml。

apiVersion: networking.istio.io/v1beta1
kind: Gateway
metadata:
  name: bookinfo-gateway
  namespace: default
spec:
  selector:
    istio: ingressgateway
  servers:
    - port:
        number: 80
        name: http
        protocol: HTTP
      hosts:
        - '*'
---
apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: vs-demo
  namespace: default
spec:
  hosts:
    - '*'
  http:
    - name: gw-to-productage
      match:
        - uri:
            exact: /productpage
        - uri:
            prefix: /static
        - uri:
            exact: /login
        - uri:
            exact: /logout
        - uri:
            prefix: /api/v1/products
      route:
        - destination:
            host: productpage
            port:
              number: 9080
  gateways:
    - bookinfo-gateway

部署入口網關。
```
kubectl apply -f bookinfo-gateway.yaml
```

訪問應用程式

您將通過剛剛配置的網關串連到 Bookinfo productpage 服務。

擷取網關IP地址。

echo $(kubectl -n istio-system get istiogateway ingressgateway -o jsonpath="{.status.GatewayAddress[0]}")

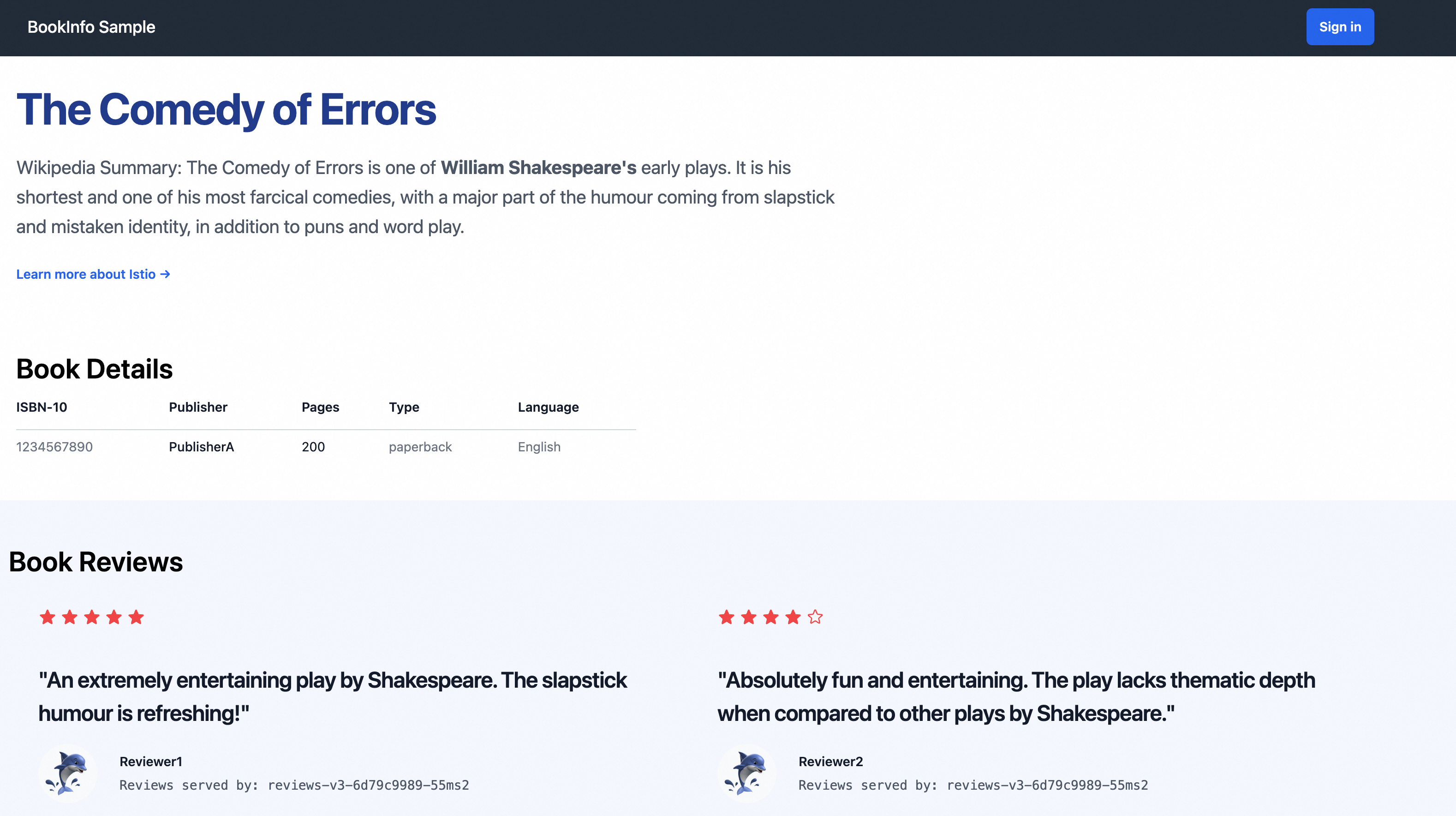

在瀏覽器中訪問http://{入口網關的IP地址}/productpage查看Bookinfo應用。
多次重新整理頁面，您可以看到Book Reviews下的ratings發生變化，分別對應reviews應用的v1、v2和v3版本。

為Bookinfo開啟Ambient模式

登入ASM控制台，在左側導覽列，選擇服務網格 > 網格管理。
在網格管理頁面，單擊目標執行個體名稱，然後在左側導覽列，選擇網格執行個體 > 全域命名空間。
單擊default命名空間資料面模式列下的切換為Ambient Mesh模式。
您隨時可以在全域命名空間頁面將命名空間的資料面模式切換回Sidecar模式。
在瀏覽器中訪問http://{入口網關的IP地址}/productpage查看Bookinfo應用。可以看到業務仍然可以正常訪問，區別在於此時的Bookinfo的應用Pod之間全部開啟了mTLS加密。

查看網格拓撲

開啟監控指標採集。
1. 在網格管理頁面，單擊目標執行個體名稱，然後在左側導覽列，選擇可觀測管理中心 > 監控指標。
2. 單擊將監控指標採集到阿里雲可觀測監控Prometheus版，在確認彈框中勾選叢集名稱，單擊確定。
  若您使用的是自建Prometheus，本步驟可以跳過。

開啟網格拓撲。

在網格管理頁面，單擊目標執行個體名稱，然後在左側導覽列，選擇可觀測管理中心 > 網格拓撲。

單擊開始啟用，按照以下參數配置網格拓撲，配置完成後單擊確認啟用。

以下以ASM網關的方式訪問為例進行配置。

配置項	樣本值
服務部署模式	資料面Kubernetes叢集內部部署模式。使用託管模式部署時僅支援使用Serverless ASM網關進行訪問。
觀測叢集	c6118d720xxxxxxxxxxxxxx58410a9c7d0。
Prometheus讀取地址	本樣本無需填寫。若您使用的是自建Prometheus，請在這裡填入實際的讀取地址。 ASM中添加多個叢集時，需要先建立彙總執行個體，並填寫彙總執行個體的讀取地址。
身份認證-登入方式	使用Token登入。
訪問入口	ASM網關方式。選擇ASM網關選擇入口網關名稱，本樣本為ingressgateway。選擇ASM網關連接埠選擇443。您也可以通過編輯網關來為網格拓撲增加獨立的連接埠。

發送測試流量，產生流量拓撲圖。

export GATEWAY_ADDRESS=$(kubectl -n istio-system get istiogateway ingressgateway -o jsonpath="{.status.GatewayAddress[0]}")
for i in $(seq 1 100); do
  echo "Request $i: $(curl -sSI -o /dev/null -w "%{http_code}" "http://${GATEWAY_ADDRESS}:80/productpage")"
done

在網格拓撲頁面，單擊拓撲地址後的訪問ASM網格拓撲。然後在登入方式部分單擊查看登入Token並複製Token內容。在Kiali頁面將複製的內容填入Token輸入框，單擊Log in。
