Application Real-Time Monitoring Service：使用 OpenTelemetry 對 OpenResty 進行鏈路追蹤

一、構建 ngx_otel_module 模組

本節將指導您完成 ngx_otel_module 模組的構建。我們將從準備構建環境開始，逐步安裝必要的工具和依賴項，擷取當前 OpenResty 系統的配置資訊，下載匹配的 Nginx 源碼，配置編譯參數，並最終編譯出可用的 ngx_otel_module 模組，為後續的 OpenTelemetry 整合做好準備。您也可以參考 ngx_otel_module 官方說明進行構建，詳情請參考 build ngx_otel_module from source。

1. 安裝構建工具和依賴項。

   sudo apt update

   sudo apt install cmake build-essential libssl-dev zlib1g-dev libpcre3-dev

   sudo apt install pkg-config libc-ares-dev libre2-dev # for gRPC

2. 確定 OpenResty 使用的 Nginx 版本和編譯配置。

   openresty -V

   以下為輸出樣本。

   /# openresty -V
   nginx version: openresty/1.25.3.2
   built with OpenSSL 1.1.1w  11 Sep 2023
   TLS SNI support enabled
   configure arguments: --prefix=/usr/local/openresty/nginx --with-cc-opt='-O2 -DNGX_LUA_ABORT_AT_PANIC -I/usr/local/openresty/zlib/include -I/usr/local/openresty/pcre/include -I/usr/local/openresty/openssl111/include' --add-module=../ngx_devel_kit-0.3.3 --add-module=../echo-nginx-module-0.63 --add-module=../xss-nginx-module-0.06 --add-module=../ngx_coolkit-0.2 --add-module=../set-misc-nginx-module-0.33 --add-module=../form-input-nginx-module-0.12 --add-module=../encrypted-session-nginx-module-0.09 --add-module=../srcache-nginx-module-0.33 --add-module=../ngx_lua-0.10.26 --add-module=../ngx_lua_upstream-0.07 --add-module=../headers-more-nginx-module-0.37 --add-module=../array-var-nginx-module-0.06 --add-module=../memc-nginx-module-0.20 --add-module=../redis2-nginx-module-0.15 --add-module=../redis-nginx-module-0.3.9 --add-module=../ngx_stream_lua-0.0.14 --with-ld-opt='-Wl,-rpath,/usr/local/openresty/luajit/lib -L/usr/local/openresty/zlib/lib -L/usr/local/openresty/pcre/lib -L/usr/local/openresty/openssl111/lib -Wl,-rpath,/usr/local/openresty/zlib/lib:/usr/local/openresty/pcre/lib:/usr/local/openresty/openssl111/lib' --with-pcre-jit --with-stream --with-stream_ssl_module --with-stream_ssl_preread_module --with-http_v2_module --with-http_v3_module --without-mail_pop3_module --without-mail_imap_module --without-mail_smtp_module --with-http_stub_status_module --with-http_realip_module --with-http_addition_module --with-http_auth_request_module --with-http_secure_link_module --with-http_random_index_module --with-http_gzip_static_module --with-http_sub_module --with-http_dav_module --with-http_flv_module --with-http_mp4_module --with-http_slice_module --with-http_gunzip_module --with-threads --with-stream --without-pcre2 --with-http_ssl_module

3. 下載對應版本的 Nginx 源碼。

   請將 {OPENRESTY_NGINX_VERSION}替換為對應版本 Tag。如要尋找 Tag 名稱，請訪問 https://github.com/nginx/nginx/tags。以 1.25.3.2 版本為例，對應的版本 Tag 為 release-1.25.3。

   git clone https://github.com/nginx/nginx.git
   cd nginx
   git checkout {OPENRESTY_NGINX_VERSION}  # 切換到對應版本Tag

4. 配置 Nginx 編譯參數。

   請在 nginx 源碼根目錄執行以下命令。

   {NGINX_CONFIGURE_ARGUMENTS}為步驟2：確定 OpenResty 使用的 Nginx 版本和編譯配置中擷取的 configure arguments 內容，並移除與 --add-module相關的參數配置。

   ./auto/configure {NGINX_CONFIGURE_ARGUMENTS} --with-compat

5. 下載 ngx_otel_module 模組源碼。

   cd ..
   git clone https://github.com/nginxinc/nginx-otel.git
   cd /nginx-otel

6. 編譯 ngx_otel_module 模組。

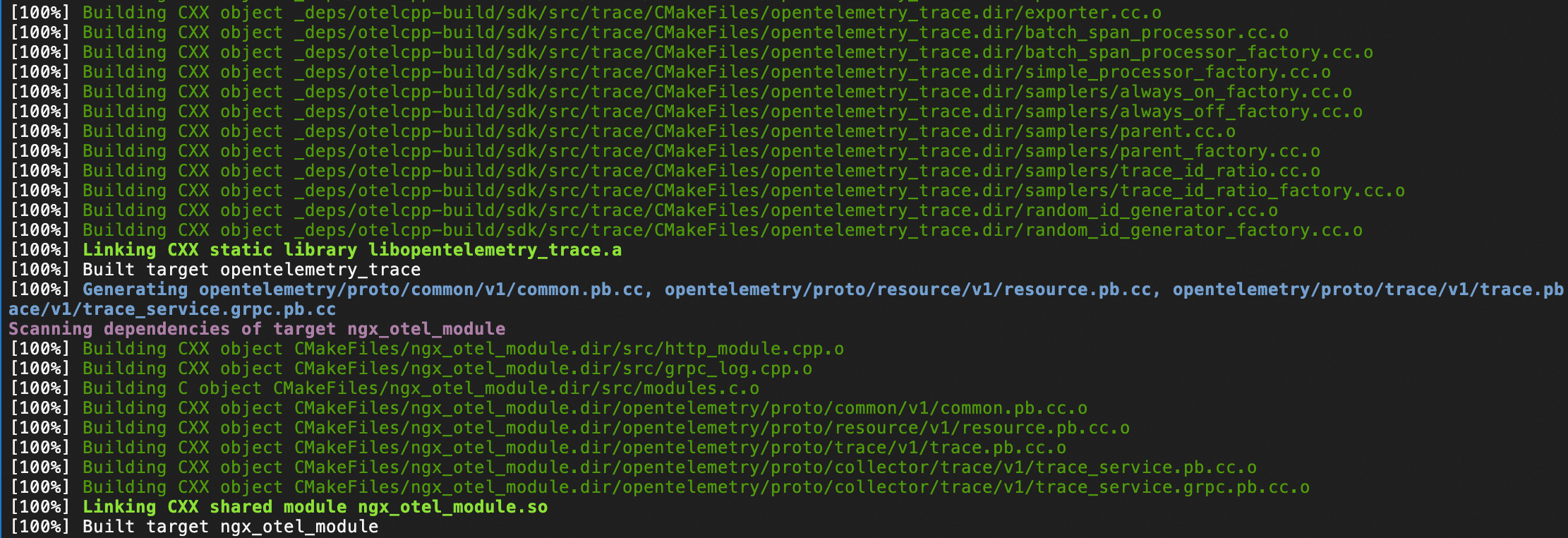

   建立並進入 build 目錄進行編譯，編譯完成後會在 build 目錄產生 ngx_otel_module.so 檔案。

   mkdir build
   cd build
   cmake -DNGX_OTEL_NGINX_BUILD_DIR=/nginx/objs ..
   make



二、啟用 ngx_otel_module 模組

1. 將ngx_otel_module.so模組檔案複製到 nginx modules 目錄。

   mkdir -p /usr/local/openresty/nginx/modules/
   cp ngx_otel_module.so /usr/local/openresty/nginx/modules/

2. 配置 nginx.conf。

   為 OpenResty 啟用鏈路追蹤，您需要在 Nginx 主設定檔/usr/local/openresty/nginx/conf/nginx.conf中載入 ngx_otel_module 模組並添加配置項。關於 ngx_otel_module 模組的更多參數配置資訊，請參見ngx_otel_module 模組文檔。

   • 全域配置：為所有 HTTP 要求開啟鏈路追蹤。

     load_module modules/ngx_otel_module.so; # 載入 ngx_otel_module
     ...
     http {
         ...

         otel_exporter {

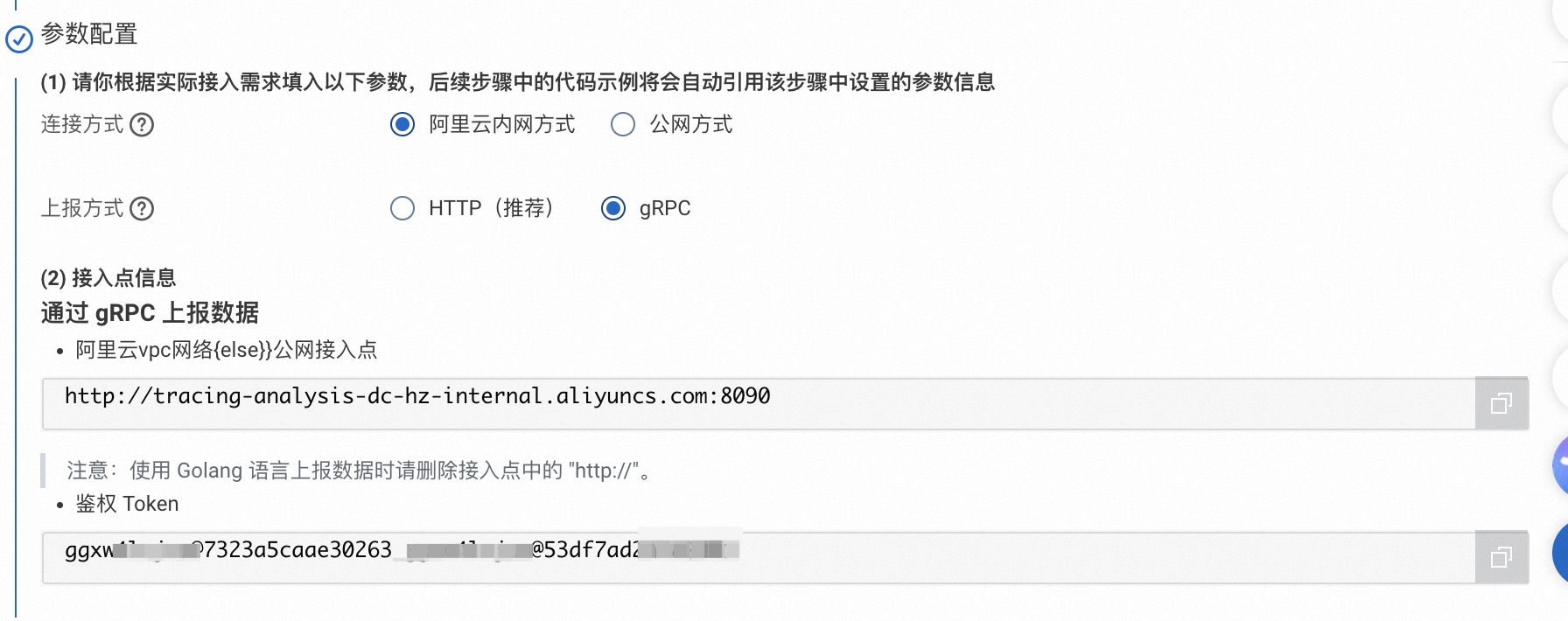

             endpoint "${GRPC_ENDPOINT}"; # 前提條件中擷取的 gRPC 存取點
             header Authentication "${GRPC_TOKEN}"; # 前提條件中擷取的鑒權 Token
         }

         otel_trace on;                     # 開啟鏈路追蹤
         otel_service_name ${SERVICE_NAME};  # 應用程式名稱
         otel_trace_context propagate;         # 向下遊服務注入Trace上下文
         ...
     }

   • 單個 Location 配置：為單個 Location 開啟鏈路追蹤。

     load_module modules/ngx_otel_module.so; # 載入 ngx_otel_module

     ...

     http {

         otel_exporter {
             endpoint "${GRPC_ENDPOINT}"; # 前提條件中擷取的 gRPC 存取點
             header Authentication "${GRPC_TOKEN}"; # 前提條件中擷取的鑒權 Token
         }

         server {
             listen 127.0.0.1:80;

             location /hello {
                 otel_trace         on;             # 只為 127.0.0.1:80/hello 開啟鏈路追蹤
                 otel_service_name ${SERVICE_NAME}  # 應用程式名稱
                 otel_trace_context propagate;         # 向下遊服務注入Trace上下文

                 ...
             }
         }
     }

3. 檢查 nginx.conf 配置是否正確。

   /usr/local/openresty/nginx/sbin/nginx -t

   預期輸出如下，表明配置無誤。

   nginx: the configuration file /usr/local/openresty/nginx/conf/nginx.conf syntax is ok
   nginx: configuration file /usr/local/openresty/nginx/conf/nginx.conf test is successful

4. 重載配置。

   # 方式1: 使用 openresty 命令重載配置
   openresty -s reload

   # 方式2: 使用 nginx 命令重載配置
   /usr/local/openresty/nginx/sbin/nginx -s reload

三、查看 OpenResty 調用鏈

完成以上配置並重載後，您可向 OpenResty 發送請求，以產生調用鏈。然後登入可觀測鏈路 OpenTelemetry 版控制台，查看由 OpenTelemetry 產生的 OpenResty 調用鏈。

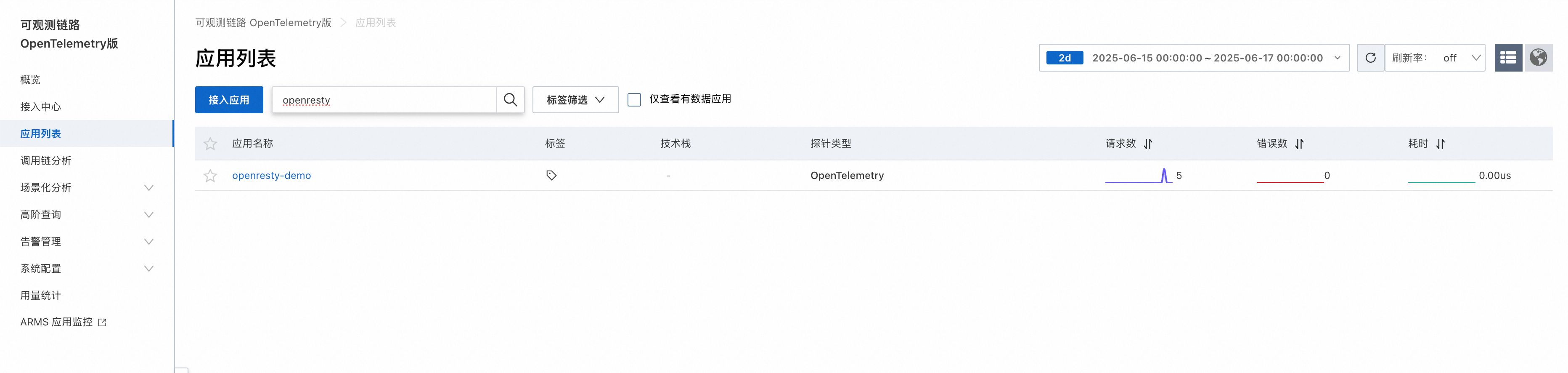

1. 在應用列表頁查看 OpenResy 應用。

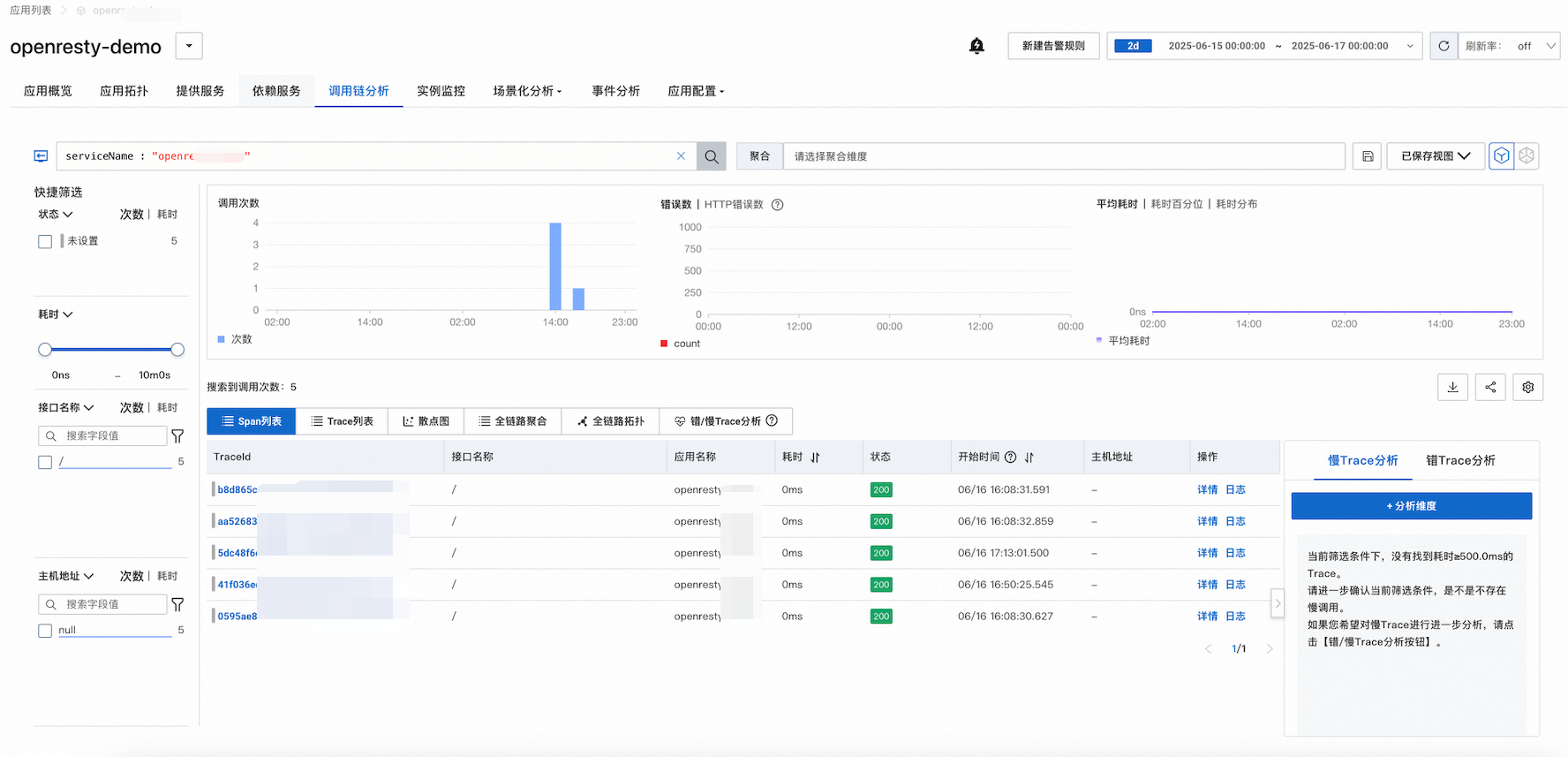

2. 在調用鏈分析頁面查看 OpenResty 的調用鏈。

   • 查看某個時間段的所有調用鏈。

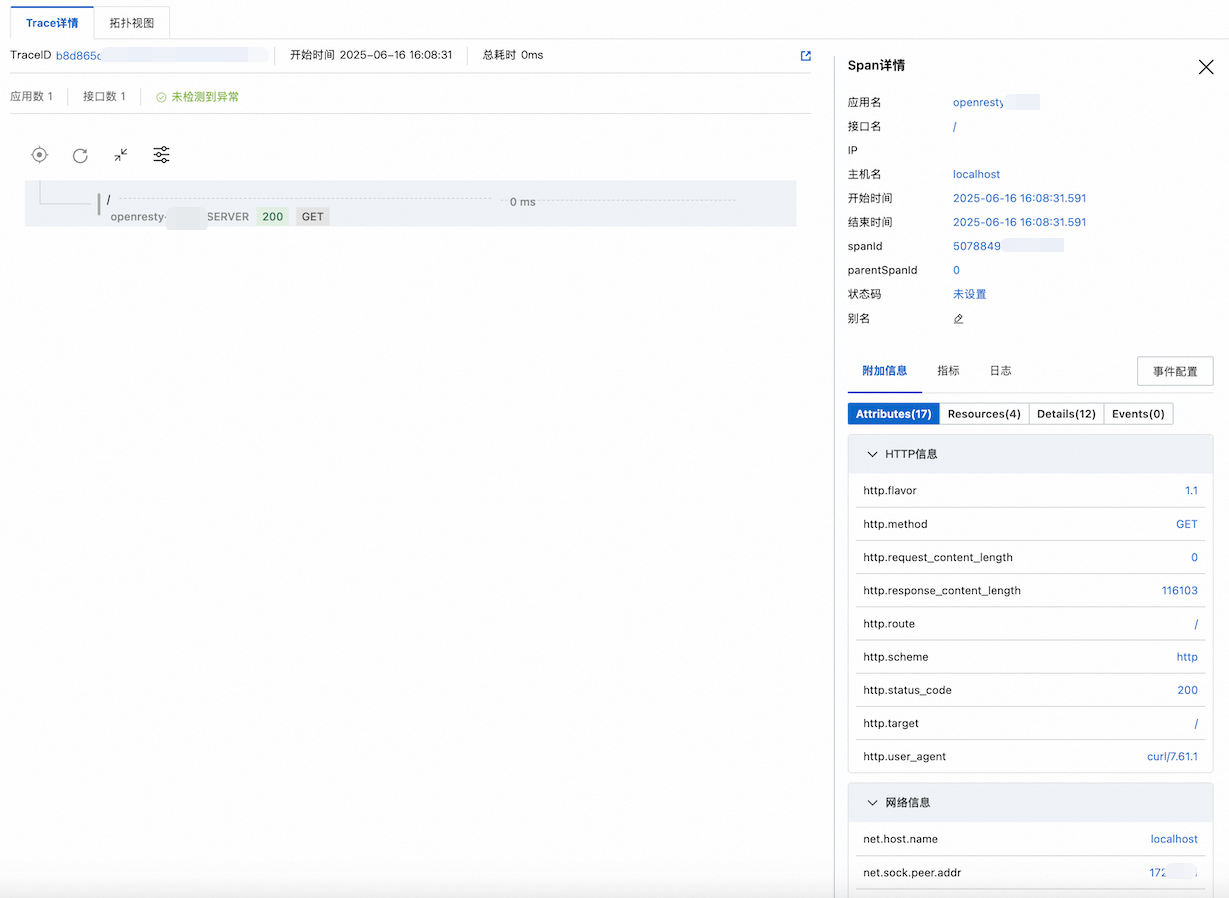

   • 查看單個 trace 的完整鏈路詳情。
