本文介紹如何使用Grafana訪問 ARMS 的 Grafana Tempo 相容介面。

前提條件

Tempo 對接支援 Grafana 9.x、10.x、11.x 版本，其中 10.3.0 及以上版本支援 Tempo V2 介面，10.3.0 以下版本只支援 V1 介面。本文以 Grafana 11.5.2 為例進行說明。
已接入ARMS 或可觀測鏈路 OpenTelemetry 版。
已建立RAM使用者的AccessKey，並且為RAM使用者授予Logstore的查詢許可權。具體操作，請參見RAM授權。

背景資訊

Grafana是一款開源的資料視覺效果和監控平台，支援多種資料來源，包括但不限於 Tempo、Graphite、InfluxDB、Prometheus、Elasticsearch等，並提供豐富的圖表展示和資料查詢功能。

針對習慣使用 Grafana 分析 Trace 資料的使用者，ARMS 提供了相容 Tempo 的介面，便於他們使用 Grafana 的 Tempo 資料來源外掛程式訪問Log Service進行查詢和分析。

配置資料來源

登入Grafana控制台。
在左側導覽列，選擇Connections > Add new connection。
在Add new connection頁簽，找到並單擊Tempo。
然後在開啟的Tempo詳情頁中，單擊Add new data source。
在Settings頁簽中，完成如下配置，然後單擊Save&test測試連通性。如顯示Data source successfully connected，表示配置正確。如果報錯，請參見常見問題和錯誤排查。

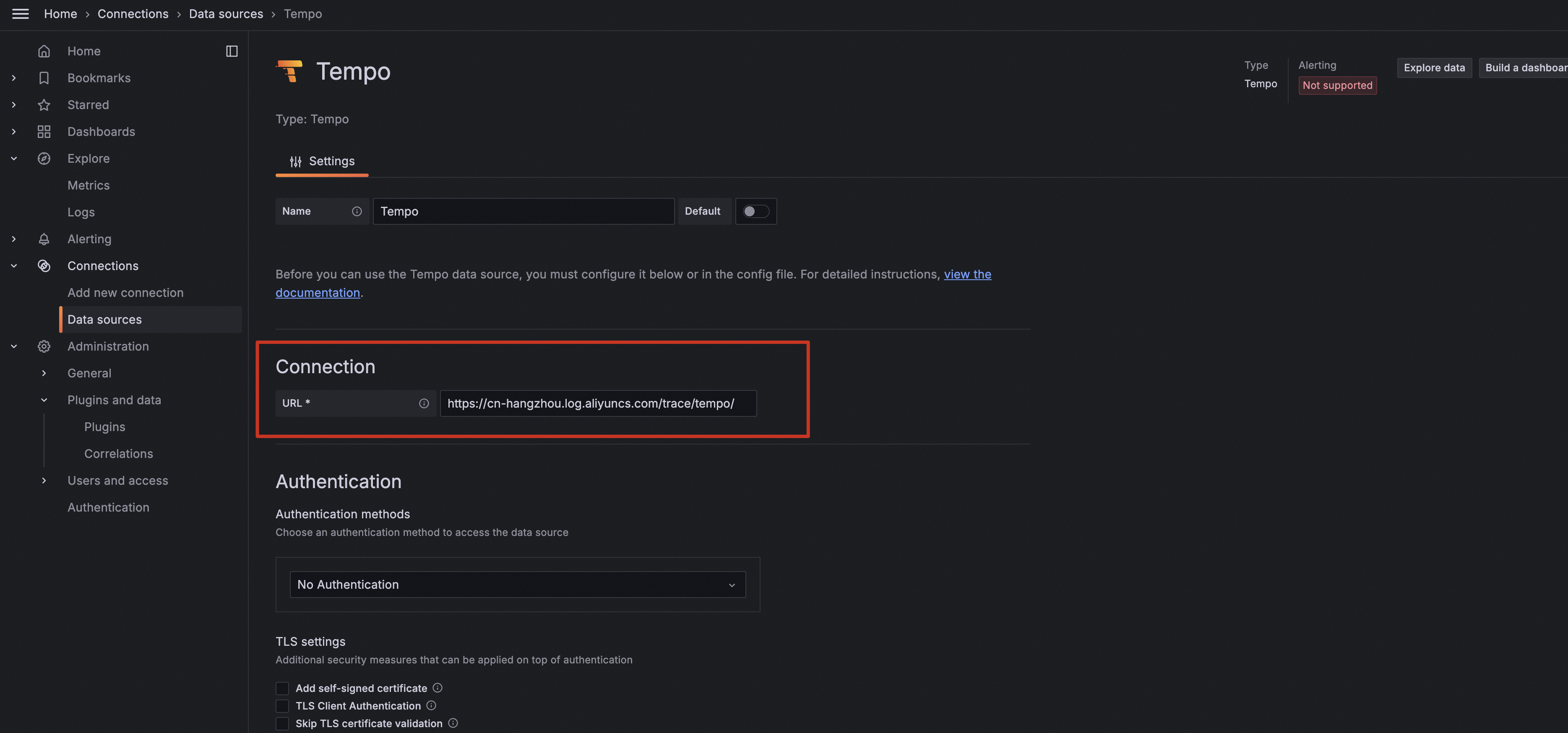

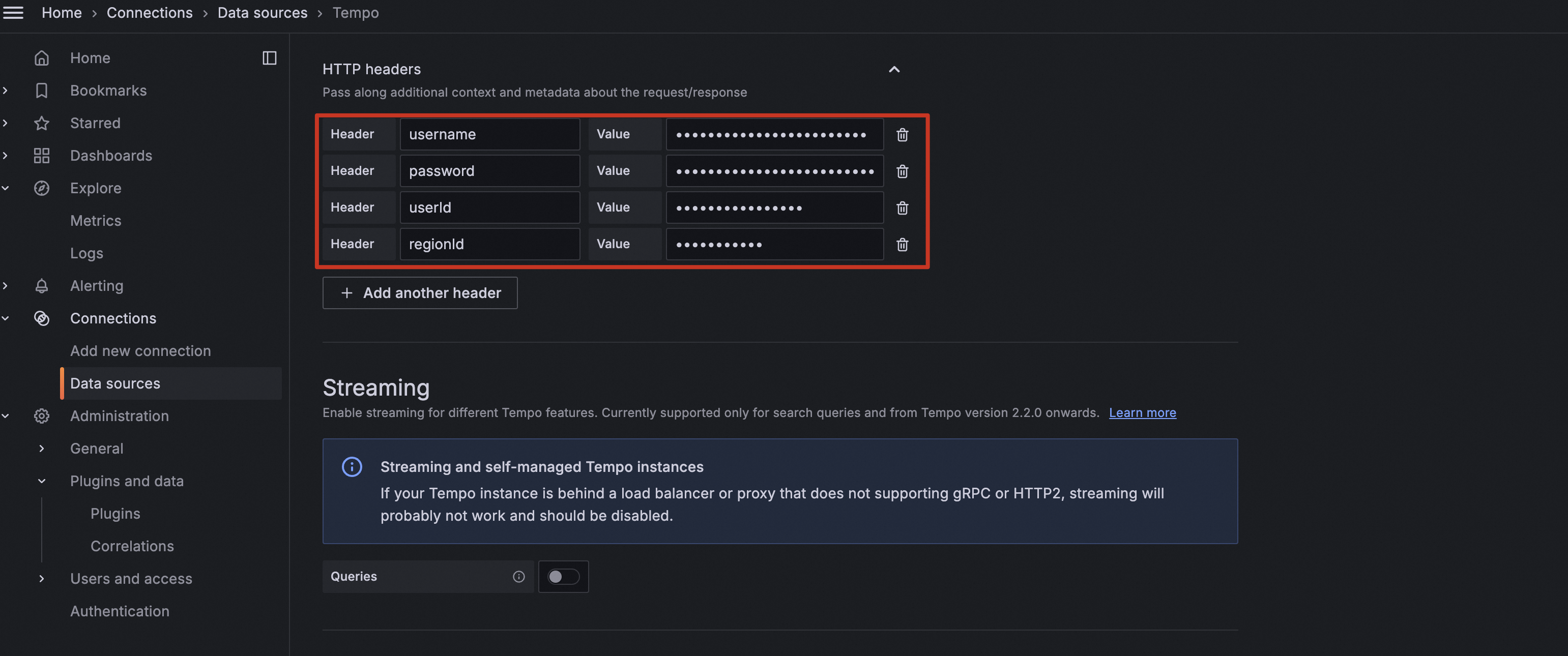

在 Settings 頁簽中，完成如下配置（URL 和 HTTP Headers），然後單擊 Save&test 測試連通性。

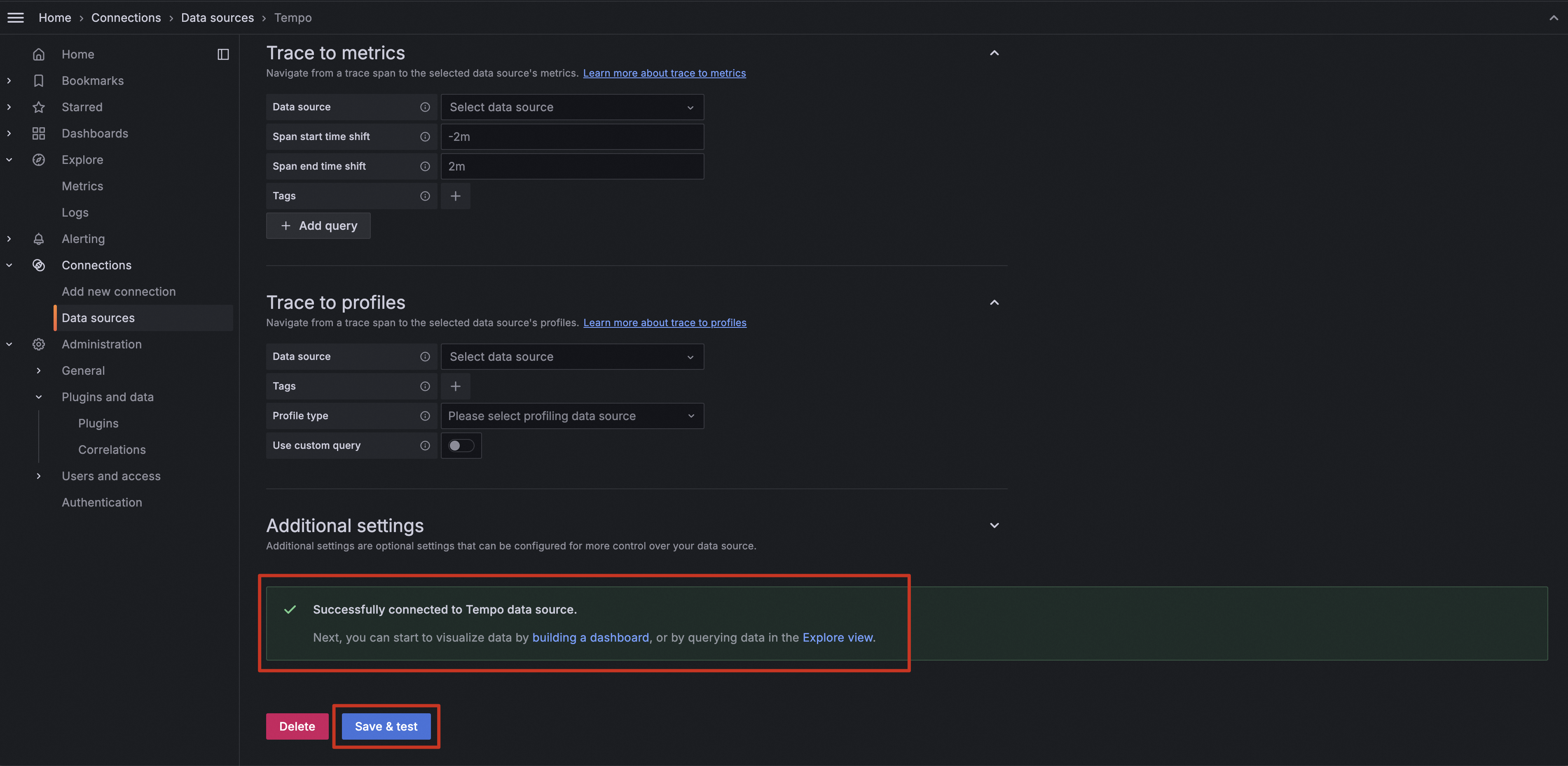

如顯示 Successfully connected to Tempo data source，表示配置正確。如果報錯，請參見常見問題和錯誤排查。

重要參數配置說明如下表所示，其他參數請使用預設配置。

配置地區	參數名稱	說明
Connection	URL	資料訪問地址，格式為 `https://${sls-endpoint}/trace/tempo/`。其中`${sls-endpoint}`為 Trace 資料所屬地區對應的Log Service訪問網域名稱。更多資訊，請參見服務入口。例如 `https://cn-hangzhou.log.aliyuncs.com/trace/tempo/`。
HTTP headers	username	阿里雲帳號AccessKeyID。建議使用RAM使用者的AccessKey，該RAM使用者需具備Log Service Logstore的資料查詢許可權。您可以通過許可權助手，配置許可權。具體操作，請參見配置許可權助手。AccessKey的擷取方法，請參見存取金鑰。
	password	阿里雲帳號AccessKeySecret。建議使用RAM使用者的AccessKeySecret，該RAM使用者需具備Logstore的資料查詢許可權。您可以通過許可權助手，配置許可權。具體操作，請參見配置許可權助手。AccessKey的擷取方法，請參見存取金鑰。
	userId	阿里雲主帳號 ID。
	regionId	Trace 資料所在地區。

查看資料

建立資料來源後，Grafana 將可以訪問儲存在Log Service中的 ARMS 調用鏈資料。通過 Tempo 的外掛程式對接 ARMS 的 Tempo 相容介面，可以很方便地做圖表可視化。

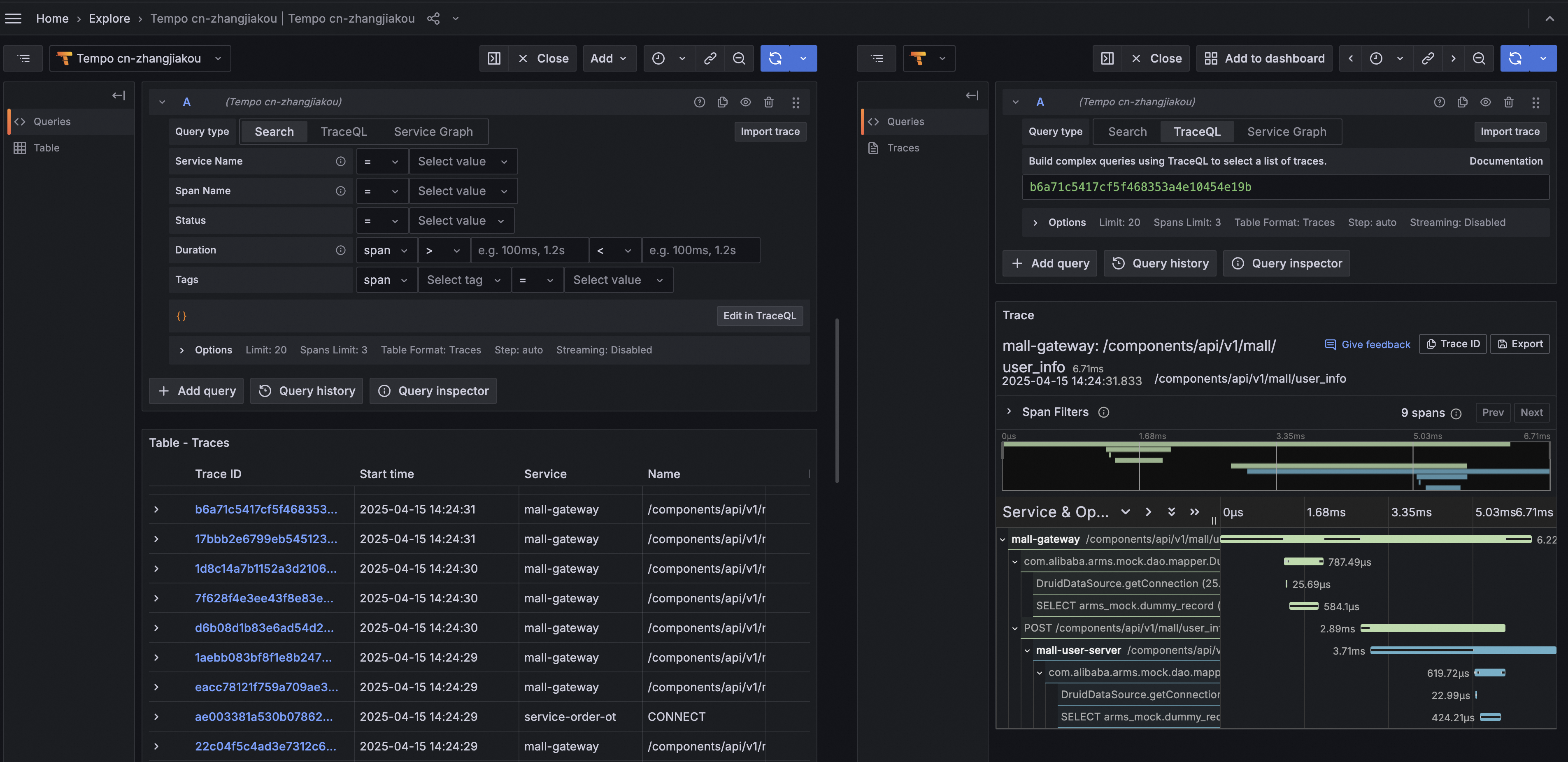

在 Explore 頁面搜尋 Traces

訪問 Grafana 的 Explore 頁面，選擇已建立的 Tempo 資料來源，即可使用常見維度（例如應用程式名稱、Span 名稱、狀態、時間範圍、耗時、Span 屬性等）搜尋 Traces。單擊 Trace ID，使用 Explore trace 視圖快速診斷系統中的錯誤和高延遲事件。

在儀錶盤中自訂圖表

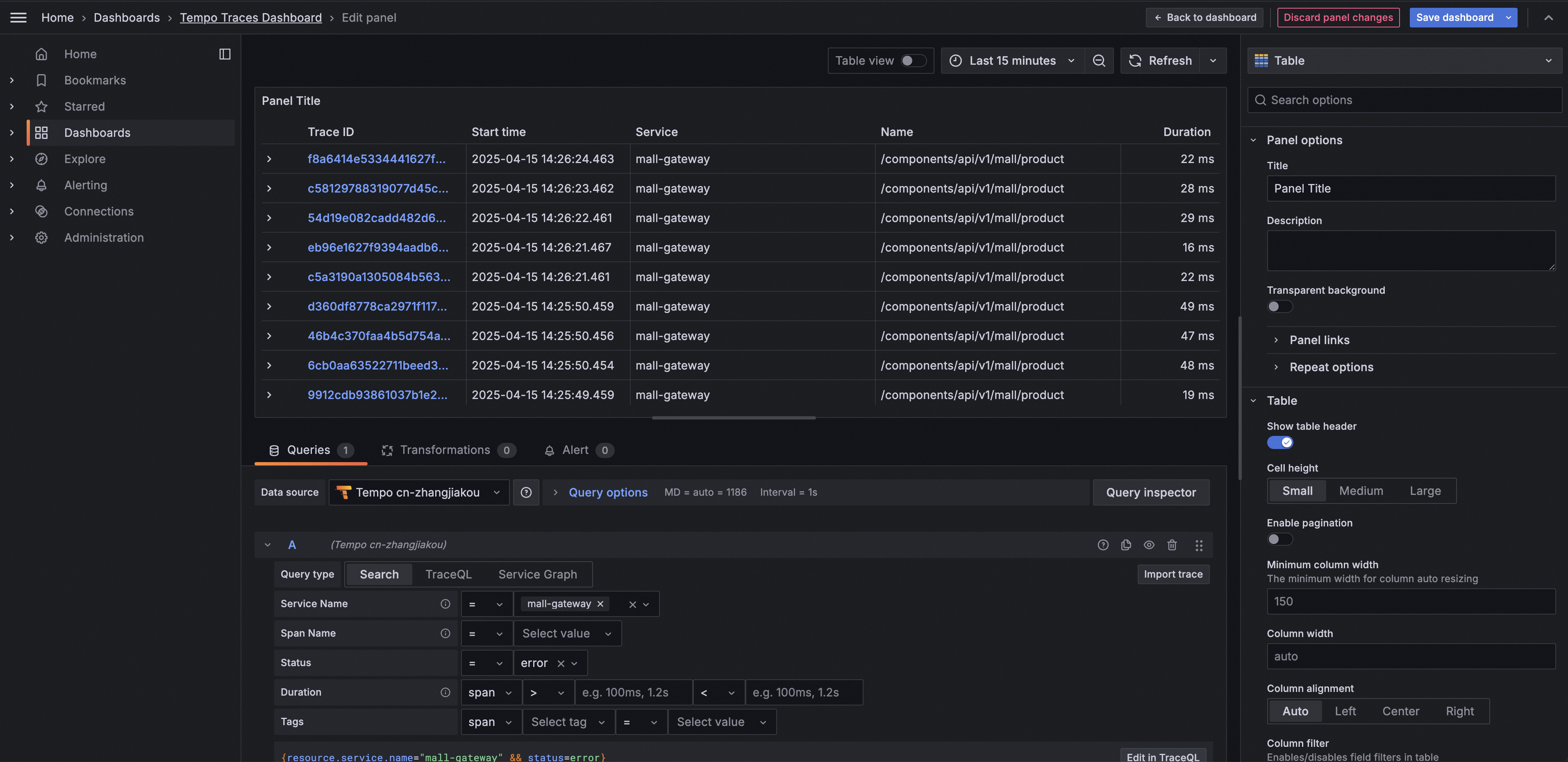

下圖展示了如何在儀錶盤中為某個應用建立錯誤 Trace 列表。選擇 Tempo 資料來源後，在搜尋方塊中下拉選擇過濾條件，Service Name 選擇關注的應用程式名稱、Status 選擇 error，然後單擊儲存。您也可以直接輸入 TraceQL 進行篩選：{resource.service.name="mall-gateway" && status=error}。

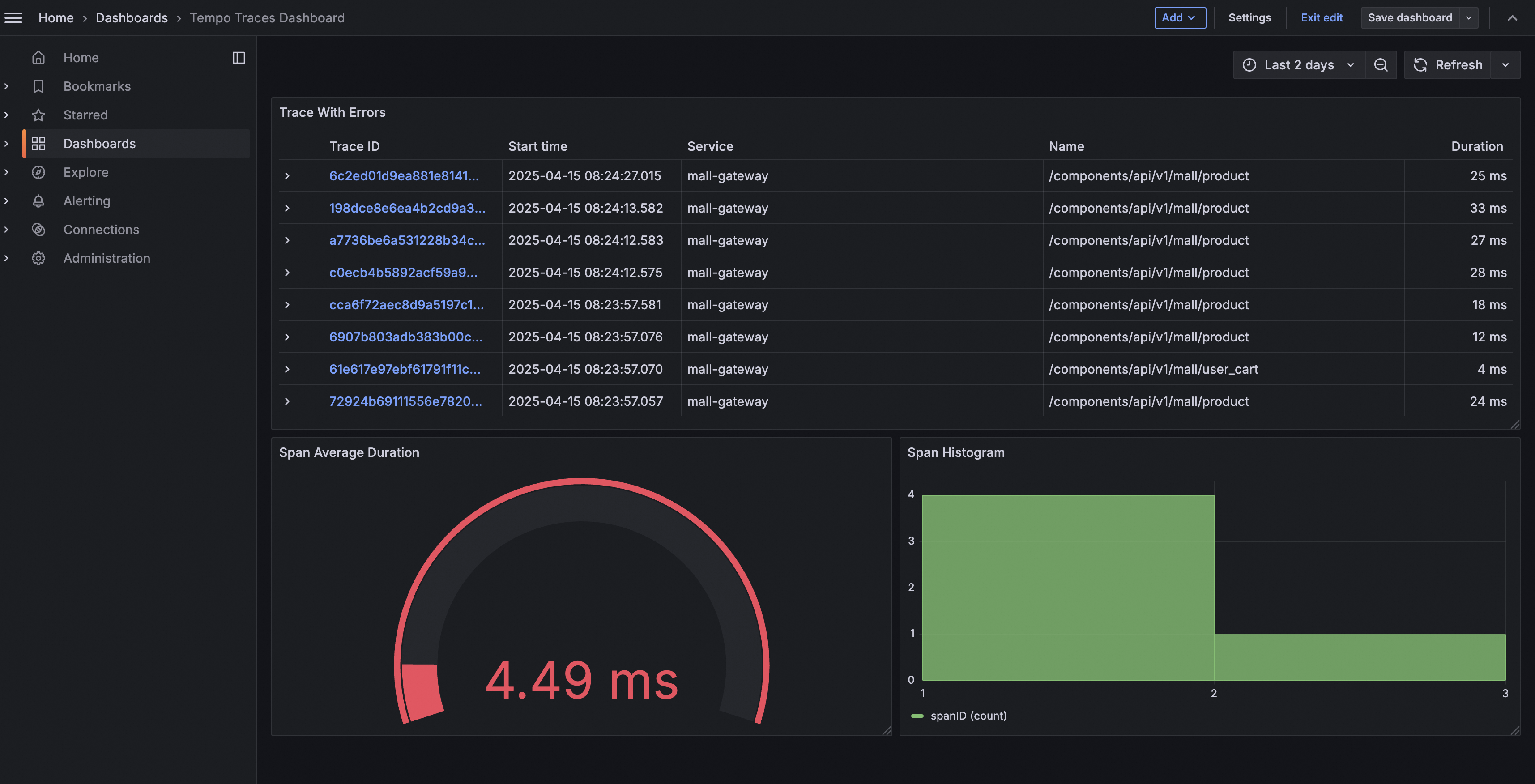

圖表示例：
