    API Gateway：API Gateway為K8s容器應用叢集提供強大的接入能力

    文件中心

    API Gateway：API Gateway為K8s容器應用叢集提供強大的接入能力

    更新時間：Dec 27, 2024

    API Gateway作為成熟的雲產品，已經整合了非常豐富的接入能力。將API Gateway作為Kubernetes叢集應用的接入服務使用，將大大提高Kubernetes叢集的服務能力，並可以作為大型互連網應用的標準架構。本文介紹API Gateway如何作為Kubernetes叢集的接入層。

    概述

    Kubernetes 叢集介紹

    Kubernetes（k8s）已經成為主流的自動化容器平台，因其開源性而備受讚譽。Kubernetes在容器技術的基礎上，增加調度和節點叢集間擴充能力，可以非常輕鬆地讓你快速建立一個企業級容器應用叢集，這個叢集主要擁有以下能力：

    • 自動化容器的部署和複製

    • 隨時擴充或收縮容器規模

    • 將容器組織成組，並且提供容器間的負載平衡

    • 很容易地升級應用程式容器的新版本

    • 提供容器彈性，如果容器失效就替換它

    API Gateway作為Kubernetes叢集的接入層架構

    我們可以看到Kubernetes叢集是可以作為應用服務的，但是Kubernetes叢集沒有足夠的接入能力，特別是在大型應用中，它是不能夠直接對使用者提供服務的，否則會有非常大的安全風險。將API Gateway放在Kubernetes叢集前面作為應用叢集的接入服務使用，可以作為標準的大型互連網應用的標準架構。下面是使用阿里雲架構圖：

    是否啟用Ingress Control？

    從架構圖中我們可以看到，API Gateway作為Kubernetes叢集的橋頭堡，負責處理所有用戶端的接入及安全工作，API Gateway和Kubernetes叢集中Ingress Control的內網CLB或者服務的內網CLB進行通訊。具體什麼時候用Ingress Control呢？如果Kubernetes叢集內只有一個服務，網關直接和此服務關聯的內網CLB進行通訊最高效。如果Kubernetes叢集內有多個服務，如果使用服務的內網CLB對網關提供服務，將會產生很多CLB，資源管理起來會比較麻煩，此時我們可以使用Ingress Control做Kubernetes中服務發現與七層代理工作，API Gateway的所有請求發送到Ingress Control關聯的內網CLB上，由Ingress Control將請求分發到Kubernetes叢集內的容器內，這樣我們也只需要一個內網CLB就能將Kubernetes叢集內的所有服務暴露出去了。

    API Gateway接入能力

    接入了API Gateway具體能為整個架構帶來哪些好處呢？下面我們列一下這種架構中，API Gateway具體能給整個應用帶來什麼價值。

    1. API Gateway允許用戶端和API Gateway使用多種協議進行通訊，其中包括：

      * HTTP
* HTTP2

    2. API Gateway使用多種方法保證和用戶端之間的通訊安全：

      * 允許定義API和APP之間的授權關係，只有授權的APP允許調用；
* 全鏈路通訊都使用簽名驗證機制，包括用戶端和API Gateway之間的通訊和API Gateway和後端服務之間的通訊，保證請求在整個鏈路上不會被篡改；
* 支援使用者使用自己的SSL認證進行HTTPS通訊；
* 支援OPENID CONNECT；

    3. API Gateway具備iOS/Android/Java三種SDK的自動產生能力，並且具備API調用文檔自動產生能力。

    4. API Gateway支援入參混排能力，請求中的參數可以映射到後端請求中的任何位置。

    5. API Gateway提供參數清洗能力，使用者定義API的時候可以指定參數的類型，正則等規則，API Gateway會幫使用者確認傳輸給後端服務的請求是符合規則的資料。

    6. API Gateway支援流量控制能力，支援的維度為使用者/APP/API。

    7. API Gateway提供基於請求數/錯誤數/應答逾時時間/流量監控警示能力，所有的警示資訊會使用簡訊或者郵件在一分鐘內發出。

    8. API Gateway已經和阿里雲的SLS產品打通，使用者可以將所有請求日誌自動上傳到使用者自己的SLS中，以便後續更好地對訪問日誌進行統計分析。

    9. API Gateway支援Mock模式，在聯調中這個能力非常方便。

    10. API Gateway支援使用者配置調用方的IP白名單和黑名單。

    11. API Gateway結合阿里雲的雲市場，為Provider提供向API使用者收費的能力。

    12. 阿里雲的API Gateway是一個上線數年的成熟雲產品，在穩定性和效能方面，經過了時間和阿里雲的工程師的不斷打磨，適用於有高效能需求的使用者。

    快速配置Kubernetes叢集和API Gateway

    阿里雲支援快速建立Kubernetes叢集，同一個Region內的Kubernetes叢集和API Gateway的整合也非常簡單。在API Gateway作為Kubernetes叢集的接入層架構設計中，API Gateway和Kubernetes有兩種結合的模式：

    • 方式一：API Gateway將請求發送到Ingress Control前的CLB，由Ingress Control將請求路由到Kubernetes對應的節點中。只需要Ingress Control前有一個CLB就可以了，由Ingress Contro做服務發現與路由。

    • 方式二：API Gateway直接將請求發送到Kubernetes中服務前的CLB，由CLB直接將請求轉寄到Kubernetes中服務對應的節點中。每個服務前都需要申請一個CLB，適合并發量大的情境。

    方式一：Ingress Control模式的配置

    建立Kubernetes叢集並安裝Ingress

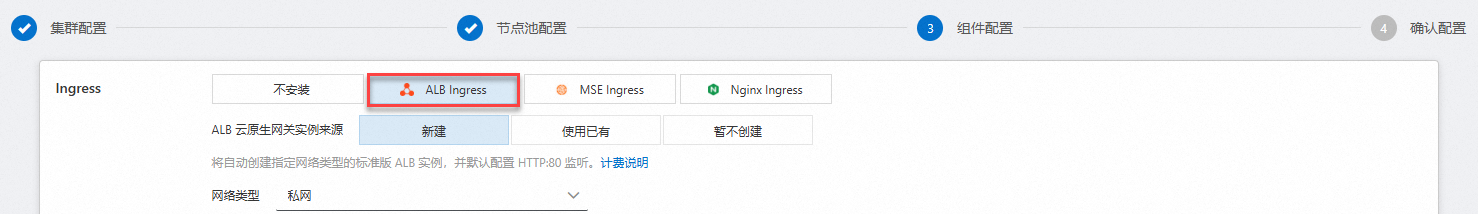

    建立ACK 託管版叢集或ACK Serverless叢集時，在組件配置階段的Ingress參數配置地區，選擇安裝ALB Ingress。關於建立叢集，請參見建立ACK託管叢集或建立ACK Serverless叢集。


    在叢集內建立一個多容器的服務

    我們需要在叢集內建立一個服務，這個服務由2個容器組成，每個容器都由Nginx鏡像產生。容器的連接埠是80，Ingress Control提供服務的連接埠是80。

    1. 登入Container Service管理主控台，在左側導覽列選擇叢集。

    2. 在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇工作負載 > 無狀態。

    3. 在無狀態頁面，單擊使用YAML建立資源，輸入下面的Resource Orchestration Service文本單擊建立。

      apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-demo
  labels:
    app: nginx
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: anolis-registry.cn-zhangjiakou.cr.aliyuncs.com/openanolis/nginx:1.14.1-8.6
        ports:
        - containerPort: 80

---
apiVersion: v1
kind: Service
metadata:
  name: nginx-service
spec:
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: nginx
  sessionAffinity: None
  type: NodePort
      說明

      編排模板YAML文本解釋如下：

      • 使用Nginx鏡像建立兩個容器，容器的服務連接埠是80，並且建立一個命名為nginx-service的服務，對外服務的連接埠為80，映射到容器80的連接埠。

      • 每個容器上面跑著一個Nginx。這兩個容器組成一個無狀態應用，並且組成了一個命名為nginx-service的服務。可以進入無狀態應用詳情頁面看到整個應用的運行情況。目前API Gateway不能訪問到這個服務，需要在Ingress Control上建立一條到這個服務的路由才能把全鏈路打通。

    在Ingress Control上給服務配置路由

    應用有了，還需要在Ingress Control上為這個應用建立一個服務，然後在服務上建立一條路由，這樣API Gateway將請求發送給Ingress Control時，Ingress Control會根據配置的路由資訊將請求代理到對應的應用節點上。

    1. 登入Container Service管理主控台，在左側導覽列選擇叢集。

    2. 在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇網路 > 路由。

    3. 單擊建立 Ingress按鈕，在建立 Ingress頁面的規則地區，填寫網域名稱，配置路徑映射參數並單擊確定。


    對Ingress Control的內網CLB授權

    API Gateway如果要訪問Ingress Control的內網CLB，需要在API Gateway控制台上增加VPC網路的授權。

    1. 登入Container Service管理主控台，在左側導覽列選擇叢集。

    2. 在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇網路 > 路由。

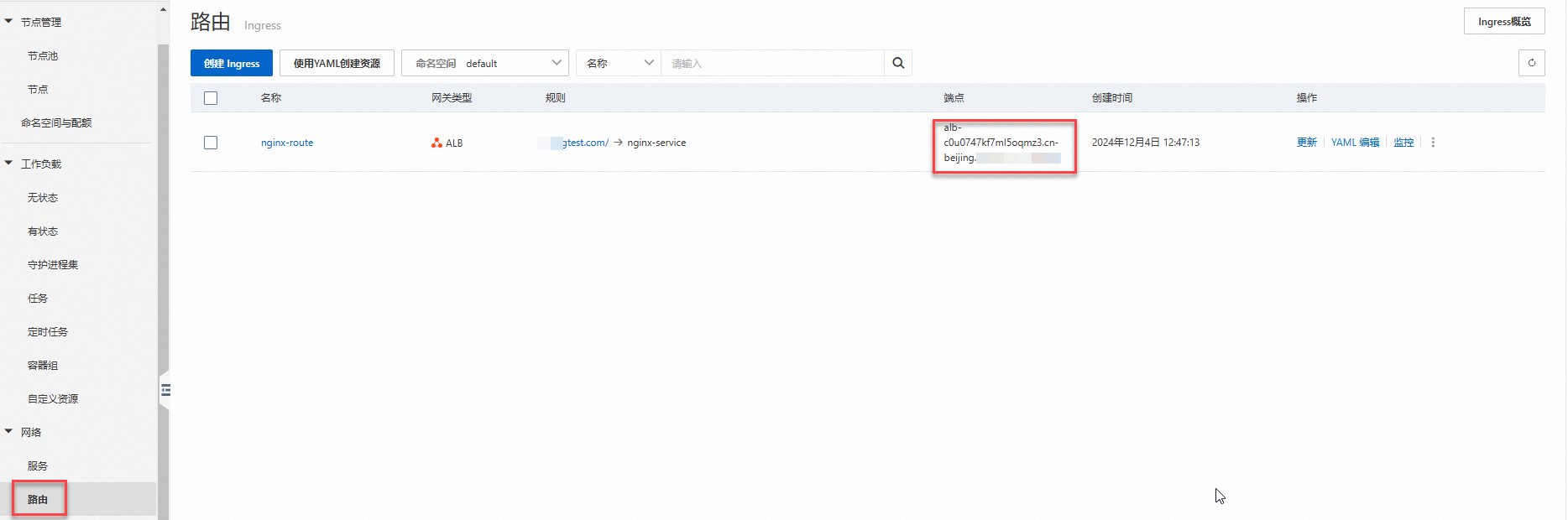

    3. 在路由頁面複製端點資訊。


    4. 登入應用型負載平衡ALB控制台。

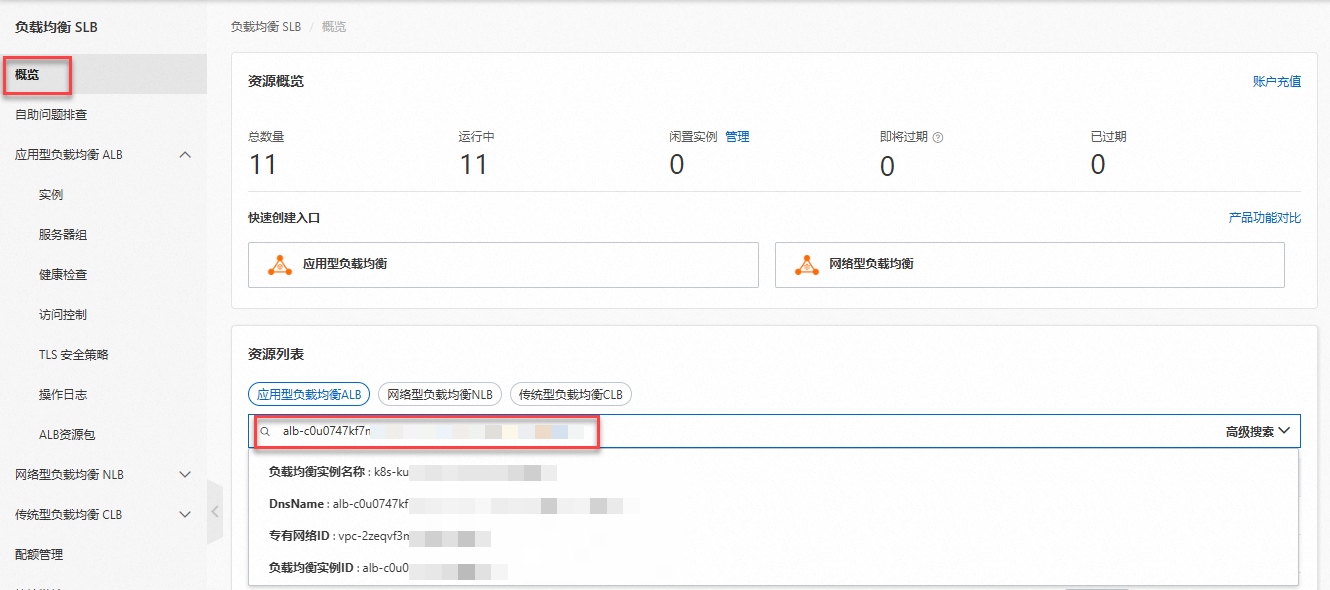

    5. 在左側導覽列選擇概覽，在資源清單處搜尋複製的端點資訊，單擊搜尋到的ALB執行個體。

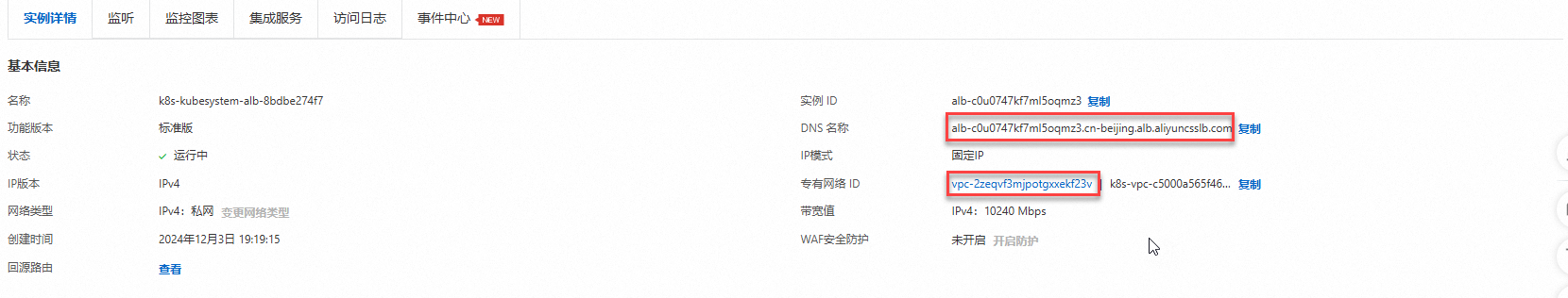

    6. 在ALB執行個體詳情頁面，複製VPC網路ID和ALB執行個體的DNS 名稱。


    7. 登入API Gateway控制台，選擇地區並在左側導覽列選擇API管理 > VPC授權。

    8. 在授權列表頁面，單擊右上方建立授權。

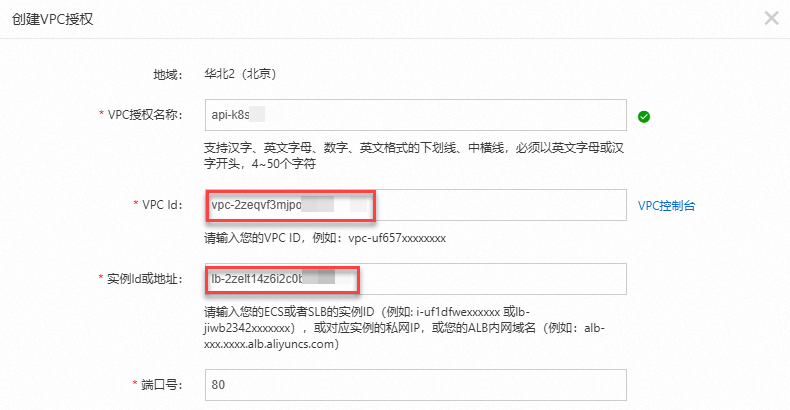

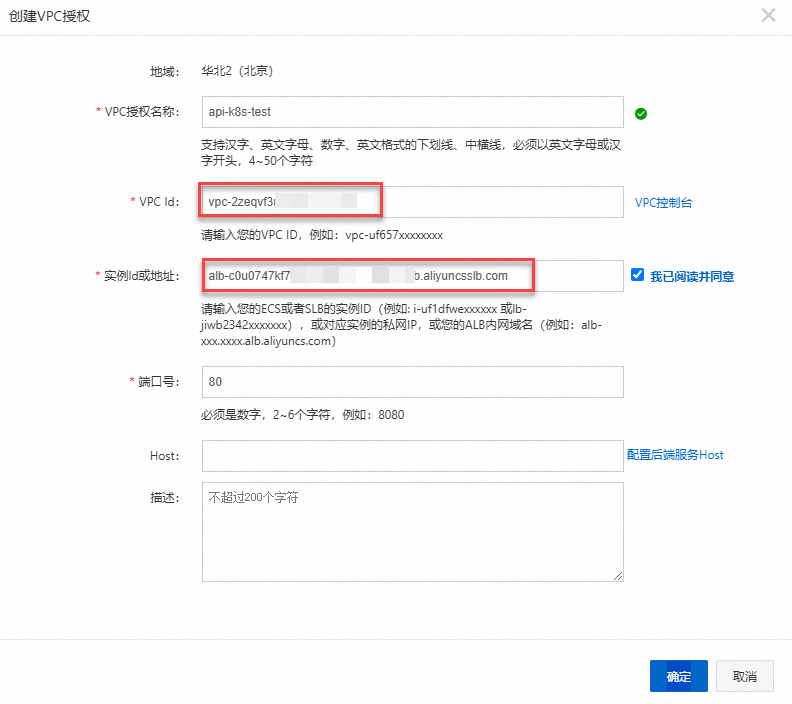

    9. 在建立VPC授權頁面，輸入VPC授權名稱、VPC Id、執行個體Id或地址、連接埠號碼，單擊確定。


    建立API

    1. 登入API Gateway控制台，選擇地區並在左側導覽列選擇API管理 > 分組管理。

    2. 在分組列表頁面下，單擊所建立的目標分組操作列下的API管理。

    3. 在API列表頁面，單擊右上方建立API。

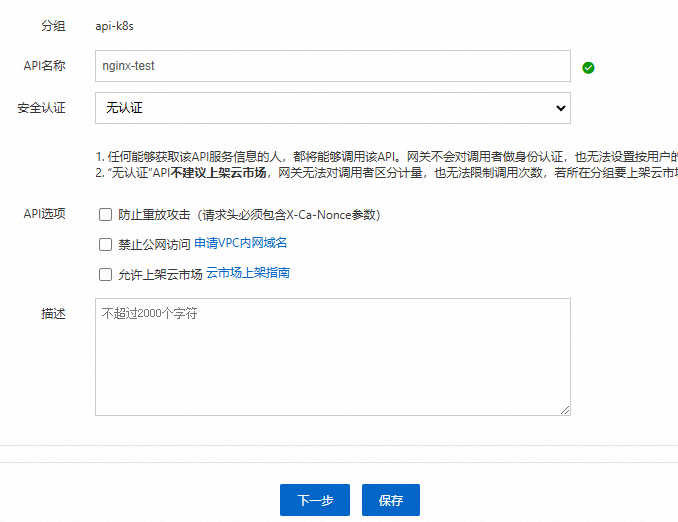

    4. 在建立API頁面的基本資料欄，配置如下基本資料，單擊下一步。

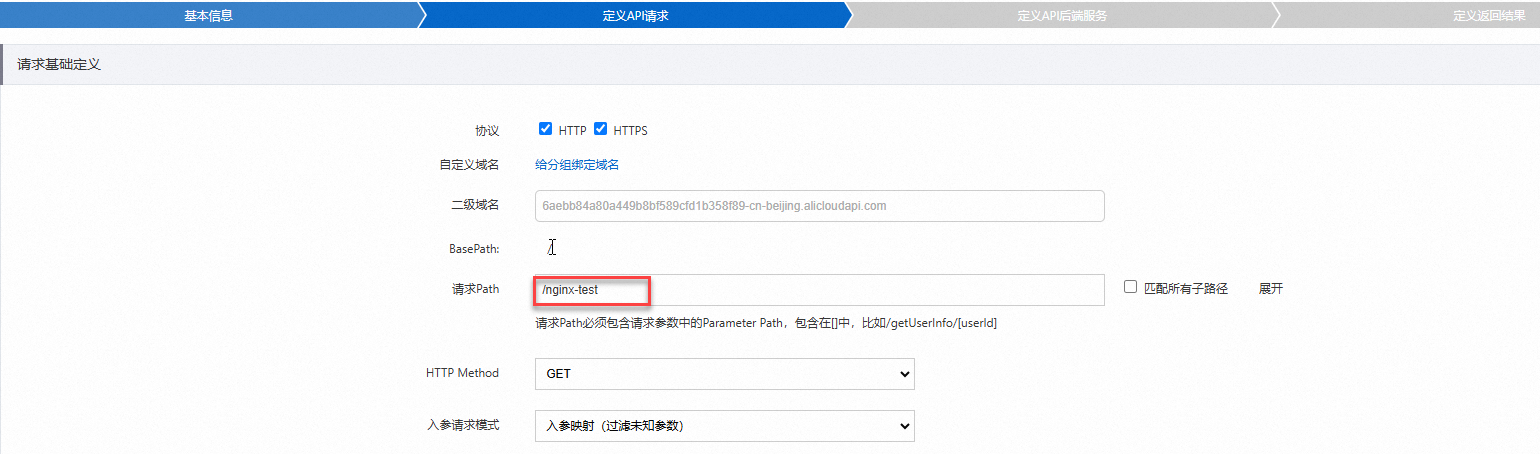

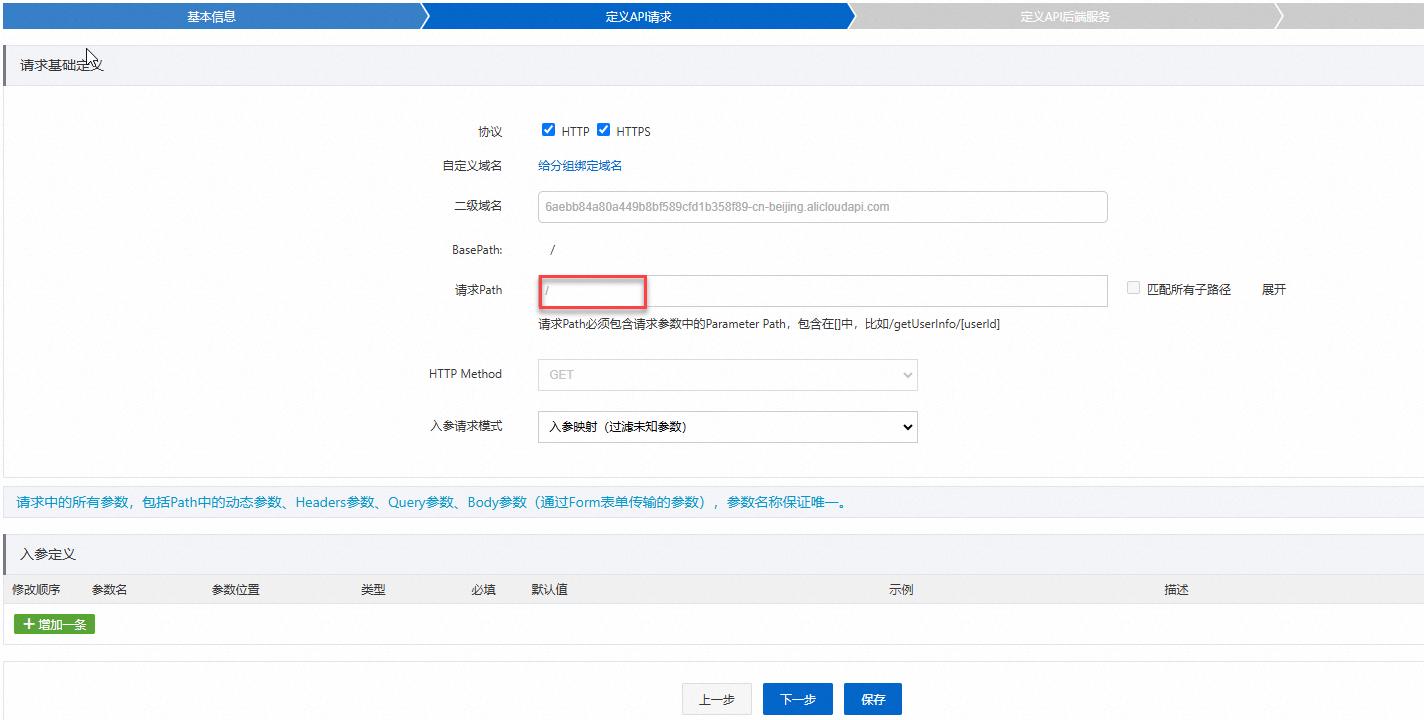

    5. 在定義API請求欄，配置如下資訊，單擊下一步。

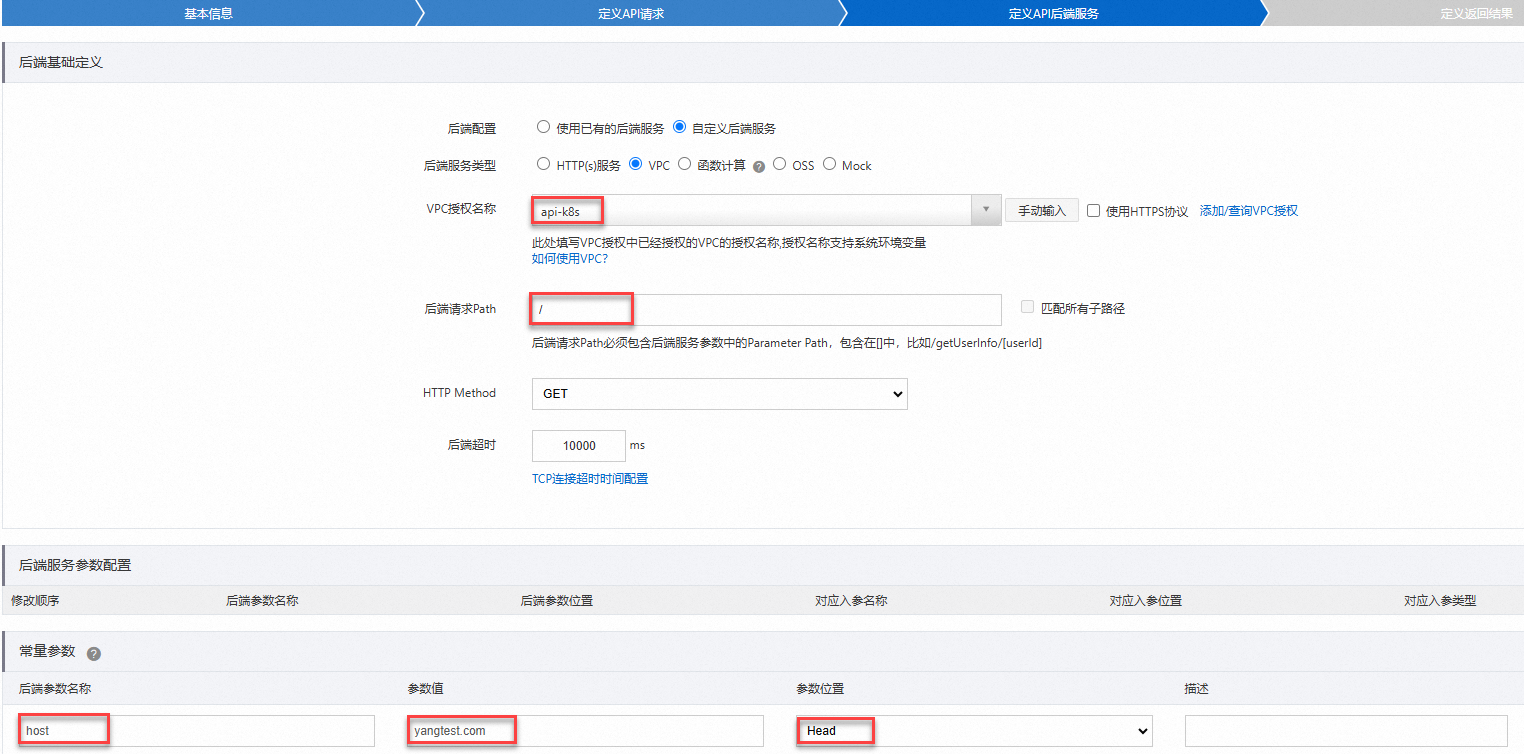

    6. 在定義API後端服務欄，配置如下資訊，單擊下一步。


      重要

      建立API頁面的常量參數添加一個名字為host，位置header的參數，參數值設定為Ingress Control上給服務配置路由的網域名稱。

    7. 在定義返回結果欄，單擊建立。

    8. 在建立成功之後彈框中單擊發布。

    9. 在發布彈框中發布的環境選擇線上，輸入請填寫變更備忘，單擊發布。

    調用測試

    API發布到線上就可以使用API Gateway的測試載入器進行測試，查看能否將請求發送到剛才建立的Kubernetes叢集中去。

    1. 登入API Gateway控制台，在左側導覽列選擇API調用 > 調試。

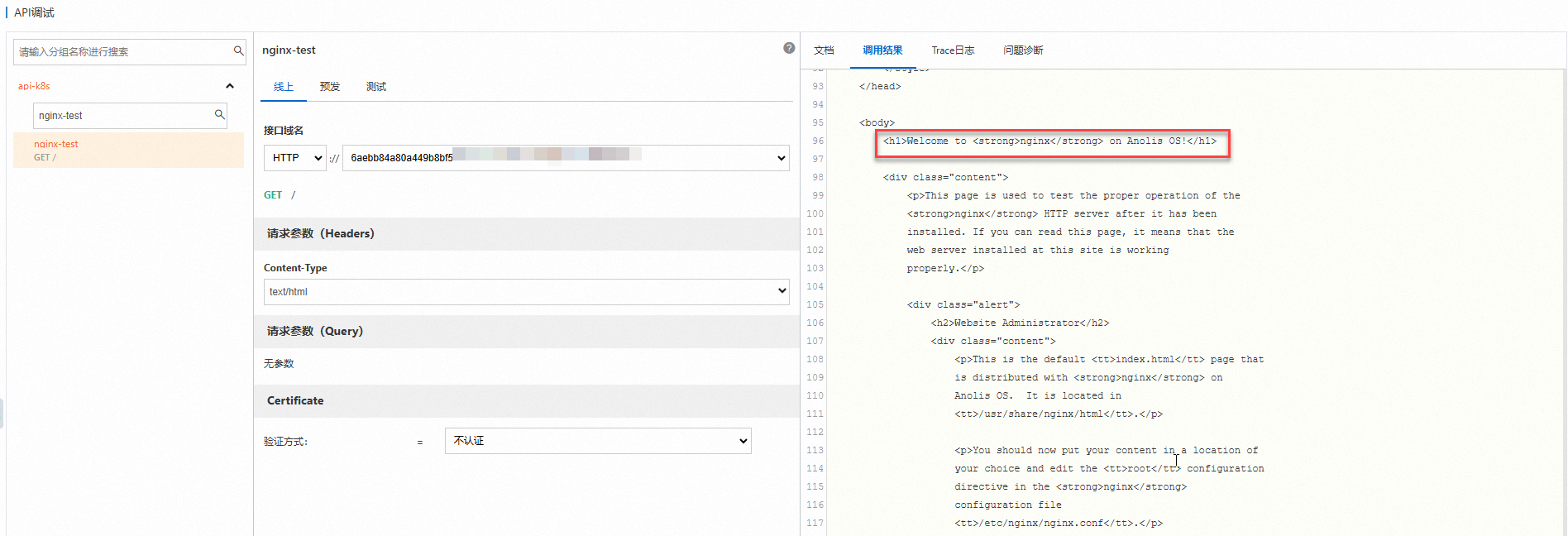

    2. 在調試頁面選擇，所建立的nginx-testAPI，然後單擊發送請求，即可看到如下圖資訊說明配置成功。


    方式二：Kubernetes服務內網CLB結合模式的配置

    本節主要描述建立攜帶內網CLB的Kubernetes服務。

    建立Kubernetes叢集

    建立ACK 託管版叢集或ACK Serverless叢集，請參見建立ACK託管叢集或建立ACK Serverless叢集。

    在叢集內建立一個多容器的服務

    有了Kubernetes叢集，現在我們通過Resource Orchestration Service文本在這個叢集中建立帶有內網CLB的服務。本段Resource Orchestration Service代碼和方式一中的Resource Orchestration Service代碼不同的是，我們把最後一行的Type變成了LoadBalancer，並且指定了這個CLB LoadBalancer為內網。

    1. 登入Container Service管理主控台，在左側導覽列選擇叢集。

    2. 在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇工作負載 > 無狀態。

    3. 在無狀態頁面，單擊使用YAML建立資源，輸入下面的Resource Orchestration Service文本並單擊建立。

      apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-demo
  labels:
    app: nginx
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: anolis-registry.cn-zhangjiakou.cr.aliyuncs.com/openanolis/nginx:1.14.1-8.6
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: nginx-service
  annotations:
    service.beta.kubernetes.io/alicloud-loadbalancer-address-type: intranet
spec:
  ports:
  - port: 80
    targetPort: 80
    protocol: TCP
  selector:
    app: nginx
  type: LoadBalancer
      說明

      編排模板YAML文本解釋是：使用Nginx鏡像建立兩個容器，容器的服務連接埠是80，並且建立一個命名為nginx-service的服務，這個服務前有一個內網CLB，對外服務的連接埠為80，映射到容器80的連接埠。

    對Kubernetes叢集中服務的內網CLB授權

    我們成功建立了一個攜帶內網CLB的服務，可以在Kubernetes控制台的網路菜單的服務子頁面找到這個內網CLB的內網IP。

    1. 登入Container Service管理主控台，在左側導覽列選擇叢集。

    2. 在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇網路 > 服務。

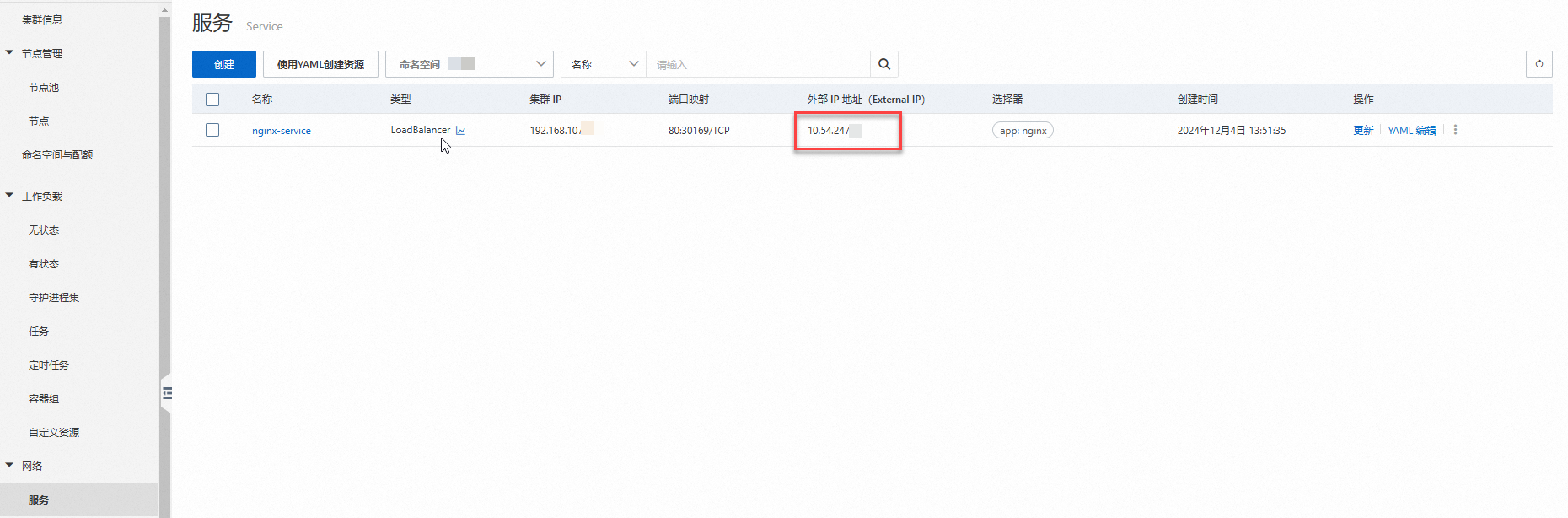

    3. 在服務頁面找到外部 IP 位址（External IP）列下的地址。


    4. 登入應用型負載平衡ALB控制台。

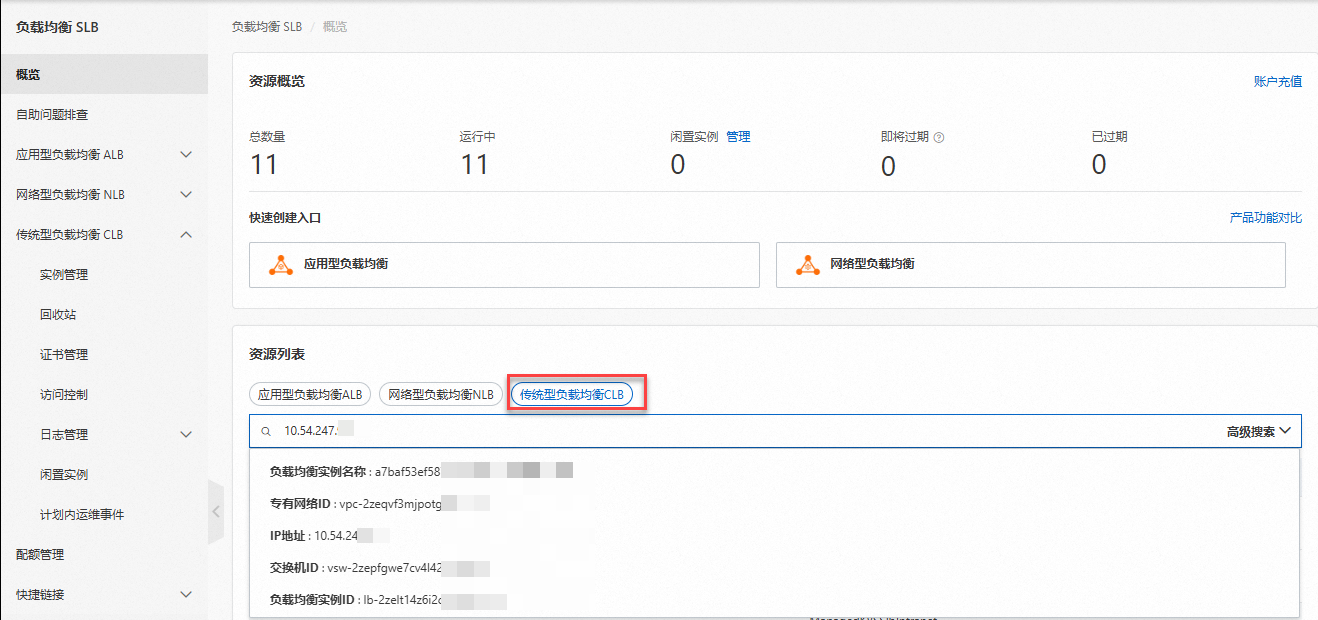

    5. 在左側導覽列選擇概覽，在資源清單處搜尋複製的外部 IP 位址，單擊搜尋到的CLB執行個體。

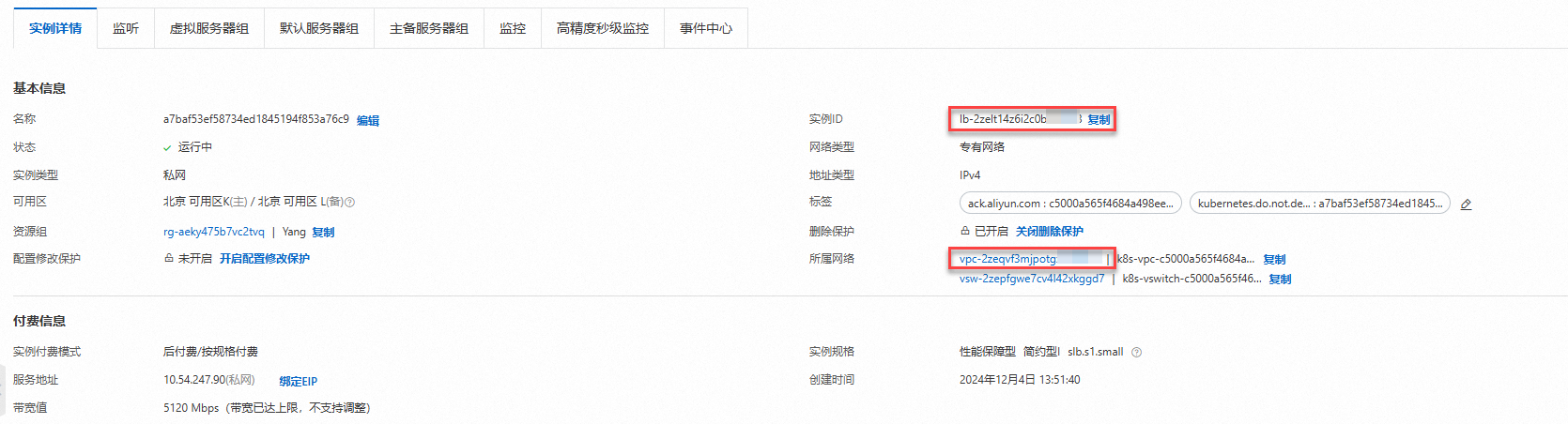

    6. 在CLB執行個體詳情頁面，複製VPC網路ID和CLB執行個體ID。


    7. 登入API Gateway控制台，選擇地區並在左側導覽列選擇API管理 > VPC授權。

    8. 在授權列表頁面，單擊右上方建立授權。

    9. 在建立VPC授權頁面，輸入VPC授權名稱、VPC Id、執行個體Id或地址、連接埠號碼，單擊確定。


    建立API

    1. 登入API Gateway控制台，選擇地區並在左側導覽列選擇API管理 > 分組管理。

    2. 在分組列表頁面下，單擊所建立的目標分組操作列下的API管理。

    3. 在API列表頁面，單擊右上方建立API。

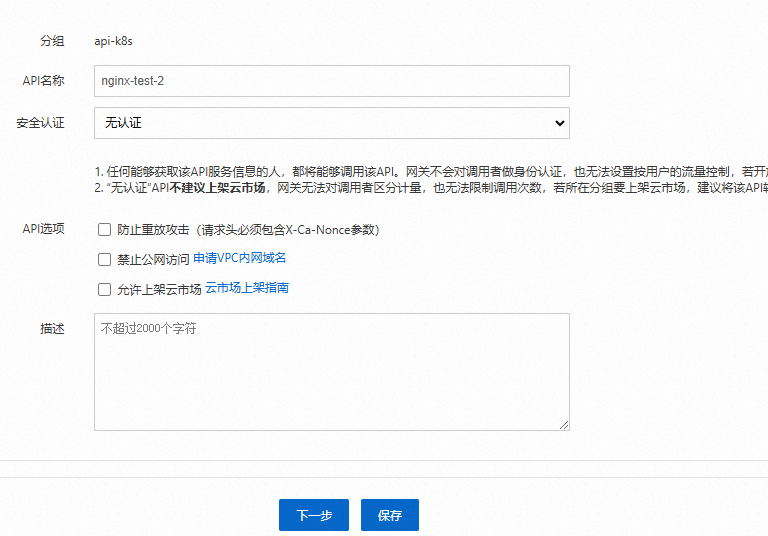

    4. 在建立API頁面的基本資料欄，配置如下基本資料，單擊下一步。


    5. 在定義API請求欄，配置如下資訊，單擊下一步。

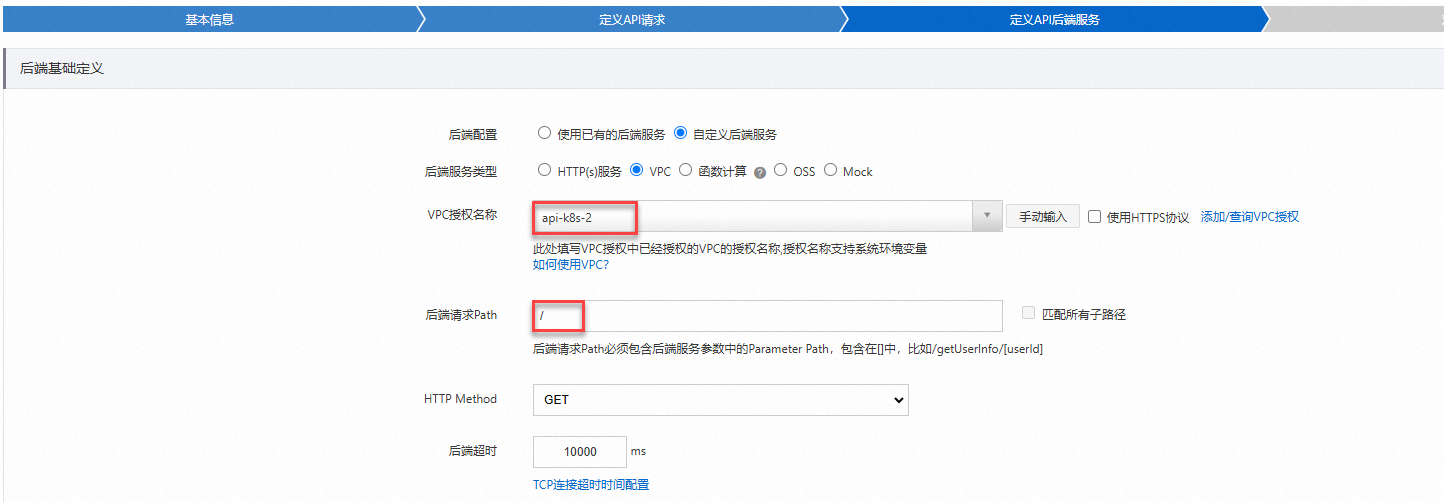

    6. 在定義API後端服務欄，配置如下資訊，單擊下一步。


    7. 在定義返回結果欄，單擊建立。

    8. 在建立成功之後彈框中單擊發布。

    9. 在發布彈框中發布的環境選擇線上，輸入請填寫變更備忘，單擊發布。

    調用測試

    API發布到線上就可以使用API Gateway的測試載入器進行測試，查看能否將請求發送到剛才建立的Kubernetes叢集中去。

    1. 登入API Gateway控制台，在左側導覽列選擇API調用 > 調式。

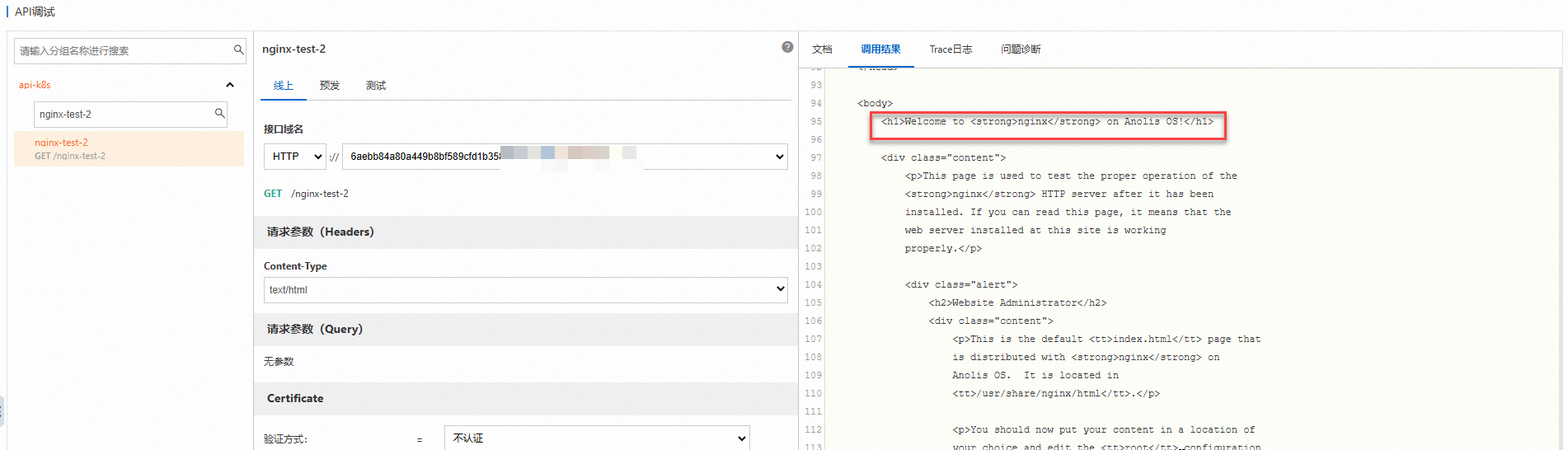

    2. 在調試頁面選擇，所建立的nginx-test-2API，然後單擊發送請求，即可看到如下圖資訊說明配置成功。


    配置總結

    我們描述了在阿里雲的公用雲端如何建立一整套API Gateway加Kubernetes的流程，關鍵點在於Kubernetes叢集通過Ingress Control元件服務發現，在API Gateway對Ingress Control組件的內網CLB進行授權後，將所有請求發送到CLB上。下面我們再總結一下通過Ingress結合API Gateway與Kubernetes的步驟：

    1. 建立一個帶有Ingress Control組件的Kubernetes的叢集。

    2. 使用Resource Orchestration Service命令，在Kubernetes叢集中建立兩個啟動並執行Nginx的容器，並且基於這兩個容器建立對應的服務。

    3. 在控制台上給Ingress Control加上一條服務路由。

    4. 到CLB控制台找到Ingress Control內網CLB的執行個體ID和VPC ID，在API Gateway控制台建立一個VPC授權。

    5. 在API Gateway控制台建立API，後端服務使用剛才建立的VPC授權，並且設定一個名為host的參數，參數值使用Ingress Control服務路由設定的網域名稱。API的請求將發送到Kubernetes叢集的Ingress Control的CLB上，由Ingress Control將請求路由到容器內部的Nginx服務上。

    說明

    在高並發情境或者只有一個服務的情境，我們可以跳過Ingress Control，直接在服務前面架設一個內網CLB，並且將這個內網CLB授權給API Gateway，供API Gateway進行訪問。

    Ingress Control和CLB兩種方案對比

    • 使用CLB+Ingress Control。Ingress Control可以做Kubernetes叢集的服務發現和七層代理工作，如果Kubernetes叢集中有多個服務，可以統一使用Ingress Control進行路由，同時只需要一個內網CLB就可以對外暴露多個服務，便於營運管理和Kubernetes叢集的服務擴充。推薦使用此種方式。

    • 直接使用CLB。如果叢集中某個服務的業務壓力很大，可以考慮為此服務單獨建立一個CLB，API Gateway直接連接此CLB，從而達到更高的通訊效率。此種方式的弊端也比較明顯，如果Kubernetes叢集內有多個服務，需要為每個服務配置一個CLB，因此給營運管理帶來較大的工作量。

    總結

    我們描述了Kubernetes叢集和API Gateway的各項能力，並且畫出了結合它倆作為後端應用服務生產的架構圖。我們結合API Gateway和Kubernetes叢集的架構，讓系統具備了動態伸縮，動態路由，支援多協議接入，SDK自動產生等各項能力，成為可用性更高，更靈活更可靠的一套架構。
