本文介紹了如何結合雲企業網（CEN），構建跨Region的集中式API管理方案。同時您也可以參考本例中的步驟，結合CEN、Express Connect，構建在VPC間、VPC與本機資料中心間的集中式API管理，從而實現全網資源都發行就緒在API Gateway、並通過API Gateway進行調用。
概述
API Gateway預設只能和同Region的VPC相互連通。本文中的API Gateway為建立在杭州Region的專享執行個體，對三個不同的情境API進行管理。
由於API Gateway是託管型的產品，因此需要在杭州Region建立一個VPC（本例中為vpc-1）用於和北京VPC以及本機資料中心IDC進行互訪。
本文的架構設計僅為更清晰的說明如何跨VPC之間的API調用，您在類似情境下使用時，只需要為API Gateway提供一個VPC（本例中為vpc-1）用於與其他環境（如其他Region的VPC、或本機資料中心）進行互連，此VPC除了為API Gateway提供接入外，並不限制其他用途。
情境一：阿里雲跨region內網VPC調用API Gateway。
情境二：本機資料中心IDC機房內網調用APi網關。
情境三：API Gateway內網訪問部署在IDC機房的後端服務。
使用限制
僅限API Gateway專享執行個體。
情境一 阿里雲跨region內網VPC調用API Gateway
本情境的用戶端為北京vpc-3專用網路下的ecs-3伺服器；API Gateway為杭州專享執行個體；後端服務為杭州的Function Compute。架構圖如下：
配置主要過程如下：
-
配置API。
-
配置雲企業網（CEN），實現北京vpc-3和杭州vpc-1的內網互連。
-
配置用戶端所在VPC，添加VPC到API Gateway的存取權限，使得在內網需要調用API的ECS執行個體可以訪問到API Gateway。
步驟1：配置API
參考通過API Gateway對接Function ComputeFC3.0（Web函數）文檔建立一個後端為Function Compute的API。
步驟2：建立雲企業網執行個體
-

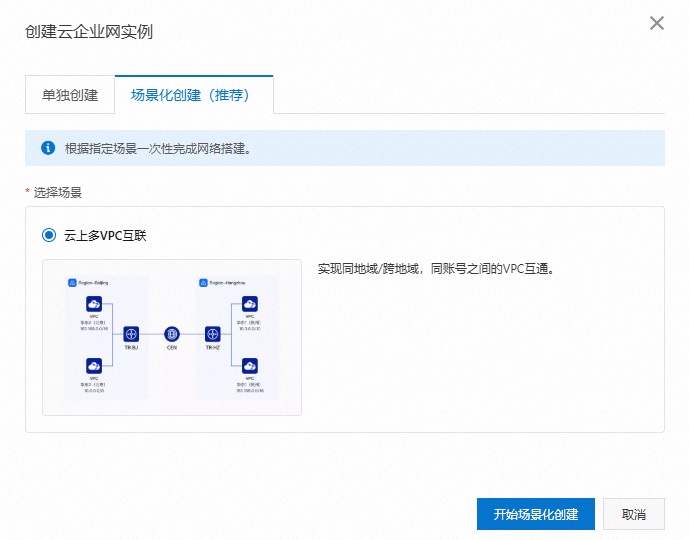

登入雲企業網控制台，在建立雲企業網執行個體彈框中選擇情境化建立（推薦），單擊開始情境化建立。
在 選擇情境 地區選中 雲上多VPC互聯，該情境可實現同地區/跨地區、同帳號之間的VPC互連。
-
在建立雲企業網執行個體頁面，選擇VPC配置，單擊下一步。

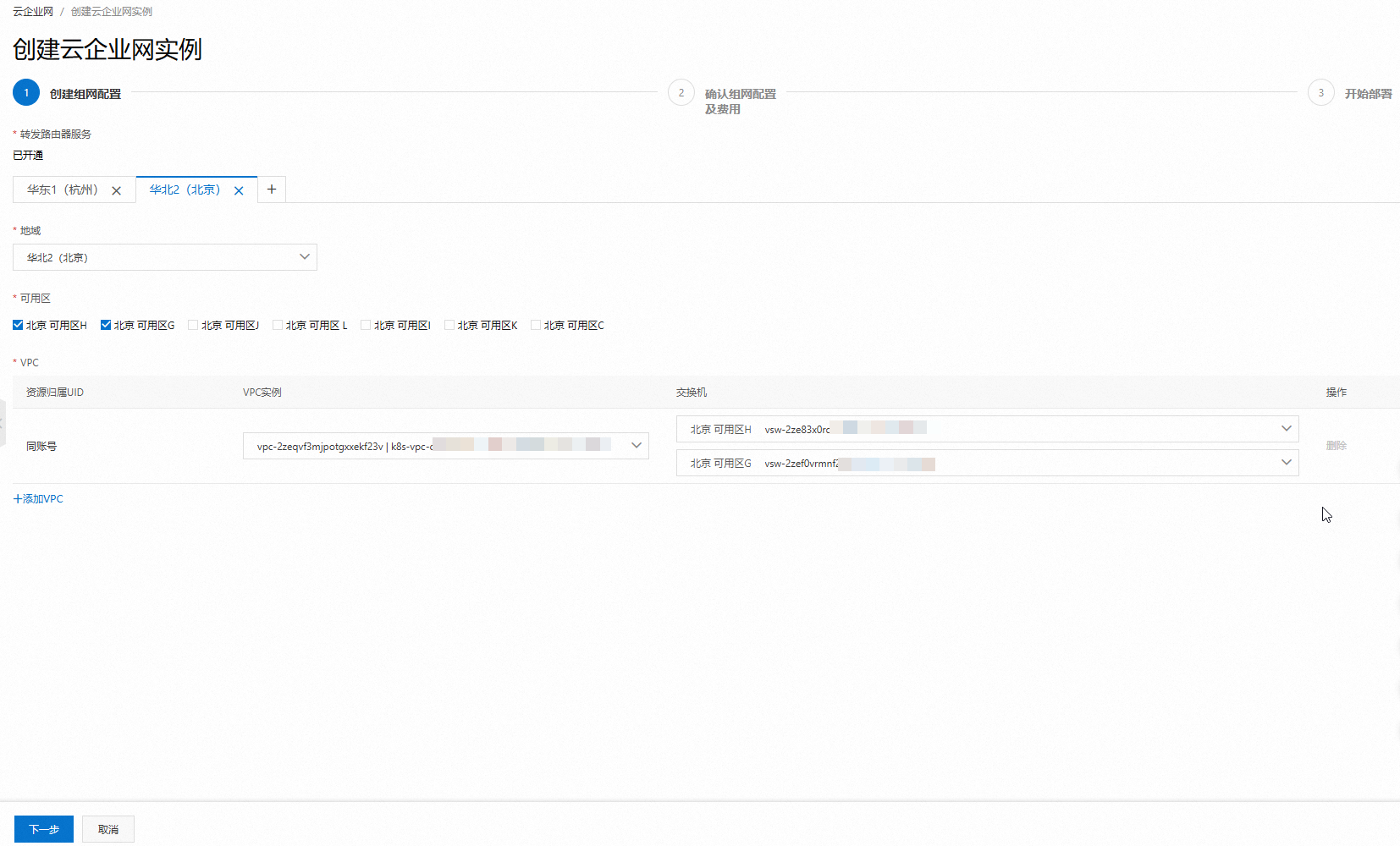

地區選擇華北2（北京），可用性區域勾選北京 可用性區域H和北京 可用性區域G，在VPC配置中選擇目標VPC執行個體，並為每個可用性區域分別指定對應的交換器。
-
在確認組網配置及費用階段，單擊開始部署。
確認頁面展示杭州（cn-hangzhou）與北京（cn-beijing）兩地區的跨地區組網拓撲，費用明細中兩個預設路由表（cbn_tr_table）資源均為免費新購狀態。
-

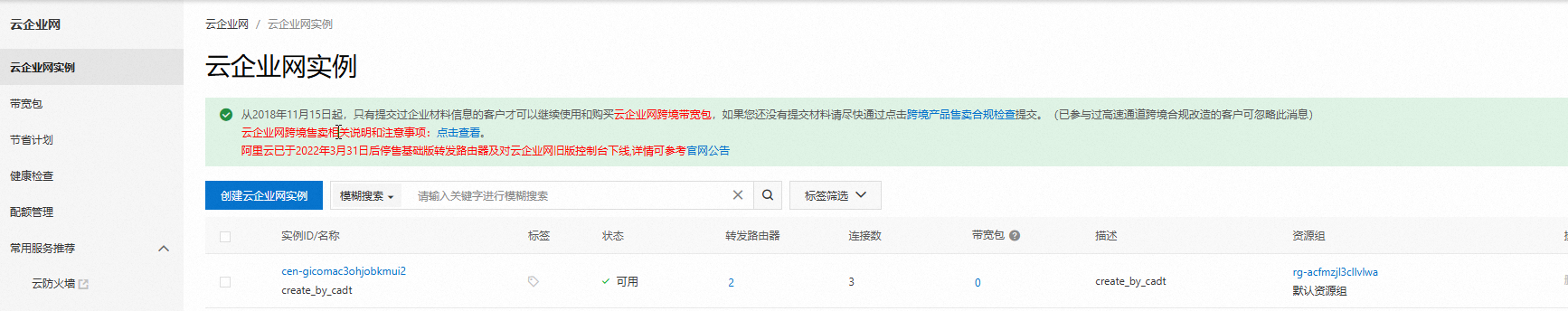

等待部署成功，可以在左側導覽列選擇雲企業網執行個體進行查看。
雲企業網執行個體列表中顯示已建立的執行個體（名稱為 create_by_cadt），狀態為可用，轉寄路由器數量為 2，串連數為 3，頻寬包為 0。
步驟3：配置跨地區頻寬
購買一個頻寬包，作為雲企業網內通訊需要。本例購買了一個最低的2M的頻寬，您可以根據實際需要按需購買。

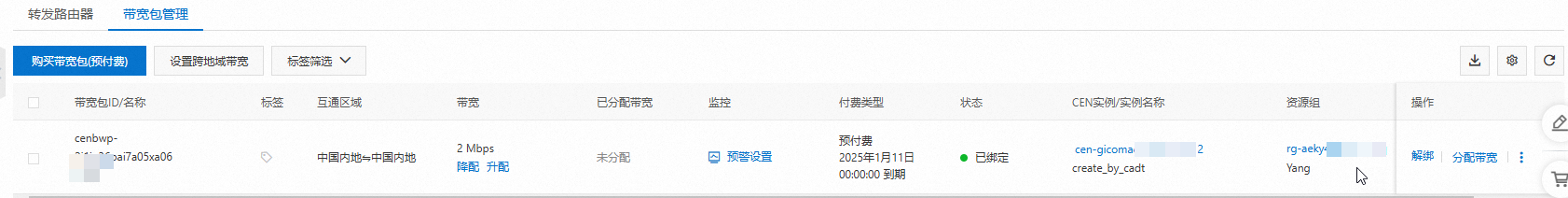

購買完成後，在頻寬包管理頁簽下可查看頻寬包詳情，互連地區為中國內地⇔中國內地，狀態為已綁定，已指派頻寬顯示未分配。
配置跨地區頻寬設定，指定的互連地區配置頻寬值，還可以將1個頻寬包拆分到多個互連地區中。

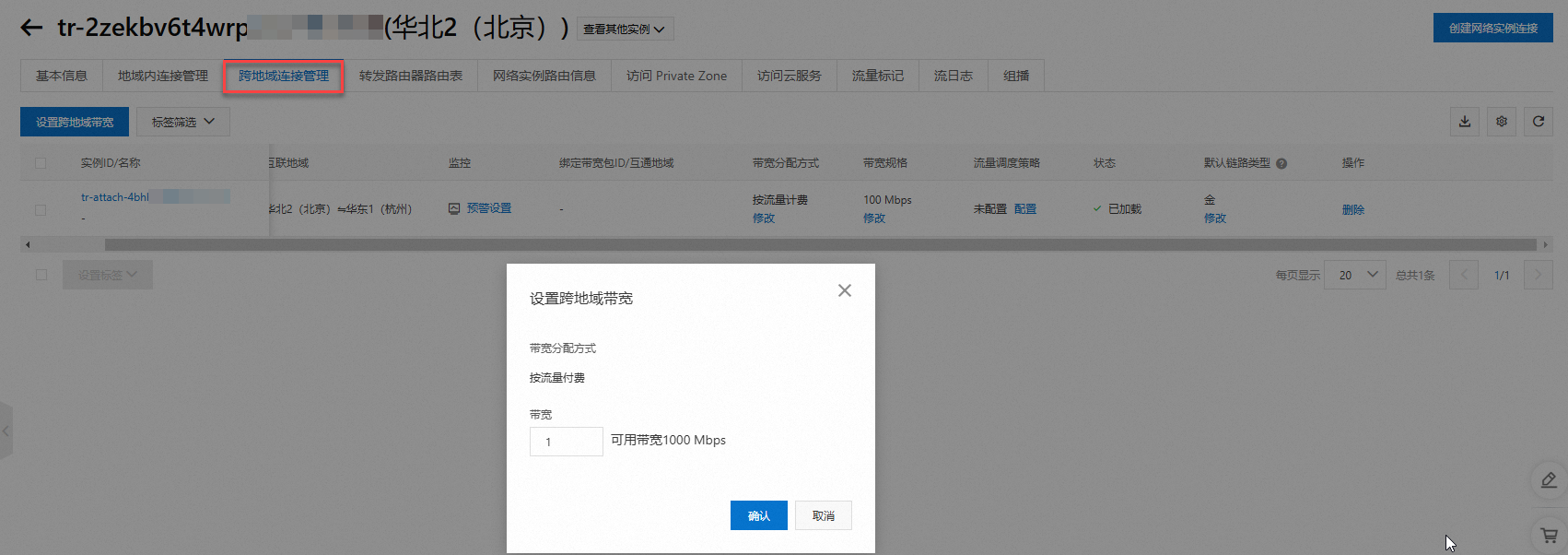

在轉寄路由器詳情頁，單擊跨地區串連管理頁簽，找到目標跨地區串連，單擊操作列進入設定跨地區頻寬對話方塊，確認頻寬分配方式（如按流量付費）並在頻寬輸入框中輸入所需值，單擊確認。
步驟4：配置用戶端所在VPC

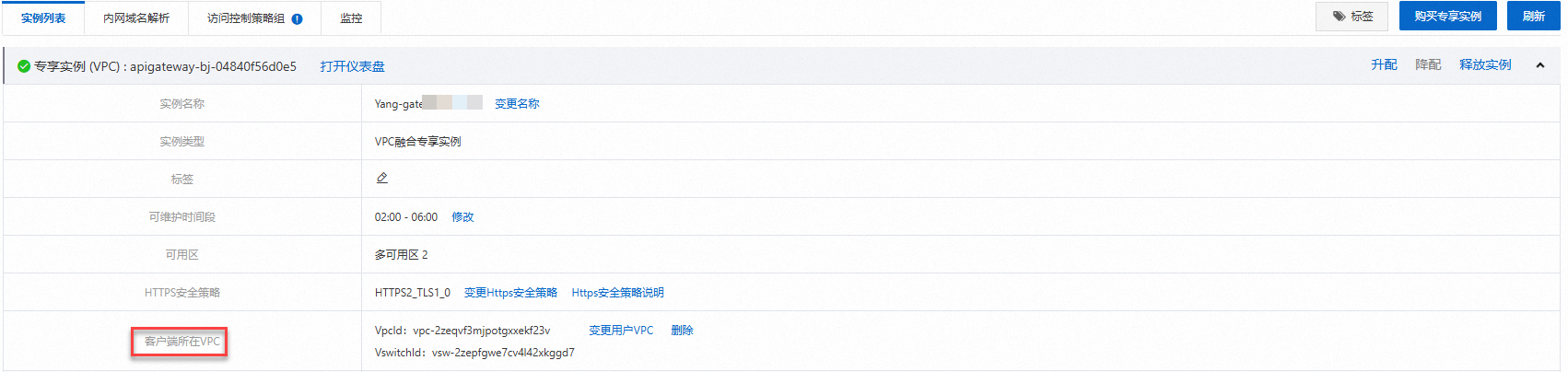

在API Gateway執行個體頁開通專享執行個體的入訪VPC，點擊“入訪VPC”後的選擇VPC，選擇杭州vpc-1的vpc id，表示可以通過vpc-1內網訪問到API Gateway。
在入訪VPC配置頁面，入訪VPC欄位的下拉式清單中已選中杭州vpc-1對應的VPC ID，頁面顯示所選VPC執行個體的ID及名稱，確認選擇後即完成入訪VPC配置。
在分組詳情頁面，開通內網次層網域，點擊開通後，API Gateway會給分組分配一個內網VPC次層網域。之後專用網路vpc-3內的VPC資源就可以內網調用該分組下的API。
情境二 本機資料中心IDC機房內網調用APi網關
本情境用戶端為杭州IDC機房，API Gateway為杭州專享執行個體，後端服務為杭州的Function Compute。訪問鏈路均為內網。架構圖如下：
主要配置過程如下：
-
配置API；
-
實現本機資料中心到阿里雲存取點vpc-1的內網互連；
-
配置入訪VPC，添加vpc-1到API Gateway的存取權限，使得在IDC機房可以通過vpc-1內網調用API；
步驟1：配置API
參考通過API Gateway對接Function ComputeFC3.0（Web函數）文檔建立一個後端為Function Compute的API。
步驟2：實現IDC機房到阿里雲存取點vpc-1的內網互連。
本機資料中心與阿里雲可通過接入物理專線的方式打通內網，具體操作可以參考本地IDC通過專線訪問Elastic Compute Service。
步驟3：配置入訪VPC
參考情境一的步驟5，入訪VPC需選擇杭州vpc-1的VPC ID。之後IDC機房可通過vpc-1來調用API Gateway分組的內網VPC網域名稱。
情境三 API Gateway內網訪問部署在IDC機房的後端服務
本情境用戶端為杭州ecs，API Gateway為杭州專享執行個體，後端服務部署在杭州的IDC機房。訪問鏈路均為內網。架構圖如下：
主要配置過程如下：
-
實現本機資料中心到阿里雲存取點vpc-1的內網互連；
-
建立VPC授權，即添加API Gateway到vpc-1的存取權限，從而API Gateway可以訪問到VPC內的IDC機房；
-
配置API；
步驟1：實現本機資料中心到阿里雲存取點的內網互連
本機資料中心與阿里雲可通過接入物理專線的方式打通內網，具體操作可以參考本地IDC通過專線訪問Elastic Compute Service。
步驟2：配置雲端服務路由
-
擷取API Gateway的出口IP，登入API Gateway控制台，點擊執行個體，找到分組所在執行個體擷取API Gateway的出口地址。
-
在CEN上配置雲端服務訪問路由，詳細步驟可參考配置訪問雲端服務。
步驟3：建立VPC授權
在配置API之前，需要先在API Gateway控制台建立API Gateway到vpc-1的訪問授權，點擊右上方的建立授權，然後填寫以下內容：
— 授權名稱：自訂授權名稱；
— Vpc Id：填寫vpc-1的VpcId；
— 執行個體id/ip：填寫IDC機房提供服務的內網ip；
— 連接埠：服務連接埠。
步驟4：配置API
參考通過API Gateway訪問VPC內部的後端服務文檔配置並調試API。
