流量經過高防轉寄後如何擷取真實IP - Anti-DDoS

業務接入DDoS高防後，到達來源站點的所有業務流量都由DDoS高防轉寄，來源站點伺服器通常可以通過解析回源請求中的X-Forwarded-For記錄或者安裝TOA模組，擷取用戶端的真實IP。本文介紹如何擷取真實的請求來源IP。

配置連接埠接入的業務（非網站業務）

部分情境下您可以通過安裝TOA模組，擷取真實來源IP。具體操作，請參見通過安裝TOA模組擷取真實請求來源IP。無法安裝TOA模組的情境，請您聯絡技術支援人員。

高防IPv4執行個體

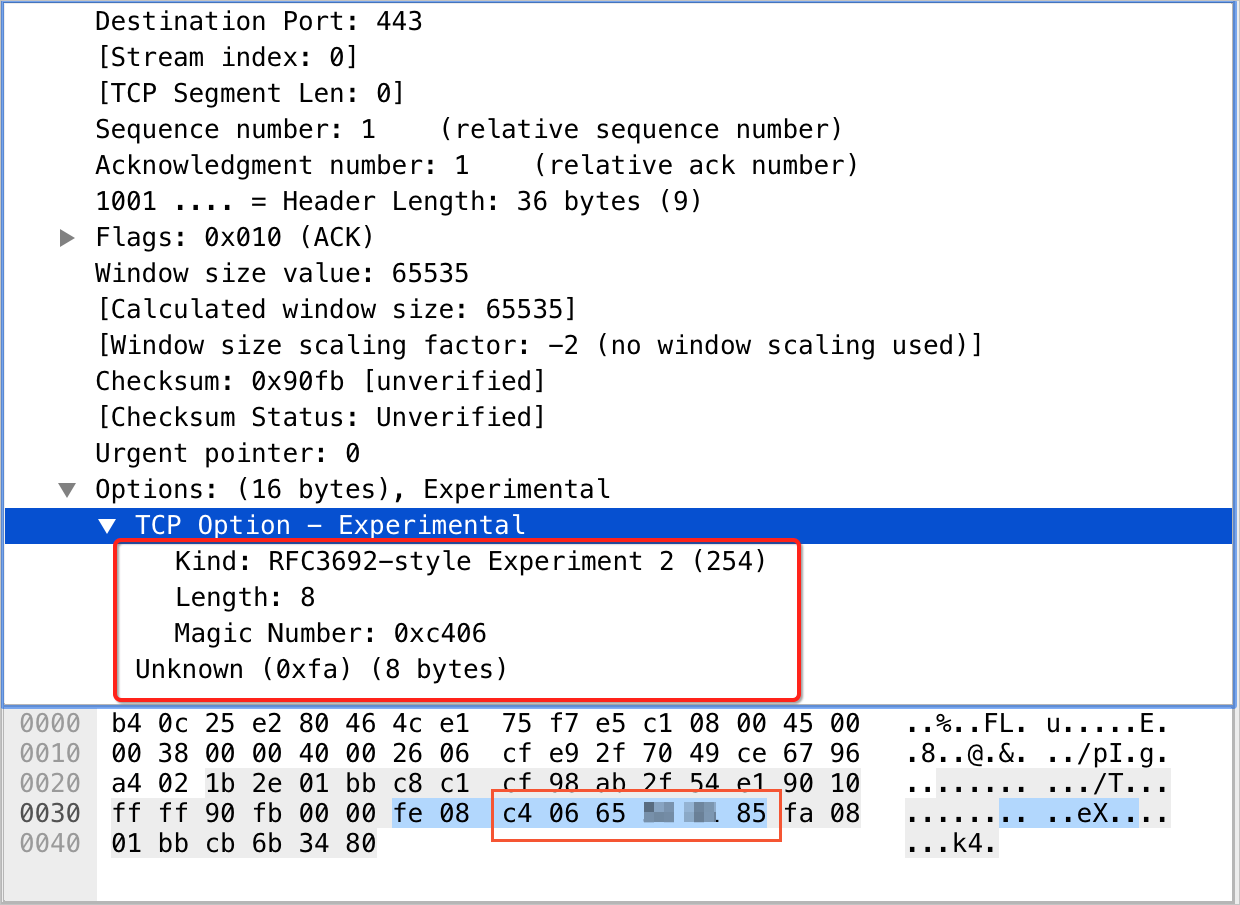

TCP OPTION欄位使用方法：業務四層連接埠接入後，高防節點和來源站點經過三向交握，在最後一個ACK資料包的TCP Option中插入了option type 254、源連接埠號碼和源IP等資訊，共佔8個位元組。以下為 Wireshark 抓包解析的 TCP 報文樣本，其中 TCP Option – Experimental 地區包含連接埠號碼與源 IP 位址資訊：

    Destination Port: 443
     [Stream index: 0]
     [TCP Segment Len: 0]
    Sequence number: 1    (relative sequence number)
    Acknowledgment number: 1    (relative ack number)
    1001 .... = Header Length: 36 bytes (9)
  ▶ Flags: 0x010 (ACK)
    Window size value: 65535
     [Calculated window size: 65535]
     [Window size scaling factor: -2 (no window scaling used)]
    Checksum: 0x90fb [unverified]
     [Checksum Status: Unverified]
    Urgent pointer: 0
  ▼ Options: (16 bytes), Experimental
    ▼ TCP Option – Experimental
        Kind: RFC3692-style Experiment 2 (254)
        Length: 8
        Magic Number: 0xc406
      Unknown (0xfa) (8 bytes)
0000   b4 0c 25 e2 80 46 4c e1   75 f7 e5 c1 08 00 45 00   ..%..FL. u.....E.
0010   00 38 00 00 40 00 26 06   cf e9 2f 70 49 ce 67 96   .8..@.&. ../pI.g.
0020   a4 02 1b 2e 01 bb c8 c1   cf 98 ab 2f 54 e1 90 10   ........ .../T...
0030   ff ff 90 fb 00 00 fe 08   c4 06 65 xx xx 85 fa 08   ........ ..exx...
0040   01 bb cb 6b 34 80                                     ...k4.

連接埠號碼：Magic Number欄位表示連接埠號碼，十六進位字元。樣本中為c4 06，轉為十進位可以獲得對應的連接埠號碼50182。
源IP地址：連接埠號碼後的連續四個位元組表示源IP地址，十六進位字元。樣本中為65 ** ** 85，轉為十進位可以獲得對應的源IP地址為101.*.*.133。

高防IPv6執行個體

v6tov4模式

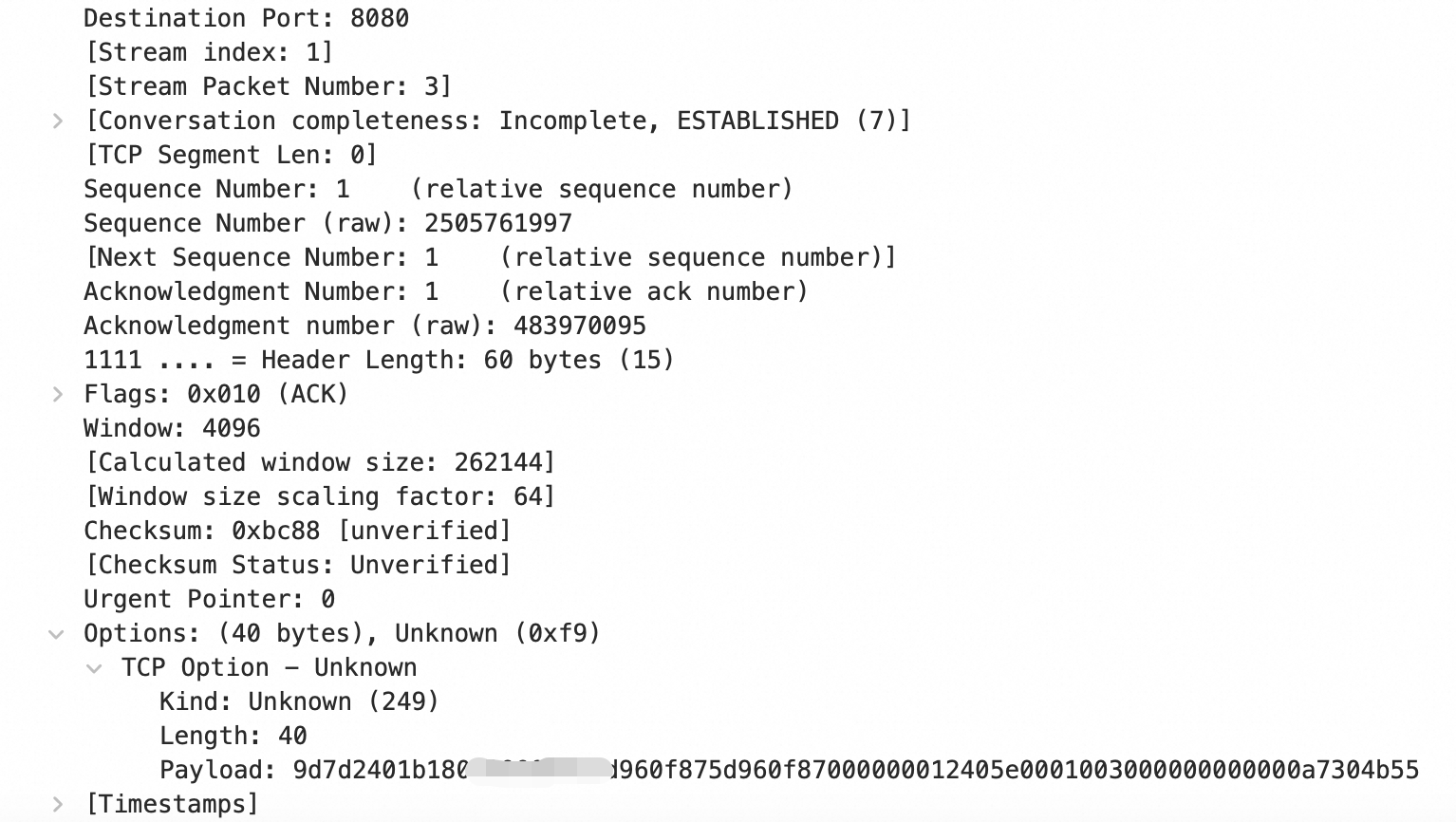

TCP OPTION欄位使用方法：業務四層連接埠接入後，高防節點和來源站點經過三向交握，在最後一個ACK資料包的TCP Option中插入了option type 249、源連接埠號碼、源IP、高防IP等資訊，共佔40個位元組。具體位置如下所示。

Destination Port: 8080
[Stream index: 1]
[Stream Packet Number: 3]
[Conversation completeness: Incomplete, ESTABLISHED (7)]
[TCP Segment Len: 0]
Sequence Number: 1    (relative sequence number)
Sequence Number (raw): 2505761997
[Next Sequence Number: 1    (relative sequence number)]
Acknowledgment Number: 1    (relative ack number)
Acknowledgment number (raw): 483970095
1111 .... = Header Length: 60 bytes (15)
Flags: 0x010 (ACK)
Window: 4096
[Calculated window size: 262144]
[Window size scaling factor: 64]
Checksum: 0xbc88 [unverified]
[Checksum Status: Unverified]
Urgent Pointer: 0
Options: (40 bytes), Unknown (0xf9)
  TCP Option – Unknown
    Kind: Unknown (249)
    Length: 40
    Payload: 9d7d2401b180xxxd960f875d960f87000000012405e000100300000000000a7304b55
[Timestamps]

連接埠號碼：Payload前兩個位元組表示連接埠號碼，十六進位字元。樣本中為9d7d，轉為十進位可以獲得對應的連接埠號碼40317。
源IP地址：連接埠號碼後的連續十六個位元組表示源IP地址，十六進位字元，直接對應IPv6地址資訊。樣本中為2401*****0f87，即源IP地址為2401:b180:100*:*:*:f87:5d96:f87。

說明
Payload中除連接埠號碼和源IP地址外，剩餘二十位元組為高防IP資訊。

v6tov6情境

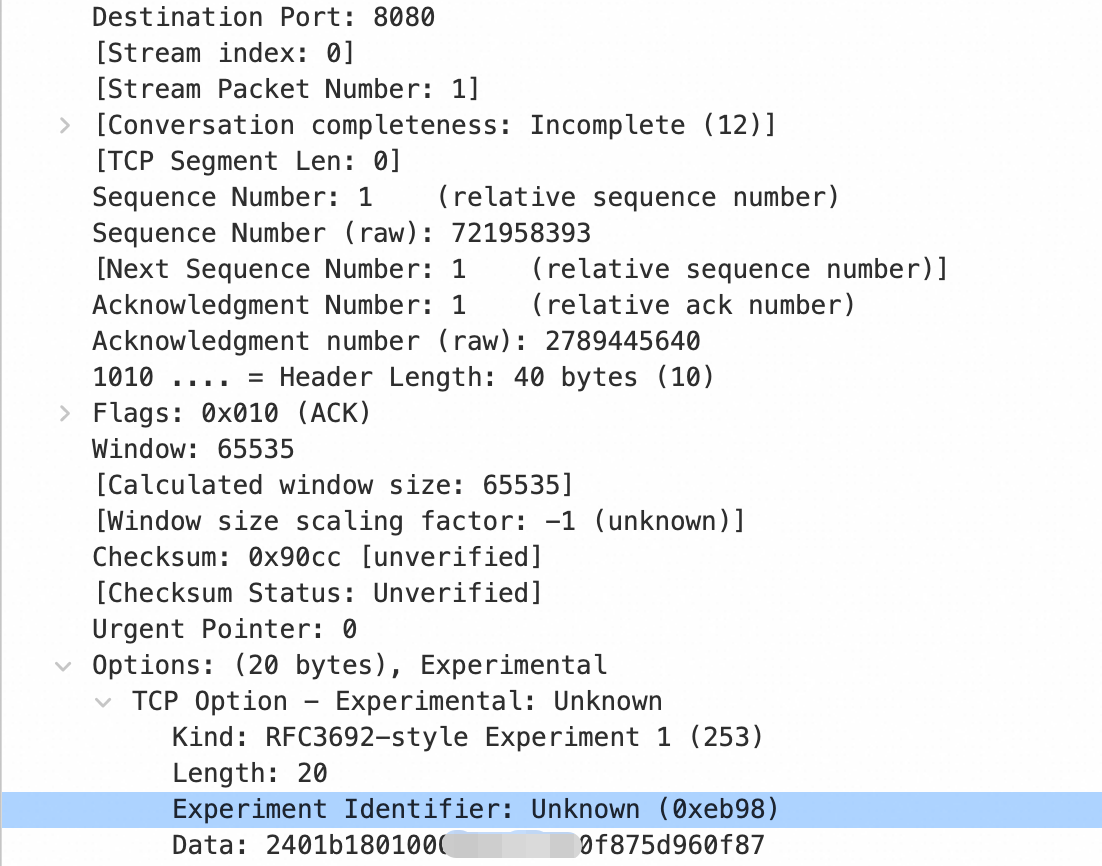

TCP OPTION欄位使用方法：業務四層連接埠接入後，高防節點和來源站點經過三向交握，在最後一個ACK資料包的TCP Option中插入了option type 253、源連接埠號碼和源IP等資訊，共佔20個位元組。具體位置如下所示。

Destination Port: 8080
 [Stream index: 0]
 [Stream Packet Number: 1]
 [Conversation completeness: Incomplete (12)]
 [TCP Segment Len: 0]
 Sequence Number: 1    (relative sequence number)
 Sequence Number (raw): 721958393
 [Next Sequence Number: 1    (relative sequence number)]
 Acknowledgment Number: 1    (relative ack number)
 Acknowledgment number (raw): 2789445640
 1010 .... = Header Length: 40 bytes (10)
 Flags: 0x010 (ACK)
 Window: 65535
 [Calculated window size: 65535]
 [Window size scaling factor: -1 (unknown)]
 Checksum: 0x90cc [unverified]
 [Checksum Status: Unverified]
 Urgent Pointer: 0
 Options: (20 bytes), Experimental
   TCP Option - Experimental: Unknown
       Kind: RFC3692-style Experiment 1 (253)
       Length: 20
       Experiment Identifier: Unknown (0xeb98)
       Data: 2401b180100xxx0f875d960f87

連接埠號碼：Experiment Identifier欄位表示連接埠號碼，十六進位字元。樣本中為eb98，轉為十進位可以獲得對應的連接埠號碼60312。
源IP地址：Data欄位表示源IP地址，十六進位字元，直接對應IPv6地址資訊。樣本中為2401*****0f87，即源IP地址為2401:b180:100*:*:*:f87:5d96:f87。

重要

為避免DDoS高防的回源流量被誤攔截，請您在來源站點允許存取DDoS高防的回源IP段。如何查詢回源IP段，請參見允許存取DDoS高防回源IP。

網路架構為DDoS高防->阿里雲ECS：請將DDoS高防的回源IP段，加入ECS安全性群組的白名單中。具體操作，請參見添加安全性群組規則。
網路架構為DDoS高防->Server Load Balancer->阿里雲ECS：請將DDoS高防的回源IP段，添加到Server Load Balancer的存取控制白名單中。具體操作，請參見開啟存取控制。

佈建網域名接入的業務（網站業務）

方式一：使用 X-Forwarded-For 擷取用戶端 IP

情境說明

當七層Proxy 伺服器（例如DDoS高防）將使用者的訪問請求轉寄到後端伺服器時，來源站點看到的請求來源預設是七層Proxy 伺服器（例如DDoS高防）的回源IP，而真實的請求來源IP被記錄在HTTP頭部的X-Forwarded-For欄位中，格式為X-Forwarded-For: 使用者真實IP。
如果訪問請求到後端伺服器間經過了一台以上Proxy 伺服器（例如經過WAF、CDN等Proxy 伺服器），則HTTP頭部的X-Forwarded-For欄位記錄了真實的請求來源IP和所有經過的Proxy 伺服器IP，格式為X-Forwarded-For: 使用者真實IP, Proxy 伺服器1-IP, Proxy 伺服器2-IP, Proxy 伺服器3-IP, …。代理節點在回源時會在X-Forwarded-For中追加上一個節點的地址，而不會追加自身 IP。

擷取方法

針對不同的程式設計語言，常用的擷取X-Forwarded-For內容的方式如下：

重要

擷取到X-Forwarded-For欄位的內容後，以英文逗號（,）作為分隔字元，截取其中的第一個IP地址，即可擷取真實的請求來源IP。
也可以通過配置Web伺服器（例如Nginx、IIS 6、IIS 7、Apache、Tomcat）解析X-Forwarded-For擷取真實來源IP，具體操作，請參見擷取用戶端真實IP。

ASP

Request.ServerVariables(“HTTP_X_FORWARDED_FOR”)

ASP.NET（C#）

Request.ServerVariables[“HTTP_X_FORWARDED_FOR”]

PHP
```
`$_SERVER[“HTTP_X_FORWARDED_FOR”]
```

JSP

request.getHeader(“HTTP_X_FORWARDED_FOR”)

方式二：使用自訂 Header 擷取用戶端 IP

情境說明

在複雜的網路架構中，依賴標準的 X-Forwarded-For (XFF) 頭可能存在被偽造、多層代理導致 IP 混淆或解析邏輯複雜等風險。為提升安全性和可控性，可自訂專屬 HTTP Header 用於透傳真實用戶端 IP。

擷取方式

將用戶端 IP 寫入自訂 HTTP Header。具體操作，請參見添加網站配置。

登入DDoS高防控制台的網域名稱接入頁面。
在網域名稱接入頁面，單擊添加網站。
網站接入頁面轉寄配置地區，配置流量標記時選擇自訂Header（如：Custom-True-IP）。
在業務代碼中截取對應欄位，如request.getHeader(“Custom-True-IP”)。
